Jetson Nano供电

1.Jetson Nano供电

Jetson Nano开发板有5种供电方式：

• 5V 2A(micro USB)

• 5V 3A(GPIO引脚)

• 5V 4A(DC接口)

• 5V 6A(所有电源IO反向供电)

• POE供电

        其中， 5V 2A是受限于USB自身，强烈推荐DC 4A供电，满足Jetson Nano大部分使用场景，同时可带动摄像头，显示屏，USB设备等负载。

        下面是我们做的测试，4A电源情况下的，

        上图为实测跑YOLOv3检测识别物体，有风扇和7寸屏需要供电，CPU占用70%左右，电流大概2.9A，如果USB供电只能最大到2A，无法满足测试条件；如果DC用3A，则电源一直处于满负载状态会出现过热保护，所以我们选择5V4A电源满足我们大部门应用程序测试。

最后来一个功耗实测,共同的测试条件

• 无USB设备

• 无额外配件

• 以太网有线连接(10Gbps)

• SSH登录

• 使用DC接口供电

测试结果,满载时为死循环识别图片(GPU)或使用stress耗尽性能(CPU):

• 空载:0.533A @ 5.1V

• CPU满载,GPU空载:1.117A @ 5.1V

• GPU满载,CPU空载:2.133A @ 5.0V

• CPU,GPU满载:2.838A @ 5.0V

• CPU,GPU满载,且接入HDMI屏幕,HDMI屏幕独立供电:3.017A @ 5.0V

2. 启动Jetson Nano

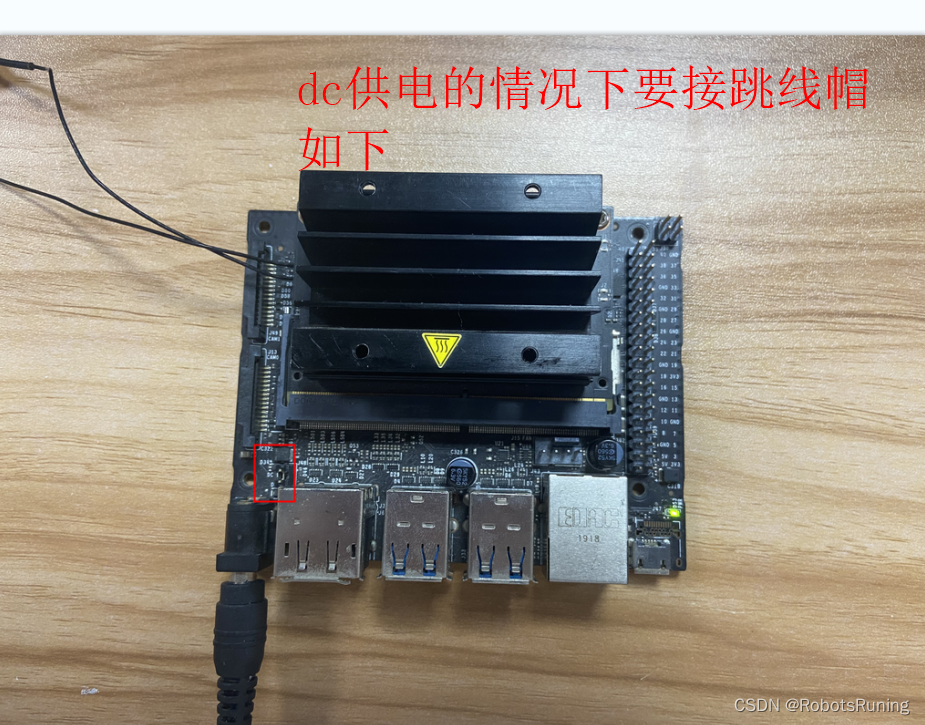

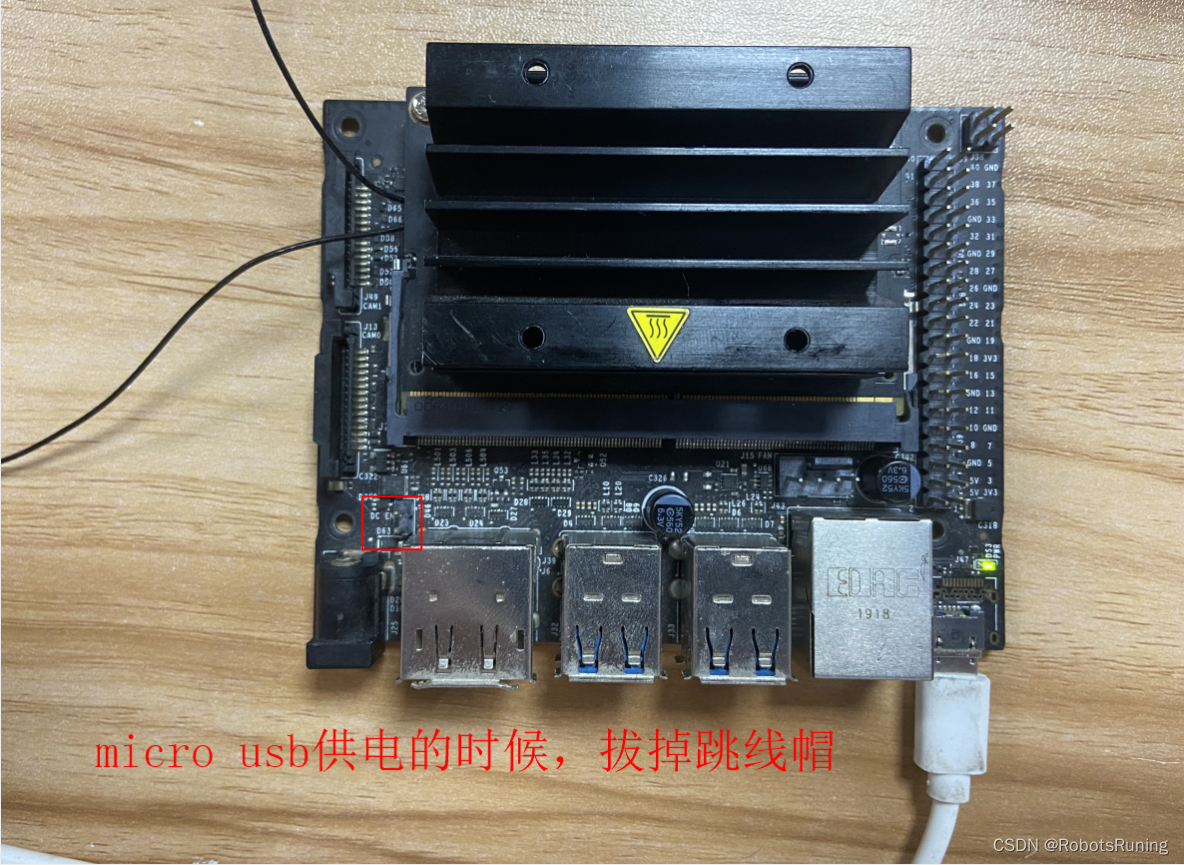

        烧写完后把SD卡直接插入Jetson Nano，另外我们给Jetson Nano通过HDMI连接显示器、DC电源（跳线帽短接J48）、鼠标、键盘，就可以进入Jetson Nano系统了。注意使用DC电源需要短接J48跳线帽，使用microUSb需要拔掉J48跳线帽

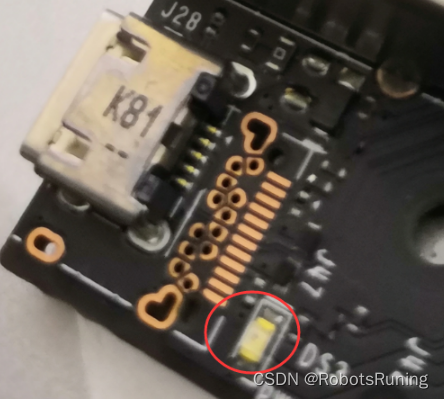

 正常情况下面的DS3绿灯会点亮，如果熄灭就是电源不稳定或者系统没有烧录好。
