本文详细探讨了NVIDIA Jetson Nano的供电需求，指出在CPU和GPU满载时，推荐使用DC接口提供的4A电流，以避免供电不足导致的黑屏问题。通过测试，得出不同负载条件下的电流消耗，为空载、CPU满载、GPU满载以及两者都满载的情况提供了具体数据。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1. Jetson Nano 供电

Jetson Nano 的 micro USB 接口支持 2A 的电流，DC 供电接口支持 4A 电流。MicroUSB 在安全范围内的最大承载电流为 2A。

实际项目中 CPU 满载 + GPU 满载电流需求超过 2A，推荐使用 DC 供电接口支持 4A 电流。我们在运行深度神经网络进行目标检测的过程中，会出现 Jetson Nano 显示突然黑屏的现象，后续发现是供电不足造成的。


2. Jetson Nano 供电测试条件

    无 USB 设备。
    无额外配件。
    SSH 登录。
    有线连接网络 (10 Gbps)。

3. Jetson Nano 供电测试结果

    空载：0.533A@5.1V
    CPU 满载，GPU 空载：1.117A@5.1V
    CPU 空载，GPU 满载：2.133A@5.0V
    CPU 满载，GPU 满载：3.017A@5.0V

4. Jetson Nano 供电

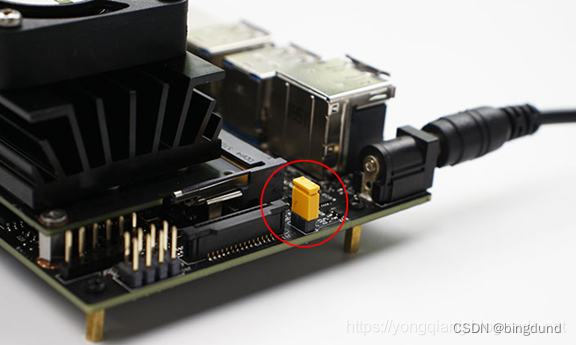

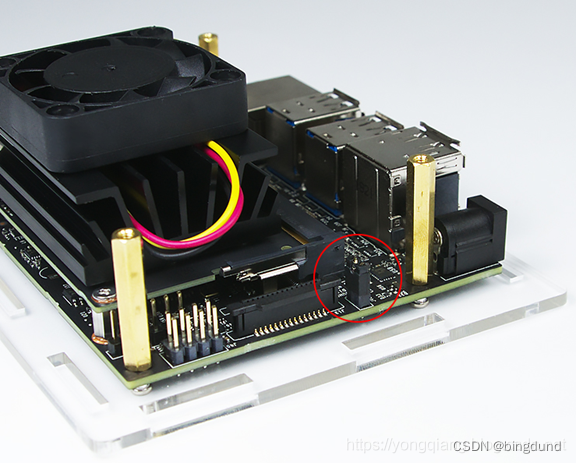

使用 DC 供电接口时，跳线帽短接 J48 接口。



direct current，DC：直流电
