毕业设计|springboot基于Web的课程设计选题管理系统

4 系统总体设计

4.1系统功能结构设计图

系统采用了结构化开发的方法。这种开发方法的优点是控制性比较强，开发过程中采用了结构化和模块化的设计思想，自顶向下，从总体到部分，合理划分系统的结构和模块。结构化开发时使用模块式开发，各模块之间互不影响，方便系统的开发与管理。 系统总体功能如下图所示：

图 4-1系统总体功能模块图

4.2 数据库设计与实现

在每一个系统中数据库有着非常重要的作用，数据库的设计得好将会增加系统的效率以及系统各逻辑功能的实现。所以数据库的设计我们要从系统的实际需要出发，才能使其更为完美的符合系统功能的实现。

4.2.1 概念模型设计

概念模型是对现实中的问题出现的事物的进行描述，ER图是由实体及其关系构成的图，通过E-R图可以清楚地描述系统涉及到的实体之间的相互关系。

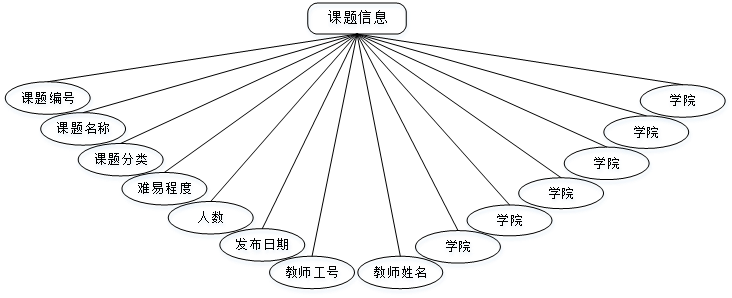

课题信息实体图如图4-2所示：

图4-2课题信息实体图

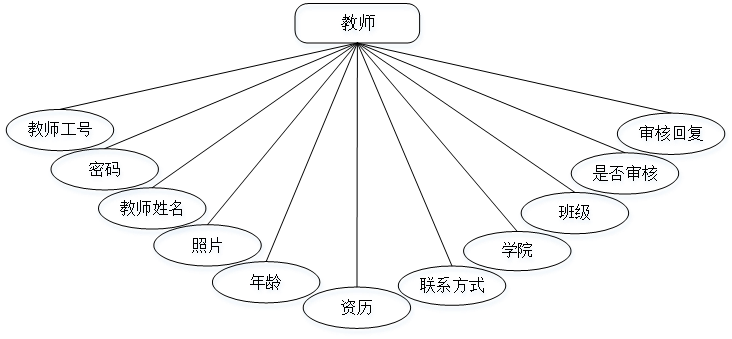

教师实体图如图4-3所示：

图4-3教师实体图

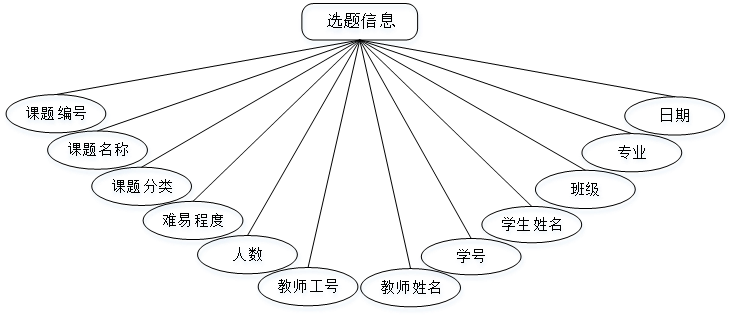

选题信息实体图如图4-4所示：

图4-4选题信息实体图

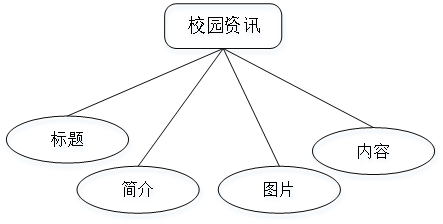

校园资讯实体图如图4-5所示：

图4-5校园资讯实体图

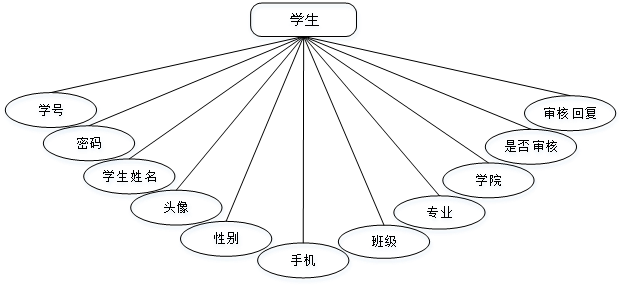

学生实体图如图4-6所示：

图4-6学生实体图

4.2.2 系统数据表设计

数据库表的设计通常是根据业务逻辑设置的。数据库模型在数据库中设计，并根据模型创建数据库表。数据库包涵了以下数据表来实现了对数据库的存储、调用。以下分别列出数据表的每个字段名称、类型、长度、字段说明、主键、默认值。

表4-1：token表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
userid	bigint		用户id
username	varchar	100	用户名
tablename	varchar	100	表名
role	varchar	100	角色
token	varchar	200	密码
addtime	timestamp		新增时间		CURRENT_TIMESTAMP
expiratedtime	timestamp		过期时间		CURRENT_TIMESTAMP

表4-2：课题信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
ketibianhao	varchar	200	课题编号
ketimingcheng	varchar	200	课题名称
ketifenlei	varchar	200	课题分类
nanyichengdu	varchar	200	难易程度
renshu	int		人数
faburiqi	date		发布日期
jiaoshigonghao	varchar	200	教师工号
jiaoshixingming	varchar	200	教师姓名
xueyuan	varchar	200	学院
banji	varchar	200	班级
timumiaoshu	longtext	4294967295	题目描述
thumbsupnum	int		赞		0
crazilynum	int		踩		0
clicktime	datetime		最近点击时间

表4-3：课题分类

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
ketifenlei	varchar	200	课题分类

表4-4：教师

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
jiaoshigonghao	varchar	200	教师工号
mima	varchar	200	密码
jiaoshixingming	varchar	200	教师姓名
zhaopian	longtext	4294967295	照片
nianling	varchar	200	年龄
zili	varchar	200	资历
lianxifangshi	varchar	200	联系方式
xueyuan	varchar	200	学院
banji	varchar	200	班级
sfsh	varchar	200	是否审核		待审核
shhf	longtext	4294967295	审核回复

表4-5：课题信息评论表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
refid	bigint		关联表id
userid	bigint		用户id
nickname	varchar	200	用户名
content	longtext	4294967295	评论内容
reply	longtext	4294967295	回复内容

表4-6：配置文件

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
name	varchar	100	配置参数名称
value	varchar	100	配置参数值

表4-7：学生

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
xuehao	varchar	200	学号
mima	varchar	200	密码
xueshengxingming	varchar	200	学生姓名
touxiang	longtext	4294967295	头像
xingbie	varchar	200	性别
shouji	varchar	200	手机
banji	varchar	200	班级
zhuanye	varchar	200	专业
xueyuan	varchar	200	学院
sfsh	varchar	200	是否审核		待审核
shhf	longtext	4294967295	审核回复

表4-8：选题信息

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
ketibianhao	varchar	200	课题编号
ketimingcheng	varchar	200	课题名称
ketifenlei	varchar	200	课题分类
nanyichengdu	varchar	200	难易程度
renshu	varchar	200	人数
jiaoshigonghao	varchar	200	教师工号
jiaoshixingming	varchar	200	教师姓名
xuehao	varchar	200	学号
xueshengxingming	varchar	200	学生姓名
banji	varchar	200	班级
zhuanye	varchar	200	专业
riqi	date		日期

表4-9：用户表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

表4-10：收藏表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
userid	bigint		用户id
refid	bigint		商品id
tablename	varchar	200	表名
name	varchar	200	名称
picture	longtext	4294967295	图片
type	varchar	200	类型(1:收藏,21:赞,22:踩,31:竞拍参与,41:关注)		1
inteltype	varchar	200	推荐类型
remark	varchar	200	备注

表4-11：校园资讯

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
title	varchar	200	标题
introduction	longtext	4294967295	简介
picture	longtext	4294967295	图片
content	longtext	4294967295	内容

4.3小结

本章刚开始总结了整个系统的总体功能，以树型图展示出来，使得看上去更加清晰明朗，而后介绍了每一个模型的属性和对数据库表的设计。

---

5 系统详细设计与实现

按照软件工程的流程来说，在系统的详细设计与实现阶段，要把模块、视图、模板进行相应的组合完成一个个所需的功能，此章将会把设计中模块一一说明如何设计和实现的。

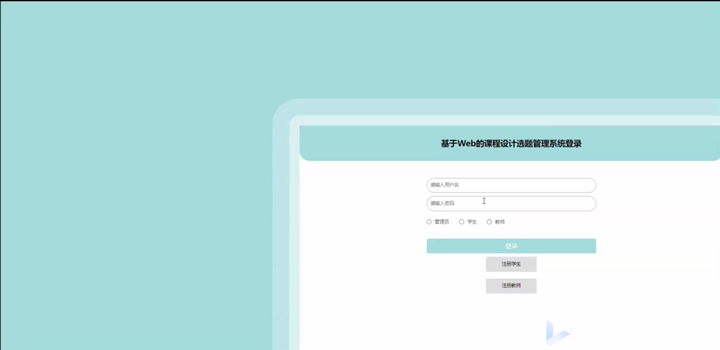

系统用户登录，在登录页面选择需要登录的角色，在正确输入用户名和密码后，进入操作系统进行操作；如图5-1所示。



图5-1系统登录界面

5.1管理员模块实现

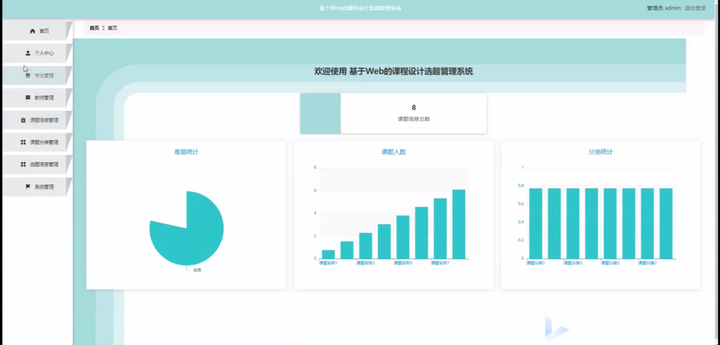

管理员进入主页面，主要功能包括对首页、个人中心、学生管理、教师管理、课题信息管理、课题分类管理、选题信息管理、系统管理等进行操作。管理员主页面如图5-2所示：



图5-2管理员主界面

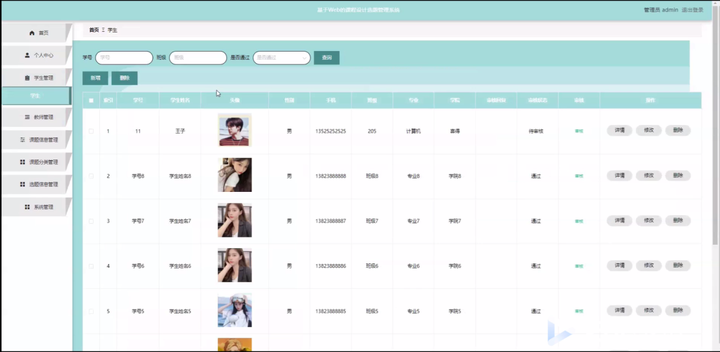

管理员点击学生管理。在学生页面输入学号、班级和选择是否通过进行查询、新增或删除学生列表，并根据需要对学生详情信息进行详情、修改或删除操作；如图5-3所示：



图5-3学生管理界面

管理员点击教师管理。在教师页面输入教师姓名、班级和选择是否通过进行查询、新增或删除教师列表，并根据需要对教师详情信息进行详情、修改或删除操作；如图5-4所示：



图5-4教师管理界面

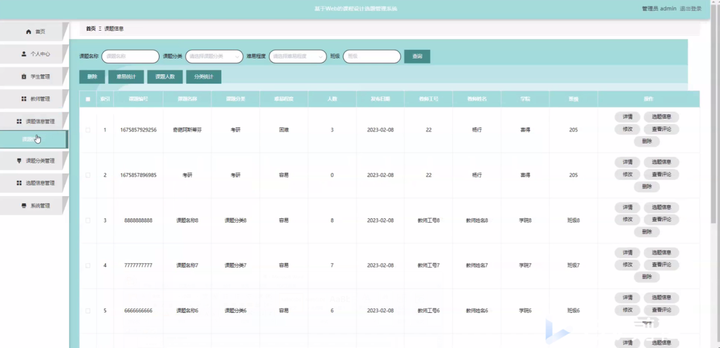

管理员点击课题信息管理。在课题信息页面输入课题名称、课题分类、选择难易程度和班级进行查询、删除、难易统计、课题人数或分类统计课题信息列表，并根据需要对课题详情信息进行详情、选题信息、修改、查看评论或删除操作；如图5-5所示：



图5-5课题信息管理界面

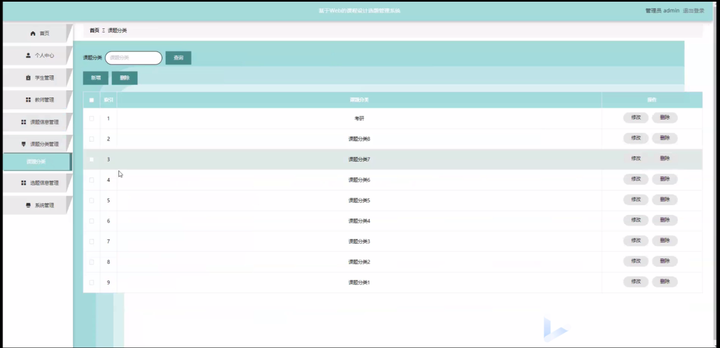

管理员点击课题分类管理。在课题分类页面输入课题分类进行查询、新增或删除课题分类列表，并根据需要对课题分类详情信息进行修改或删除操作；如图5-6所示：



图5-6课题分类管理界面

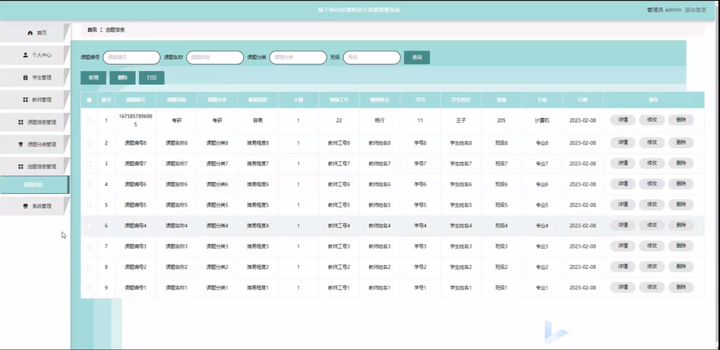

管理员点击选题信息管理。在选题信息页面输入课题编号、课题名称、课题分类和班级进行查询、新增、删除或打印选题信息列表，并根据需要对选题详情信息进行详情、修改或删除操作；如图5-7所示：



图5-7选题信息管理界面

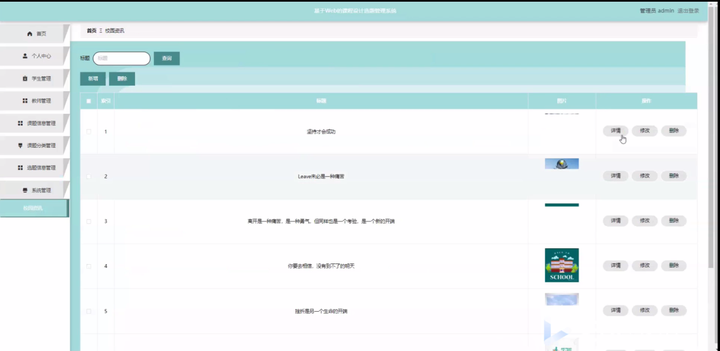

管理员点击系统管理。在校园资讯页面输入标题进行查询、新增或删除校园资讯列表，并根据需要对校园资讯详情信息进行详情、修改或删除操作；如图5-8所示：



图5-8系统管理界面

5.2教师模块实现

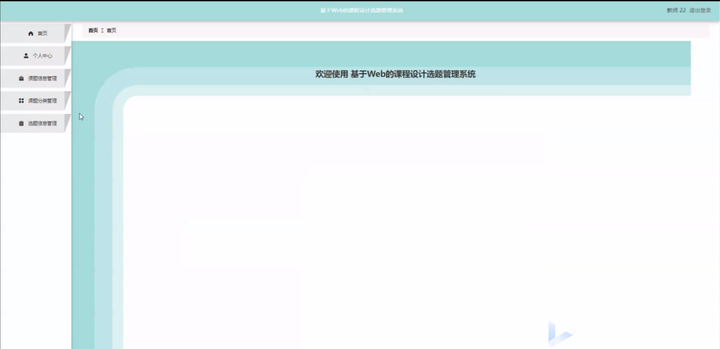

教师进入系统可以对首页、个人中心、课题信息管理、课题分类管理、选题信息管理等功能进行操作。教师主页面如图5-9所示：



图5-9教师主界面

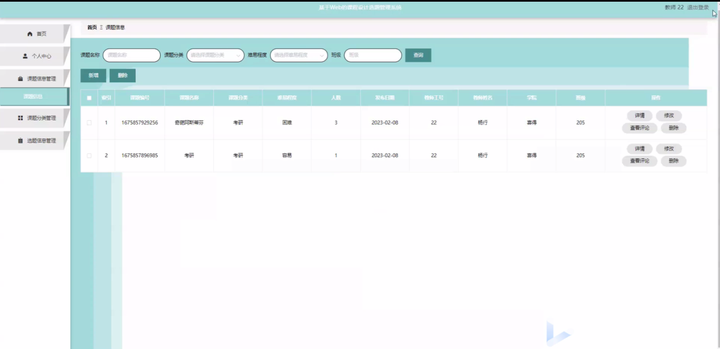

教师点击课题信息管理。在课题信息页面输入课题名称、课题分类、选择难易程度和班级进行查询、新增和删除课题信息列表，并根据需要对课题详细信息进行详情、修改、查看评论或删除操作。如图5-10所示：



图5-10课题信息管理界面

5.3学生模块实现

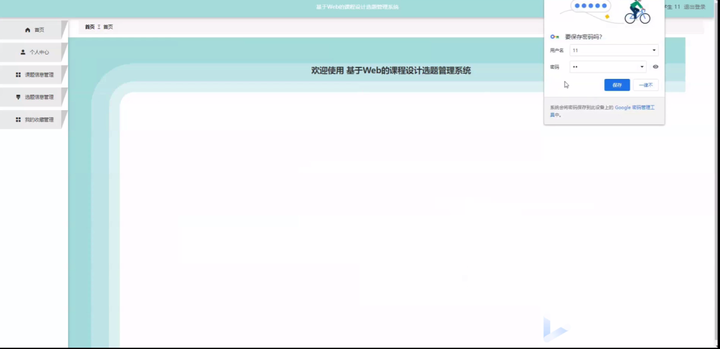

学生进入系统可以对首页、个人中心、课题信息管理、选题信息管理、我的收藏管理等功能进行操作。学生主页面如图5-11所示：



图5-11学生主界面

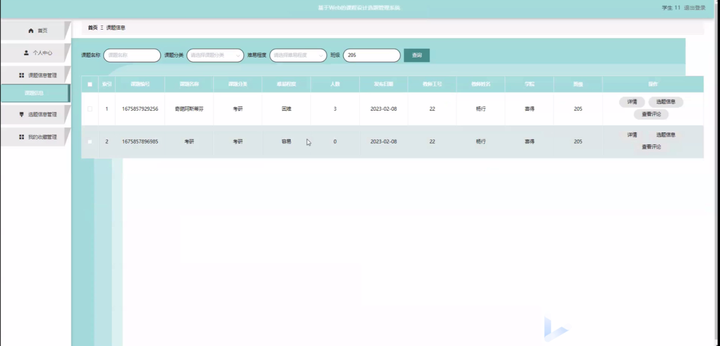

学生点击课题信息管理。在课题信息页面输入课题名称、课题分类、选择难易程度和班级进行查询课题信息列表，并根据需要对课题详细信息进行详情、选题信息或查看评论操作。如图5-12所示：



图5-12课题信息管理界面

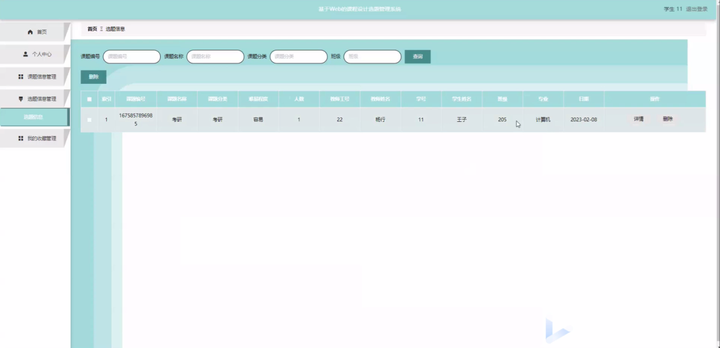

学生点击选题信息管理。在选题信息页面输入课题编号、课题名称、课题分类和班级进行查询或删除选题信息列表，并根据需要对选题详细信息进行详情或删除操作。如图5-13所示：



图5-13选题信息管理界面

5.4小结

本章介绍了系统的各个模块和实现功能，对模块下的关键功能进行了介绍，并通过图片展示了实现效果。
