SAP BDC录屏保姆级教程

核心特点
使用场景
操作步骤
优点
前台操作

SAP BDC（Batch Data Communication）录屏是一种常用的工具，用于在SAP系统中实现批量数据的导入。BDC录屏的核心功能是通过模拟用户在SAP事务中的操作，将这些操作记录为脚本，以便自动化处理批量数据。它通常用于数据迁移、更新或创建大批量主数据和交易数据。

核心特点

录屏功能：BDC录屏捕捉用户在SAP事务中的所有输入，包括字段数据和导航路径。
脚本生成：录制完成后生成一个可重复执行的脚本，用于批量处理数据。
支持多种模式：
- 会话模式（Session Method）：通过批量输入会话，模拟用户操作完成数据处理。
- 调用事务模式（Call Transaction Method）：在后台直接调用事务进行数据录入。
数据映射：将外部数据（如Excel或CSV文件）映射到SAP系统字段。

使用场景

数据迁移：如将历史数据从旧系统迁移到SAP系统。
批量创建/更新：如批量创建物料主数据、供应商主数据或销售订单。
自动化测试：用于测试SAP业务流程的录制与回放。

操作步骤

启动录屏工具：在SAP GUI中进入事务代码SHDB。
录制过程：选择需要录制的事务，按步骤操作完成一次完整的业务流程。
保存录屏：完成操作后保存录屏，生成录屏日志和脚本。
脚本调整：根据需要修改脚本以适应批量数据的动态输入。
数据输入：准备输入文件，确保数据格式与脚本字段一致。
执行脚本：运行脚本并检查批量处理的结果。

优点

提高效率：减少手动输入工作量。
减少错误：通过录屏脚本标准化操作，避免人为失误。
可重复使用：录屏脚本可以多次执行，适用于不同的数据集。

前台操作

1、执行事务代码SHDB
在这里插入图片描述

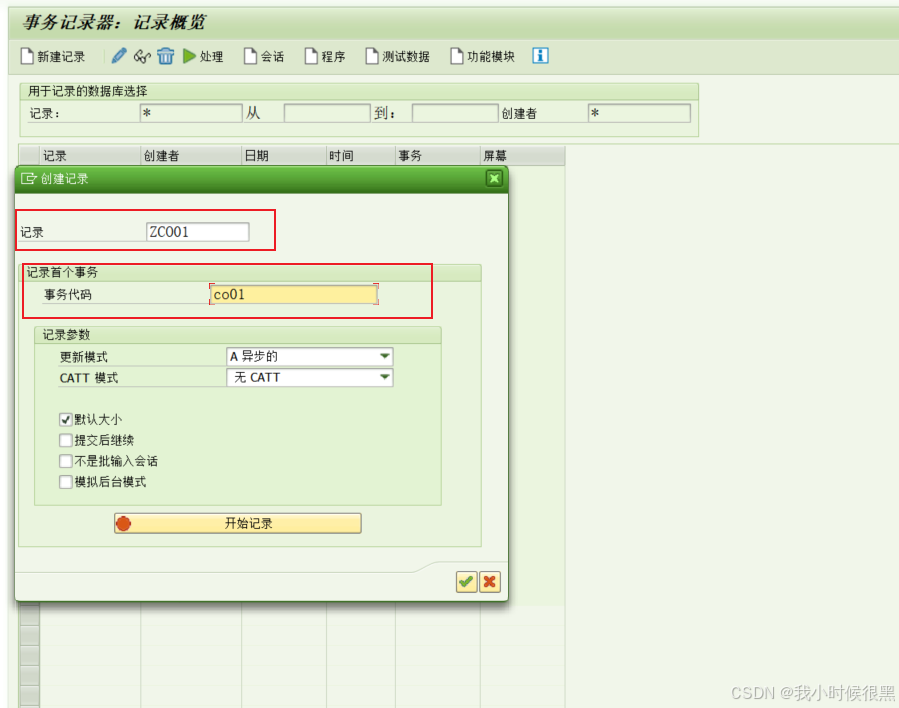

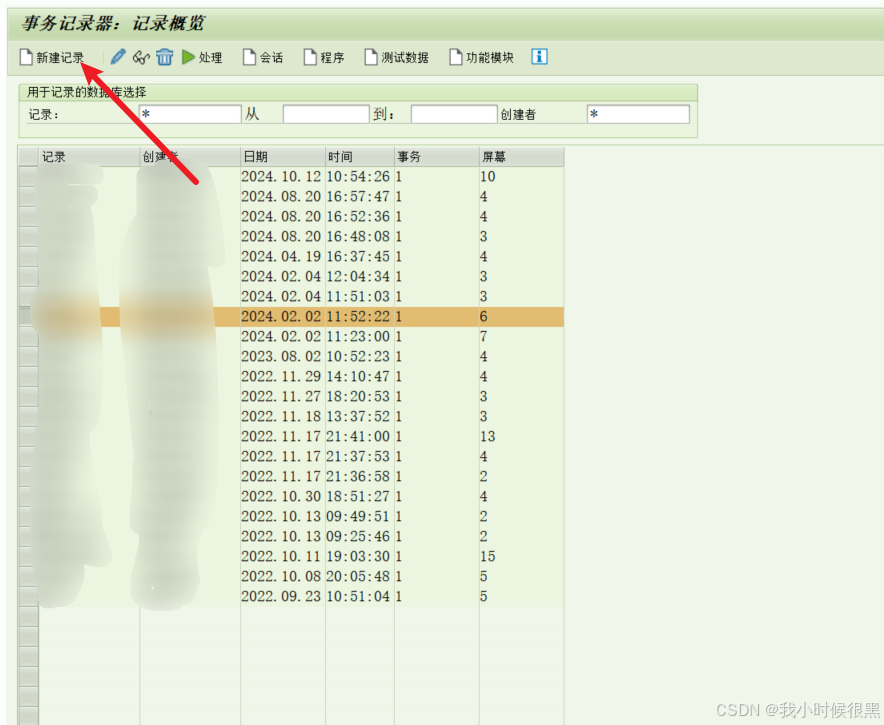

如上图中所示，点击新建记录，我们用BDC用来演示生产订单的创建。

输入记录的描述，可以自定义，如上图中为ZCO01
事务代码：CO01 ，想录的那个tcode的事务码

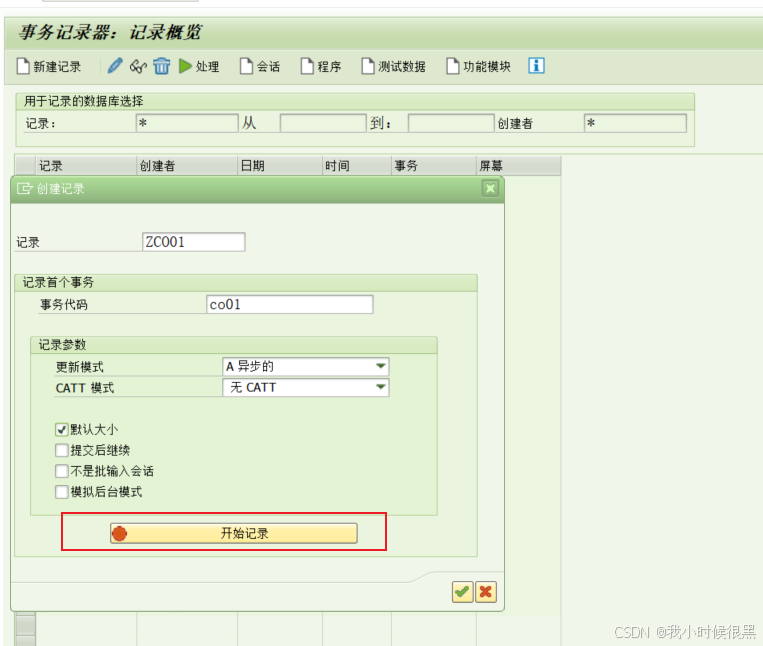

然后点击开始记录

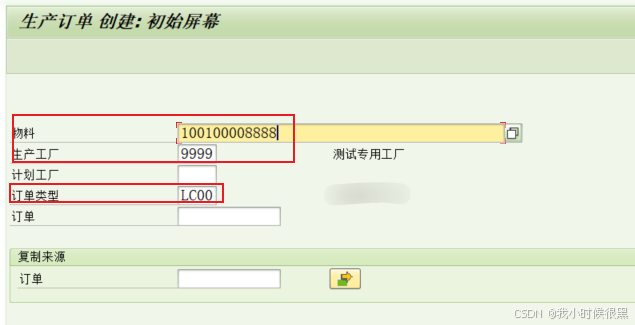

系统会跳转到co01的界面中。输入屏幕中的内容
在这里插入图片描述

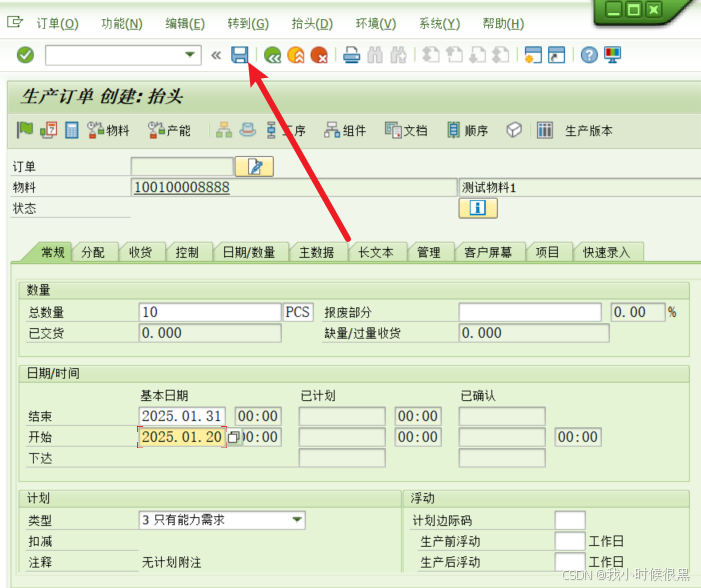

输入生产订单的数量和开始结束时间，然后点击保存

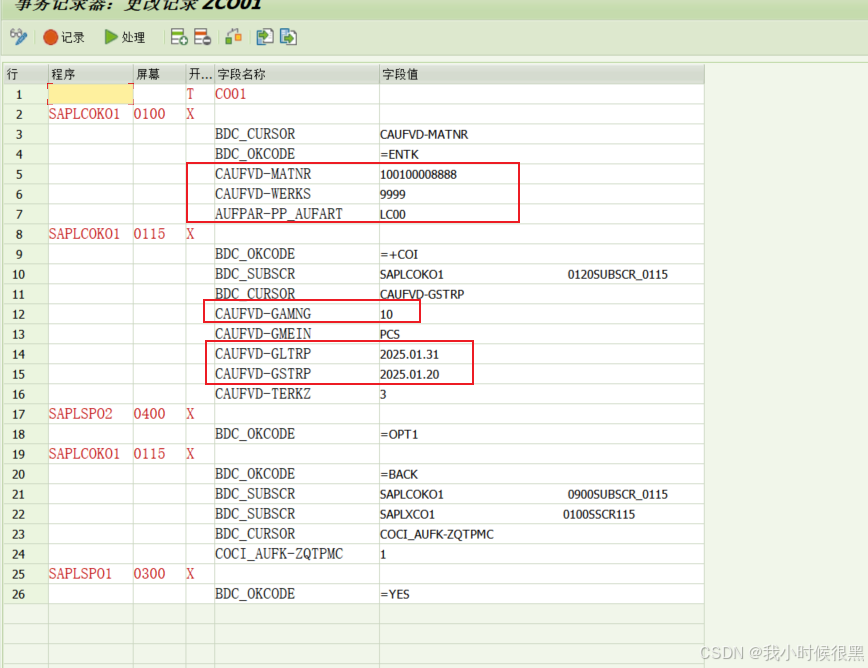

当系统保存后，系统会生成一个执行记录，如下图中所示

确认录屏没有问题就点击保存。

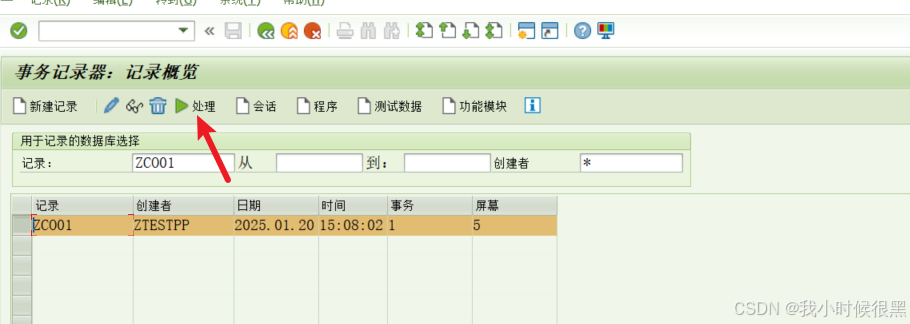

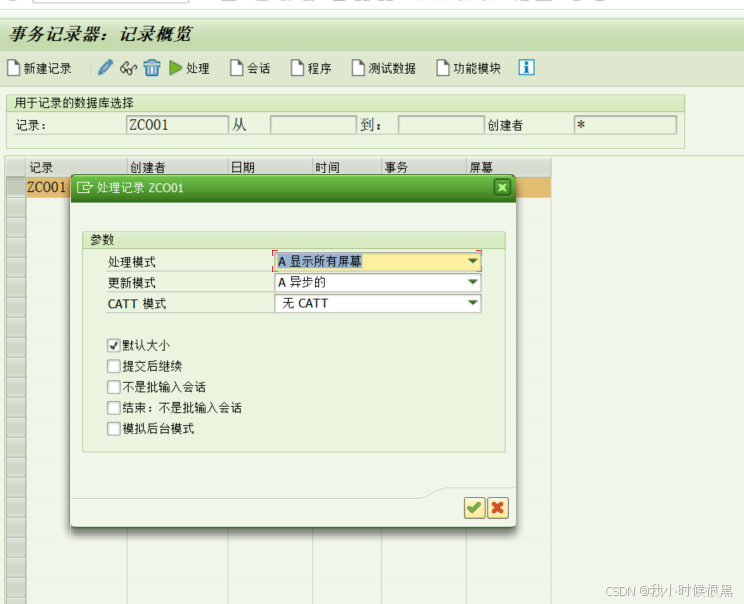

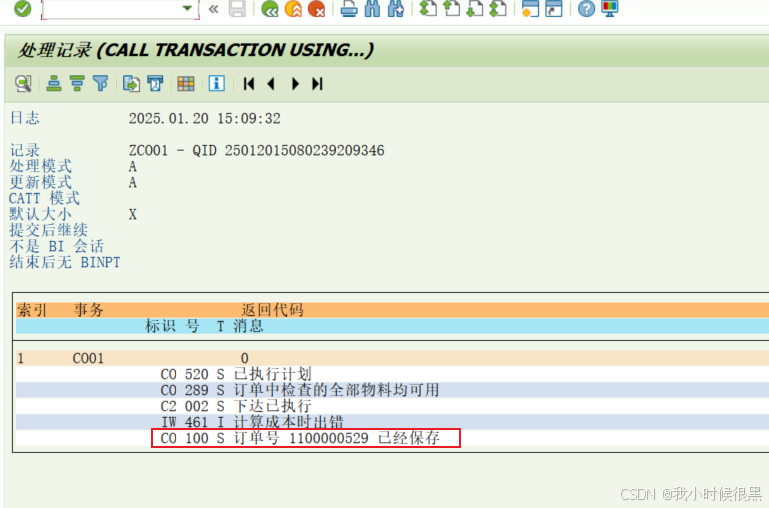

我们点击处理，就又可以生成一张生产订单

如下图中所示
在这里插入图片描述
2、生成BDC程序

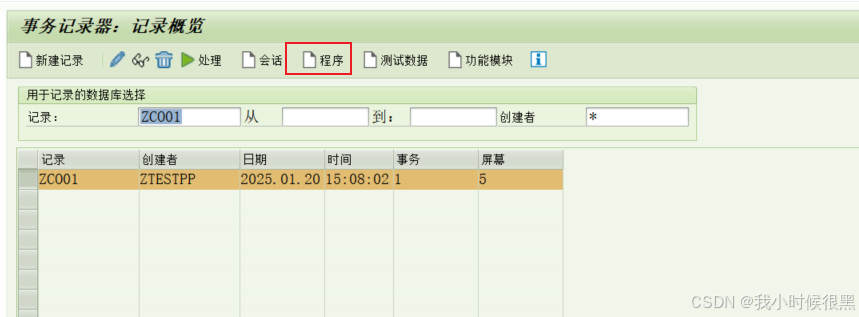

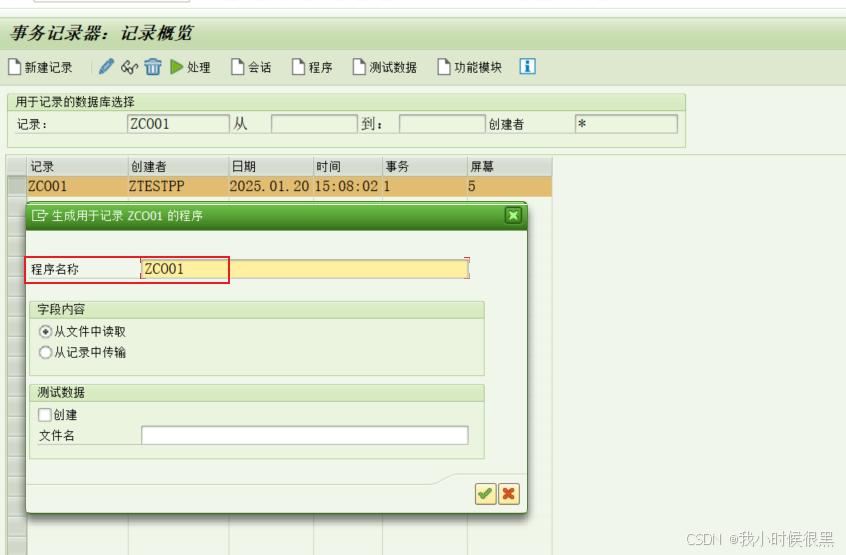

选中生成的BDC的记录，点击程序，如下图所示

输入自定义的程序名称，这里我们用zco01

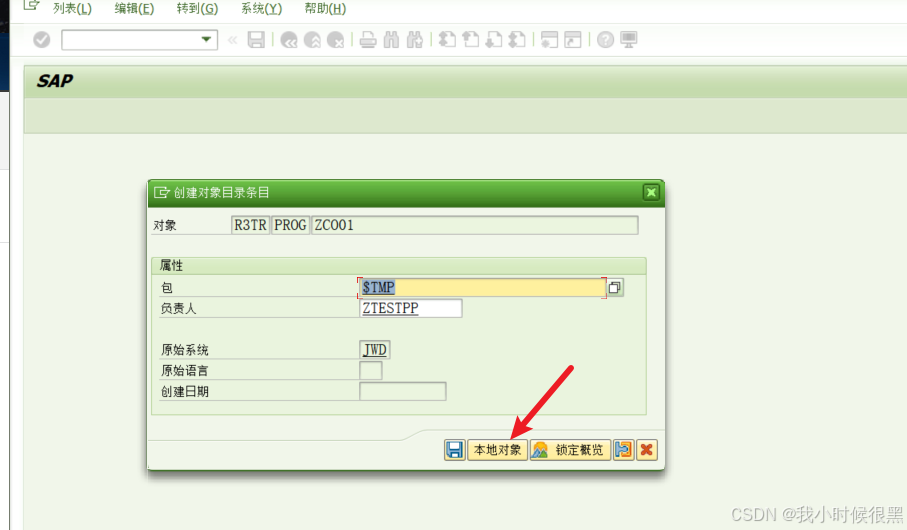

不需要传输请求的话，就选择本地对象

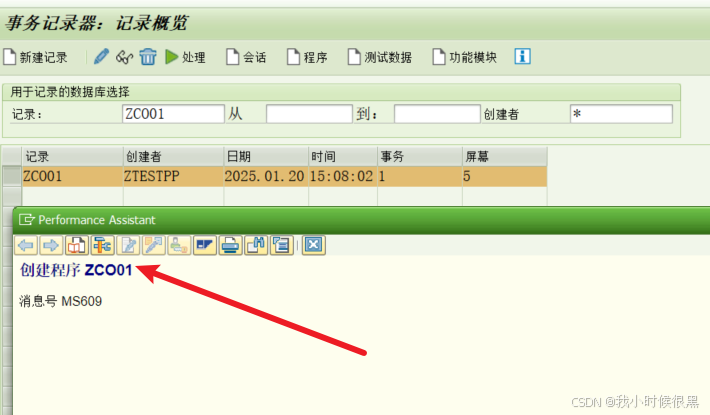

生成程序ZCO01。

3、执行事务代码SE38

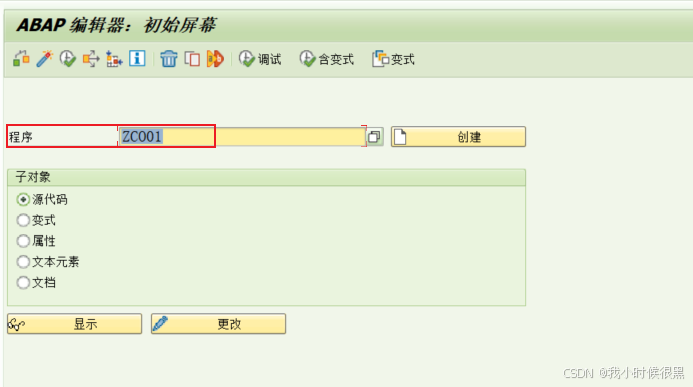

如下图输入前面生成的程序名称ZCO01
在这里插入图片描述

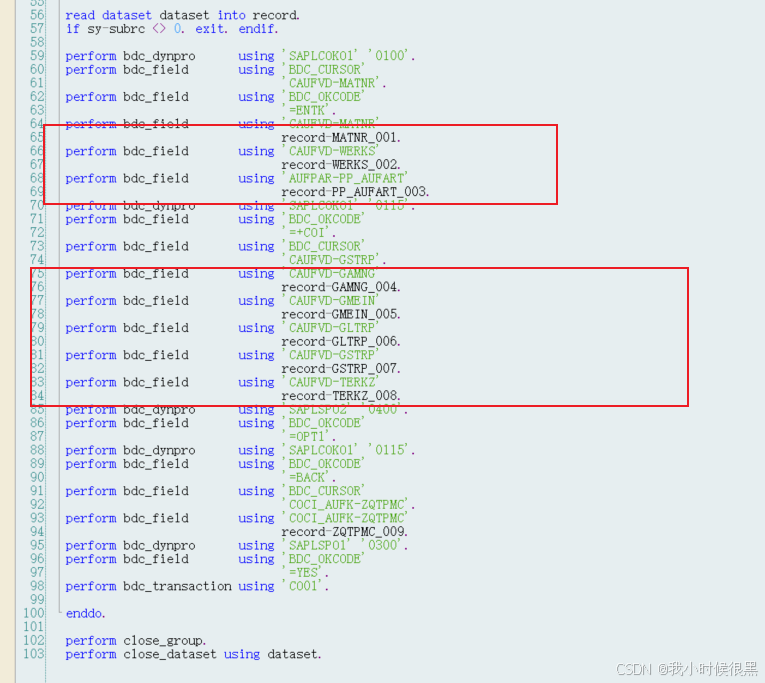

然后点击显示，如下图中所示，可以看到ABAP的代码中自动生成了我们前台操作的事务代码

观察可以发现：
DO循环中只有三个子程序:bdc_dynpro,bdc_field和bdc_transaction.

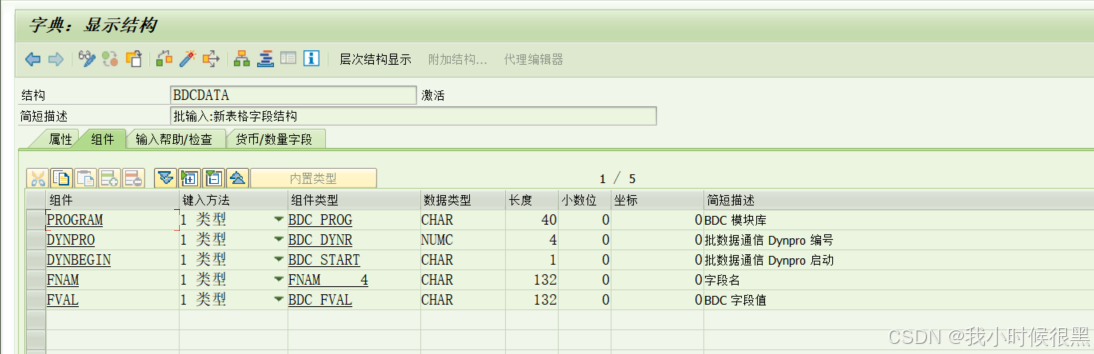

首先看一下图中这个结构BDCDATA
在这里插入图片描述
DYNPRO :屏幕编号

DYNBEGIN:启动 ‘X’ 不启动 ‘’

FNAM:字段名

FVAL:字段值

然后我们再看这两个子程序:bdc_dynpro和bdc_field

FORM BDC_DYNPRO USING PROGRAM DYNPRO.
  CLEAR BDCDATA.
  BDCDATA-PROGRAM  = PROGRAM.
  BDCDATA-DYNPRO   = DYNPRO.
  BDCDATA-DYNBEGIN = 'X'.
  APPEND BDCDATA.
ENDFORM.

*----------------------------------------------------------------------*
*        Insert field                                                  *
*----------------------------------------------------------------------*
FORM BDC_FIELD USING FNAM FVAL.
  IF FVAL <> NODATA.
    CLEAR BDCDATA.
    BDCDATA-FNAM = FNAM.
    BDCDATA-FVAL = FVAL.
    APPEND BDCDATA.
  ENDIF.
ENDFORM.

在ABAP中可以通过函数ABAP4_CALL_TRANSACTION来控制BDC的执行参数，同时判断执行是否成功。
参考以下代码：

CALL FUNCTION 'ABAP4_CALL_TRANSACTION'
      EXPORTING
        tcode                   = 'CO02'
        mode_val                = 'N'
        update_val              = 'A'
      TABLES
        using_tab               = bdcdata
        mess_tab                = messtab
      EXCEPTIONS
        call_transaction_denied = 1
        tcode_invalid           = 2.
    CLEAR messtab.
    READ TABLE messtab WITH KEY msgtyp = 'E'.
    IF sy-subrc = 0.
      CALL FUNCTION 'MESSAGE_TEXT_BUILD'
        EXPORTING
          msgid               = messtab-msgid
          msgnr               = messtab-msgnr
          msgv1               = messtab-msgv1
          msgv2               = messtab-msgv2
          msgv3               = messtab-msgv3
          msgv4               = messtab-msgv4
        IMPORTING
          message_text_output = it_itab1-zyx.

      it_itab1-mess = it_itab1-zyx .
      it_itab1-zico = icon_red_light.
      MODIFY  it_itab1 TRANSPORTING zico mess  .
      ELSE.
 CLEAR: messtab  .
      READ TABLE  messtab WITH KEY msgtyp = 'S'.
     it_itab1-zico = icon_green_light.
      it_itab1-mess = '创建成功！'.
       modify it_itab1  TRANSPORTING zico mess  .
