simulink中scope图像显示添加图例

1. 在scope中添加图例

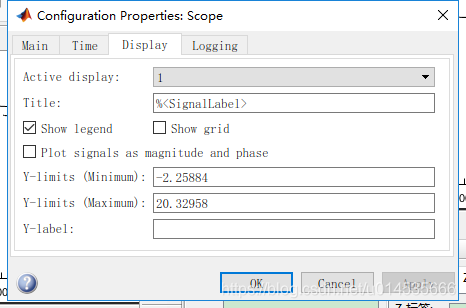

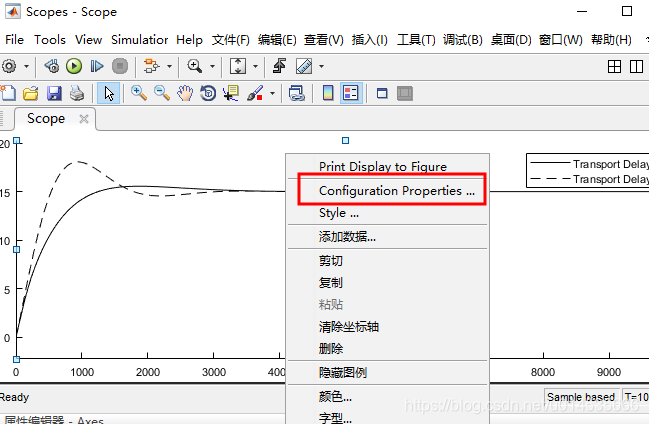

(1)首先打开配置属性（configuration properties），在display下面的show legend前面打钩



这样就允许图例显示出来

(2)对scope的接入线进行编辑，双击就可以了

之后就变成下面的形式：

（3）运行仿真之后就可以发现scope里面添加了图例

2. 对scope里面的线型进行编辑

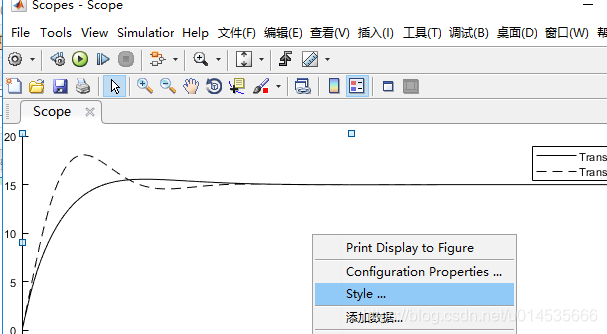

（1）选择style

（2）选择对应的曲线进行编辑
