类与类之间的关系之UML类图识别

关联关系

关联关系(Association)是类与类之间最常用的一种关系，它是一种结构化关系，用于表示一类对象与另一类对象之间有联系。
 在UML类图中，用实线连接有关联的对象所对应的类，在使用Java、C#和C++等编程语言实现关联关系时，通常将一个类的对象作为另一个类的属性。

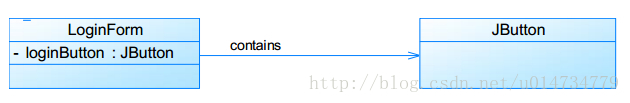

 在使用类图表示关联关系时可以在关联线上标注角色名。

public class LoginForm
{
private JButton loginButton;
……
}
public class JButton
{
……
}

聚合关系

聚合关系(Aggregation)表示一个整体与部分的关系。通常在定义一个整体类后，再去分析这个整体类的组成结构，从而找出一些成员类，该整体类和成员类之间就形成了聚合关系。

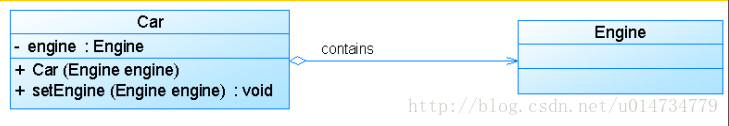

 在聚合关系中，成员类是整体类的一部分，即成员对象是整体对象的一部分，但是成员对象可以脱离整体对象独立存在。在UML中，聚合关系用带空心菱形的直线表示。

public class Car
{
private Engine engine;
public Car(Engine engine)
{
this.engine = engine;
}
public void setEngine(Engine engine)
{
this.engine = engine;
}
……
}
public class Engine
{
……
}

组合关系

组合关系(Composition)也表示类之间整体和部分的关系，但是组合关系中部分和整体具有统一的生存期。一旦整体对象不存在，部分对象也将不存在，部分对象与整体对象之间具有同生共死的关系。

 在组合关系中，成员类是整体类的一部分，而且整体类可以控制成员类的生命周期，即成员类的存在依赖于整体类。在UML中，组合关系用带实心菱形的直线表示。

public class Head
{
private Mouth mouth;
public Head()
{
mouth = new Mouth();
}
……
}
public class Mouth
{
……
}

依赖关系

依赖关系(Dependency)是一种使用关系，特定事物的改变有可能会影响到使用该事物的其他事物，在需要表示一个事物使用另一个事物时使用依赖关系。大多数情况下，依赖关系体现在某个类的方法使用另一个类的对象作为参数。
 在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

public class Driver
{
public void drive(Car car)
{
car.move();
}
……
}
public class Car
{
public void move()
{
......
}
……
}

泛化关系

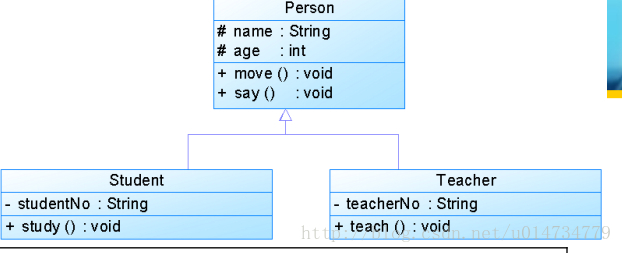

 泛化关系(Generalization)也就是继承关系，也称为“is-a-kind-of”关系，泛化关系用于描述父类与子类之间的关系，父类又称作基类或超类，子类又称作派生类。在UML中，泛化关系用带空心三角形的直线来表示。
 在代码实现时，使用面向对象的继承机制来实现泛化关系，如在Java语言中使用extends关键字、在C++/C#中使用冒号“：”来实现。

接口与实现关系
 接口之间也可以有与类之间关系类似的继承关系和依赖关系，但是接口和类之间还存在一种实现关系(Realization)，在这种关
系中，类实现了接口，类中的操作实现了接口中所声明的操作。

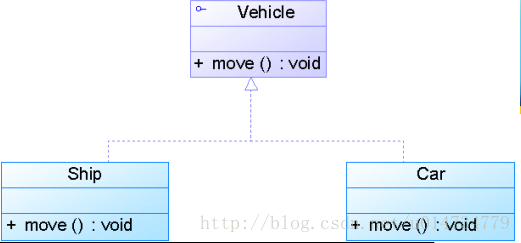

 在UML中，类与接口之间的实现关系用带空心三角形的虚线来表示。
