Altium Designer导出STEP文件

最新推荐文章于 2025-04-19 18:16:26 发布
最新推荐文章于 2025-04-19 18:16:26 发布
阅读量2.7w 收藏 15
点赞数 3
分类专栏： Altium Designer 文章标签： STEP DXP solidworks 3D文件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u014798590/article/details/88594487
版权

Tips：由于我使用的是13版本，没有高版本具有的STEP导出功能，故采用以下方式导出PCB，此种方式对元器件模型支持较差，对模型要求较高的同学，建议还是升级DXP版本

首先在PCB文件中，点击 工具——》遗留工具——》3D显示

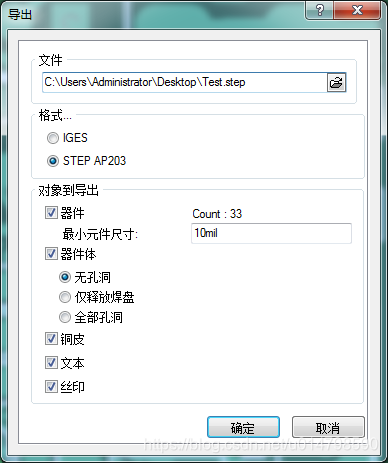

在弹出的PCB3D页面中，点击 工具——》导出
在这里插入图片描述

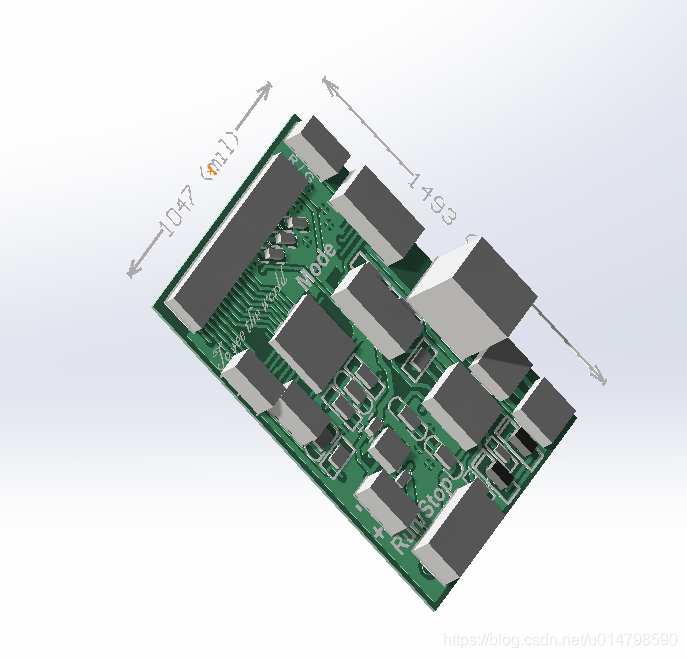

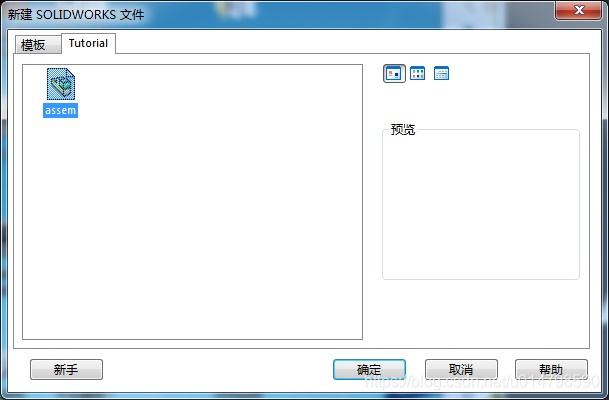

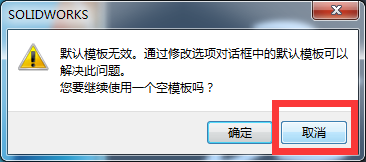

这样就得到一个STEP文件了，再打开solidworks，弹出的要求选择空模板选项卡中，全部选择否

在这里插入图片描述
在这里插入图片描述
