Altium Designer 13 将pcb图导出为stp文件

最新推荐文章于 2024-09-04 14:17:23 发布
最新推荐文章于 2024-09-04 14:17:23 发布
阅读量1.1w 收藏 11
点赞数 1
分类专栏： Altium Designer
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhuimeng_ruili/article/details/113267319
版权

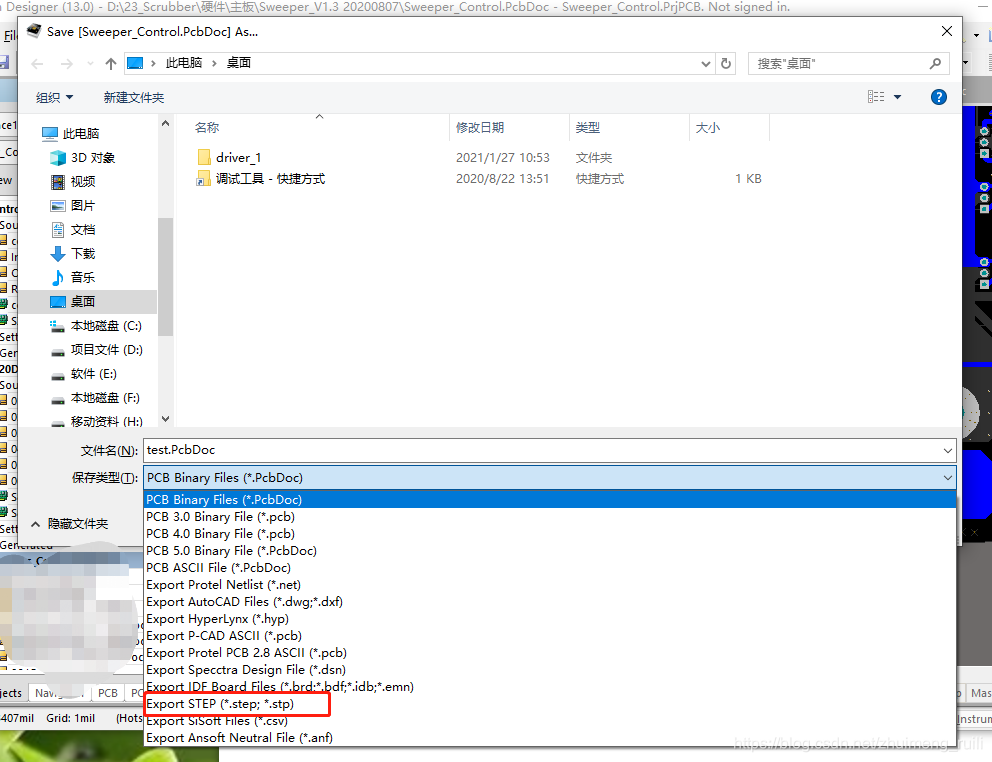

1、点击 file -> Save As，弹出下图的框，选择保存类型为：Export STEP(*step,*stp)

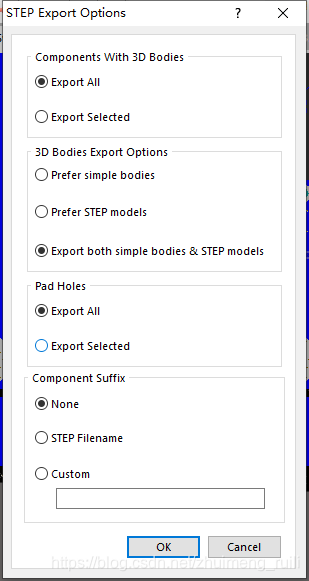

2、设置导出选项

3、导出成功
