shineblink HC-SR505人体红外感应传感器

一、本例程实现功能

通过HC-SR505人体红外感应传感器模块感应人体的出现，当感应到人体时，Core电路板上的LED1灯亮，当人体离开时LED1灯灭。

二、HC-SR505传感器介绍

传感器特点：

• 全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
• 超小体积。
• 可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
• 工作电压范围宽：默认工作电压DC4.5V-20V。
• 微功耗:静态电流：<50uA
• 输出高电平信号：可方便与各类电路实现对接。
  传感器应用范围
  人体感应灯具 ，人体感应玩具，安防产品，工业自动化控制，自动感应电器设备，电池供电自动控制等

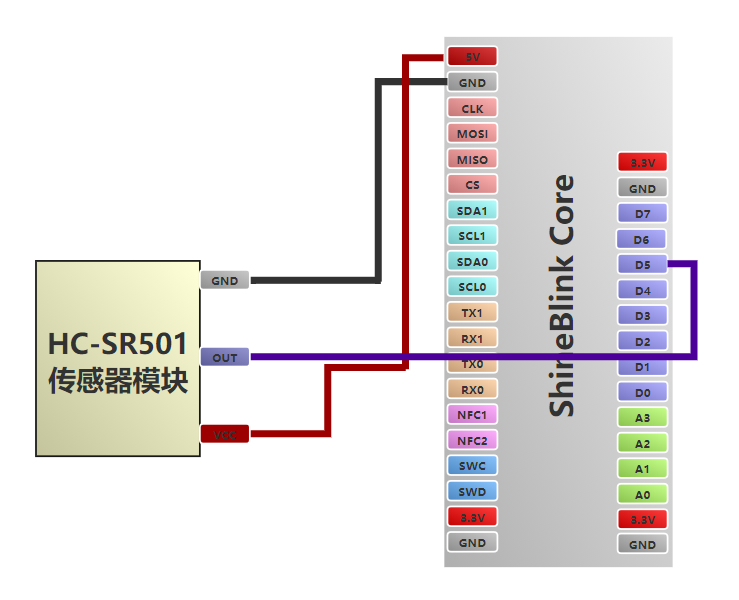

三、接线图

四、完整代码

HC-RS501传感器的使用非常简单，我们仅用Core提供的Gpio库函数来读取传感器OUT引脚输出的电平即可判断红外传感器是否感应到人体。

--配置D8为普通输出,控制Core电路板上的LED1
LIB_GpioOutputConfig("D8","STANDARD")
--设置D5口为普通输入，连接人体红外传感器的OUT引脚，也可以选D0-D7中的任意一个引脚
LIB_GpioInputConfig("D5","NOPULL")
--开始大循环
--注意模块上电后过一分钟才能正常感应人体
while(GC(1) == true)
do
    gpio_value = LIB_GpioRead("D5")
    if gpio_value == 1 then --感应到人体
        LIB_GpioWrite("D8",0)--LED1灯亮
    else
        LIB_GpioWrite("D8",1)--LED1灯灭
    end
end

五、代码运行结果

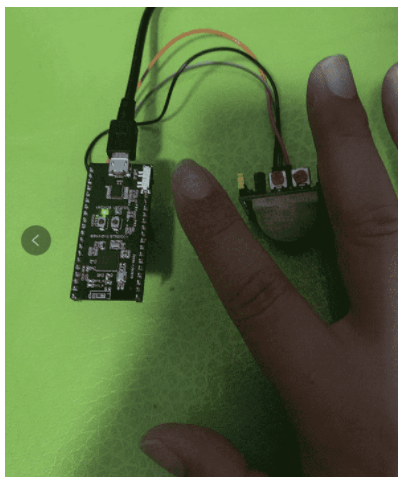

由下图可以看到，当手靠近传感器时，Core电路板上的LED1灯就会亮。

更多详情请参看 shineblink.com官网链接
