低代码单片机基于AM1805实现低功耗休眠(低至3uA)

AM1805 低功耗电源管理

基于 FlexLua 低代码单片机技术，无需复杂单片机C语言开发。即使新手也可很容易用FlexLua零门槛开发各种功能丰富稳定可靠的 IoT 硬件，更多学习教程可参考 FlexLua 官网。

一、通过AM1805模块实现低功耗的原理

AM1805是由美国Ambiq Micro设计的低功耗电源管理芯片，利用它可以将我们的电路系统功耗降低至0.1uA以内。实施原理很简单，将整个电路系统(或MCU)的VSS和AM1805的PSW引脚连接，由AM1805来控制电路系统(或MCU)VSS的通断即可实现低功耗控制。

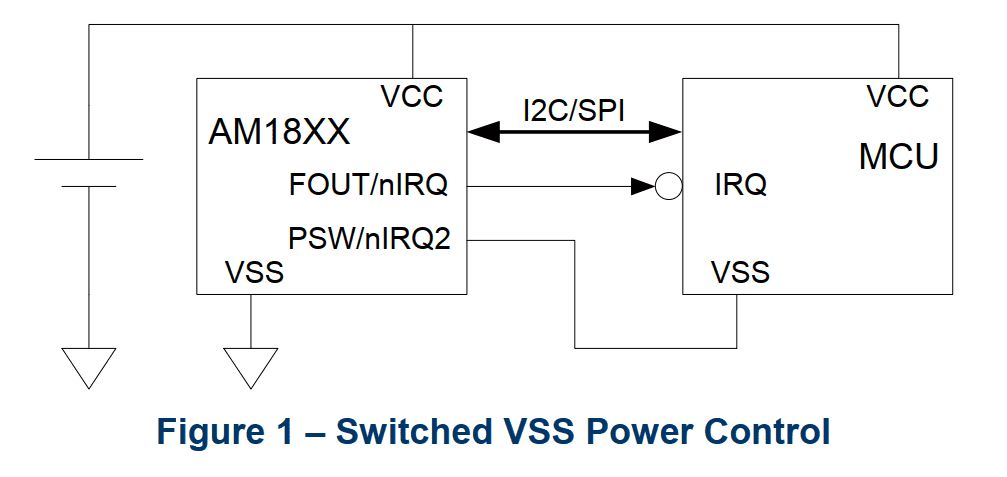

注意：上图取自官方文档，VSS等同于芯片GND的称呼。FOUT引脚这里我们不需要使用（断开即可），EXTI引脚没体现出来。

• AM1805休眠时 --> PSW引脚呈断路状态，即MCU的VSS呈断开状态，此时我们的电路系统没有任何功耗
• AM1805唤醒后 --> PSW引脚呈导通状态，即MCU的VSS呈接地状态，此时我们的电路系统开始正常工作

当Core通过程序让AM1805休眠后，AM1805可以通过程序预设的周期时间自动醒来，也可以通过AM1805的EXTI引脚上的上升沿或下降沿唤醒。

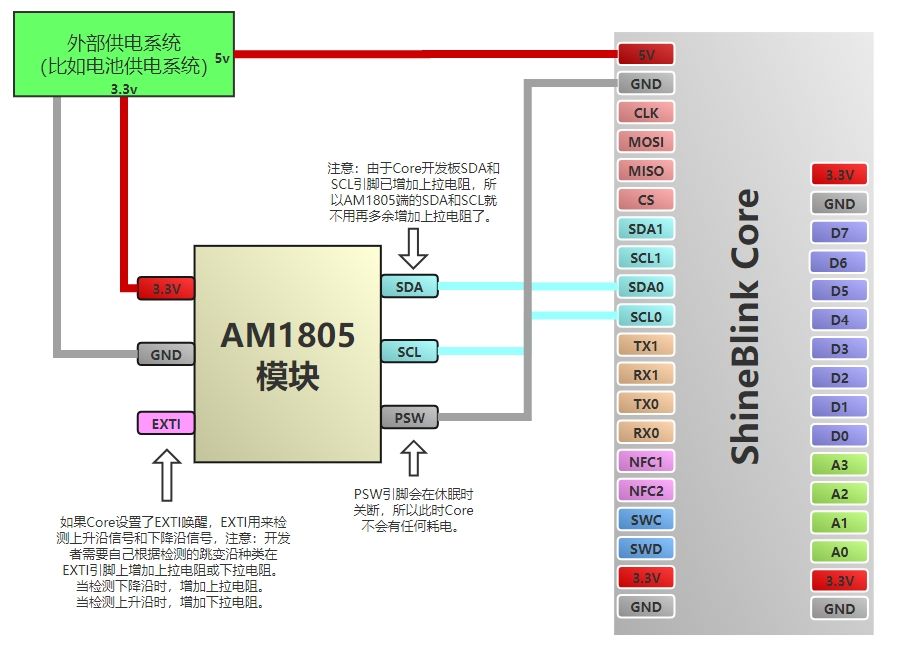

二、接线图

建议：当需要通过EXTI引脚上的跳变沿来唤醒的功能时，EXTI引脚最好增加电容滤波电路，来避免在干扰比较大的应用场合由干扰信号造成的意外唤醒。

注意：由于我们提供的AM11805模块上EXTI引脚的R3上拉电阻(4.7K)没有焊接，所以EXTI外部中断输入引脚并没有一个确定状态，所以当您开启外部中断唤醒功能时，由于EXTI引脚是悬空(未上拉)状态会在外部干扰信号下无法正常进入休眠，正确的做法应该是给EXTI引脚一个固定的上拉或者下拉状态（具体取决于您希望下降沿唤醒还是上升沿唤醒）以及相应的滤波电容（最好在设计时加以考虑）。

三、完整演示代码

本实例演示了AM1805的基本用法，即上电工作5秒（LED1灯亮），休眠10秒（LED1灯灭），然后再上电工作这个反复的过程。开发者开发时，可以按自己的需求，在特定条件下调用LIB_AM1805Sleep函数来触发休眠。

--配置D8端口为普通输出（Core电路板上的LED1灯和D8端口是固定连接的）
LIB_GpioOutputConfig("D8","STANDARD")
--LED1灯开始亮
LIB_GpioWrite("D8", 0)
--配置AM1805连接Core的SDA0和SCL0引脚
LIB_AM1805Config("IIC0")
while(GC(1) == true)
do
--等待5秒
LIB_DelayMs(5000)
--设置AM1805模块开始休眠，并在10秒后唤醒，
--外部唤醒设置为"FALL",即如果休眠中途AM1805的EXTI引脚检测到下降沿信号，则立刻唤醒
--如果不需要外部唤醒只需要周期唤醒，则可以设置成"NONE"
LIB_AM1805Sleep(10, "FALL")--此时系统(core开发板)将掉电，后面的代码都不再有效了
--mcu lost power from there
end

如果感兴趣，上面代码中出现的LIB开头的库函数可以在 API文档 中通过Ctrl+F查询。

四、演示结果

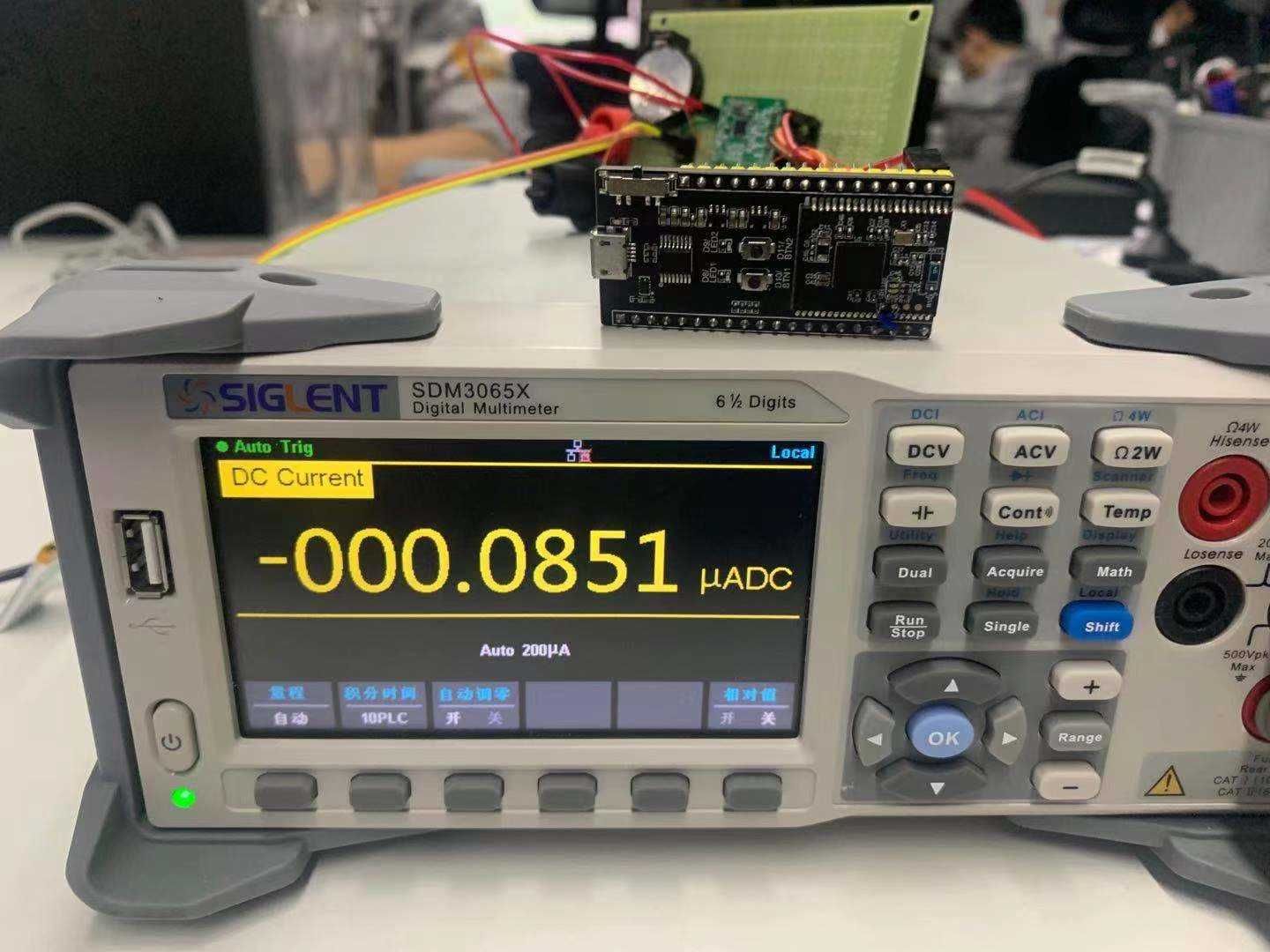

可以看到当AM1805休眠时，Core开发板此时处于断电状态，AM1805模块 + Core开发板的电流大小一共只有85nA(0.85uA)。

五、实际应用时需考虑的东西

上面的例子为了演示方便，我们是将AM1805直接控制Core电路板的GND的通断，其实这样做并不太合理，因为AM1805的PSW引脚最多只能通过50mA的电流，当你的电路系统不只Core，还有其他传感器或电路时，这样做就行不通了，正确的做法应该是AM1805通过PSW引脚控制一个功率开关器件的输入端GND，而这个功率开关器件才是真正承受你的整个电路系统电流的器件。

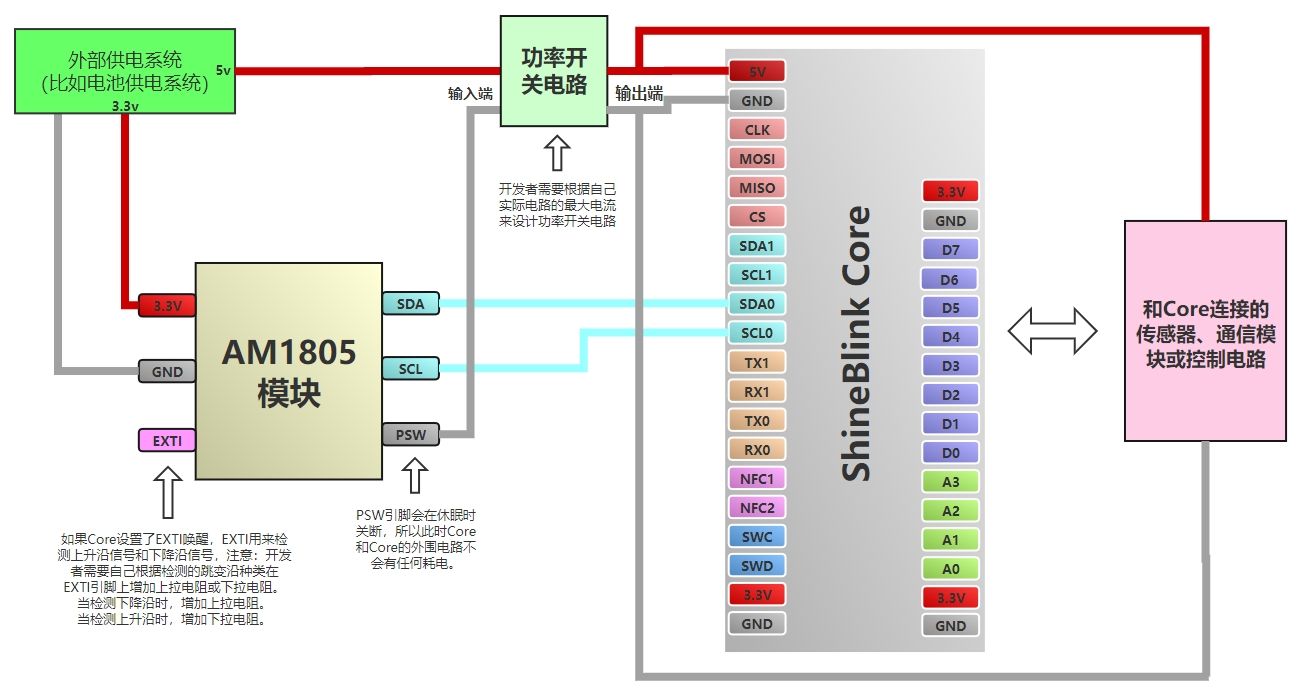

建议的设计思路为：AM1805 --> 功率开关电路 --> 电路系统(包含Core以及其他器件)

为了开发者不用自己设计以上较为复杂的电路，我们将以上电路打包成一个简单的模块（SB-P10模块），开发者直接使用该模块即可。

六、SB-P10 低功耗模块介绍（AM1805）

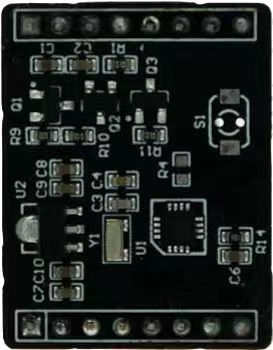

（1）外观

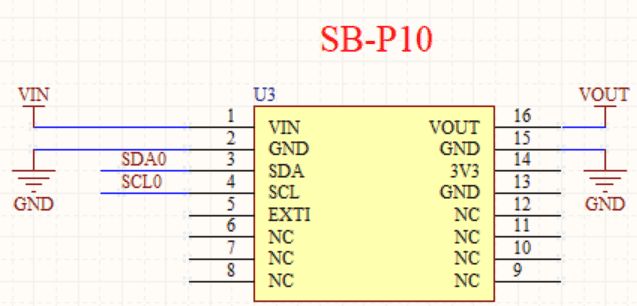

（2）引脚图

（3）引脚功能说明

VIN ：接电源（一般是电池）

VOUT：用来给整个系统供电

GND：系统地

SDA：接 Core 的 SDA0 或 SDA1 引脚

SCL：接 Core 的 SCL0 或 SCL1 引脚

EXTI：外部唤醒引脚（当使用该外部引脚唤醒功能时，该引脚需要上拉或者下拉，具体需看唤醒信号类型）

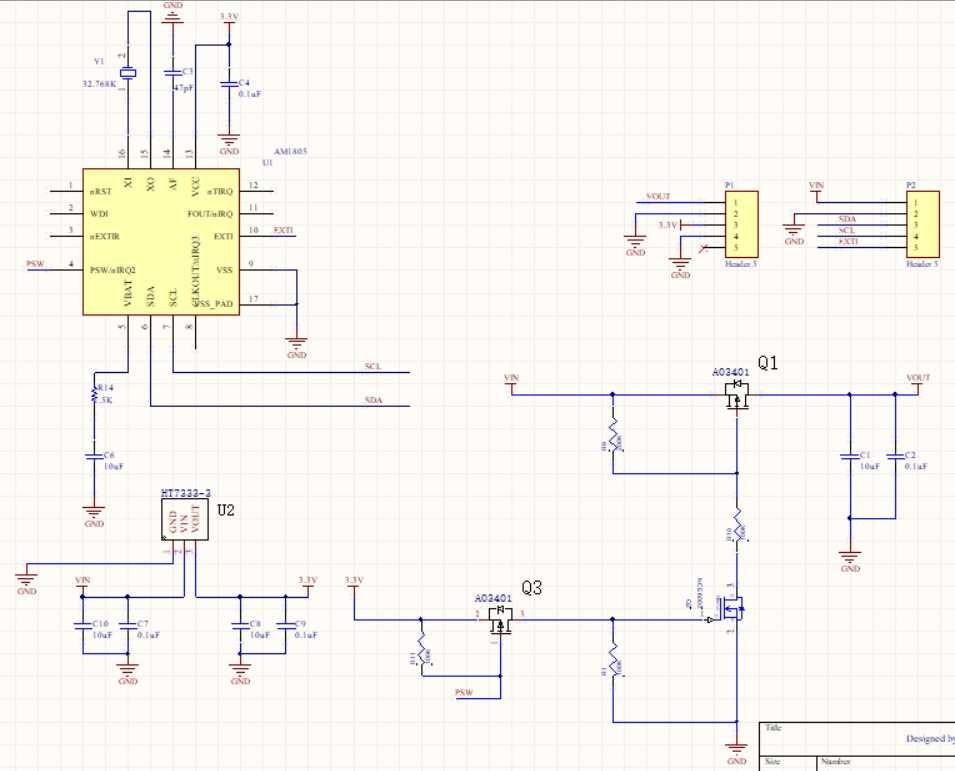

（4）模块原理图
