本文介绍了基于ShineBlink开发的红外测温监控器，具备非接触式测温、OLED显示、WiFi和RS485通信功能，支持通过小程序实时数据查看，适用于医疗健康和工业环境的温度监测。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

简介：

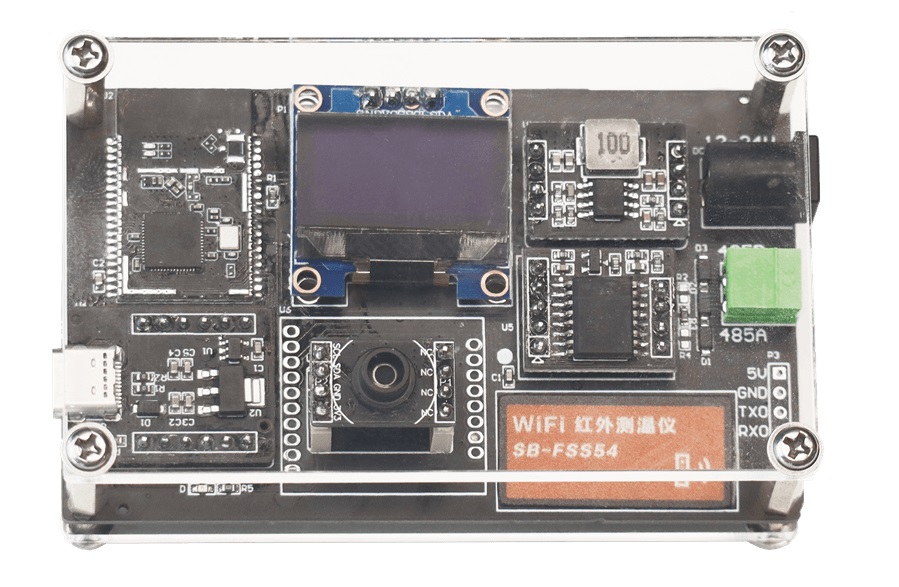

该设备是一款基于《ShineBlink 低代码核心模组》开发的《WiFi和RS485 红外测温监测器》设备，可实现非接触式红外测温的功能，并可将数据结果显示在 OLED 屏幕，以及通过 WiFi 或 RS485 Modbus RTU 通信协议发送给远端服务器。并可通过 ShineBlink 免开发云+小程序用户无需开发云和小程序即可拥有一个小程序远程读取传感器数据。

功能：

支持近距离非接触式红外测温（搭配S34）
支持远距离非接触式红外测温（搭配S35）
可测量物体温度和人体温度
支持 OLED 屏幕显示
支持 RS485 Modbus RTU 通信
支持 WiFi 通信
支持 TCP + Json 接入云端
支持 MQTT + Json 接入云端
支持 ShineBlink 免开发云+小程序

应用领域：

医疗健康监测
工业非接触式温度监测场景

开源资料地址：

FlexLua SmartSensor: 本仓库包含各种4G/Lora/WiFi/RS485 Modbus远程采集传感器数据的项目。

----------------------配置信息开始----------------------
--Part1: 系统配置
SysMode = 3 --0:WiFi_TCP, 1:WiFi_Mqtt, 2:WiFi_ShineBlinkCloud, 3:NoCloud
SysWorkInterval = 1 --单位秒，系统采集传感器并发送数据的间隔周期。
--SysMyID可任意设定，用作设备的唯一标识，
--也可以用LIB_GetSysUniID()函数获取的芯片唯一ID，形如"761A6617E803F78402"
SysMyID = "Test01" -- SysMyID = LIB_GetSysUniID()
sysWiFiName = "abc123"--你的WiFi账号（SysMode=0,1,2时才有用）
sysWiFiPassword = "mima123456"--你的WiFi密码（SysMode=0,1,2时才有用）

--Part2: Tcp参数（SysMode=0时才有用）
TcpServerIp = "122.114.122.174" --需要连接的服务器IP地址
TcpServerPort = 43106 --需要连接的服务器端口号

--Part3: MQTT参数（SysMode=1时才有用）
MqttServerAddr = "mqtt.ctwing.cn" --天翼云MQTT服务器ip地址或域名
MqttServerPort = 1883 --MQTT服务器端口号
MqttClientID = "15589964DTU01" --产品ID"15589964" + 设备编号"DTU01"
MqttUserName = "ShineBlink" --建议填写为用户自己的天翼物联网平台（AIoT)用户名
MqttPassword = "lMmugH2yURmY2uJqkNby-zQHGJ67ngjMAYR6kkGQmko" --采用的一型一密，特征串
MqttSubTopic = "device_control"--订阅用，用于接收服务器下发的数据
MqttPubTopic = "$device_send" --发布用，用于向服务器发送数据

--Part4: Modbus Slave RS485 通讯配置
MbAddr = 0x01 --Modbus rtu slave本机地址, 1~250
MbBaudRate = "BAUDRATE_4800" --485总线的通信速率

--Part5: 传感器相关的配置
UI = "[1_ObjTemp_C_-30_300][1_BodyTemp_C_-30_300]" --UI必须和SensorStrFormat一致
SensorStrFormat = "\"ObjTemp\":%d, \"BodyTemp\":%d"
SensorHeatTime = 1 --读取传感器前需等待传感器等待预热1秒
SensorStrInvalid = string.format(SensorStrFormat, 0, 0) --默认非法值
ObjTempGlobalVal = 0 --物体温度全局变量
BodyTempGlobalVal = 0 --人体温度全局变量

----------------------配置信息结束----------------------

--初始化 IIc 传感器和 IIc Oled 屏幕
function IIcInit()
	--设置红外测温传感器占用SCL0和SDA0引脚，并启动传感器以每秒输出5组数据的频率工作
	LIB_IfrTempConfig("IIC0")
    --设置0.96寸oled模块占用SCL1和SDA1引脚
    LIB_0_96_OledConfig("IIC1")
end

--定义通过 IIc 总线读取传感器数值函数，并通过Oled屏幕显示
function GetSensorValue()
	local res,str

	--查询传感器是否出数
	ifr_flag,AmbTemp,Vol,ObjTemp,BodyTemp = LIB_IfrTempGetResult()
    --如果传感器有新的数据产生
    if ifr_flag == 1 then
		--模拟TF卡LOG.TXT和PC串口终端打印
        print(string.format("ObjTemp: %f BodyTemp: %f", ObjTemp, BodyTemp))
		res = 1
		ObjTempGlobalVal = math.floor(ObjTemp)
		BodyTempGlobalVal = math.floor(BodyTemp)
        --在oled的第一行和第二行分别显示物体温度和人体温度
		LIB_0_96_OledPuts("1","1","                ") --清空行
        LIB_0_96_OledPuts("1","1",string.format("ObjTemp:%d", ObjTempGlobalVal))
		LIB_0_96_OledPuts("2","1","                ") --清空行
        LIB_0_96_OledPuts("2","1",string.format("BodyTemp:%d", BodyTempGlobalVal))
	else
		res = 0
		print("Sensor unconnected!")
    end

	if res == 1 then
		str = string.format(SensorStrFormat, ObjTempGlobalVal, BodyTempGlobalVal)
	else
		str = SensorStrInvalid
	end
	return res,str
end

--支持主机通过Modbus RTU协议向本机获取传感器数据
function ModbusRtuSlaveProcess()
	local sdata = {}
	local RegStartAddr
	local RegNum

	--查询是否收到Modbus主机发来的消息
    flag, data = LIB_Uart1Recv()
	if flag == 1 then
        --判断消息是不是发给本机，是本机的才理会
        if data[1] == MbAddr then --MbAddr是Modbus本机地址
			print("Rx:"..LIB_HexTabToHexStr(data))
            --判断Modbus功能码
            if data[2] == 0x03 then --0x03 读多个保持寄存器
                --定义地址为1000的寄存器存放物体温度，整数，单位：摄氏度
				--定义地址为1001的寄存器存放人体温度，整数，单位：摄氏度
				RegStartAddr = data[3] << 8 | data[4]
				RegNum = data[5] << 8 | data[6]
				print(string.format("StartAddr:%d,Num:%d",RegStartAddr,RegNum))
                if RegStartAddr == 1000 and RegNum == 2 then
                    sdata[1] = data[1] --本机地址
                    sdata[2] = data[2] --功能码
                    sdata[3] = 4 --数据域字节数: 2个寄存器一共4字节
                    sdata[4] = ObjTempGlobalVal >> 8
                    sdata[5] = ObjTempGlobalVal & 0x00ff
					sdata[6] = BodyTempGlobalVal >> 8
                    sdata[7] = BodyTempGlobalVal & 0x00ff
                    CRC = LIB_CrcCalculate("CRC16_MODBUS", sdata)
                    sdata[8] = CRC & 0x00ff --低位在前
                    sdata[9] = CRC >> 8 --高位在后
					print("Tx:"..LIB_HexTabToHexStr(sdata))
                    --回复数据
                    LIB_Uart1BlockSend(sdata)
                else
					print("Invalid modbus addr or num")
                    --回复异常消息（非法数据地址）
                    sdata[1] = data[1] --本机地址
                    sdata[2] = data[2]+0x80 --异常的时候功能码加0x80
                    sdata[3] = 0x02 --异常码0x02表示设备不支持此数据地址
                    CRC = LIB_CrcCalculate("CRC16_MODBUS", sdata)
                    sdata[4] = CRC & 0x00ff --低位在前
                    sdata[5] = CRC >> 8 --高位在后
                    LIB_Uart1BlockSend(sdata)
                end
            else
                --回复异常消息（非法功能码）
                sdata[1] = data[1] --本机地址
                sdata[2] = data[2]+0x80 --异常的时候功能码加0x80
                sdata[3] = 0x01 --异常码0x01表示设备不支持此功能码
                CRC = LIB_CrcCalculate("CRC16_MODBUS", sdata)
                sdata[4] = CRC & 0x00ff --低位在前
                sdata[5] = CRC >> 8 --高位在后
                LIB_Uart1BlockSend(sdata)
            end
        end
    end

end

--定义10毫秒定时器的回调函数，函数名字必须是LIB_10msTimerCallback
function LIB_10msTimerCallback()
    timer_ms = timer_ms + 10
	timer1_ms = timer1_ms + 10
	timer_cnt = timer_cnt + 10
	LIB_GpioToggle("D11") --喂硬件看门狗
	--每隔0.5秒根据WiFi状态更新LED灯亮灭
	if timer_ms >= 500 then
		timer_ms = 0
		r1,r2,r3,ApCon=LIB_GetC2KeyDbgInfo()
		if ApCon == 0 then --WiFi未连上路由器
			LIB_GpioWrite("D0",1) --电路班上的绿色Led灭
			LIB_0_96_OledPuts("4","1"," WiFi Unconnect ")
		elseif ApCon == 1 then --WiFi已连上路由器
			LIB_GpioWrite("D0",0) --电路板上的绿色Led亮
			LIB_0_96_OledPuts("4","1"," WiFi Connected ")
		else
			LIB_GpioWrite("D0",1)
			LIB_0_96_OledPuts("4","1"," WiFi Unconnect ")
		end
	end
	--Modbus通信
	ModbusRtuSlaveProcess()
end

--延时N秒函数
function DelayS(N)
	timer1_ms = 0
	target_ms = N*1000
	while timer1_ms <= target_ms do

	end
end

---------------------系统初始化开始-----------------------
--LIB_SystemLogEnable() --需要看详细log.txt日志时才用
--配置D0为普通GPIO输出,控制L绿色ED
LIB_GpioOutputConfig("D0","STANDARD")
LIB_GpioWrite("D0",1) --一上电Led灯默认不亮
--配置D11为普通输出,控制看门狗
LIB_GpioOutputConfig("D11","STANDARD")
--初始化IIc传感器和Oled屏幕
IIcInit()
--配置Uart1开始工作，并且D8引脚作为自动切换485收发芯片的引脚
--当用LIB_Uart1BlockSend发送时，D8会自动变成低电平，发送完后会立刻变成高电平
LIB_Uart1Rs485Config(MbBaudRate,"D8")
if SysMode == 0 then --WiFi_TCP
	--设置内部WiFi以TCP Client模式工作，配置服务器地址，端口号，心跳包间隔时间0秒(不使用心跳机制)。
	LIB_IntWifiTcpConfig(sysWiFiName,sysWiFiPassword,TcpServerIp,TcpServerPort,0)
elseif SysMode == 1 then --WiFi Mqtt
	--初始化C2芯片内部的WIFI以MQTT Client方式工作，并配置其详细工作参数，具体参数介绍可参考API文档
	LIB_MQTTC2Config(sysWiFiName,sysWiFiPassword,MqttServerAddr,MqttServerPort,0,MqttClientID,MqttUserName,MqttPassword,60,MqttSubTopic,"QOS0")
elseif SysMode == 2  then --WiFi ShineBlink Cloud
	--设置内部WiFi连接ShineBlink Clould云
	LIB_CloudConfig("S0", "WIFI_C2", 0, "SBK_01", UI, sysWiFiName, sysWiFiPassword)
end
--使能系统10毫秒定时器开始工作
timer_ms = 0
timer1_ms = 0
timer_cnt = 0
LIB_10msTimerConfig("ENABLE")
---------------------系统初始化结束-----------------------

--开始大循环
while(GC(1) == true)
do
	--------------步骤（一）通过RS485 Modbus RTU协议读取传感器的值-----------------
	DelayS(SensorHeatTime) --读取传感器前的预热时间（秒）
	SensorStr = nil
	result,str = GetSensorValue()
	if result == 1 then
		--获取传感器json对象字符串
		SensorStr = str
	end

	--------------步骤（二）构造需要发送的Json字符串---------------------------
	JsonStr = string.format("{\"Uid\":\"%s\"", SysMyID)
	if SensorStr ~= nil then
		JsonStr = JsonStr..","..SensorStr
		JsonStrForShineBlinkCloud = "{"..SensorStr.."}"
	else
		JsonStrForShineBlinkCloud = "{"..SensorStrInvalid.."}"
	end
	JsonStr = JsonStr.."}"
	--最终合成JsonStr字符串形如:
	--{"Uid":"Test01","Temperature":25.2, "Humidity":76.7}
	print("JsonStr:"..JsonStr)
	print("SbcJsonStr:"..JsonStrForShineBlinkCloud)

	--------------步骤（三）通过WiFi向远端服务器发送数据-----------------
	Connect = 0
	--前三种工作模式都需要判断WiFi建立连接后才能发送
	if SysMode <= 2 then
		timer_cnt = 0
		while(timer_cnt < 20000)--最多等待20秒
		do
			r1,r2,r3,ApCon=LIB_GetC2KeyDbgInfo()
			if ApCon == 1 then
				timer_cnt = 20000 --既然可以发送wifi数据了，就赶紧退出循环
				Connect = 1
			end
		end
	else
		Connect = 1
	end
	if Connect ==  1 then
		if SysMode == 0 then --wifi TCP 发送Json传感器数据
			LIB_IntWifiTcpSend(LIB_StrToTab(JsonStr))
		elseif SysMode == 1 then --wifi Mqtt 发送Json传感器数据
			LIB_MqttC2SendPub("QOS0", MqttPubTopic, JsonStr)
		elseif SysMode == 2 then --wifi 向ShineBlink云发送Json传感器数据
			LIB_CloudSend(JsonStrForShineBlinkCloud)
		end
	end

	--------------步骤（四）延时SysWorkInterval秒后重新执行本循环-----------------
	DelayS(SysWorkInterval)

end
