UG安装后处理概述

使用UG加工编程的朋友，经常会遇到定制后处理问题，由于定制NC后处理繁琐，所以经常会把先前定制好的后处理添加或者替换来使用，那么如何正确的操作呢?

下面以UG10.0为例来说明，其他版本也同样方法操作。

UG软件替换后处理

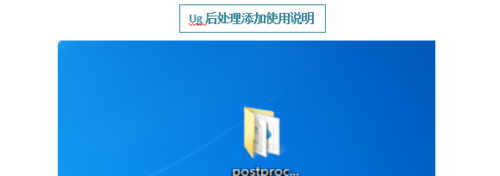

1、首先找到之前能够完全使用的后处理文件，拷贝文件名为“postprocessor”的整个文件备用，如图示界面。

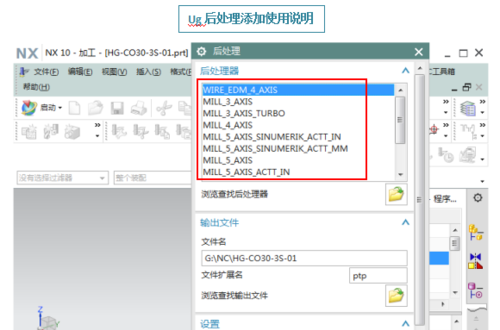

2、我们打开UG软件，切换到加工模块，试着后处理加工程序，我们会看到UG软件自带的后处理文件，如图示界面。

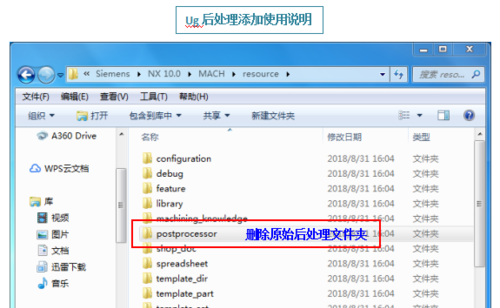

3、打开UG的安装文件夹，路径为: Program Files---Siemens---NX 10.0---MACH---resource---postprocessor，找到UG原始后处理文件“postprocessor”，并删除，如图示界面。

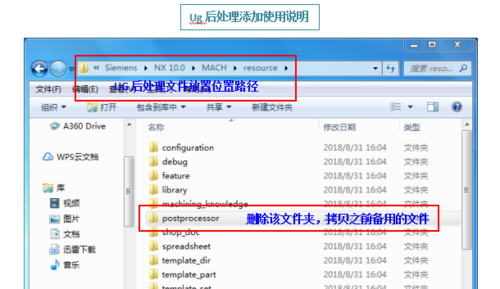

4、将原来拷贝备用的后处理文件“postprocessor”整个文件夹拷贝到UG后处理文件放置位置，完成后处理文件替换，如图示界面。

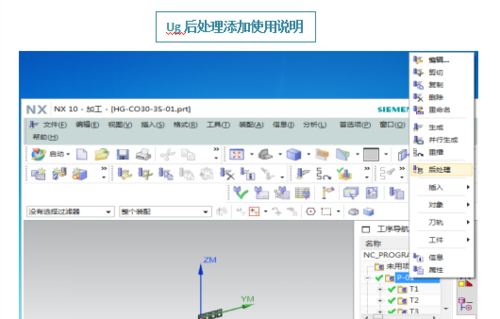

5、打开UG软件，切换到软件加工模块，试着后处理编制好的加工程序，就可以选择我们替换的后处理来处理程序了，如图示界面。

UG软件如何添加后处理

1、打开先前使用的后处理文件夹“postprocessor”，直接拷贝后缀为“.def”".pui”".tcl”的三个后处理文件（也可以不拷贝“.pui”文件）备用。

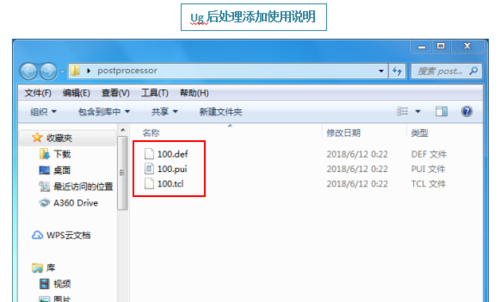

2、将拷贝好的三个文件复制到UG后处理原始文件夹“postprocessor”中，如图示界面。



3、找到后处理中“template_post.dat”文件，并用记事本打开该文件，如图示界面。

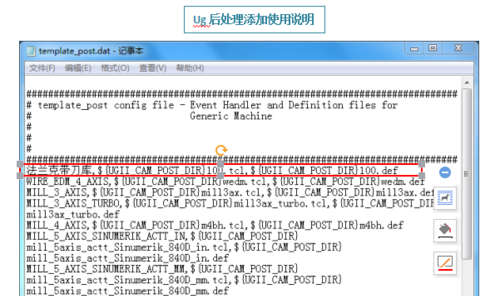

4、在“template_post.dat”文件中首行添加“法兰克带刀库,${UGII_CAM_POST_DIR}100.tcl,${UGlI_CAM_POST_DIR}100.def”这段指令，并保存，如图示界面。(注:其中，“法兰克带刀库”为自己设置的名称，后面的100.tcl和100.def为先前拷贝的后处理文件。）

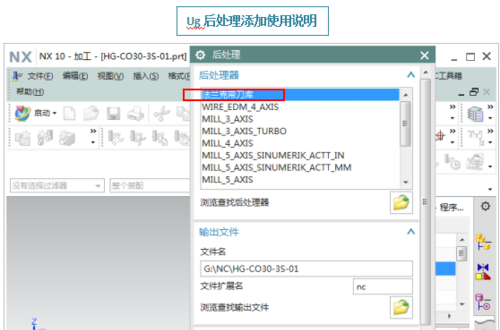

5、关闭后处理文件夹，后处理添加完成，打开UG，后处理文件，我们就会看到添加的“法兰克带刀库”后处理文件，如图示界面。



需要注意的是：注意后处理拷贝完整和UG后处理放置文件夹路径。
