基于智慧家居场景的端云互通实验——基于MQTT协议的智慧家居端云互通开发

实验目的

1. 使用Wi-Fi模组并基于MQTT协议进行联网
2. 将温湿度传感数据上传至云平台
3. 对平台下发的开启蜂鸣器命令进行处理
4. 将命令响应上报至平台

在使用MQTT协议与平台进行对接时，使用的IP地址和端口号是121.36.42.100:1883

实验步骤

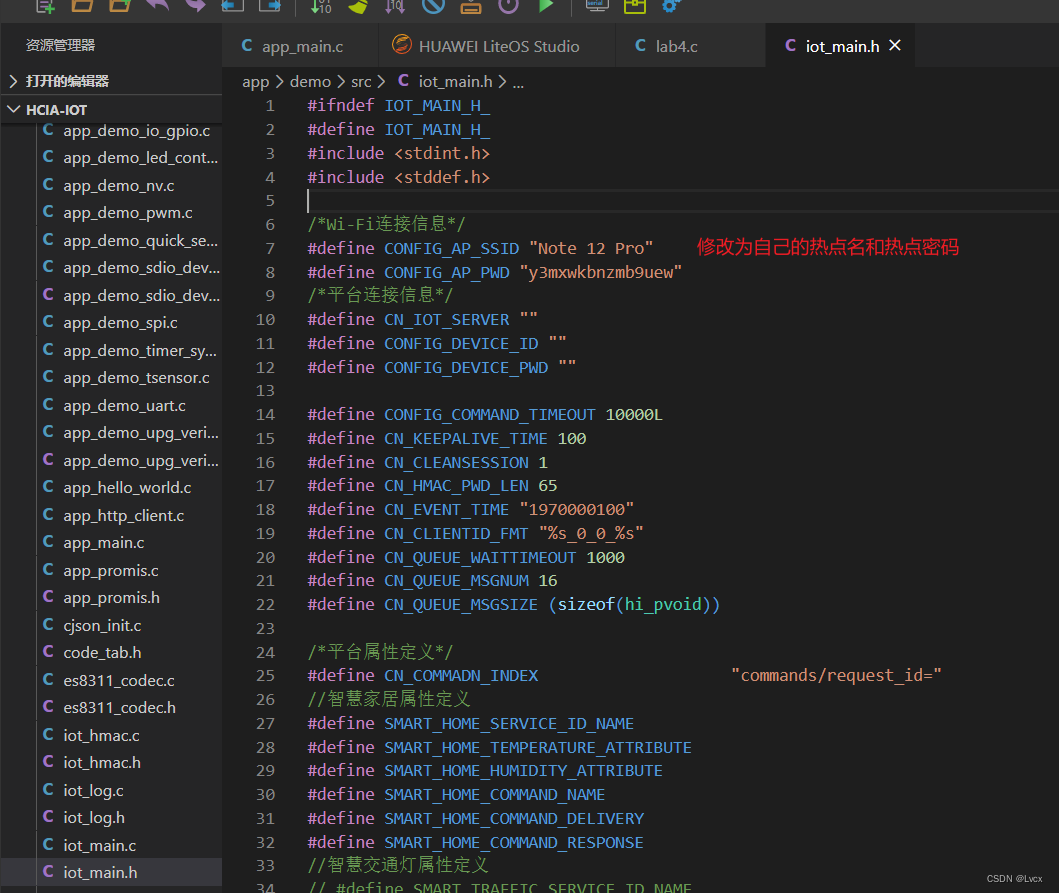

1. 填写iot_main.h文件中的热点信息

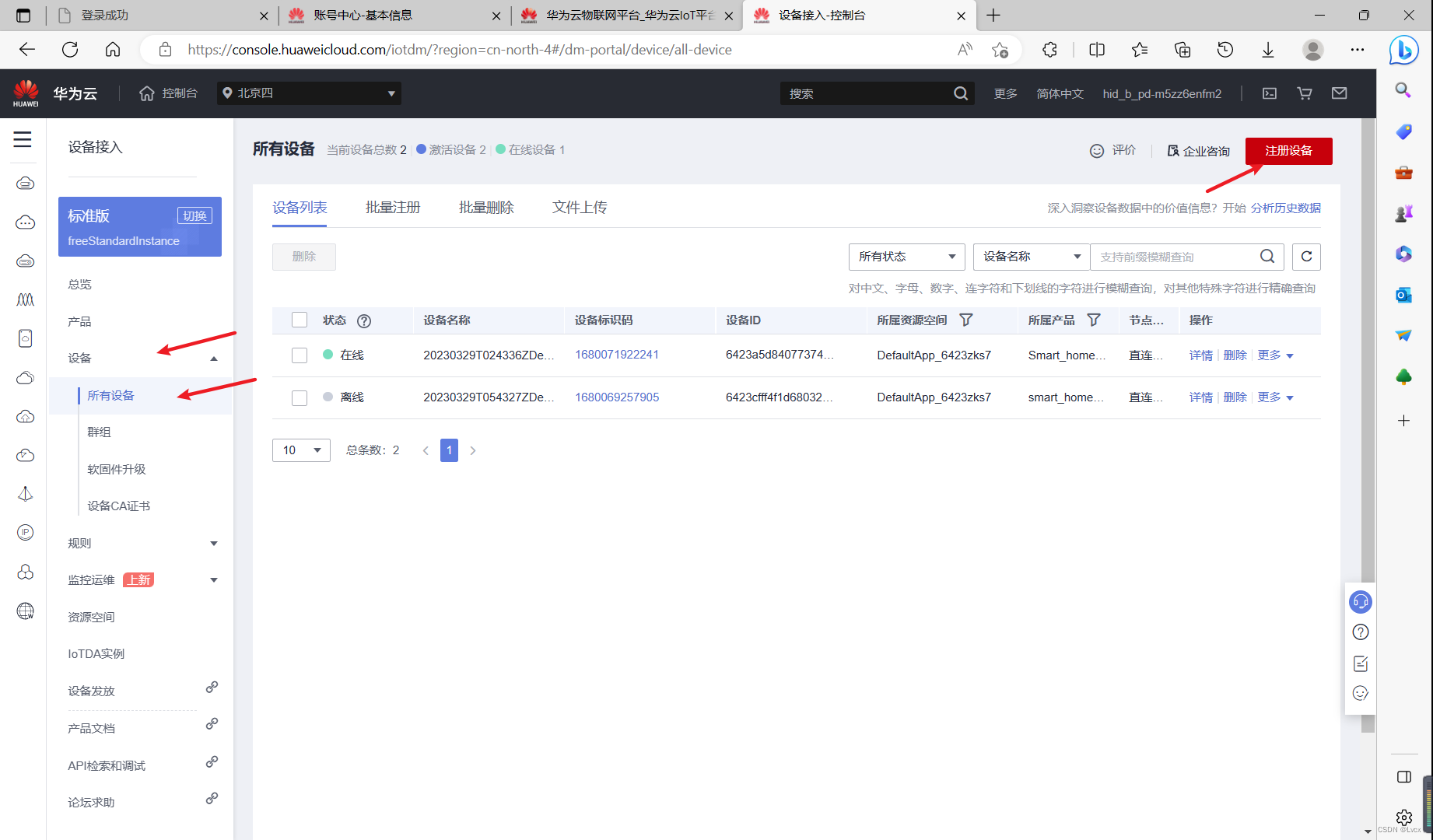

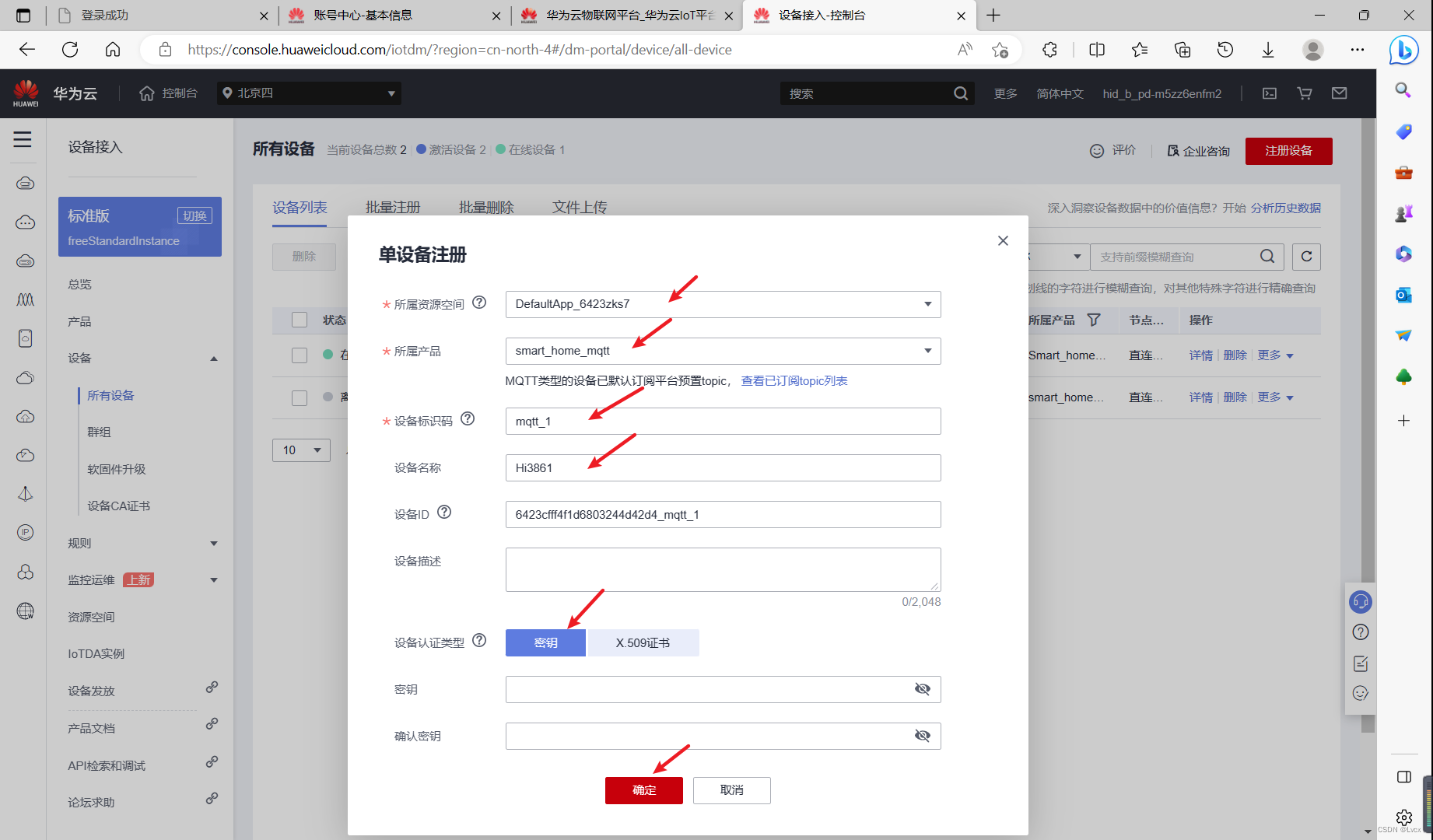

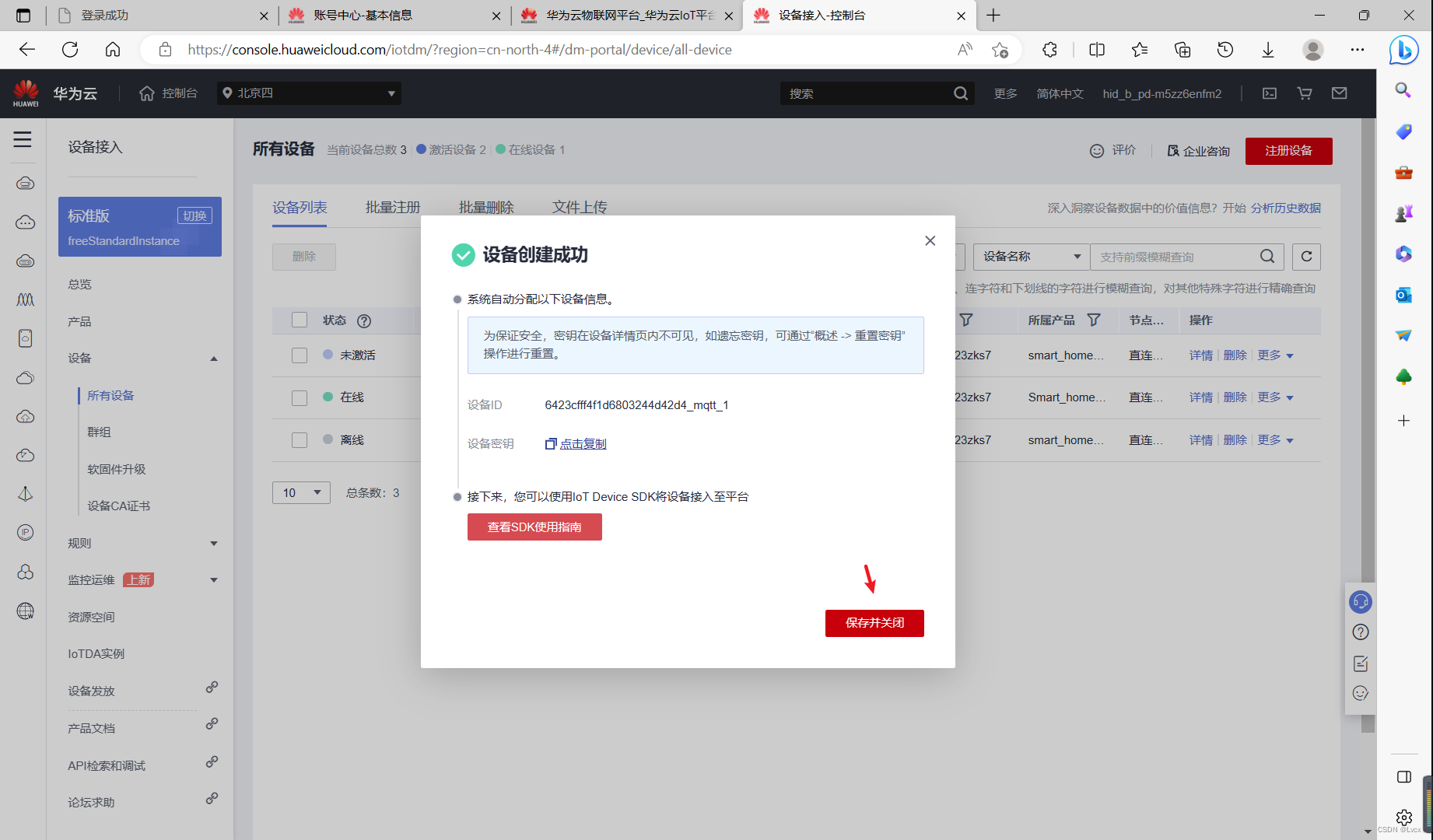

2. 在华为云IoTDA创建设备

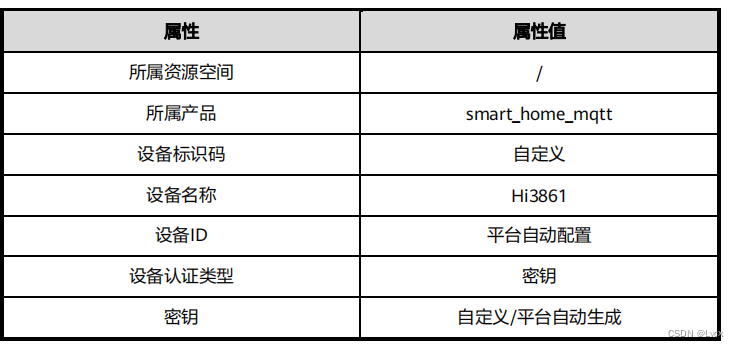

按照下表填写注册信息：

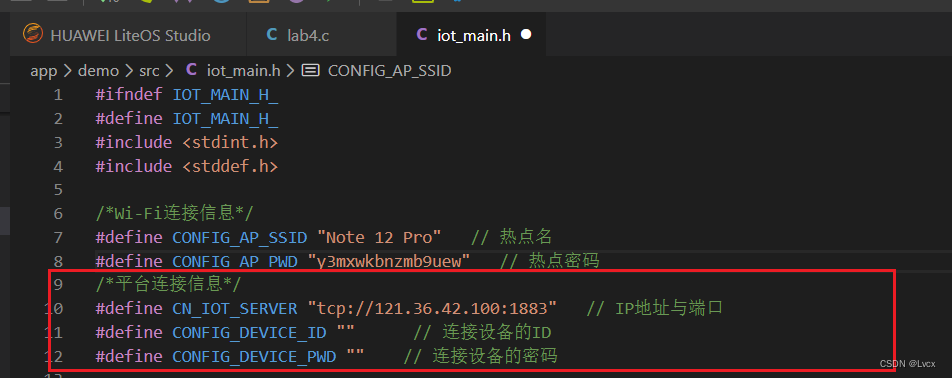

3. 填写iot_main.h中的平台连接信息

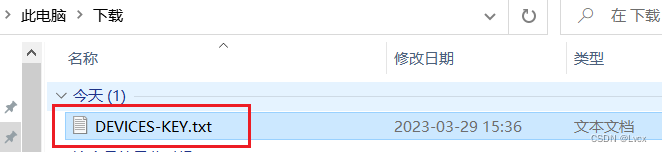

其中相连服务器的IP地址与端口即华为云物联网平台MQTT服务器的IP地址与端口号。连接设备的ID与密码即前面在平台注册设备的ID和密钥，这两个信息被保存在DEVICES-KEY.txt文件中。

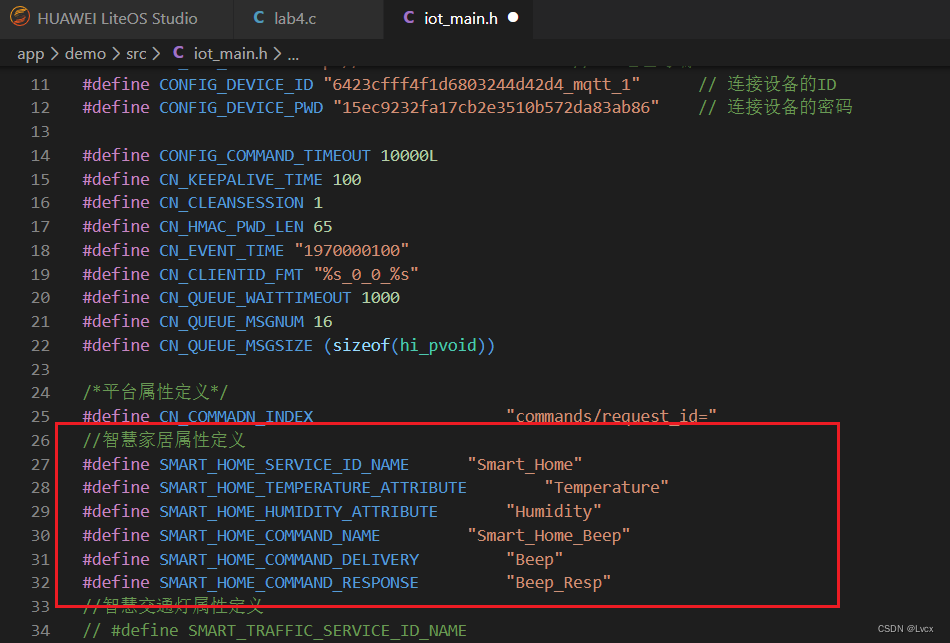

4. 修改iot_main.h中的智慧家居属性定义

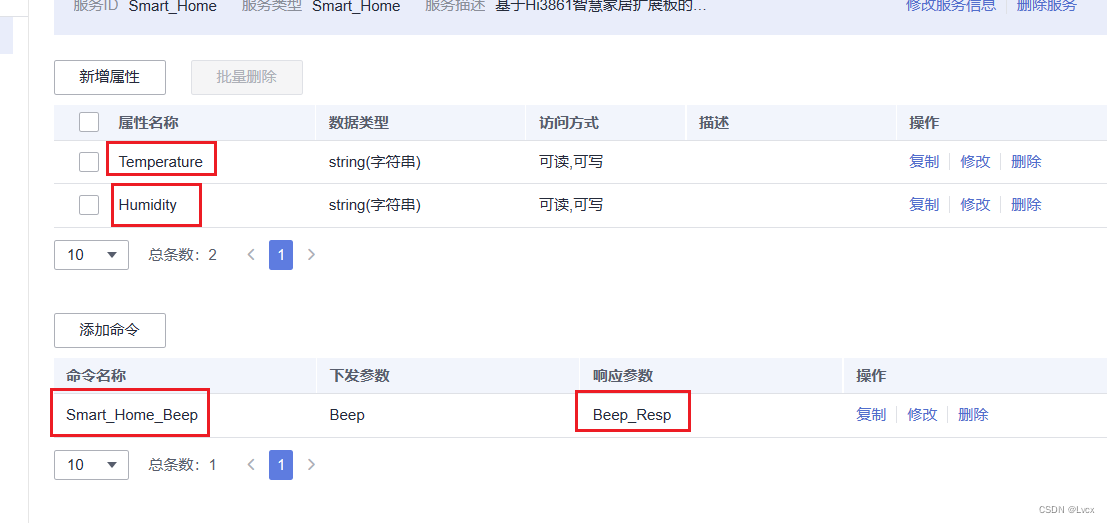

这几个属性需要对应基于MQTT协议创建的产品模型中的相关属性和命令参数。

5. 给原有的lab4.c添加头文件

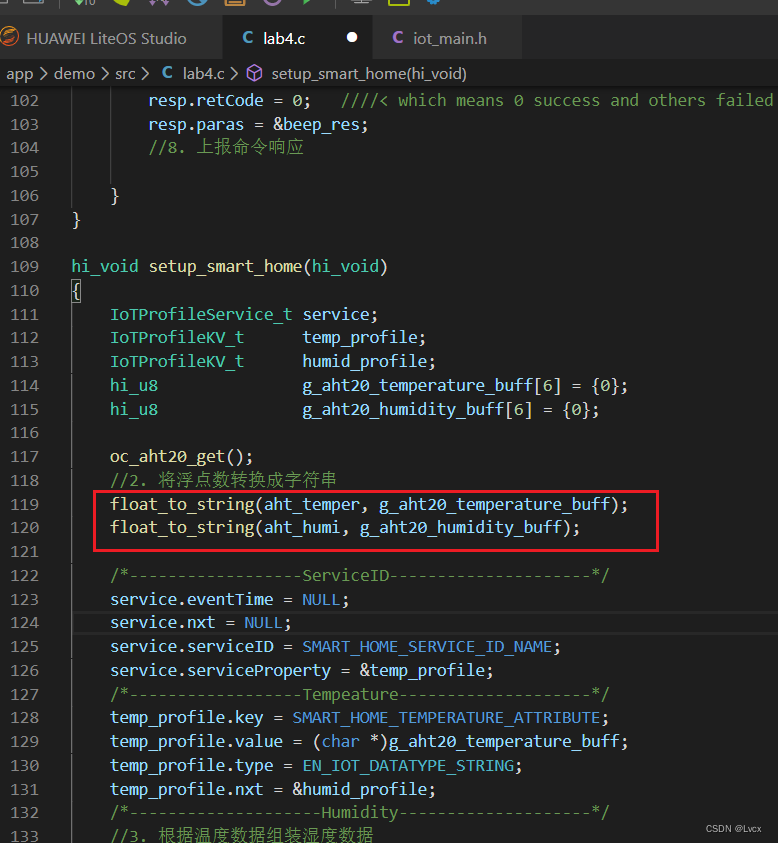

6. 添加lab4.c缺少的温湿度数据格式转换代码

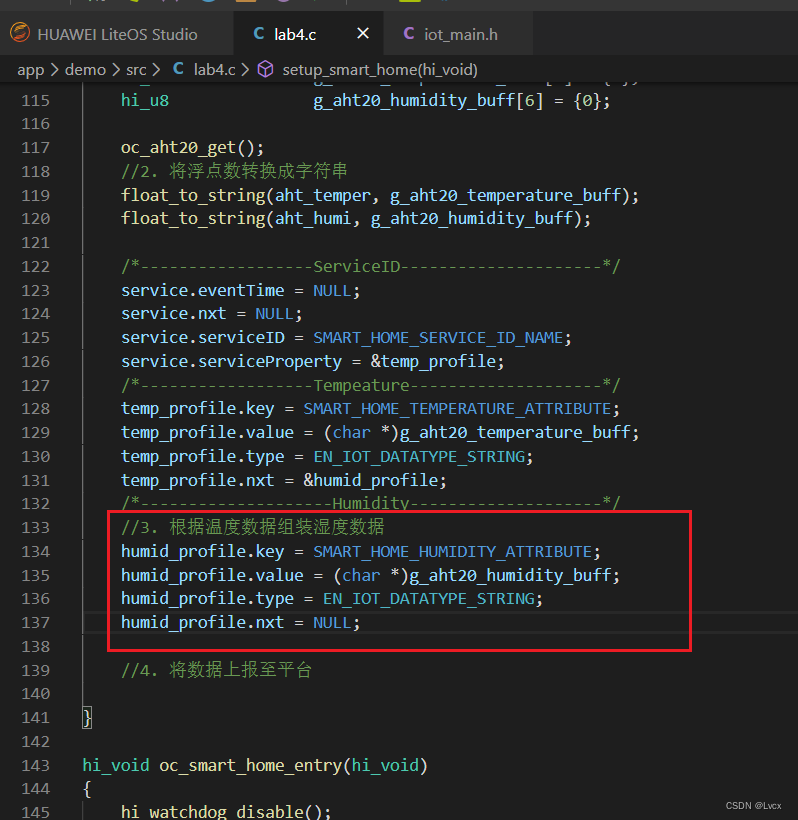

7. 添加lab4.c中的组装湿度数据逻辑

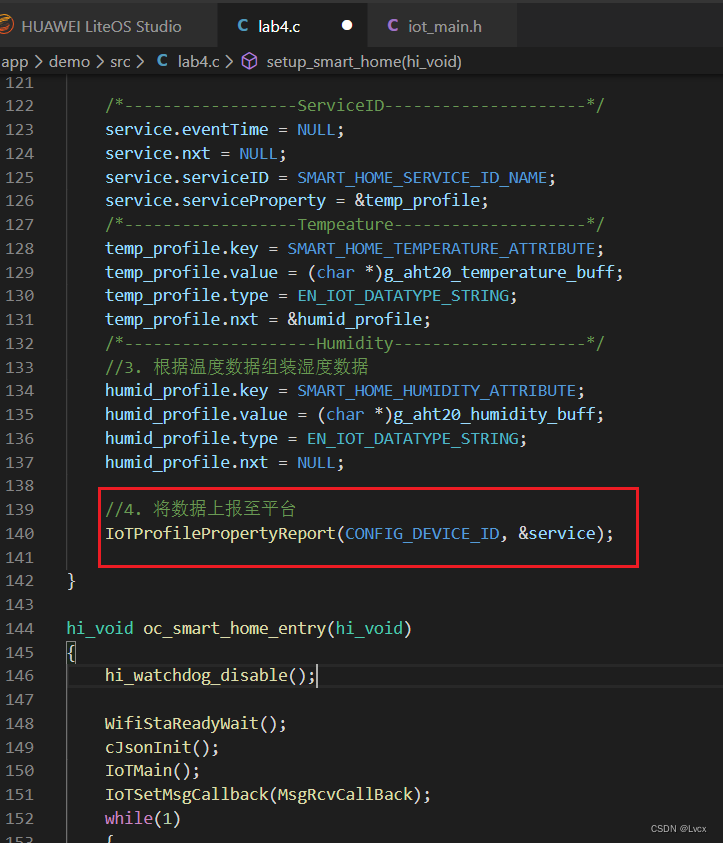

8. 添加lab4.c中缺少的传感数据上报至平台的逻辑

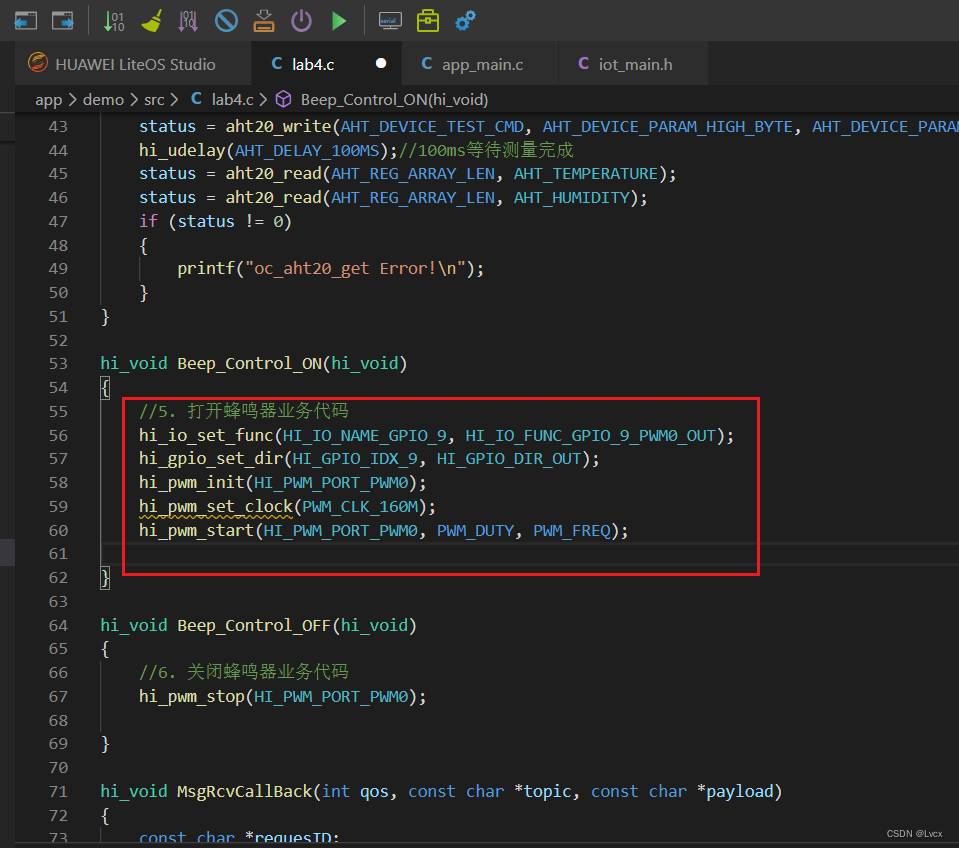

9. 添加lab4.c中缺少的打开蜂鸣器的代码

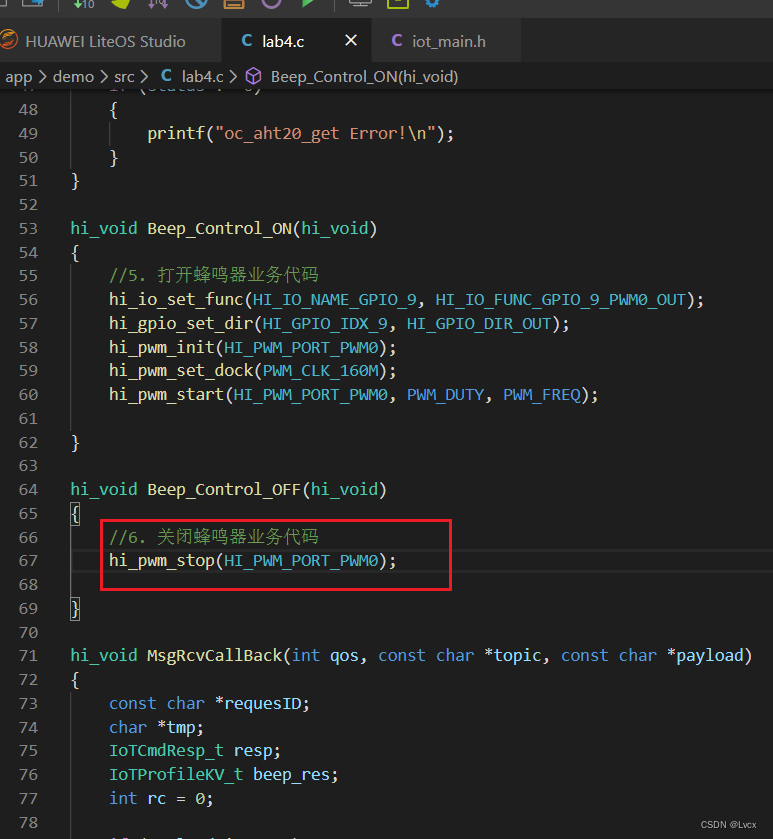

10. 添加lab4.c中关闭蜂鸣器业务的代码

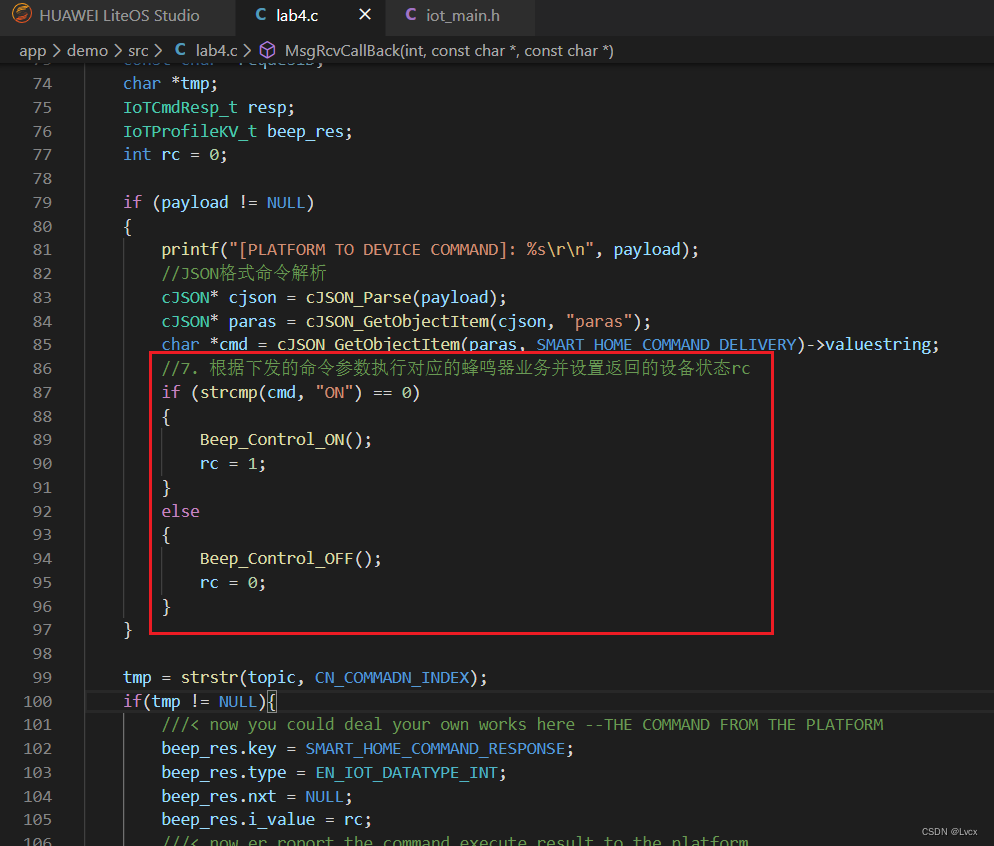

11.添加lab4.c中下发命令执行的业务代码

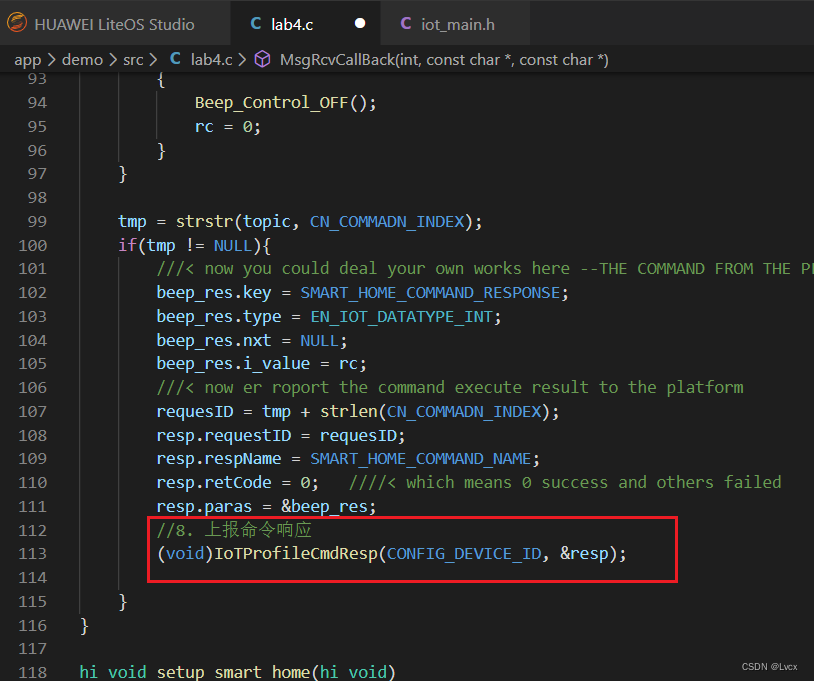

12. 添加lab4.c中上报命令响应的代码

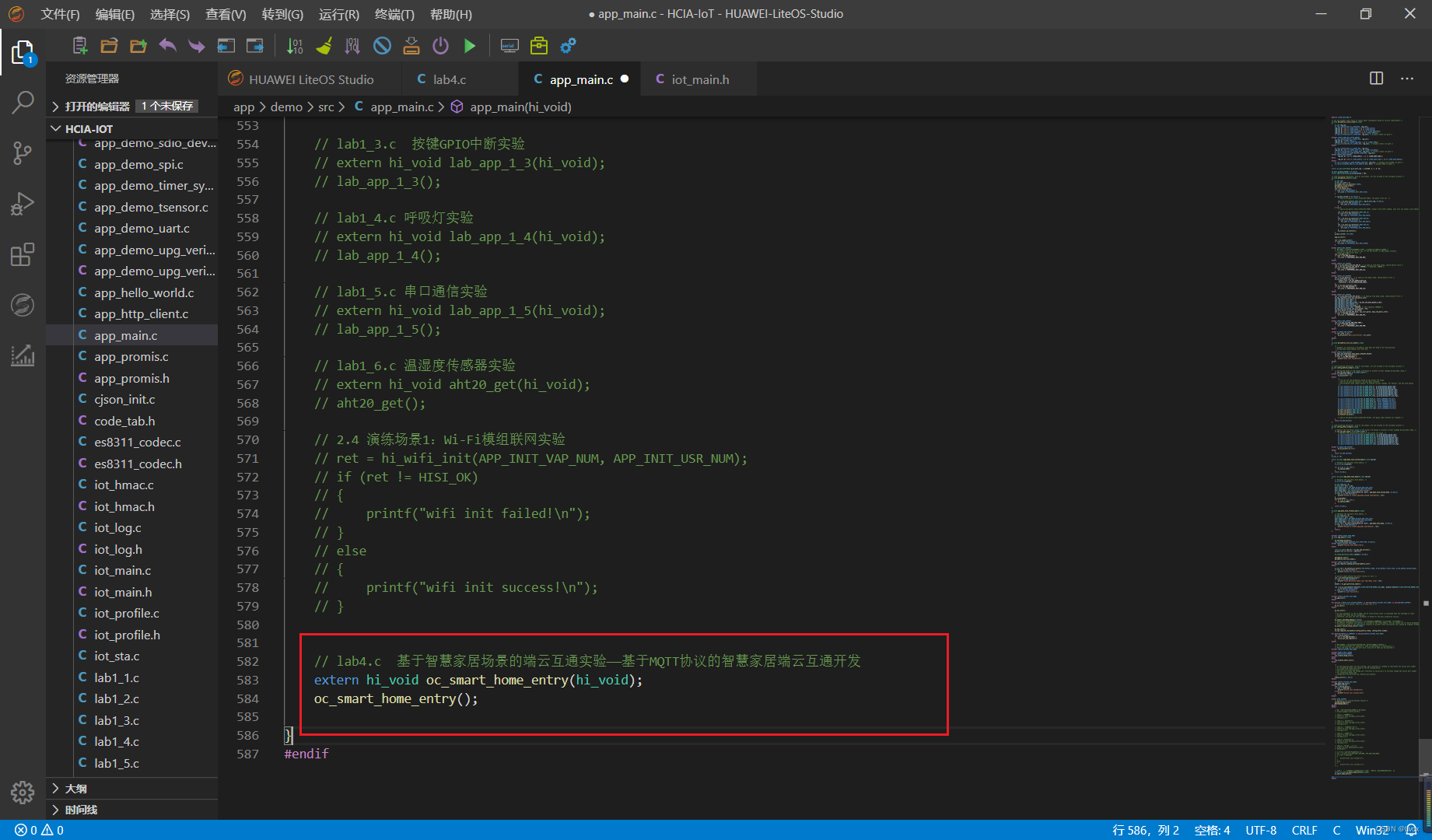

13. 在app_main.c中添加调用lab4的代码

14. 编译、烧录并重置开发板

编译成功如下所示：

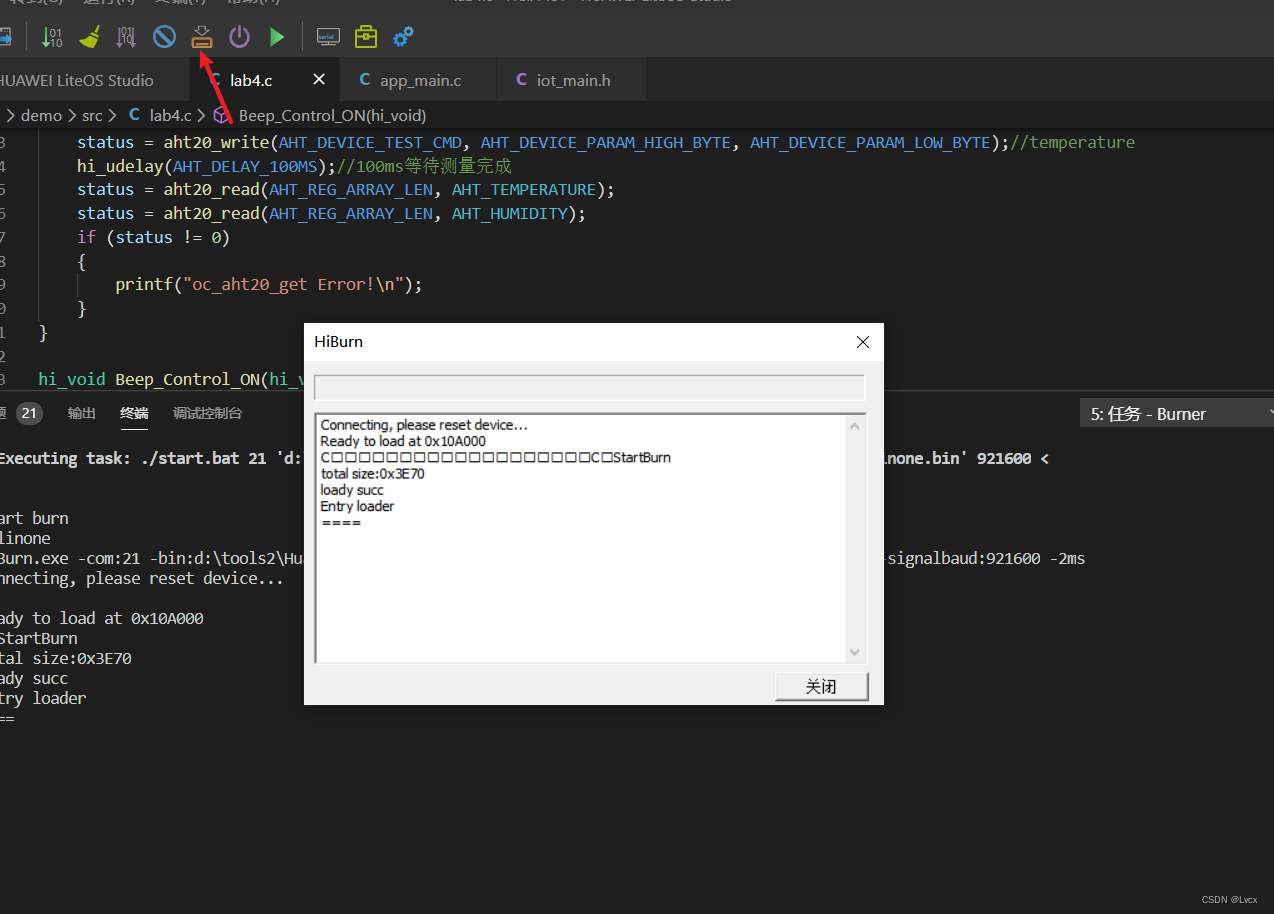

进行烧录

烧录成功后，重置的结果：

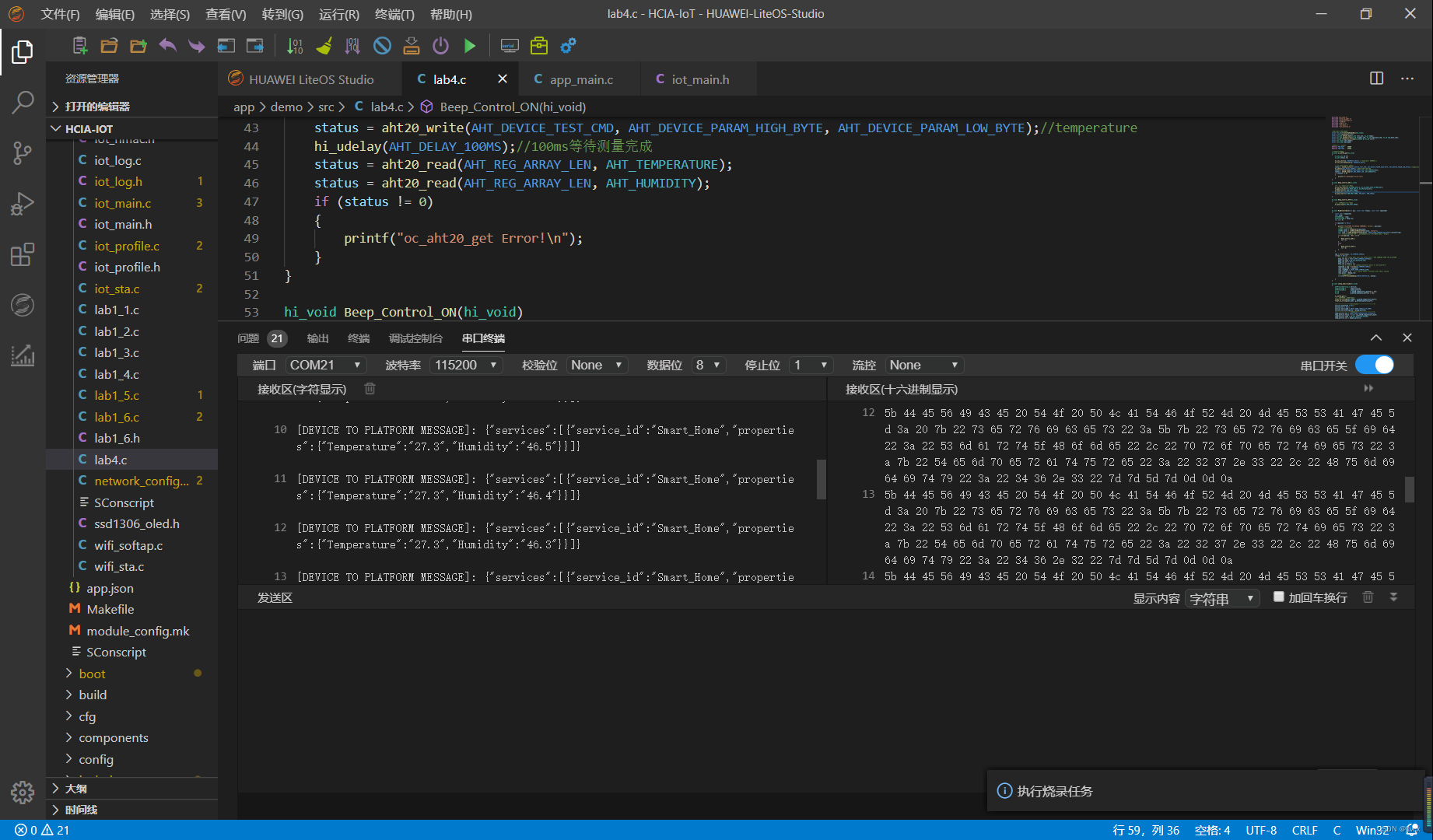

15. 在云平台上查看结果
