在 Vayo-Gerber View 中打开一个Gerber数据，测量方法如下：

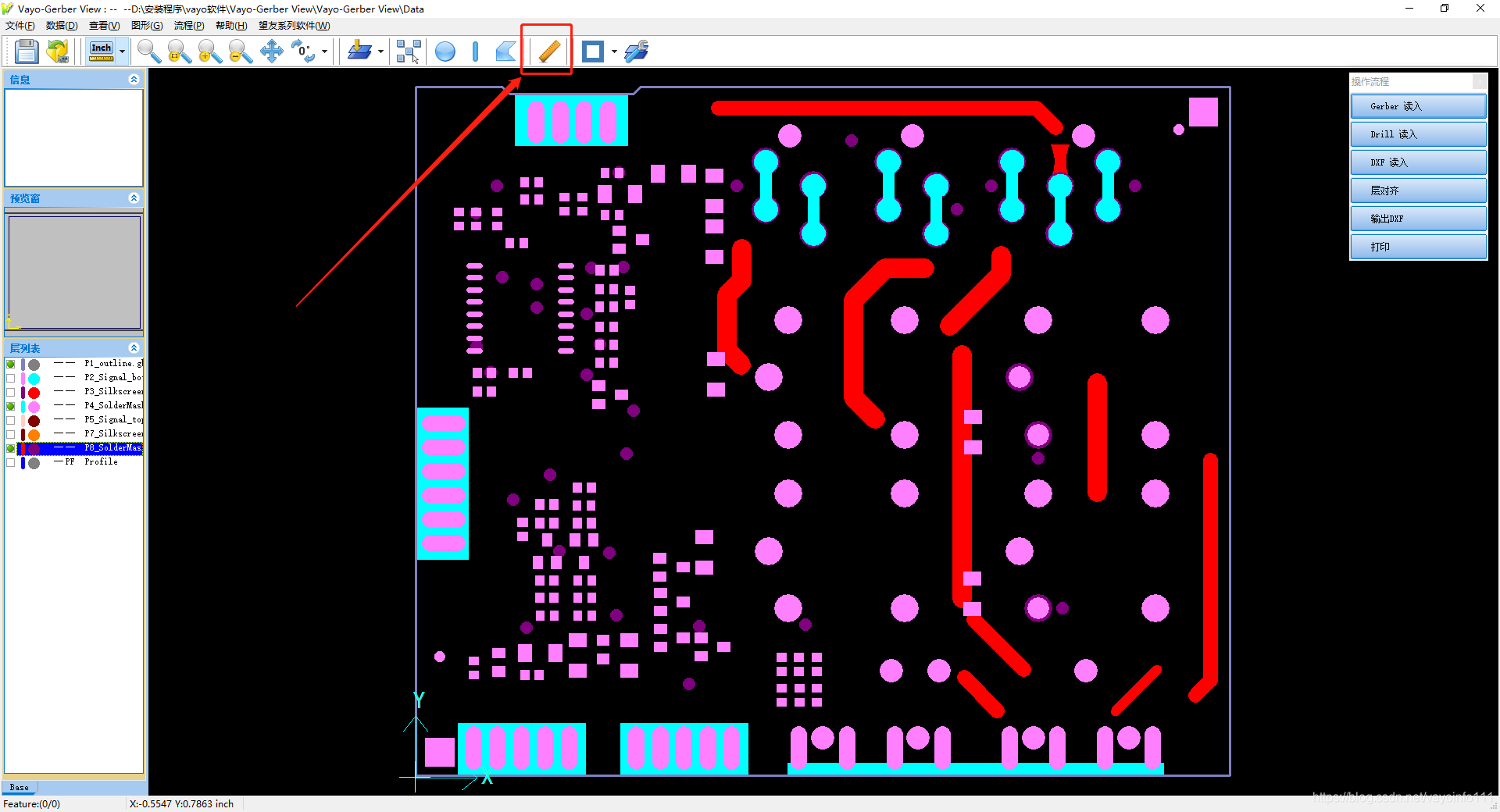

第一步：在工具栏选中“测量”功能按钮
Vayo-Gerber VIew

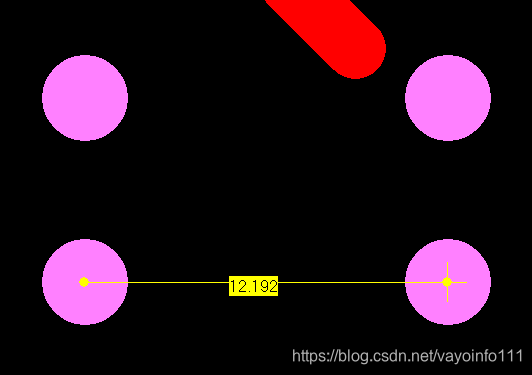

第二步：鼠标左键点击测量起、始位置即可。
Vayo-Gerber View

测量小技巧：
1.测量焊盘或孔中心时，按下Ctrl键即可显示中心位置
2.如需改变测量单位，不用重复操作，只需点击工具栏的下图位置即可，切换后自动显示当前单位下的测量值。
Vayo-Gerber View

切换单位为inch时的显示结果
Vayo-Gerber View

这个软件非常好用，推荐大家下载使用：
http://www.vayoinfo.net/gview_Download.aspx
