DELL R610的远程管理卡的问题

背景

最近公司部署了一个小机房，于是部署网管网就成了必然，也就是所谓的带外管理，但是DELL R610的网管网 网络接口 配置让我很是头晕。

过程

• R610机器我们的本身没有单独的iDRAC（其实就是Express版本，不是Enterprise版本），只是网卡倒是有4个
• R610的网管网，主要是复用接口，有Shared，Shared with XX， 等，我得看看资料去。

调研

貌似第一块网卡既可以供上层操作系统使用，也可以供iDRAC使用

• 这里写链接内容


iLo的网络接口模式

• 从真实服务器里面搞到的， 远程访问 > 配置

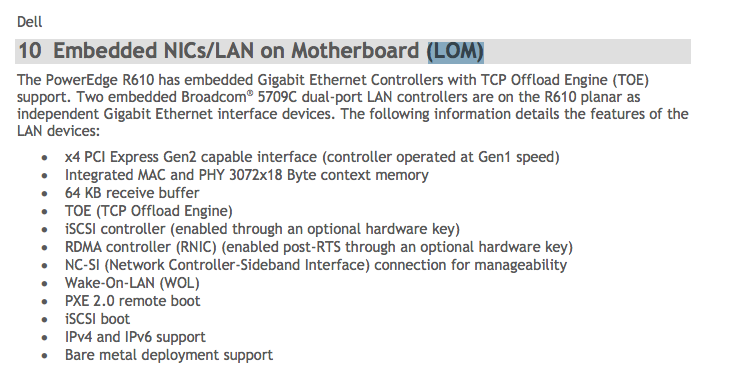

• 从上一节的PDF里面查询啥叫LOM

• 一篇不错的帖子

iDRAC的网卡模式，如果仅仅是Share，那么从所有网卡会接收数据，但是知会从第一块网卡发送数据。
如果选择Shared LOM2，那么如果第一张网卡坏了，那么第二张网卡会继续发送数据。
如果选择Shared ALL，那么1坏了，2发送，2坏了还有3，别忘了，所有网卡都默认接收数据。

• 有一篇不错的帖子

"Dedicated"（专用）— 选择此选项可以使远程访问设备能够使用 iDRAC Enterprise 上的专用网络接口。此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。此选项只有在系统中装有 iDRAC6 Enterprise 时才可用。安装 iDRAC6 Enterprise 卡后，确保更改"NIC Selection"（NIC 选择）为"Dedicated"（专用）。这可以通过 iDRAC6 配置公用程序、iDRAC6 Web 界面或通过 RACADM 完成。
"Shared"（共享）— 选择此选项可以与主机操作系统共享网络接口。当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。远程访问设备通过 NIC 1 和 NIC 2 接收数据，但是只通过 NIC 1 发送数据。如果 NIC 1 出现故障，远程访问设备将不可访问。
"Shared with Failover LOM2"（与故障转移 LOM2 共享）— 选择此选项可以与主机操作系统共享网络接口。当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。远程访问设备通过 NIC 1 和 NIC 2 接收数据，但是只通过 NIC 1 发送数据。如果 NIC 1 出现故障，远程访问设备会故障转移到 NIC 2 进行所有数据发送。远程访问设备会继续使用 NIC 2 进行数据发送。如果 NIC 2 出现故障，远程访问设备会故障转移回 NIC 1 来进行所有数据发送，但前提是 NIC 1 中的故障已经得以纠正。
"Shared with Failover All LOMs"（与故障转移所有 LOM 共享）— 选择此选项可以与主机操作系统共享网络接口。当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。远程访问设备通过 NIC 1、NIC 2、NIC 3 和 NIC 4 接收数据，但是只通过 NIC 1 发送数据。如果 NIC 1 出现故障，远程访问设备会故障转移回 NIC 2 来进行所有数据发送。如果 NIC 2 出现故障，远程访问设备会故障转移回 NIC 3 来进行所有数据发送。如果 NIC 3 出现故障，远程访问设备会故障转移回 NIC 4 来进行所有数据发送。如果 NIC 4 出现故障，远程访问设备会故障转移回 NIC 1 来进行所有数据发送，但前提是原来的 NIC 1 故障已经得以纠正。此选项可能在 iDRAC6 Enterprise 上不可用。

• 原来Express版本不带有远程控制台功能，只是简单的开机关机以及硬件运行参数查看，但是可以通过安装iDRAC Enterprise模块就可以了，淘宝二手几十块钱搞定。
