一：会签

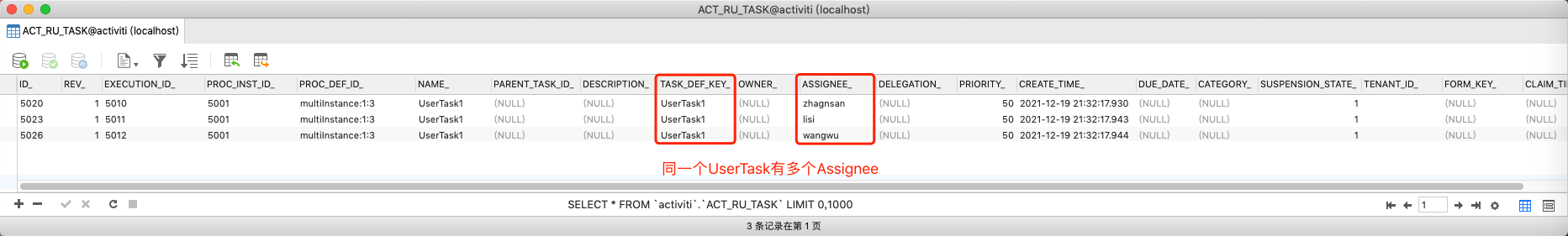

之前的任务负责人Assignee都是一个，而任务可以有多个人有权限审批，只要其中有一部分人完成审批任务就算整个任务完成。同一个任务需要多个负责人来完成被称之为“会签”。 会签就是一种投票，满足投票人数就过。

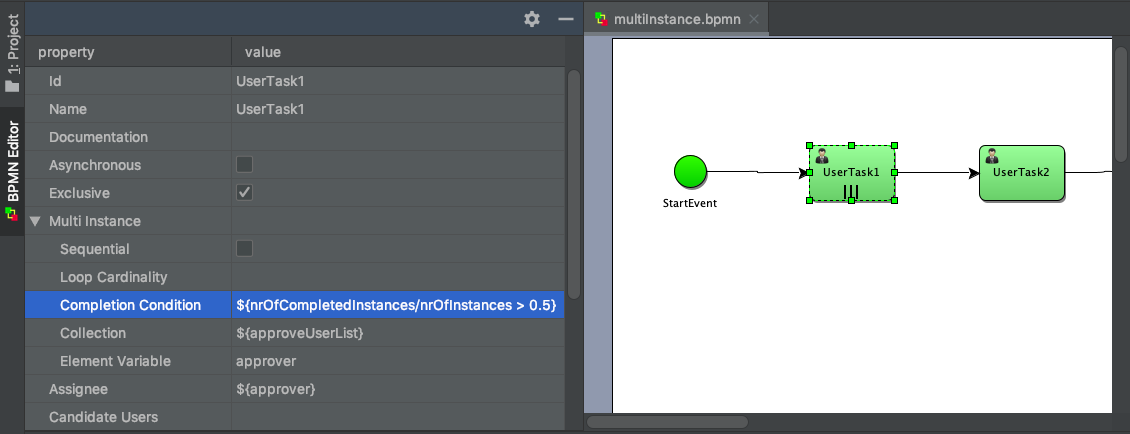

会签是通过多实例Multi Instance来设置的：

• Sequential：执行顺序，true表示多实例顺序执行，false表示多实例并行。
• Loop Cardinality：循环基数，选填，会签人数。
• Completion Condition：完成条件，Activiti预定义了3个变量，可以在UEL表达式中直接使用，可以根据表达式设置按数量、按比例、一票通过、一票否定等条件。
  • nrOfInstances：总实例数，Collection中的数量。
  • nrOfCompletedInstances：已经完成的实例数。
  • nrOfActiveInstances：还没有完成的实例数。
• Collection：Assignee集合，可以在启动实例时赋值变量。
• Element Variable：元素变量，必须和Assignee一样。
• Assignee：负责人占位符，会通过Collection自动赋值的。

// 一个人完成审批，整个任务就算通过
${nrOfCompletedInstances==1}

// 所有人完成审批，整个任务才算过
${nrOfCompletedInstances==nrOfInstances}

// 一半人以上完成审批整个任务才算通过
${nrOfCompletedInstances/nrOfInstances > 0.5}

1.1 比例条件

@Test
public void testStart() {
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    Deployment deploy = processEngine.getRepositoryService()
            .createDeployment()
            .addClasspathResource("bpmn/multiInstance.bpmn")
            .name("会签")
            .deploy();

    Map<String, Object> variables = new HashMap<>();
    variables.put("approveUserList", Arrays.asList("zhagnsan", "lisi", "wangwu"));
    processEngine.getRuntimeService()
            .startProcessInstanceByKey("multiInstance", variables);
}

// 第一负责人完成审核
taskService.complete("5020");

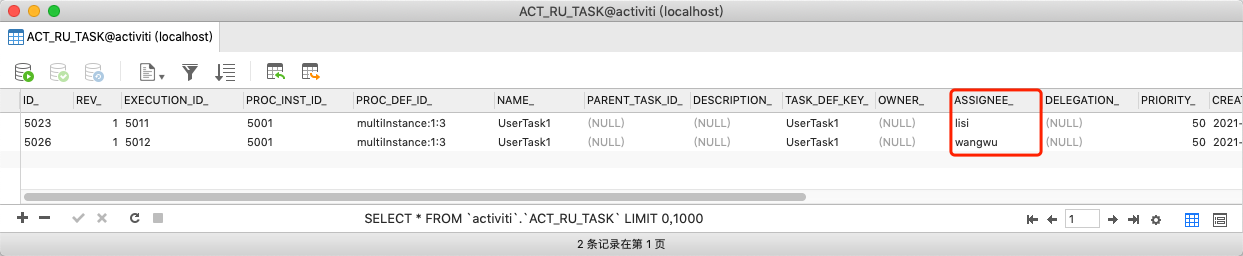

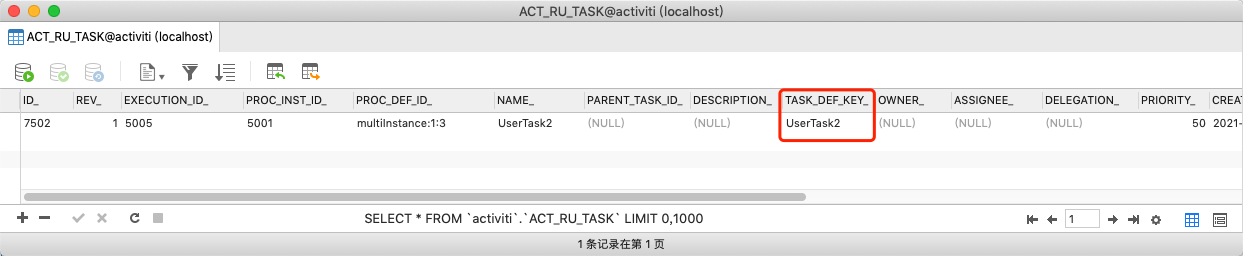

// 第二个负责人再完成，3个人有2个人完成就超过一半了，所以这个UserTask就算过了，进入下一个UserTask
taskService.complete("5023");

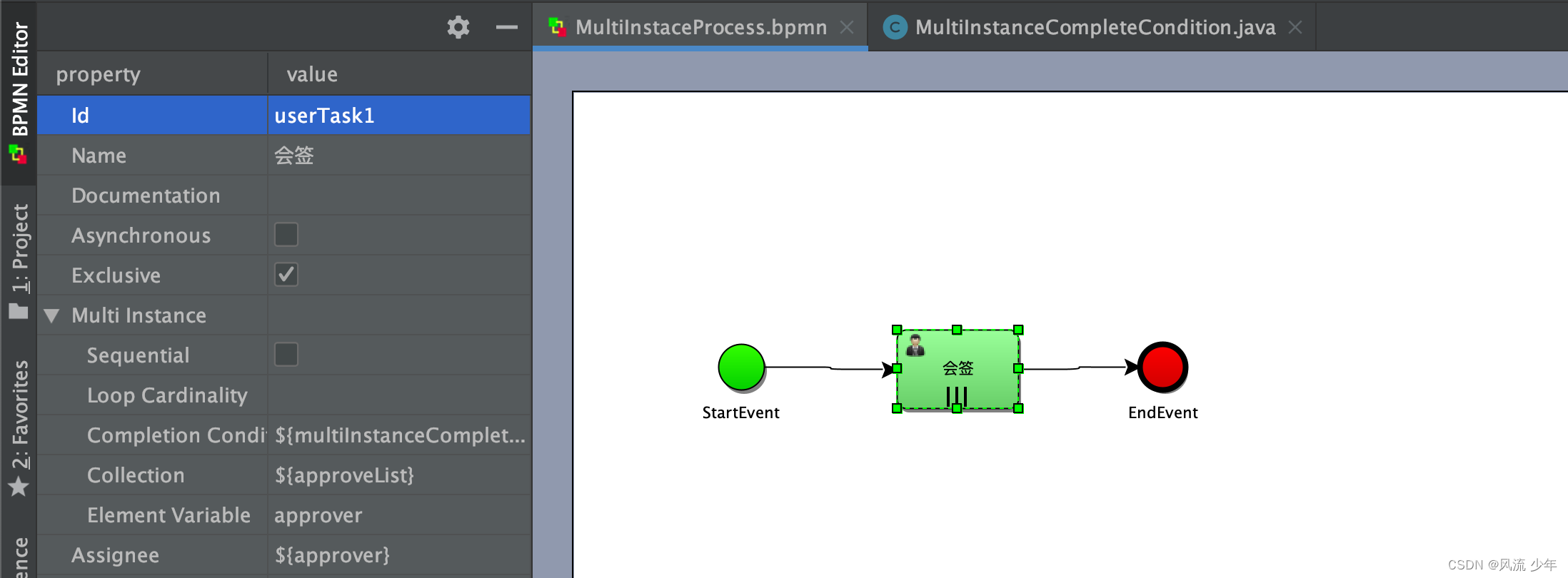

1.2 自定义会签完成条件

@Component
public class MultiInstanceCompleteCondition implements Serializable {

    public boolean isCompleteTask(DelegateExecution execution) {
        // 总会签数量
        Object nrOfInstances = execution.getVariable("nrOfInstances");
        // 会签还没有完成正在激活的数量
        Object nrOfActiveInstances = execution.getVariable("nrOfActiveInstances");
        // 已经完成的实例数
        Object nrOfCompletedInstances = execution.getVariable("nrOfCompletedInstances");
        System.out.println(nrOfInstances + "-" + nrOfActiveInstances + "-" + nrOfCompletedInstances);
        // 通过外部传参来控制整个会签是否能结束
        Boolean isCompleteTaskFlag = (Boolean)execution.getVariable("isCompleteTaskFlag");
        return isCompleteTaskFlag;
    }
}

@Test
void delopyStartProcess() {
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    Deployment deploy = processEngine.getRepositoryService()
            .createDeployment()
            .addClasspathResource("processes/MultiInstaceProcess.bpmn")
            .name("多实例自定义完成条件")
            .deploy();

    Map<String, Object> variables = new HashMap<>();
    variables.put("approveList", Arrays.asList("huihui", "mondy", "hr"));
    runtimeService.startProcessInstanceByKey("MultiInstanceProcess", variables);
}

@Test
void completeMultiInstanceTask() {
    String currentUserId = "monday";
    boolean isCompleteTaskFlag = false;
    if ("monday".equals(currentUserId)) {
        // 根据业务逻辑自定义完成条件(只要mondy审批完成整个会签就结束)
        isCompleteTaskFlag = true;
    }

    Map<String, Object> variables = new HashMap<>();
    variables.put("isCompleteTaskFlag", isCompleteTaskFlag);

    Task task = taskService.createTaskQuery()
            .processInstanceId("7501")
            .taskAssignee("mondy")
            .singleResult();
    taskService.complete(task.getId(), variables);
}

---

二：或签

或签和会签都是使用的多实例来完成的（一个节点有多个人Assignee审批），不同的只是完成条件(Completion Condition)不同而已：

• 会签：审批完成条件可以任意设置，可以一个人审批、几个人审批、所有人审批等。
• 或签：审批条件时只要或者至少有一个人审批（无论通过或者拒绝），整个节点就会流转，完成条件：${nrOfCompletedInstances >= 1}。

2.1 通过

Deployment deploy = repositoryService.createDeployment()
       .addClasspathResource("processes/MultiInstaceProcess.bpmn")
       .name("或签流程")
       .deploy();

ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("MultiInstanceProcess");
Task task = taskService.createTaskQuery().processInstanceId(processInstance.getId()).singleResult();
taskService.setAssignee(task.getId(),"zhangsan");

Map<String, Object> variables = new HashMap<>();
variables.put("approveList", Arrays.asList("huihui", "mondy", "hr"));
taskService.complete(task.getId(), variables);

task = taskService.createTaskQuery().processInstanceId(processInstance.getId()).taskAssignee("huihui").singleResult();
taskService.complete(task.getId());

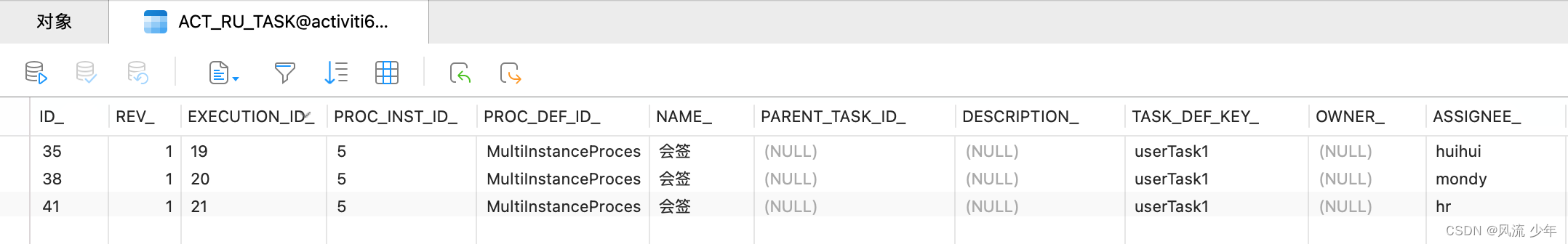

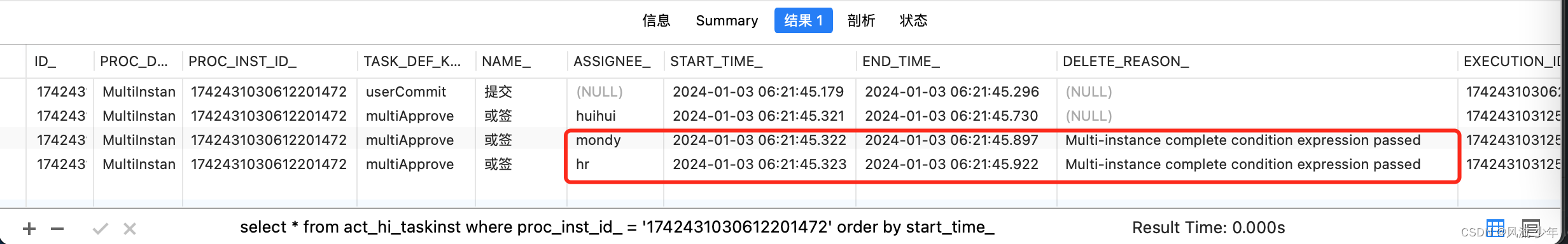

会签节点审批人有3个：“huihui”, “mondy”, “hr”，其中"huihui"审批通过，整个审批节点流转到下一个节点。act_ru_task 删除该流程实例下的所有认为，act_hi_taskinst 所有会签人审批完成，end_time_都有值，真正审批的那个人delete_reason_是null，其它会签人的删除原因是有值的 “Multi-instance complete condition expression passed”。

2.2 审批拒绝

Deployment deploy = repositoryService.createDeployment()
        .addClasspathResource("processes/MultiInstaceProcess.bpmn")
        .name("或签流程")
        .deploy();

ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("MultiInstanceProcess");
Task task = taskService.createTaskQuery().processInstanceId(processInstance.getId()).singleResult();
taskService.setAssignee(task.getId(),"zhangsan");

Map<String, Object> variables = new HashMap<>();
variables.put("approveList", Arrays.asList("huihui", "mondy", "hr"));
taskService.complete(task.getId(), variables);

// 多实例拿第一个
task = taskService.createTaskQuery().processInstanceId(processInstance.getId()).list().get(0);

String currentTaskId = task.getId();
String targetTaskDefKey = "userCommit";
MoveTaskCommand moveTaskCommand = new MoveTaskCommand(currentTaskId, targetTaskDefKey);
managementService.executeCommand(moveTaskCommand);

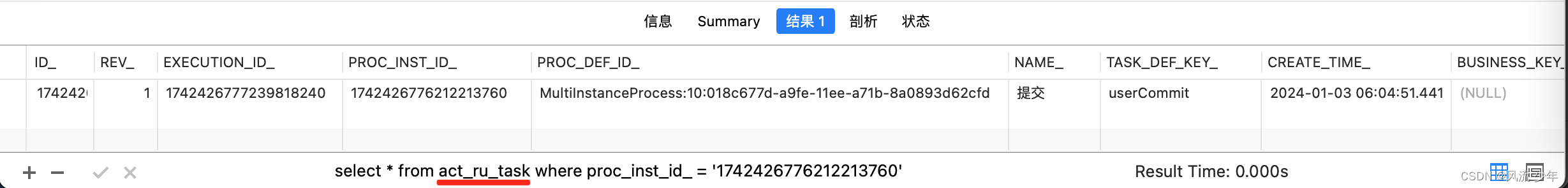

act_ru_task 退回到上一节点。

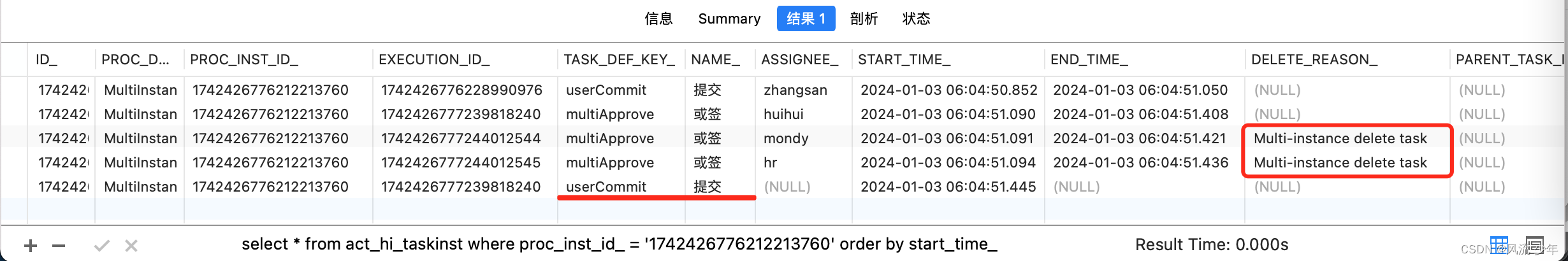

act_hi_taskinst 中所有会签节点end_time_都有值了，但是delete_reason_不同，节点退回到上一个节点了（注意：MoveTaskCommand是自己实现的，这里如果如果不想其它审批人的end_time_为null时可以修改该方法实现）。

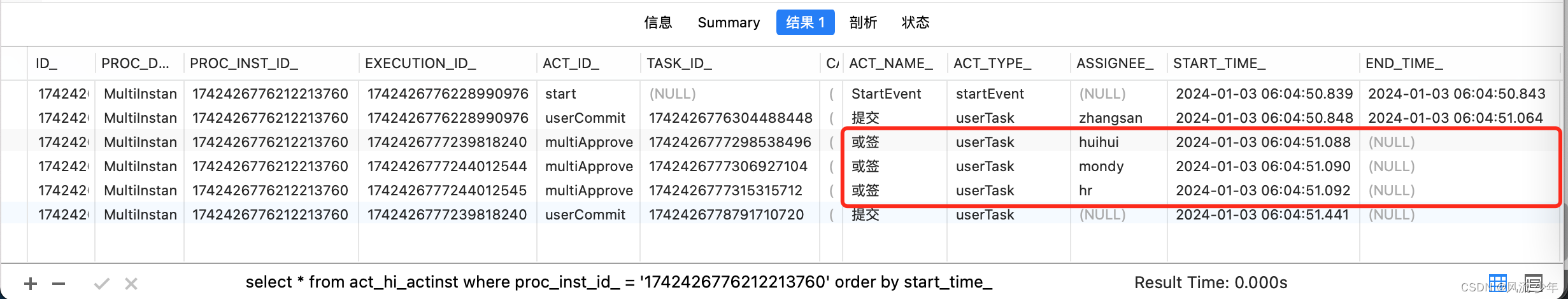

act_hi_actinst 这里的end_time_都为null。
