墨刀基础篇(一) ：3.常用组件(基础)

1.圆形&线条

圆形、线条和矩形完全一样，没有什么特殊的。

2.图片

2.1 图片填充

图片组件墨刀新增了快速设置图片的功能，非常好用，支持3中方式快速设置图片：

• 可以设置本地图片。

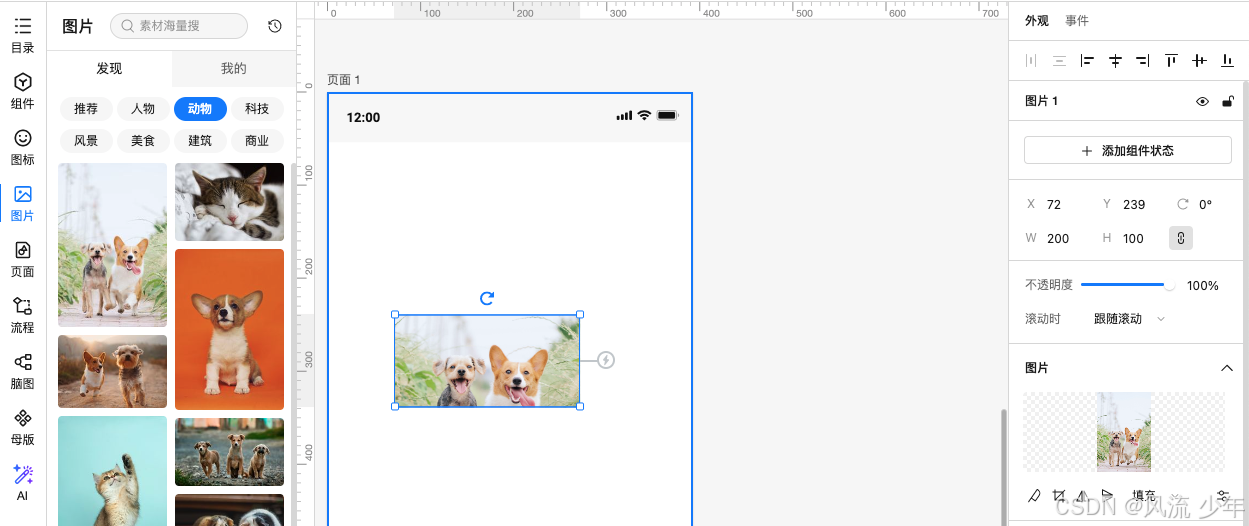

• 也可以使用墨刀的自带的图片库，图片库有各种类型的图片推荐（人物、动物、科技、风景、美食、建筑、商业），选中图片组件，单击图片库中的图片即可。

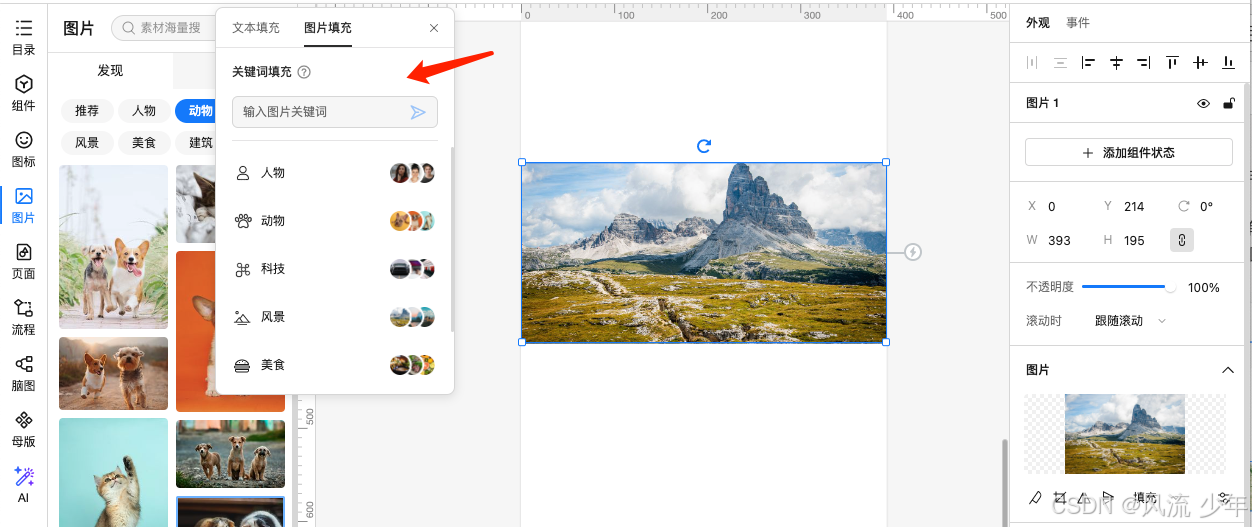

• 也可以使用智能填充，选择要填充的图片类型，直接单击即可，智能填充不能选择图片，不满意就继续单击替换成下一张。

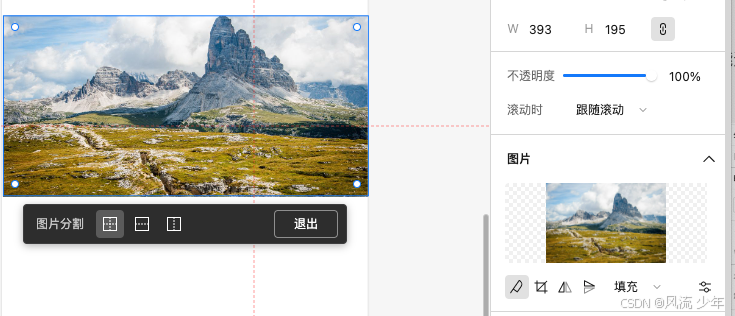

2.2 图片分割

图片可以上下、左右、十字分割。

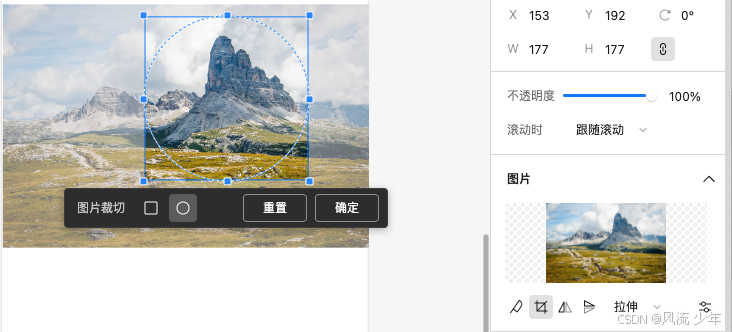

2.3 图片裁切

2.4 左右翻转&上下翻转

2.5 填充&拉伸

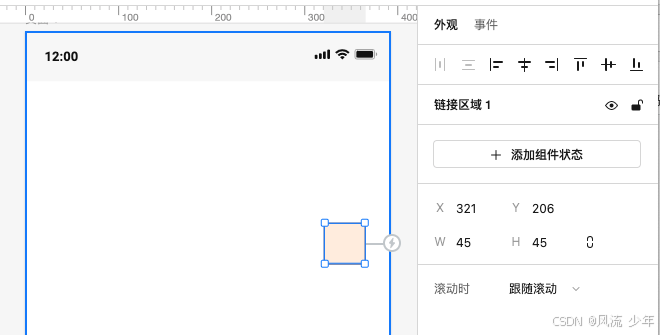

3.链接区域

链接区域是一个没有内容也不显式的组件，链接区域只能添加事件。
有的时候需要在页面的特定区域触发事件，就可以通过链接区域来实现。

4.按钮

按钮和矩形没什么区别。

5.占位符

占位符用来表示内容，当没有正常的数据来填充原型图的时候，通过使用占位符来表示内容。

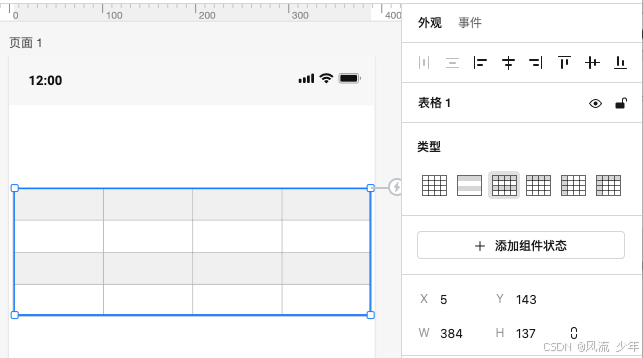

6.表格

表格常用于Web后台显示数据比较多。

7.批注

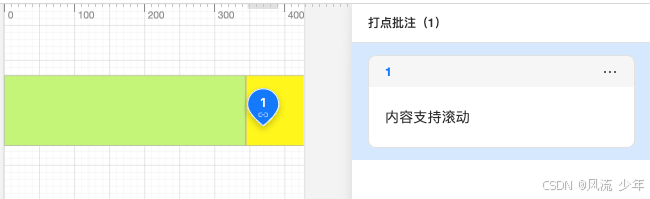

打点批注

批注是对内容进行解释备注，也可以用来将需求文档粘贴进去，直接将打点批注拖拽到对应的组件上即可。预览的时候可以点击查看具体的批注内容。

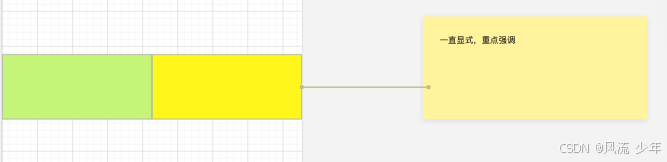

卡片批注

卡片批注在浏览页面就一直显示，用于对重要内容进行突出解释。

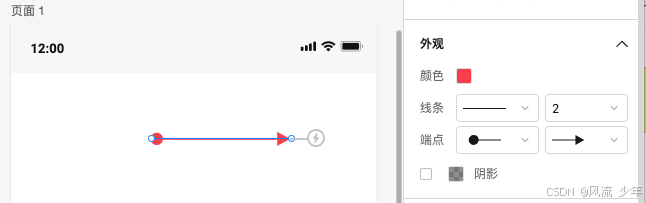

8.箭头

箭头可以调整颜色、线条样式、线条粗细、两边端点等。

9.动态组件

• 动态组件是除了文件和矩形之外最重要的一个组件。文本和矩形是一切组件的基础，而动态组件是复杂组件的根本。
• 动态组件就是可以拥有多个状态，每个状态可以放不同的内容，每个状态之间可以互相切换，每个状态不同内容状态之间互相切换就能达到内容动态切换。
• 动态组件默认有一个白色背景可以删除掉。
• 可以选择页面中的某个组件，然后将该组件转为动态面板。

橘色框表示动态组件内容的大小（可视区域），可以拖动状态1上的小闪电指向状态2，通过拖动状态2上的小闪电指向状态1，这样就是单击状态1跳转到状态2，单击状态2跳转到状态1。

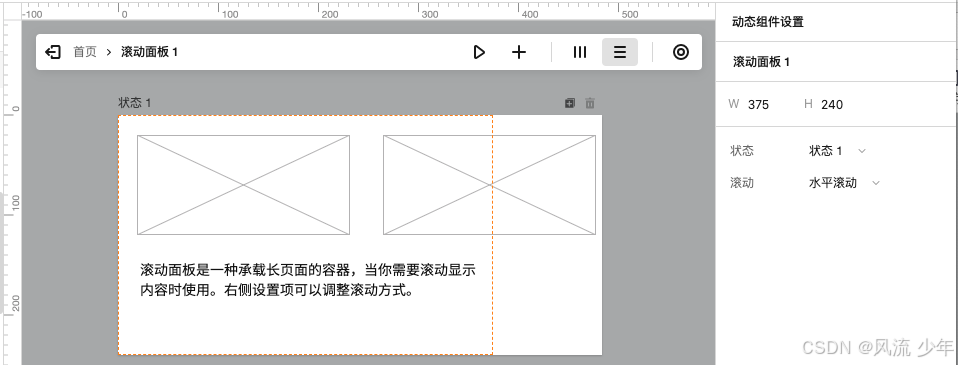

10.滚动面板

滚动面板也是通过动态组件制作而成的，只是滚动面板只有一个状态，当内容超出橘色框后就会在水平方向或者垂直方向有滚动条，可以滚动查看内容。

11.浮层

可以将浮层作为蒙版，也可以用浮层制作弹框。浮层和其它组件不一样，不需要将浮层放到页面上，而是直接放在画布的任意一个地方即可，支持 打开浮层、关闭浮层、切换浮层 事件。

浮层有个特性就是当打开浮层后，点击浮层以外的任何地方都可以关闭浮层。

浮层弹出的位置也可以设置多种：

• 中心位置
• 左上角
• 顶部居中
• 右上角
• 左下角
• 底部居中
• 右下角
• 手动调整

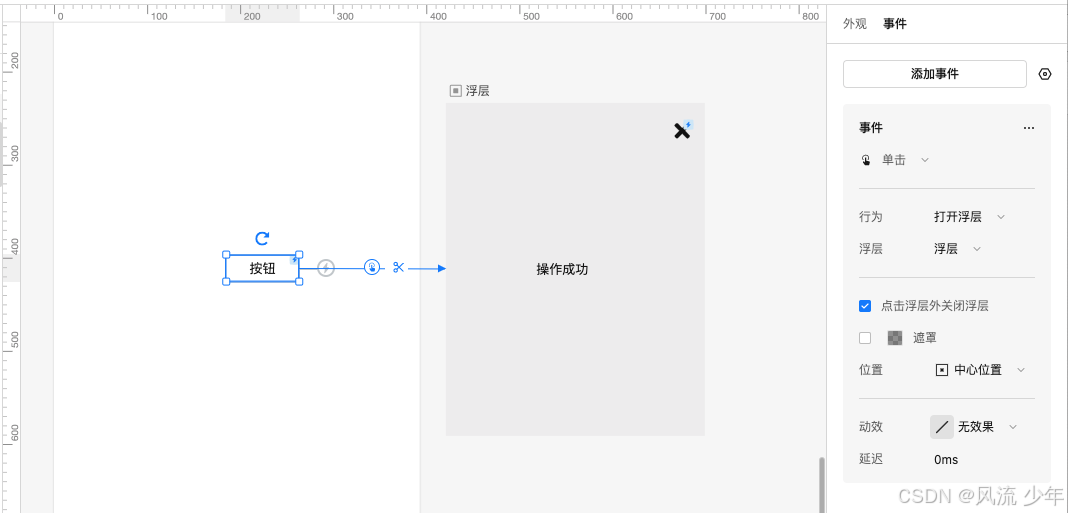

点击某个按钮，弹框提示（打开浮层），然后关闭框（关闭浮层）。
