WCL45C-750mA电流传感器：高精度测量与工业应用解决方案

一、产品概述

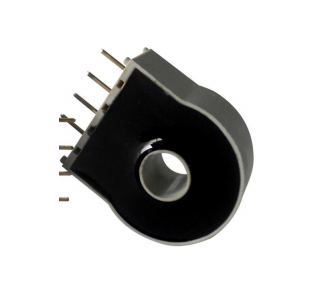

WCL45C-750mA是一款基于霍尔效应原理设计的闭环电流传感器，专为工业环境中的直流/交流电流测量而优化。其核心参数包括750mA额定测量电流、±0.5%FS高精度和5V标准输出电压，适用于需要精确电流监控的电力电子系统。

二、核心技术参数
| 类别         | 参数指标                   |
|--------------|---------------------------|
| 测量范围     | 0-1000mA                  |
| 供电电压     | +12VDC (±5%)              |
| 线性度误差   | ≤0.3%FS                   |
| 响应时间     | <200μs                    |
| 绝缘耐压     | 3kV (50Hz, 1分钟)         |
| 工作温度     | -40℃~+85℃                 |
| 质量         | 16g（紧凑型设计）         |
三、核心优势
1. 无接触测量
采用非侵入式设计，消除传统电流检测的插入损耗，保持系统能效。
2. 动态性能卓越
在单根导体完全填充初级孔径时，可实现最优di/dt响应特性，满足瞬态电流检测需求。
3. 环境适应性
通过强化抗干扰设计（High Immunity to External Interference），可在强电磁环境中稳定工作。
4. 安装友好性

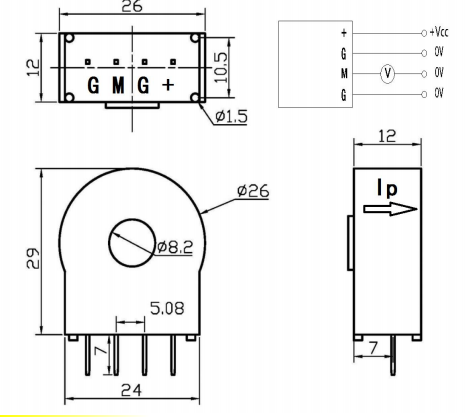

体积仅45mm级尺寸，支持PCB直插安装（推荐孔径Φ1.0mm），节省设备空间。
四、典型应用场景
• 电力转换系统：UPS、SMPS开关电源的电流闭环控制
• 电机驱动：交流变频器、直流电机驱动器的过流保护
• 工业设备：电焊机电源管理、通信基站电源监控
• 新能源系统：光伏逆变器、储能系统电流采样
五、安装使用规范
1. 方向敏感性
确保初级电流方向与壳体箭头标识一致，保证输出电压极性正确。
2. 热管理要求
初级导体温度需严格控制在100℃以下，建议配合散热设计使用。
3. 焊接工艺
推荐波峰焊温度265℃±5℃，避免高温导致磁性材料性能劣化。
4. 安全隔离
3kV电气隔离强度可满足工业设备安全标准，但需注意二次侧电路共地问题。
六、选型扩展服务
作为标准型号，WCL45C系列支持深度定制：
• 测量范围扩展（最高可达千安级）
• 输出电压调整（1~5V可编程）
• 接口定制（连接器/线缆方案）
• 特殊环境适配（宽温型、防爆型）
结语
WCL45C-750mA凭借其优异的测量精度和工业级可靠性，已成为电力电子系统电流检测的主流解决方案。随着工业4.0对设备智能化需求的提升，该传感器在预测性维护、能效优化等新兴领域展现出更大应用潜力。
