FIB系统分析二(linux网络协议栈笔记)

FIB配置过程续

当给设备设置IP地址的的时候，内核给inetdev_chain通知链发送了一个NETDEV_UP事件，FIB系统正好对这个事件感兴趣，就把下面这个结构注册到了inetaddr_chain上：

static struct notifier_block fib_inetaddr_notifier = {
    .notifier_call = fib_inetaddr_event,

 };

为什么FIB系统会对这个事情感兴趣？因为给设备分配IP地址相对于给系统增加一条type为RTN_LOCAL的路由，其路由范围是RT_SCOPE_HOST，没错吧？给系统增加IP地址，其实也就和路由软件（OSPF、RIP等）往内核里增加路由表项一样，基本的流程相同，只是个别参数不同而已（我甚至觉得，路由可以理解为地址，区别在于这是别人的地址，以后如果实在不理解路由的本质，你就把它认为是别人的地址就得了）。重点在这里是你了解了FIB系统是如何增删路由表项的。

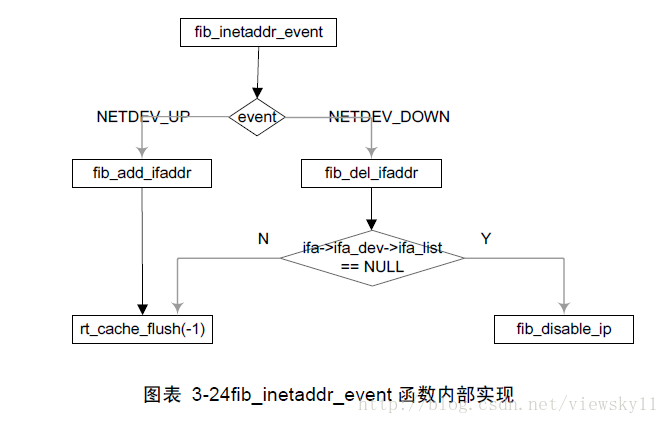

其回调函数就是fib_inetaddr_event，此函数如果收到NETDEV_DOWN消息，它就删除FIB中存在的地址，如果ifa_dev->ifa_list是空，则disable这个设备，否则就刷新一下路由cache（注意，这里是路由cache，不是FIB表）

很明显，目前的流程是走向了左边。其参数就是inet_insert_ifa中传入的ifa。我们只是访问其成员变量，而不再更改。

void fib_add_ifaddr(struct in_ifaddr *ifa)
{
    struct in_device *in_dev = ifa->ifa_dev;
    struct net_device *dev = in_dev->dev;
    struct in_ifaddr *prim = ifa;
    __be32 mask = ifa->ifa_mask;
    __be32 addr = ifa->ifa_local;
    __be32 prefix = ifa->ifa_address & mask;

    if (ifa->ifa_flags & IFA_F_SECONDARY) {
        prim = inet_ifa_byprefix(in_dev, prefix, mask);
        if (!prim) {
            pr_warn("%s: bug: prim == NULL\n", __func__);
            return;
        }
    }

    //如果是loopback接口配置，addr是127.0.0.1，而配置例子中192.168.18.2
    fib_magic(RTM_NEWROUTE, RTN_LOCAL, addr, 32, prim);

    if (!(dev->flags & IFF_UP))
        return;

    /* Add broadcast address, if it is explicitly assigned. */
    if (ifa->ifa_broadcast && ifa->ifa_broadcast != htonl(0xFFFFFFFF))
    //ifa->ifa_broadcast是192.168.18.255，而对于loopback接口是不会进入这一行
        fib_magic(RTM_NEWROUTE, RTN_BROADCAST, ifa->ifa_broadcast, 32, prim);

    if (!ipv4_is_zeronet(prefix) && !(ifa->ifa_flags & IFA_F_SECONDARY) &&
        (prefix != addr || ifa->ifa_prefixlen < 32)) {
        //第二个参数loopback接口是RTN_LOCAL, prefix是127，而配置例子对应的是RTN_UNICAST，prefix是192.168.18，这导致它们存取的FIB表不一样。
        if (!(ifa->ifa_flags & IFA_F_NOPREFIXROUTE))
            fib_magic(RTM_NEWROUTE,
                  dev->flags & IFF_LOOPBACK ? RTN_LOCAL : RTN_UNICAST,
                  prefix, ifa->ifa_prefixlen, prim);

        /* Add network specific broadcasts, when it takes a sense */
        if (ifa->ifa_prefixlen < 31) {
        //loopback接口prefix是127, 而配置例子是192.168.18
            fib_magic(RTM_NEWROUTE, RTN_BROADCAST, prefix, 32, prim);
        //loopback接口的prefix|~mask是255.255.255.127，而配置例子是192.168.18.255
            fib_magic(RTM_NEWROUTE, RTN_BROADCAST, prefix | ~mask,
                  32, prim);
        }
    }
}

我们已经给出函数中调用fib_magic的第三个参数。根据这些参数我们看看它的执行是什么结果：

/*创建并初始化一个核内路由命令消息，这实际是和netlink消息的处理过程
*（请参考inet_rtm_newaddr函数）一样，
* 但是又不能直接引用netlink的代码，因为不太好设置传入的参数。在处理这些FIB 引擎时，netlink已经被锁住*/
static void fib_magic(int cmd, int type, __le16 dst, int dst_len, struct dn_ifaddr *ifa)
{
    struct dn_fib_table *tb;
    struct {
        struct nlmsghdr nlh;
        struct rtmsg rtm;
    } req;
    struct {
        struct nlattr hdr;
        __le16 dst;
    } dst_attr = {
        .dst = dst,
    };
    struct {
        struct nlattr hdr;
        __le16 prefsrc;
    } prefsrc_attr = {
        .prefsrc = ifa->ifa_local,
    };
    struct {
        struct nlattr hdr;
        u32 oif;
    } oif_attr = {
        .oif = ifa->ifa_dev->dev->ifindex,
    };
    struct nlattr *attrs[RTA_MAX+1] = {
        [RTA_DST] = (struct nlattr *) &dst_attr,
        [RTA_PREFSRC] = (struct nlattr * ) &prefsrc_attr,
        [RTA_OIF] = (struct nlattr *) &oif_attr,
    };

    memset(&req.rtm, 0, sizeof(req.rtm));
//获得ip_fib_main_table或ip_fib_local_table的指针，而不是根据其函数名创建一个新的FIB表

    if (type == RTN_UNICAST)
        tb = dn_fib_get_table(RT_MIN_TABLE, 1);
    else
        tb = dn_fib_get_table(RT_TABLE_LOCAL, 1);

    if (tb == NULL)
        return;

//下面就开始构造一个nlm和rtm消息体，其实仅仅是把它们传入tb_insert函数，而非要把他们真正发送出去
    req.nlh.nlmsg_len = sizeof(req);
    req.nlh.nlmsg_type = cmd;
    req.nlh.nlmsg_flags = NLM_F_REQUEST|NLM_F_CREATE|NLM_F_APPEND;
    req.nlh.nlmsg_pid = 0;
    req.nlh.nlmsg_seq = 0;

    req.rtm.rtm_dst_len = dst_len;
    req.rtm.rtm_table = tb->n;
//要记住这种方式下尽管是用户运行ifconfig命令产生了路由，但实际是由内核产生了路由
    req.rtm.rtm_protocol = RTPROT_KERNEL;
    req.rtm.rtm_scope = (type != RTN_LOCAL ? RT_SCOPE_LINK : RT_SCOPE_HOST);
    req.rtm.rtm_type = type;

//往系统配置地址本质就是往路由系统增加一个比较特殊的路由，所以cmd是NEWROUTE，而不是NEWADDR
    if (cmd == RTM_NEWROUTE)
        tb->insert(tb, &req.rtm, attrs, &req.nlh, NULL);
    else
        tb->delete(tb, &req.rtm, attrs, &req.nlh, NULL);
}

tb->insert在此指向了fn_hash_insert。

static int fn_hash_insert(struct fib_table *tb, struct fib_config *cfg)
{
    struct fn_hash *table = (struct fn_hash *) tb->tb_data;
    struct fib_node *new_f, *f;
    struct fib_alias *fa, *new_fa;
    struct fn_zone *fz;
    struct fib_info *fi;
    u8 tos = cfg->fc_tos;
    __be32 key;
    int err;
    /*cfg->fc_dst_len网络掩码长度*/
    if (cfg->fc_dst_len >
