CX341A 安装驱动与刷固件

参考

驱动安装1

DPDK编译：支持Mellanox 25Gbps网卡 - 知乎

NVIDIA Mellanox CX网卡固件、驱动系列操作 - 知乎

驱动安装2

Mellanox网卡驱动安装指南 Mellanox OFED_崇尚匀速 追求极致的技术博客_51CTO博客

驱动与固件：

家用万兆网络指南 6 - 比网线还便宜的双口万兆网卡. 如何给Mellanox网卡刷固件或备份固件 - 知乎

---

OFED的说明

MLNX_OFED: Firmware - Driver Compatibility Matrix

官方驱动安装教程

Installing Mellanox OFED - MLNX_OFED v4.6-1.0.1.1 - NVIDIA Networking Docs

SR-IOV NVIDIA教程

Single Root IO Virtualization (SR-IOV) - MLNX_OFED v4.9-4.1.7.0 LTS - NVIDIA Networking Docs

---

安装windows 驱动

装网卡驱动

首先装驱动, Windows 下的 Mellanox 网卡的驱动叫 WinOF (适用于 ConnectX3及以下, 如果你魔改OCP卡, 就是这个), WinOF2(ConnextX4及以上). 下载地址在: winof download.

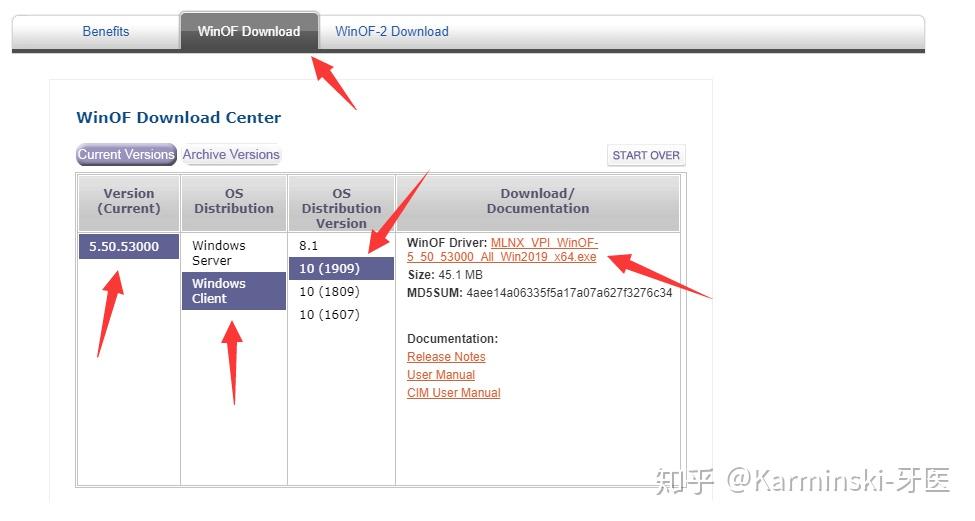

见下图, 拉到网页底下就有这个选项, 选择你的操作系统和操作系统版本. 然后右侧下载. (上面的 Archive Version 还有历史版本, 方便win7啥的用.)

​

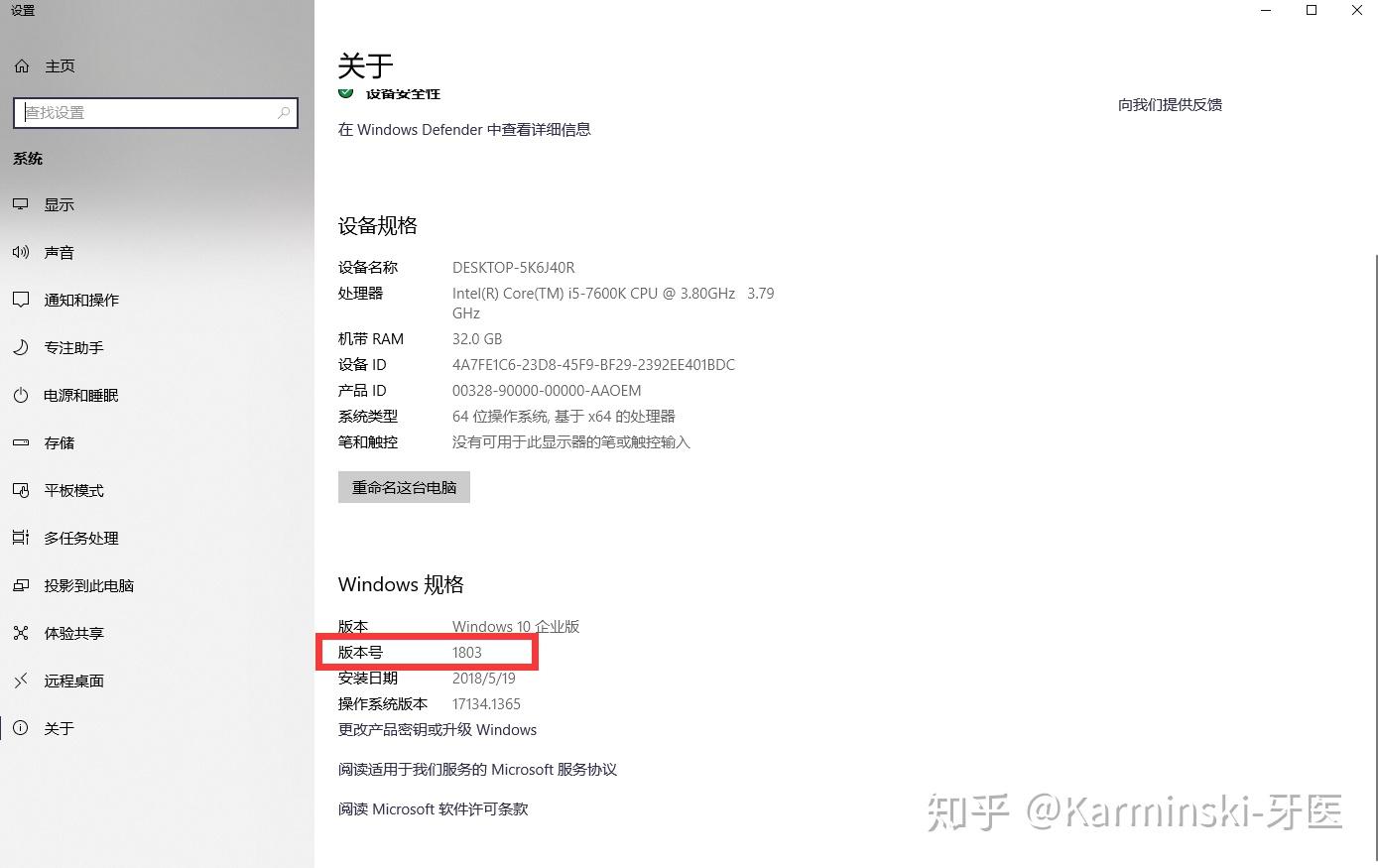

注意你的windows10版本, 如果不确定是1909, 那么右键点击开始菜单windows图标, 选择 系统(Y), 查看你的 windows 10 的子版本. 比如我这就还是1803.

​

安装驱动一路 Next 即可.

关于安装WinOF2出现故障

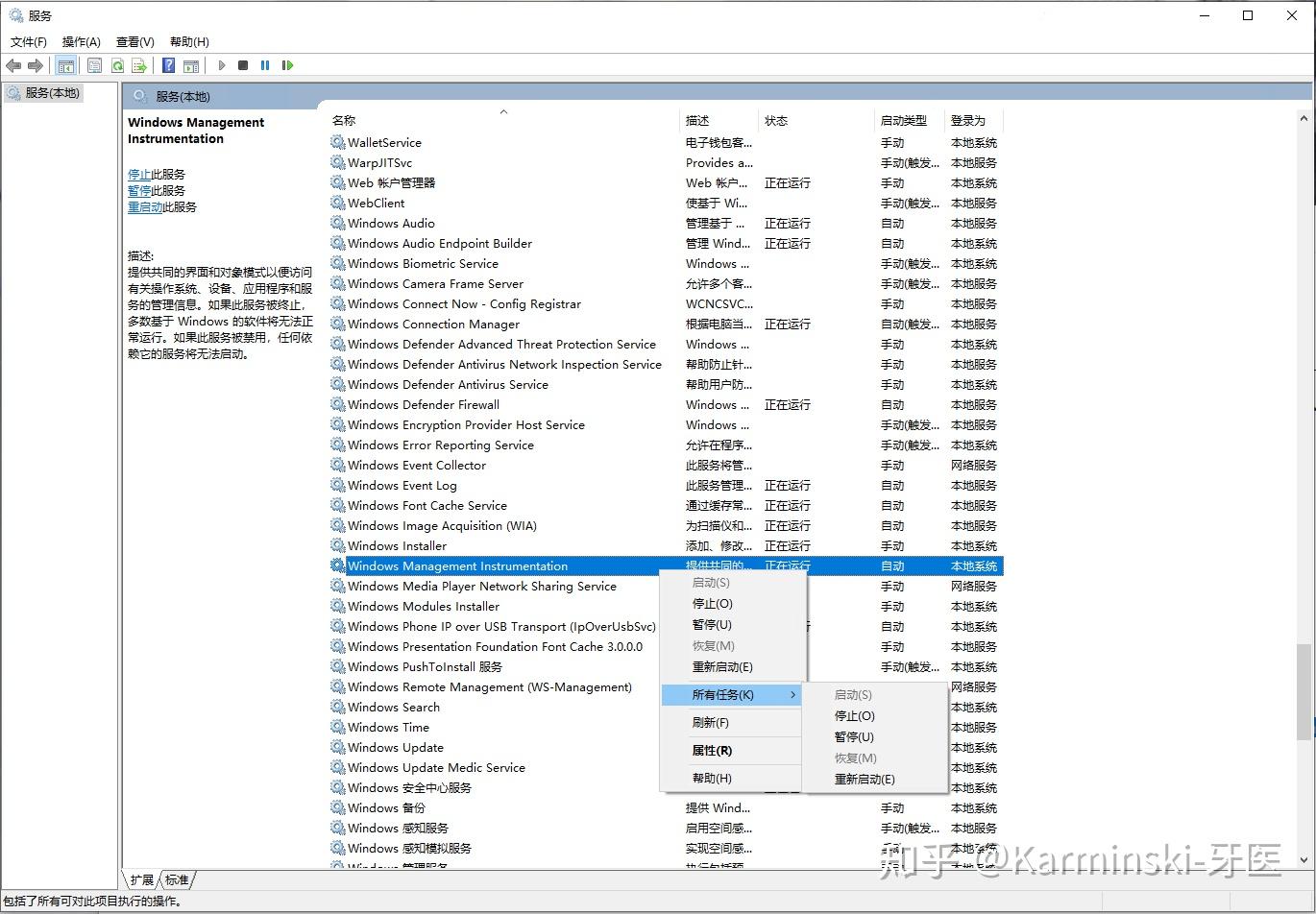

注意如果安装WinOF2出现 "MainEngineThread is returning 1603" 错误, 需要停止 windows 的 WMI 服务再试一试.

​

然后再次安装试一试. 如果还不行, 恭喜你, 重装系统吧.

下载网卡固件

如果你是魔改OCP卡, 单口变双口的, 下载地址在 connectx3en firmware downloads. 如果你是别的Mellanox卡, 请到这里自行选择 firmware-downloads

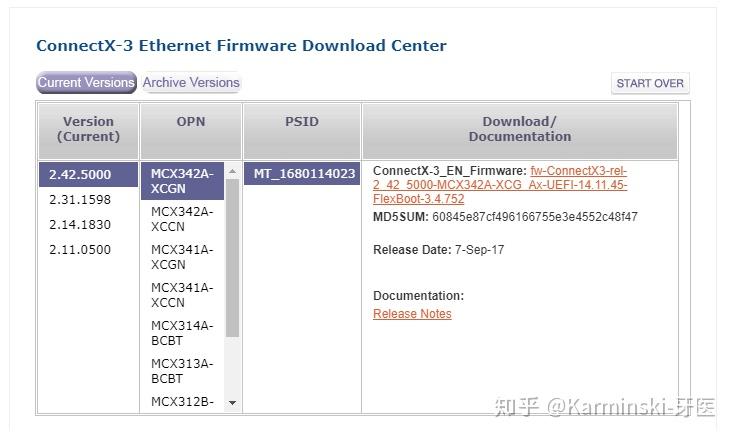

OCP卡单口变双口(这里注意看你买到的卡型号后缀是XCGN还是XCCN, 以及是312还是342, 我发现大部分老铁买到的都是342，而我那张卡是312. 需要选择正确的刷. 刷卡有风险, 评论区有老铁已经有刷故障的例子了. 请谨慎选择 )选择见下图:

​

刷固件工具 Flint

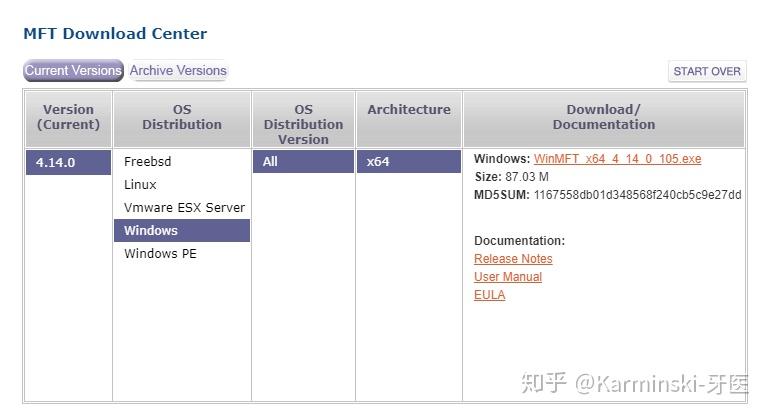

刷卡工具这里下载. 固件套件的名称叫 MFT(Mellanox Firmware Tools ), windows 下叫 WinMFT, 下载地址在firmware-tools. 网页下面有选项, 直接选你要的系统和版本就行. (上面的 Archive Version 还有历史版本.)

​

查看设备名称

用管理员打开命令提示符. 然后输入 mst status -v

c:\>mst status -v
MST devices:
------------
  mt4099_pci_cr0         bus:dev.fn=02:00.0
  mt4099_pciconf0        bus:dev.fn=02:00.0

mt4099_pci_cr0 即当前设备名称. 如果你插了不止一个Mellanox网卡, 可以看上面的bus编号. 如果还是不懂, 那就把其他卡拔掉, 只留一个.

查看当前固件

命令是 flint.bat -d {设备名称} q

例如:

c:\>flint.bat -d mt4099_pci_cr0 q
Image type:            FS2
FW Version:            2.42.5000
FW Release Date:       5.9.2017
Product Version:       02.42.50.00
Rom Info:              type=PXE version=3.4.752
Device ID:             4099
Description:           Node             Port1            Port2            Sys image
GUIDs:                 0002c90300f37bb0 0002c90300f37bb1 0002c90300f37bb2 0002c90300f37bb3
MACs:                                       0002c9f37bb0     0002c9f37bb1
VSD:
PSID:                  MT_1100120019

可以看到固件版本是 2.42.5000, PSID是 MT_1100120019, PSID (Parameter Set ID) 简单来讲可以看作是特定版本的固件签名.

关于PSID的详细信息可以看 Mellanox 的官方文档: Assigning+PSID

如何备份固件

刷新的固件之前备份下总是稳妥的.

备份的命令是flint.bat -d {设备名称} ri {备份出来的固件的文件名称}

c:\>flint.bat -d mt4099_pci_cr0 ri MT_1100120019.bin

对, 没有显示就是备份完成了, 打开文件夹看看应该出现了新文件.

如何刷固件

刷固件的命令是:

flint.bat -d {设备名称} -i {固件文件} b

如果需要强制刷不同型号的固件, 还需要在 b 前面加上 --allow_psid_change, 即:

flint.bat -d {设备名称} -i {固件文件} --allow_psid_change b

如果是魔改OCP卡, 固件文件就是你刚下载那个 fw-ConnectX3-rel-2_42_5000-MCX312A-XCB_A2-A6-FlexBoot-3.4.752.bin.zip, 记得解压缩.

c:\>flint.bat -d mt4099_pci_cr0 -i fw-ConnectX3-rel-2_42_5000-MCX312A-XCB_A2-A6-FlexBoot-3.4.752.bin --allow_psid_change b

    Current FW version on flash: 2.42.5000
    New FW version:              2.42.5000

    Note: The new FW version is the same as the current FW version on flash.

Do you want to continue? (y/n) [n] : y

    You are about tu replace current PSID on FLASH -"MT_1270110023" with a different PSID - "MT_1680110023".
    Note: It is highly recommended not to change the PSID.

Do you want to continue? (y/n) [n] : y

Burning FS2 FW image without signatures - 100%

Burning FS2 FW image without signatures - OK
Restoring signature                     - OK

如果刷不同的固件会提示你有风险(一次版本, 一次PSID都有提示), 需要按y继续. 如果确认继续, 按y即可.

好了, 这就彻底刷完了.

安装 Linux 驱动

查看debian版本:

cat /etc/debian_version

我的是 11.3 。注意！ 驱动最高就支持到 debian 10 ，所以 PVE 版本要低点

首先你需要安装 OFED 驱动。在 NVIDIA 的 Linux InfiniBand Drivers 页面可以下载到，注意选 LTS 的 4.9-4.1.7.0 版本。

驱动下载：

下载网站

Linux InfiniBand Drivers

直接下载链接https://content.mellanox.com/ofed/MLNX_OFED-4.9-5.1.0.0/MLNX_OFED_LINUX-4.9-5.1.0.0-debian10.0-x86_64.tgz

NVIDIA Firmware Tools (MFT) 安装

MFT（Mellanox Firmware Tools）是Mellanox设备的固件管理和调试工具，主要可以用来：

• 产生标准或自定义的固件
• 查询设备的固件信息
• 将固件烧入Mellanox设备中

MST（Mellanox Software tools）在用户手册上的定义是：启动或停止MFT的脚本。

 首先从官网下载MFT，以linux为例

下载地址：

Mellanox Firmware Tools (MFT)

PVE 基于Debian，选择 DEB based

https://www.mellanox.com/downloads/MFT/mft-4.21.0-99-x86_64-deb.tgz

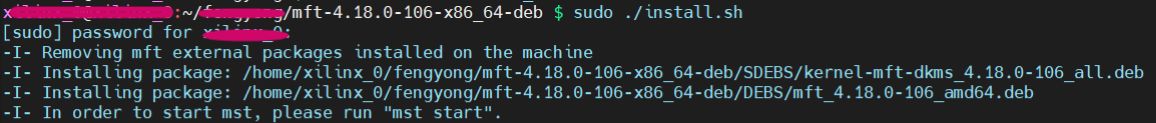

正常的解压、安装，如图2所示，

1. tar -xzvf mft-4.18.0-106-x86_64-deb.tgz

2. sudo ./install.sh

​

MFT常用命令

 开启Mellanox软件工具（使用mst之前必须的操作）

mst start

 关闭Mellanox软件工具（使用完之后）

mst stop

查看Mellanox设备状态信息

mst status -v

查看网卡驱动版本、固件版本

ethtool -i enp62s0f0
