本博客只要是用于总结工作之中所学知识，由于初学还有不足之处，望指正，博文中部分知识来自网络，大部分知识来自于Intel processor datasheet Baytrail平台。

博文内容归纳如下：

1. MMIO的基本概念
2. 映射地址空间
2.1 DOS Legacy Address Range
2.2 Main Memory Address Range (1 MB - TOLUD)
2.3 PCI* Memory Address Range
2.4 Main Memory Address Space (4 GB to TOUUD)

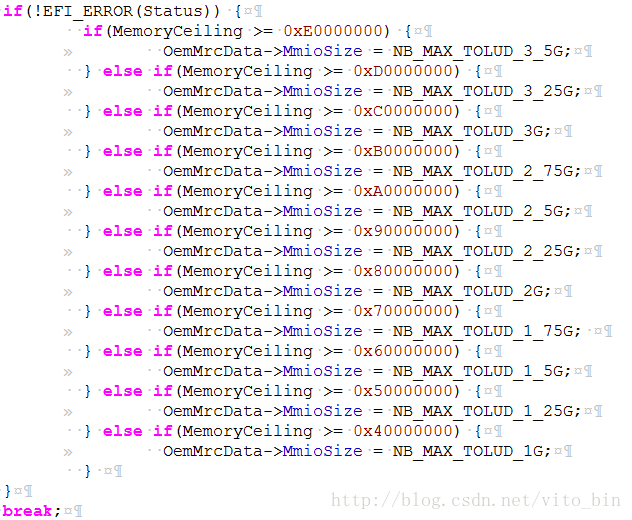

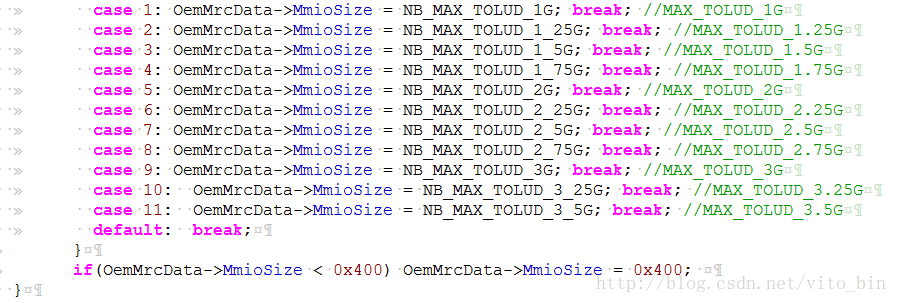

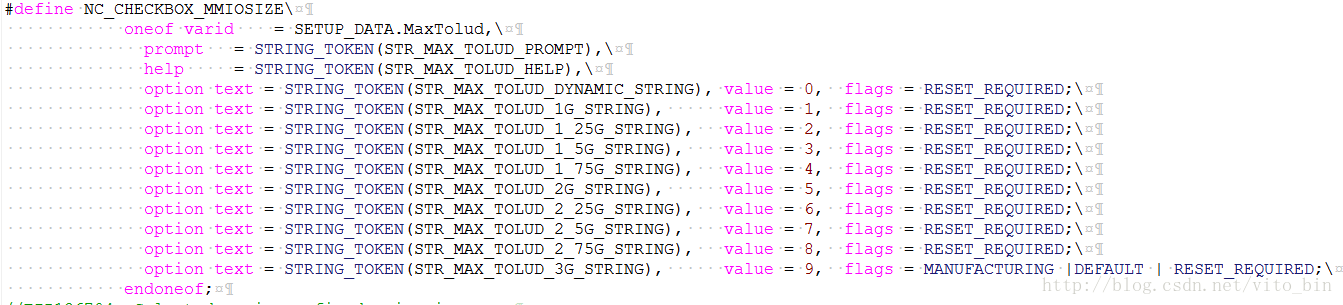

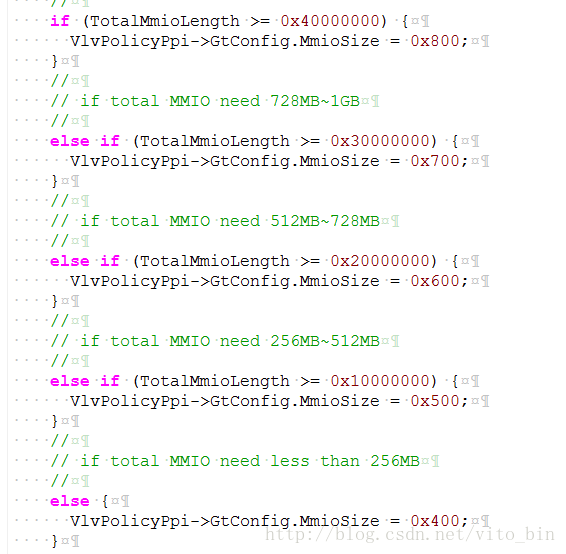

3. MMIO映射实例

1. MMIO的基本概念

MMIO(Memory mapping I/O)即内存映射I/O，它是PCI规范的一部分，I/O设备被放置在内存空间而不是I/O空间。从处理器的角度看，内存映射I/O后系统设备访问起来和内存一样。这样访问AGP/PCI-E显卡上的帧缓存，BIOS，PCI设备就可以使用读写内存一样的汇编指令完成，简化了程序设计的难度和接口的复杂性。I/O作为CPU和外设交流的一个渠道，主要分为两种，一种是Port I/O，一种是MMIO(Memory mapping I/O)。（来自百度百科）
简而言之，MMIO就是通过将外围设备映射到内存空间，便于CPU的访问。

小概念：
32位操作系统，32bit的处理器，拥有32bit寻址能力，即可访问2^32=4G的物理地址，那么就具有4G内存的识别能力。
物理地址：并不是指物理内存的地址，而是指处理器和系统内存之间所用到的地址，可以理解为CPU最为方便访问的地址（有别于我们之前所知道的物理地址的定义：段地址*16+偏移地址），而这一个内存并不独属于物理内存，而被分成了很多部分，物理内存当然也能够占用其中的一部分。
地址范围：0x0000 0000 -------->0xFFFF FFFF

需要注意的是，我们所提到的4G物理地址和所安装的内存条没有任何关系，是相互独立的。

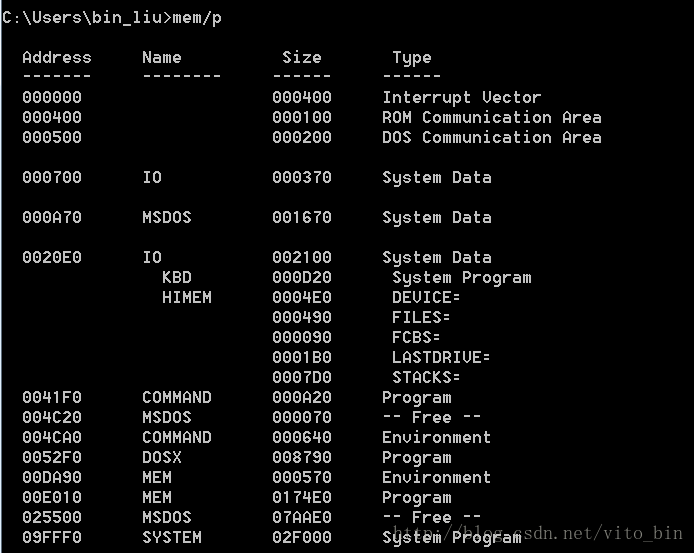

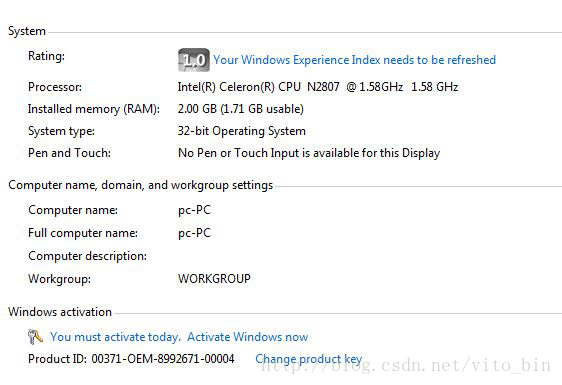

该截图来自Baytrail平台安装2G内存，使用32bit操作系统。

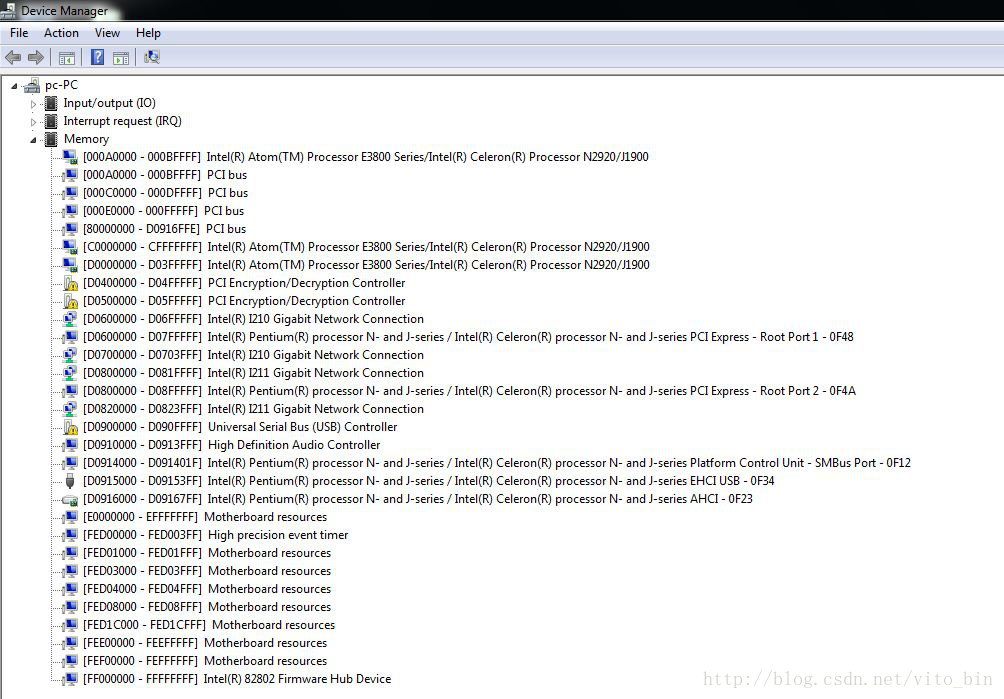

截图来自（Baytrail-M，CPU N2809）
即使安装的是2G内存，但计算机依然会分配4G的内存空间。

2. 映射地址空间

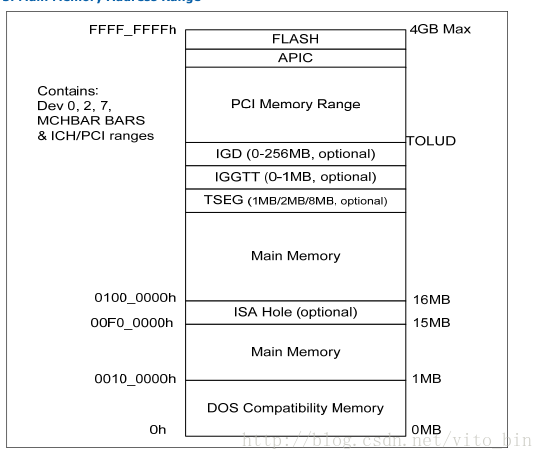

目前，大多数的CPU都支持36bit寻址，也就是说寻址范围达到了64G，但这只是从“系统”的视角来说，从“内存控制器”的视角来说，由于32bit的寻址能力的限制，只能访问4G空间。如果需要计算机正常工作，则所有必须的设备地址都需要存在这4G的空间当中，使计算机正常工作除了内存之外，也包括许多IO设备。图中展示了4Gb地址的大致分布，除去main memory之外，大多数都只占据极少的内存，一般为几M或者几十M，除了PCI ECAM。（PCI Memory range）

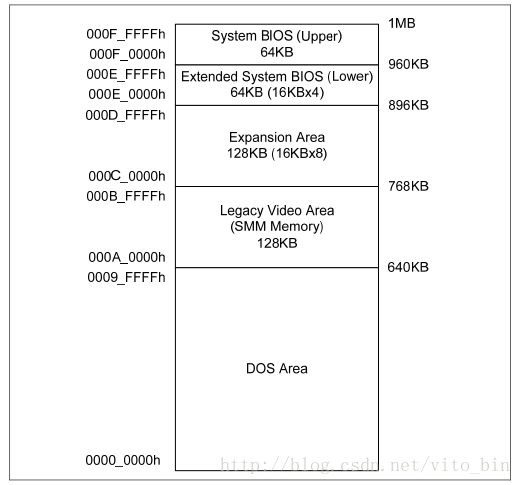

2.1 DOS Legacy Address Range

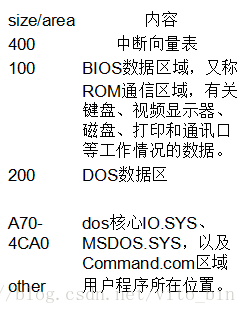

DOS Area (0h – 9_FFFFh) :这640KB大小的空间总是由CPU去控制映射到这个地址。
其具体内容为：

Legacy Video Area (A_0000h-B_FFFFh)
传统128 KB VGA存储器范围帧缓冲器（000A_0000h 000B_FFFFh）可映射到IGD（器件2），PCI Express（器件1或器件6）或DMI接口。具体的映射取决于启用哪些器件以及VGA编程设置。基于VGA设置，VGA映射恒定的设置为高优先级。处理器总是首先解码内部映射的设备。对该范围的非SMM模式处理器访问被认为是如上所述的视频缓冲区。处理器始终正向解码内部映射的设备，即IGD和PCI-Express。对映射到PCI Express或DMI接口的区域的后续解码取决于传统VGA配置位（VGA使能和MDAP）。
该区域也就是VBIOS存放地址！！！！！！！！！！！！！！！！

此区域也是SMM空间的默认值。

Compatible SMRAM Address Range (A_0000h-B_FFFFh) ：
可兼容的SMRAM地址空间。当启用兼容SMM空间时，SMM模式处理器在000A_0000h000B_FFFFh访问此范围路由到物理系统DRAM。如果未将IGD作为VGA设备使能，则不允许使用PCI Express和DMI发起的周期来启用SMM空间，并将其视为视频缓冲区。DMI启动的写周期将尝试作为对支持VGA的PCIe端口的对等写周期。

Monochrome Adapter (MDA) Range (B_0000h-B_7FFFh) ：
单色适配器（MDA）传统支持需要在系统中具有第二个图形控制器（单色）的能力。在标准VGA范围内的访问被转发到IGD，PCI-Express或DMI接口（取决于配置位）。由于单色适配器可以映射到任何这些设备，因此处理器必须解码MDA范围（000B_0000h000B_7FFFh）中的周期，并转发到IGD，PCI-Express或DMI接口。此功能由VGA转向位和传统配置位（MDAP位）控制。除了存储器范围B0000h到B7FFFh之外，处理器解码3B4h，3B5h，3B8h，3B9h，3BAh和3BFh的I / O周期，并将它们转发到IGD，PCI-Express和/或DMI接口。

Expansion Area (C_0000h-D_FFFFh) :
128K扩展区：这个部分被分为了8个16KB的空间，并且每一个空间都有四种读写状态，分别是read only ，write only ，read/write，disable。

Extended System BIOS Area (E_0000h-E_FFFFh) ：
扩展系统BIOS：64KB被分成了4个16KB的部分，每一个部分都有自己独立的读写状态，这个区间被映射到了主存（main DRAM）上或者DMI接口上。注意，当这个区间被用作RAM/ROM时，是不能被重映射到任何地方的。

System BIOS Area (F_0000h-F_FFFFh)：
系统BIOS：64KB空间，可以配置读写状态，通过操控读写状态，IMC能“shadoe”BIOS到main DRAM。当状态设置disable，这一段不会被重映射。

“shadow”BIOS：因为BIOS使用的ROM比我们使用的普通内存RAM要慢很多，所以人们就想出在启动后把BIOS的ROM里面的信息拷贝到我们插的内存条（RAM）里来，提高读取速度，而在RAM里的这些BIOS的信息就叫做BIOS影子内存。

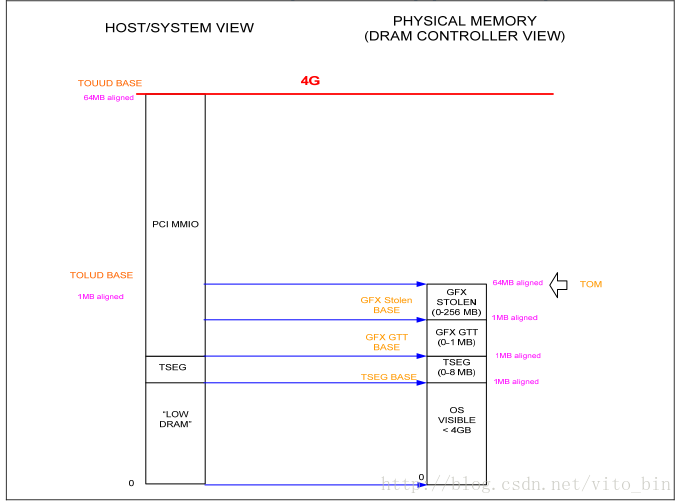

2.2 Main Memory Address Range (1 MB - TOLUD)

ISA Hole (15 MB-16 MB)
15m到16m空间是可选启用的ISA孔。数据表处理器配置寄存器/视频加速器最初使用这个孔。它也用于客户团队对其某些测试卡的验证。15MB -16MB窗口没有固有的BIOS请求。

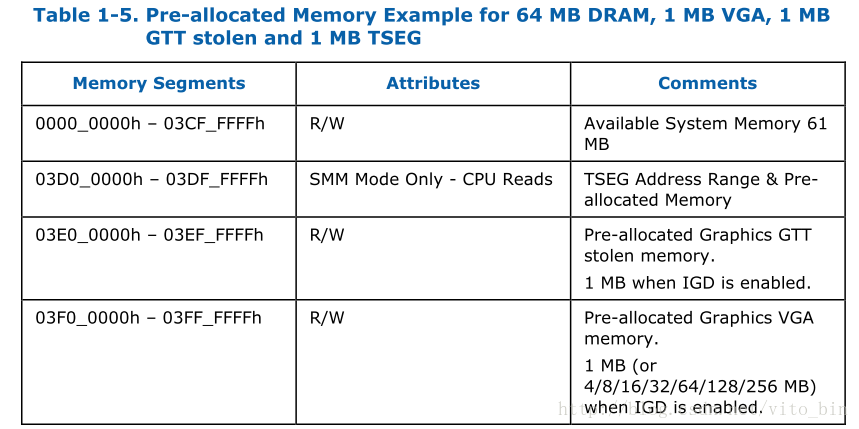

TSEG：顶段内存，大小一般为1M/2M/8M。当启用SMM时，系统可用的最大内存量等于物理DRAM的量减去TSEG寄存器中固定为1 MB，2 MB或8 MB的值。

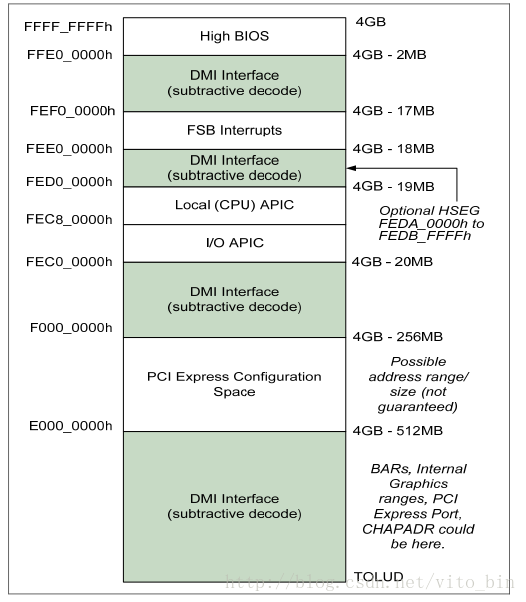

2.3 PCI* Memory Address Range (TOLUD - 4 GB)

TOLUD->4GB,这一段空间通常会映射到DMI接口空间。

APIC Configuration Space (FEC0_0000h-FECF_FFFFh)
这一段区间是为APIC配置所保留的，IO APIC被用来与IO APIC中断控制器进行通讯工作

HSEG (FEDA_0000h-FEDB_FFFFh)
这个可操作区间也被命名为High SMM Memory space，它提供给SMM Memory 一个重映射窗口，在SMM mode下，这个区间会被映射000A000h->000BFFFFh上。非SMM mode时，这个区间会被认定是无效的，并且会被立即终止。

High BIOS Area
4G空间最顶端的2M (FFE0_0000h -FFFF_FFFFh)内存是为High BIOS保留的。A20是这一段内存的人口，开机之后CPU就会从High BIOS开始执行。

2.4 Main Memory Address Space (4 GB to TOUUD)

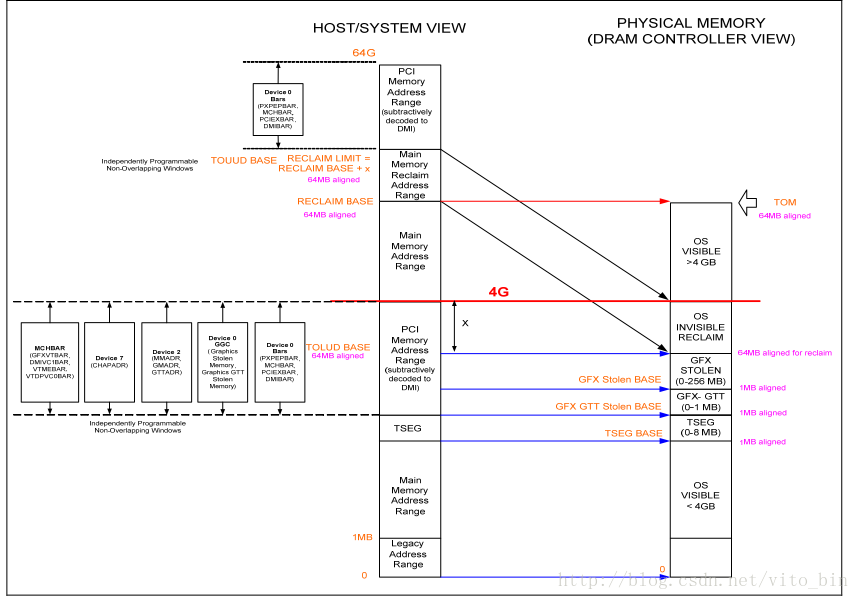

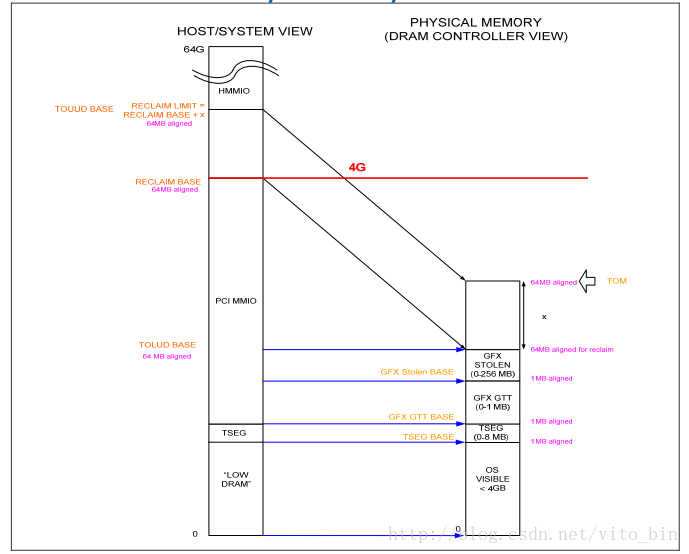

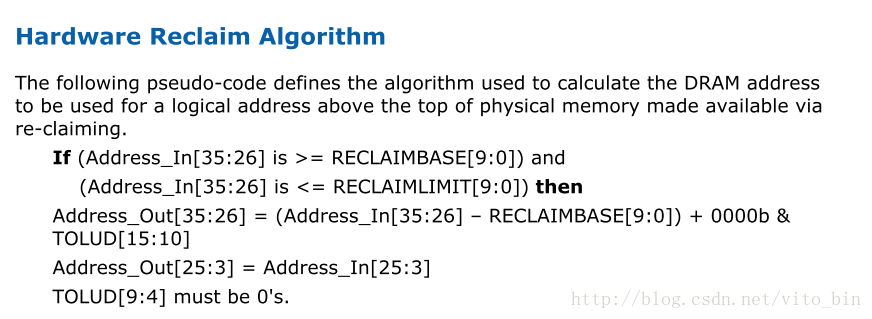

目前，处理器支持36bit寻址。最大支持的 main memory size 达到了8G。当main memory size接近4G或者更大的话，则会在在TOLUD到4G范围内出现重复占用，为避免实际物理内存浪费，则出现REMAP技术。

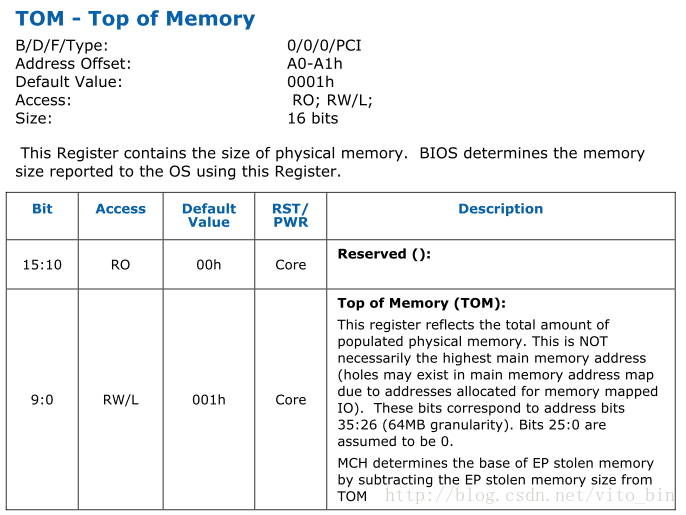

TOM:Top of Memory

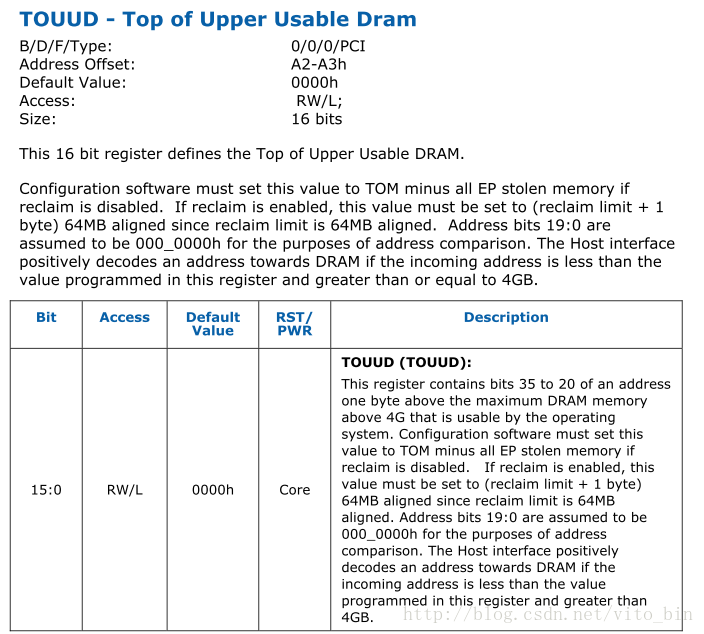

TOUUD:Top of Upper Usable Dram

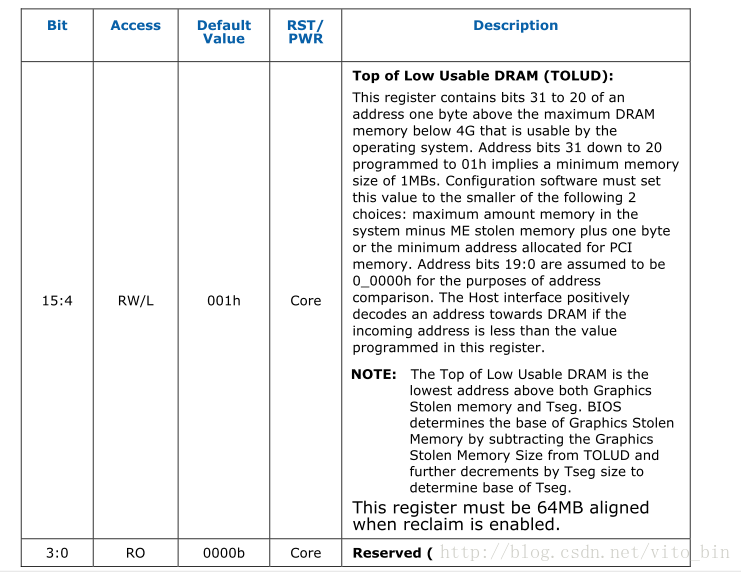

TOLUD:Top of Low Usable DRAM

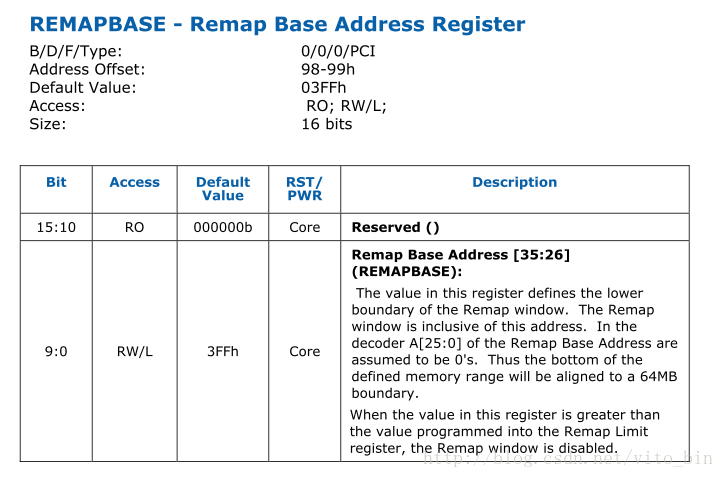

REMAPBASE:Remap Base Address Register

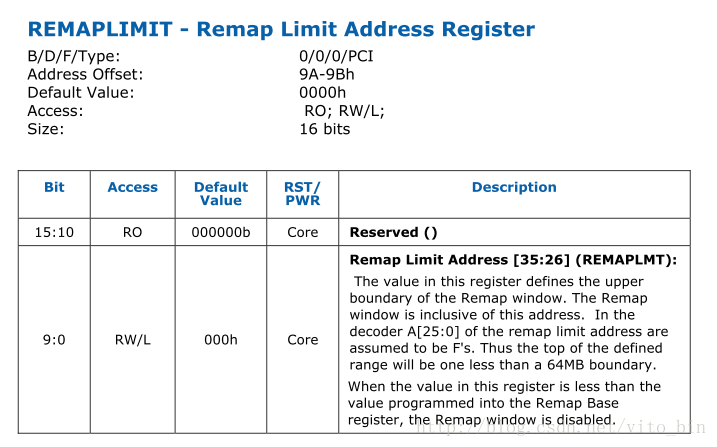

REMAPLIMIT:Remap Limit Address Register
