Threejs项目实战之二：产品三维爆炸图效果展示

最终效果

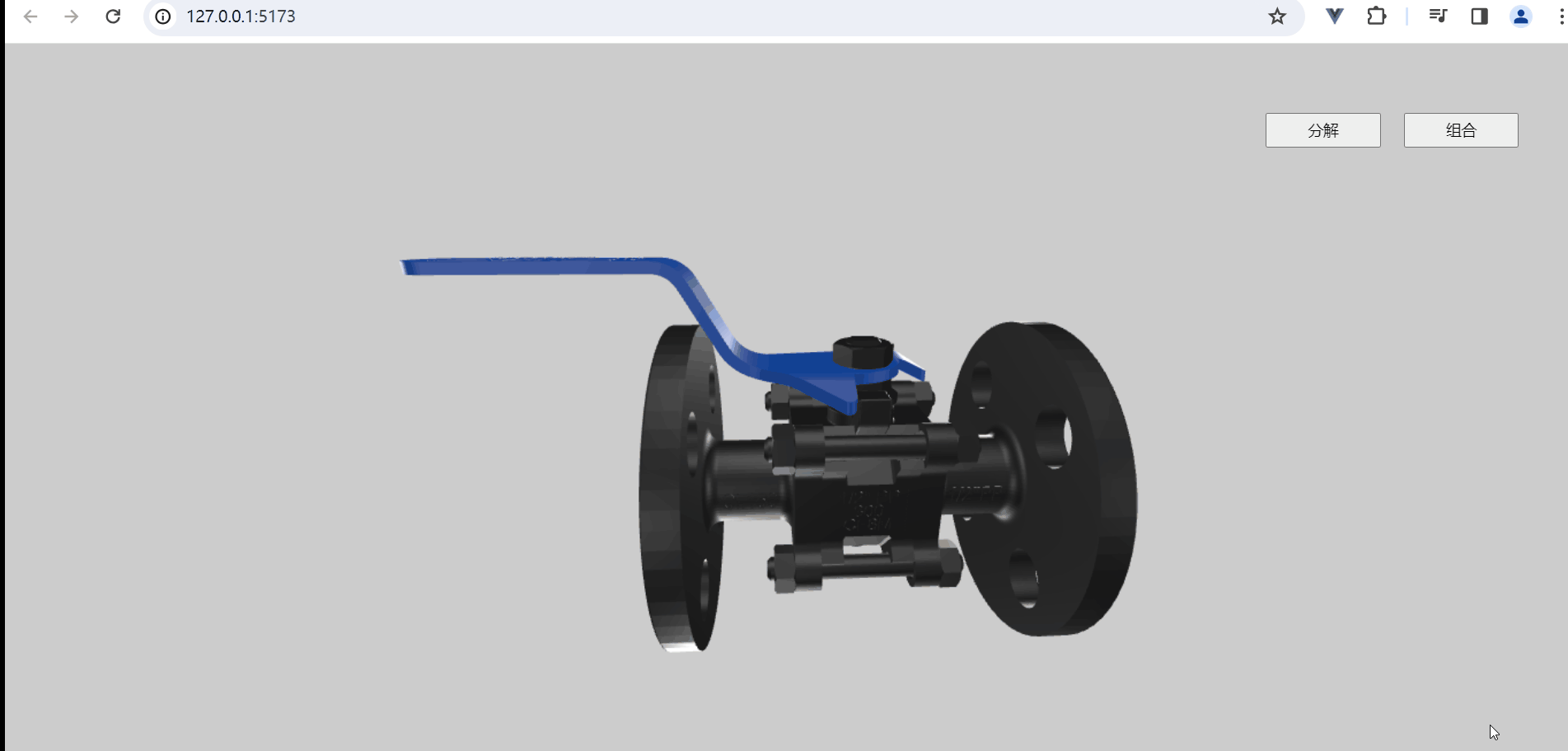

今天我们来实现如何使用ThreeJS实现产品的三维爆炸图分解与组合的效果，先看下最终项目完成后的效果展示动画

1. 实现原理

要实现这种爆炸图的分解与组合效果，其实原理很简单，就是找到模型中各个组成部分对应的Mesh，然后通过修改对应Mesh的Position坐标来实现产品的分解与组合效果，为了使分解和组合效果看起来更丝滑，在修改对应Position位置的时候，设置一个动画效果，使其开起来过渡更自然，我这里使用的是GSAP动画库，这个动画库非常强大，感兴趣的小伙伴可以看我之前写的一篇关于GSAP动画库使用的博客，这里只介绍具体的使用，就不讲解各个参数的定义了。

2. 创建项目

• 在D盘新建vite-vue-Valve文件夹，鼠标右键点击新建的文件夹，使用vscode打开；
• 在vscode中使用快捷键Ctrl+Shift+~打开终端，在终端中使用vite构建工具创建项目，输入pnpm create vite bmw-app --template vue创建项目
• 创建成功后，在终端中输入cd bmw-app进入文件夹
• 输入pnpm i 安装依赖包
• 安装完成后，输入pnpm run div 启动项目，打开浏览器，可以看到系统默认的页面，说明项目环境搭建成功
• 安装ThreeJS库，在终端中输入pnpm i three安装threejs插件
• 安装GSAP库，在终端中输入 pnpm i gsap安装GSAP库
• 删除vite构建工具为我们创建的HelloWord.vue文件和style.css中的样式，删除App.vue中的样式
• 在components文件夹下新建ValveView.vue文件
• 在App.vue的Template模板中调用 ValveView.vue
  App.vue中代码如下

  <template>
   <ValveView></ValveView>
  </template>

  <script setup>
  import ValveView from './components/ValveView.vue';
  </script>
  <style scoped>
  </style>


style.css中的样式代码如下：
*{ margin: 0; padding: 0; list-style: none; }

3. 编写代码

• 在ValveView.vue的template模板中添加一个div，id设置为scene，作为承载Threejs的容器；再增加一个div，设置class=“control”，在这个div中添加两个button，并给两个button添加点击事件，用于控制产品模型的分解与组合
  template模板中代码如下：

  <template>
    <div id="scene">
    </div>
    <div class="control">
      <button @click="split(true)">分解</button>
      <button @click="split(false)">组合</button>
    </div>
  </template>


• 设置ValveView.vue中元素的样式，默认情况想，我们上面设置的id为scene的div和class为control的div是一列排列的，我们需要将control中的两个button设置为页面右上角的位置，在style代码片段中设置类名为control的样式和button的样式代码如下

  <style scoped>
  .control{
    display: flex;
    position: fixed;
    top:50px;
    right: 50px;
  }
  .control button {
    width: 100px;
    height: 30px;
    margin: 10px;
  }
  </style>


• 在script标签中引入threejs
  import * as THREE from 'three'
• 这里我们选择的产品模型是gltf格式的文件，因此，我们需要引入threejs为我们提供的GLTFLoader加载器
  import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader'
• 由于我们需要对物体进行鼠标旋转缩放控制,因此我们需要引入threejs为我们提供的OrbitControls控制器
  import { OrbitControls } from 'three/examples/jsm/controls/OrbitControls'
• 引入GSAP库，实现产品分解、组合时的动画效果
  import { gsap } from 'gsap'
• 引入vue的生命周期onMounted
  import { onMounted } from 'vue'
• 创建init函数，用于初始化threejs相关设置
  const init = () => {}
• 为了便于后期代码的维护，我这里将创建threejs场景、相机、灯光、渲染器及控制器等各个部分进行了分别的封装，这样便于后期的代码维护与修改。
• 首先设置全局变量scene, camera, loader, renderer, controls和model
  let scene, camera, loader, renderer, controls, model
• 创建初始化场景函数，在初始化场景函数中，调用new THREE.Scene()方法初始化场景，具体代码如下

  // 初始化场景
  const initScene = () => {
    scene = new THREE.Scene()
    scene.background = new THREE.Color(0xcccccc)
    scene.environment = new THREE.Color(0xcccccc)
  }


• 创建初始化相机函数，在初始化相机函数中，调用 new THREE.PerspectiveCamera()方法创建相机并设置相机的位置，具体代码如下：

  // 添加相机
  const initCamera = () => {
    camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.01, 1)
    camera.position.set(0.08, 0.08, 0.15)
  }


• 创建初始化灯光函数，在初始化灯光函数中，添加环境光、自然光、聚光灯等各种灯光效果，代码如下：

  // 添加灯光
  const initLight = () => {
    // 设置环境光
    scene.add(new THREE.AmbientLight(0xffffff, 0.5))

    // 添加球光源
    const hesLight = new THREE.HemisphereLight(0xffffff, 0x444444)
    hesLight.intensity = 0.6
    scene.add(hesLight)
    // 自然光
    const dirLight = new THREE.DirectionalLight()
    dirLight.position.set(0, 0, 15)
    scene.add(dirLight)
    const dirLight2 = new THREE.DirectionalLight()
    dirLight2.position.set(0, 0, -15)
    scene.add(dirLight2)
    const dirLight3 = new THREE.DirectionalLight()
    dirLight3.position.set(15, 0, 0)
    scene.add(dirLight3)
    const dirLight4 = new THREE.DirectionalLight()
    dirLight4.position.set(-15, 0, 0)
    scene.add(dirLight4)
    const dirLight5 = new THREE.DirectionalLight()
    dirLight5.position.set(0, 15, 0)
    scene.add(dirLight5)
    const dirLight6 = new THREE.DirectionalLight()
    dirLight6.position.set(0, -15, 0)
    scene.add(dirLight6)
    const dirLight7 = new THREE.DirectionalLight()
    dirLight7.position.set(5, 15, 5)
    scene.add(dirLight7)
    const dirLight8 = new THREE.DirectionalLight()
    dirLight8.position.set(-5, -15, -5)
    scene.add(dirLight8)
    // 聚光灯
    const sportLight = new THREE.SpotLight(0xffffff, 0.8)
    sportLight.angle = Math.PI / 8; //散射角度，跟水平线的夹角
    sportLight.penumbra = 0.1;  // 聚光锥的半影衰减百分比
    sportLight.decay = 2; // 纵向：沿着光照距离的衰减量。
    sportLight.distance = 10;
    sportLight.shadow.radius = 10;
    // 阴影映射宽度，阴影映射高度
    sportLight.shadow.mapSize.set(512, 512);
    sportLight.position.set(0, 15, 0);
    // 光照射的方向
    sportLight.target.position.set(0, 0, 0);
    sportLight.castShadow = true;
    scene.add(sportLight);
  }


• 创建加载GLTF模型函数，使用Threejs提供的new GLTFLoader()方法加载gltf模型文件，具体代码如下：

  // 加载GLTF模型
  const initModel = () => {
    loader = new GLTFLoader()
    loader.load('/model/fm.gltf', gltf => {
      model = gltf.scene
      model.position.set(0, -0.08, 0)
      // 添加模型到场景
      scene.add(model)
    })
  }


• 创建初始化渲染器函数，使用Threejs提供的new THREE.WebGLRenderer()方法创建渲染器，并设置相关参数，具体diam如下：

  // 创建渲染器
  	const initRenderer = () => {
  	  renderer = new THREE.WebGLRenderer({ antialias: true })
  	  renderer.setSize(window.innerWidth, window.innerHeight)
  	  document.getElementById('scene').appendChild(renderer.domElement)
  	}


• 创建初始化控制器函数，添加控制器，使用Threejs提供的new OrbitControls()方法创建一个控制器，并设置相关参数，具体代码如下:

  // 添加控制器
  const initControl = () => {
    controls = new OrbitControls(camera, renderer.domElement)
    controls.enableDamping = true
    controls.dampingFactor = 0.25
    controls.enableZoom = true
  }


• 创建循环渲染动画，通过调用requestAnimationFrame(animate) 循环调用该动画，并使用renderer.render(scene, camera)实时渲染场景，具体代码如下：

  // 渲染循环
  const playAnimate = () => {
    const animate = function () {
      requestAnimationFrame(animate)
      renderer.render(scene, camera)
    }
    animate()
  }


• 将上面创建的各个初始化函数添加到init函数中，使其在初始化时分别调用各个函数，init函数具体代码如下：

  const init = () => {
    initScene()
    initCamera()
    initLight()
    initModel()
    initRenderer()
    initControl()
    playAnimate()
  }


• 在vue生命周期onMounted中调用init函数，完成页面渲染，代码如下：

  onMounted(() => {
    init()
  })


• 添加分解、组合控制动画，在template模板中，我们已经给两个按钮绑定了鼠标点击事件split(),它接收一个boolean类型的参数，为true时，我们对模型进行分解操作，为false时，我们对模型进行组合操作。我这里实现模型分解与组合的方法是获取模型中的Mesh数组，通过forEach循环遍历获取需要移动位置的Mesh，修改其相关的Position来移动Mesh的位置，这里使用了gsap动画来实现动画效果，具体代码如下：

  const split = (val) => {
    const myModel = model.children[0].children
    if(val) {
      myModel.forEach(item => {
        if(item.name === "Obj3d66-5355088-2-382") {
          // item.position.y = 0.03
          gsap.to(item.position,{
            duration:1,//动画持续时间
            y:0.03,//目标位置
            ease:'power2.inOut'
          })
        } else if (item.name === "Obj3d66-5355088-2-382_1"){
          // item.position.y = -0.05
          gsap.to(item.position,{
            duration:1,//动画持续时间
            y:-0.05,//目标位置
            ease:'power2.inOut'
          })
        }
      });
    } else {
      myModel.forEach(item => {
        if(item.name === "Obj3d66-5355088-2-382") {
          // item.position.y = 0.03
          gsap.to(item.position,{
            duration:1,//动画持续时间
            y:0,//目标位置
            ease:'line'
          })
        } else if (item.name === "Obj3d66-5355088-2-382_1"){
          // item.position.y = -0.05
          gsap.to(item.position,{
            duration:1,//动画持续时间
            y:0,//目标位置
            ease:'line'
          })
        }
      });
    }
  }


至此，我们就完成了产品三维爆炸图的分解与组合效果，运行程序，刷新浏览器，通过鼠标点击分解按钮和组合按钮查看动画效果，效果如下：

ok，threejs项目实战的第二个项目就实现了，小伙伴们有疑问的评论区留言，喜欢的小伙伴点赞关注+收藏哦！
