插回损数据统计系统

软件说明：

《插回损数据统计系统 V1.0》是基于ODN测试业务开发的一款基于上位机软件衍进的更复杂的测试系统，用于快速记录和计算光纤产品的光学指标及其测试前后的变化，无纸化办公。功能强大，系统更稳定，操作界面新颖大方，更易于操作。适合实验室应用场景，适合光通信行业中的企业实验室，检测机构等，测试中操作记录全部被保存，符合ISO-17025要求。

本手册详细介绍了《插回损数据统计系统 V1.0》的功能。它包含的内容:界面介绍；工具栏介绍；测试操作及步骤介绍;系统功能介绍;扩展功能介绍;术语详解。

主界面

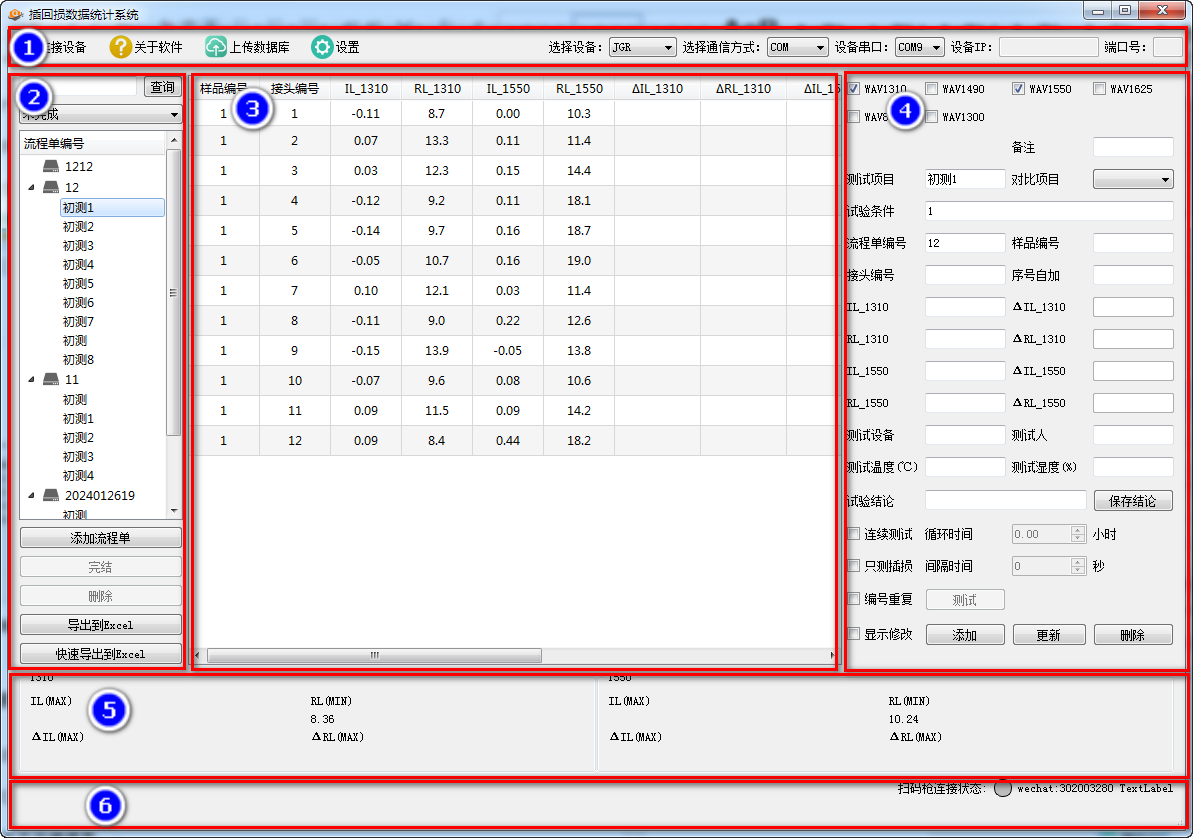

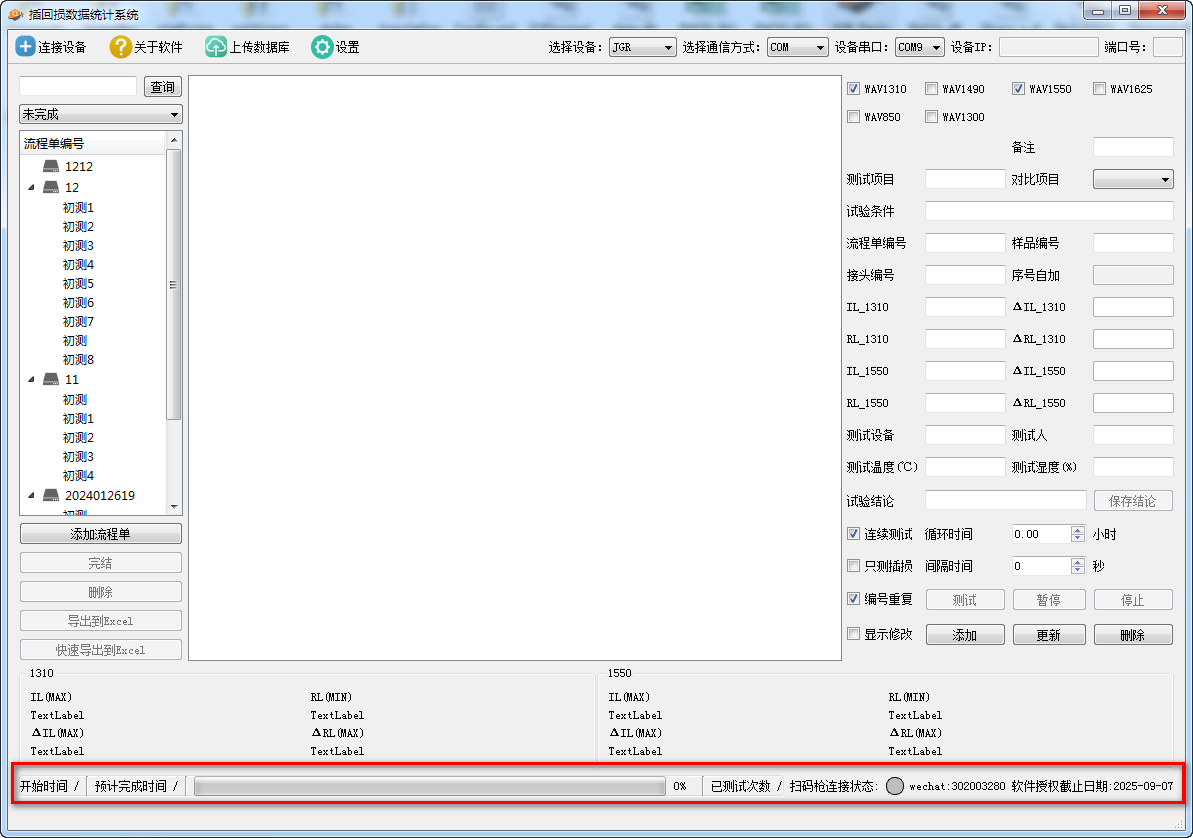

用户登陆成功后将自动进入软件首页，软件首页是整个软件的核心，进入软件首页用户可以看见整个软件的详细信息。用户可以从软件首页选择自己所需要进入的主菜单和子菜单，更快更高效的完成用户的需求。窗口按布局功能区域如下图：

• 1号区域为工具区，主要为连接设备、断开设备、上传数据至云端、软件设置、端口选择等；
• 2号区域为所有测试订单的汇总，支持查询、导出、新建等；
• 3号区域为某个订单某个测试项目的原始数据表格；
• 4号区域为某个订单某个测试项目某一行的测试数据显示区域，也是我们实时测试数据的自动获取区域。
• 5号区域为某个测试项目的表格数据最大最小值的实时显示；
• 6号区域为系统与设备连接状态的展示区域，以及在线测试时，剩余时长的展示区域；

工具区介绍

1. 连接设备

本软件连接设备支持COM、TCP/IP、USB连接三种模式，目前已支持设备型号及对应的连接方式如下表

设备型号	连接方式	端口号
JGR	COM	根据实际选择
MAP200	TCP/IP	输入IP地址及对应端口，默认8301
MAP220	TCP/IP	输入IP地址及对应端口，默认8301
先进AI8508C	COM	根据实际选择
嘉慧JW18001	COM	根据实际选择

1. 关于软件

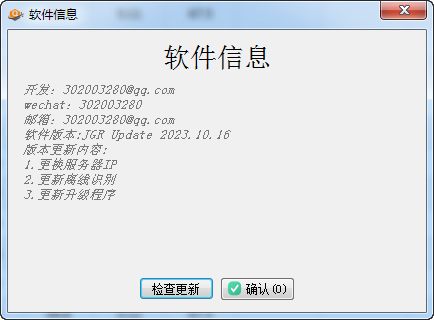

点击工具栏关于软件按钮后，会弹出软件的基本信息以及最近一次更新的内容，并在该界面支持软件的自身程序联网升级。但如果软件是在局域网中使用，则需要布置云服务器后才能使用检查更新功能。

1. 上传数据库

该功能由软件启动时自行运行，无法关闭，默认不开通操作权限，避免数据因个人遗忘而漏上传，如果后续本地数据遗失，还有云服务器数据存在。

1. 软件设置

提供软件连接云服务器IP地址的设置。为了避免操作人员的误操作，默认不开通操作权限。

1. 连接设备

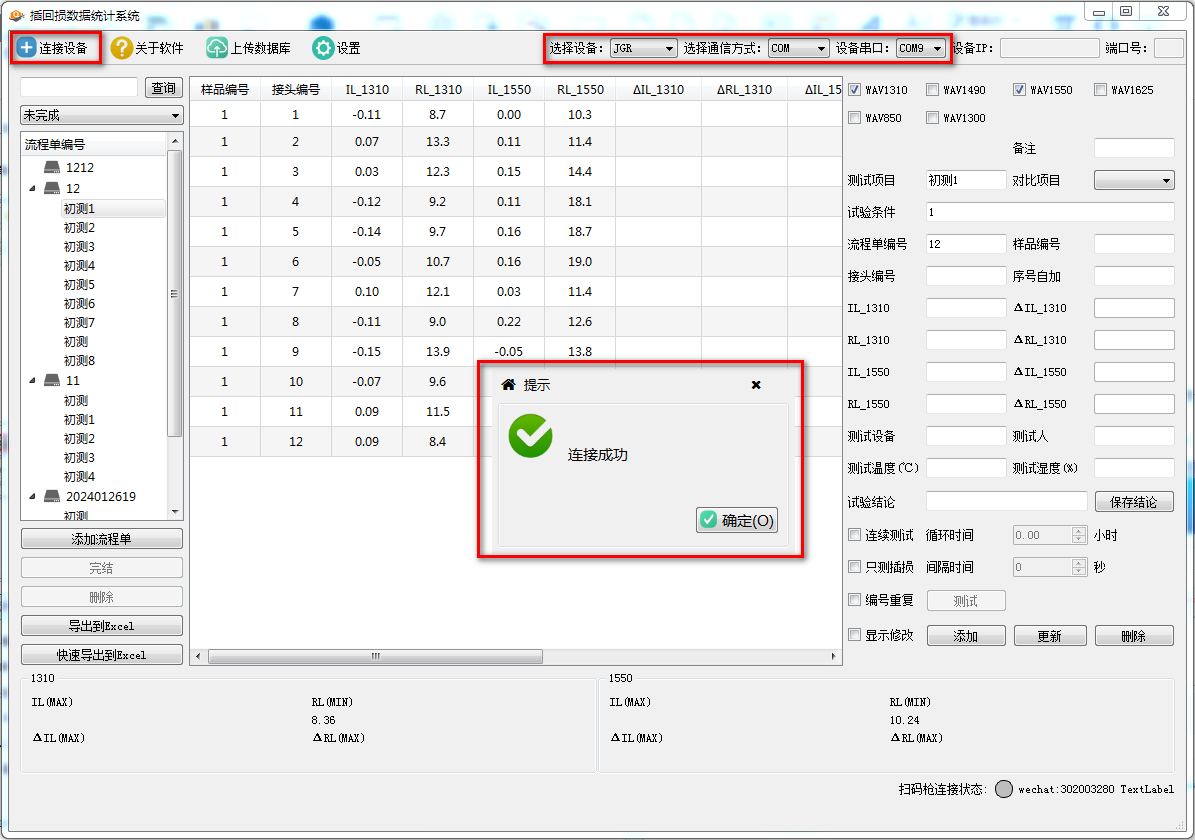

这里以连接JGR品牌的插回损测试仪为示范，在1号工具区，选中设备“”JGR、设备通讯“COM”，设备串口“COM9”，然后点击“连接设备”，提示连接成功既表示连接成功。

添加流程单

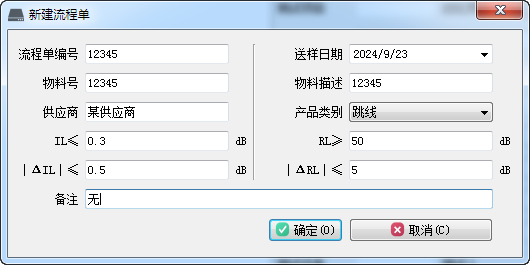

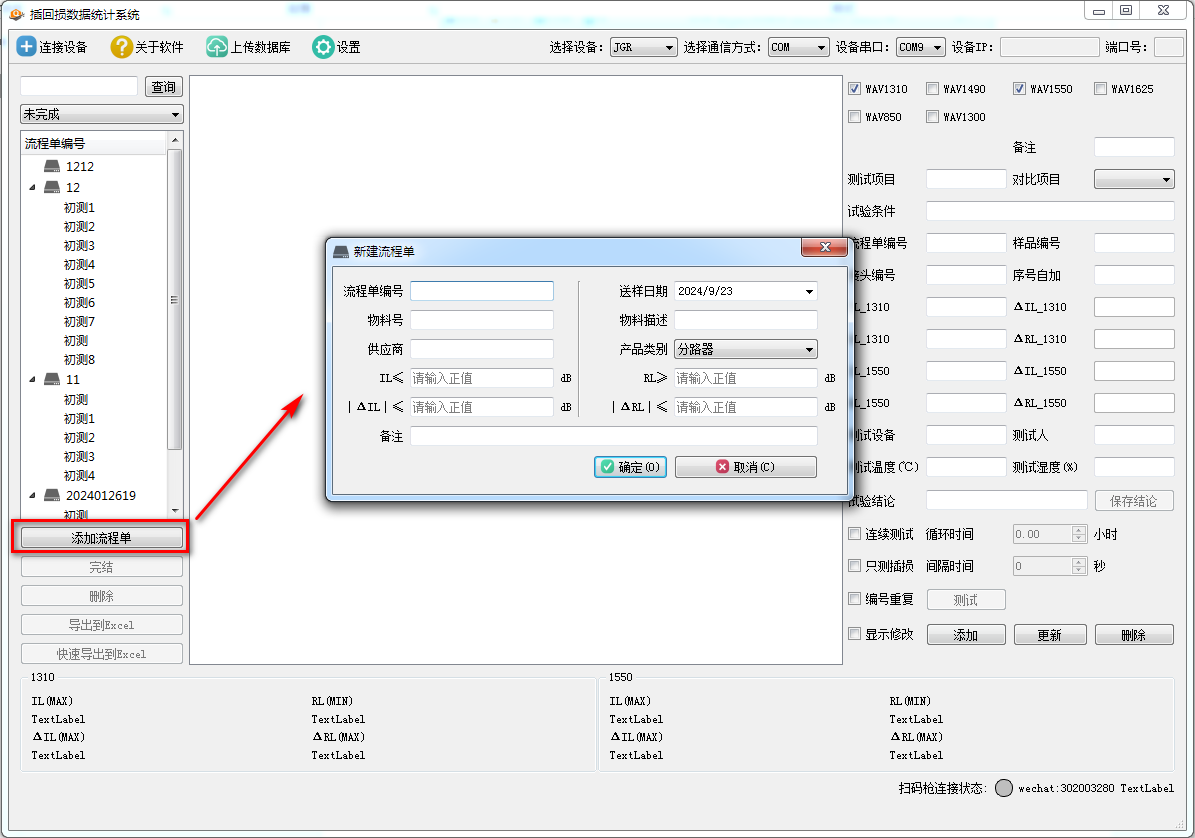

点击“添加流程单”选项，弹出新建流程单窗口，在窗口中用户可以添加一个试验订单，包括了流程单编号、物料号、物料描述、供应商、送样日期、产品类别及产品阈值等。

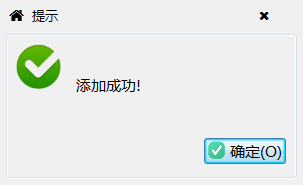

这里示例填写某个产品信息后，点击“确定”按钮，会提示添加成功，如果流程单编号重复会提示添加失败。

测试操作

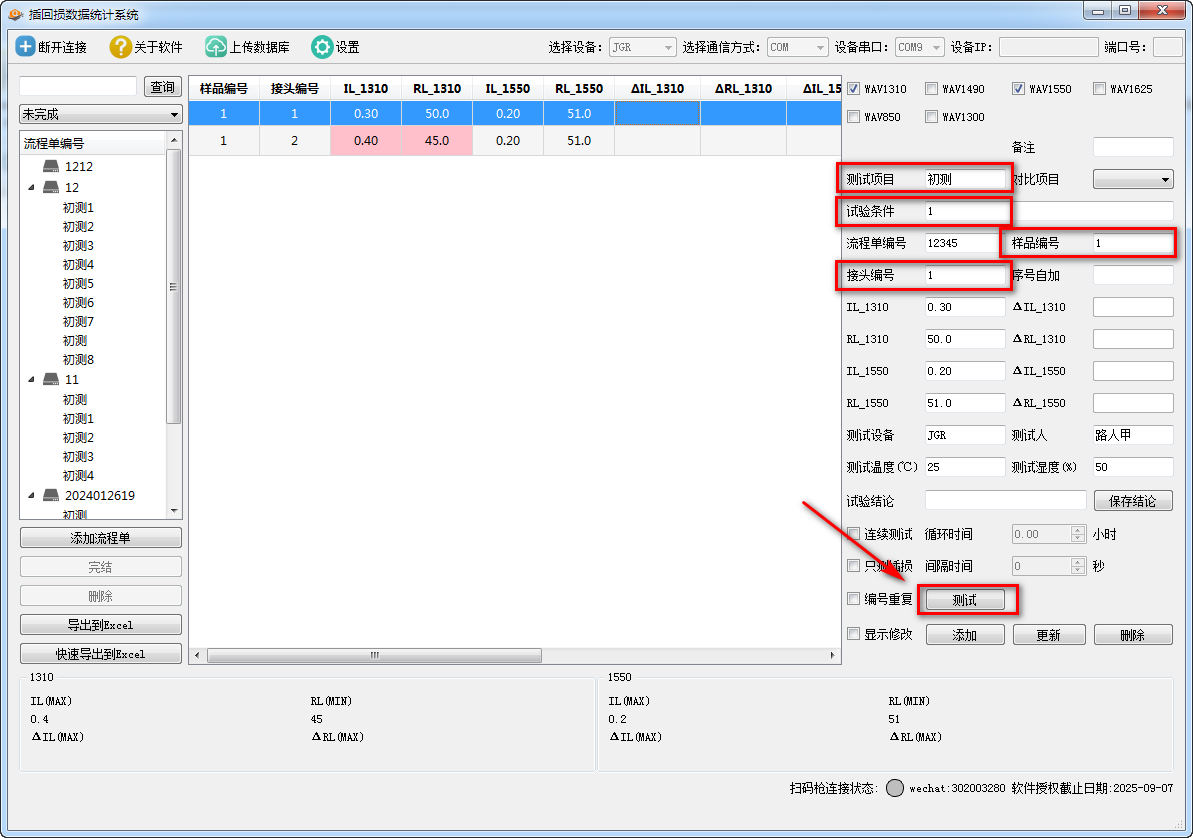

在软件界面中测试数据显示区域填写测试项目“初测”、“试验条件”、“样品编号”、“接头编号”后点击测试，软件会自动控制设备进行数据的采集，根据下图中勾选的波长采集“1310”和“1550”波段。采集完成的数值会显示在4号区域对应的格子中。采集完成后，数据会自动添加到区域3的表格中，并根据采集到的值，自动计算是否在合格域内，如果超过合格阈值的设定，则会显示红色填充的单元格。

在区域4中，还有添加、删除和更新功能；可以手动添加数据，修改某行数据和删除某行数据。任何添加、修改、删除操作都将被软件记录，通过，勾选显示修改，可以在原始表格中显示被删除或修改掉的数据，同时在导出Excel表格中有原始数据的显示。

勾选框---波长选择：设置所选的波长，在测试过程中会控制设备自动切换波长进行测试，波长的切换需要测试设备硬件的支持。一般来说光纤单模测试波长有：1310nm、1490nm、1550nm、1625nm；多模光纤的波长有850nm、1300nm。

勾选框---连续测试：如果勾选该框，系统将变为连续测试模式，底部状态栏显示连续测试的开始时间和预计完成时间以及进度条。需要设置循环时间和循环数据采集的间隔时间。根据选择设备不同，可以支持单通道/多通道以及多波段的测试模式。

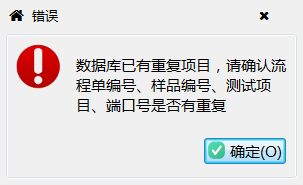

勾选框---编号重复测试：如果勾选该框，可以在样品编号接头编号重复的情况下录入数据，否则会提示编号重复，无法添加；

其次初测数据不允许编号重复，否则因有初测重复数据，后期取初测值不确定，无法计算变化量。

勾选框---只测插损：对于常规产品，大部分都需要测试插损和回损，但是对于部分特殊产品，例如适配器，只需要测试插损，故软件可以通过勾选这个框，实现只测插损。

勾选框---显示修改：对高要求的实验室来说，例如CNAS实验室，任何的数据修改都有被记录的要求，故后台在任何数据被删除、更新、添加的情况下，都将记录修改前的原始数据，但是默认不显示，当勾选该框后，默认显示，底色填充灰色。如下图所示。

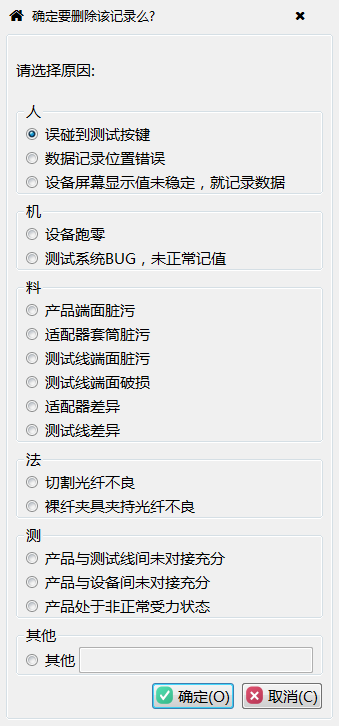

任何数据在删除的时候，会弹出对话框，要求记录删除原因。

测试中实时计算变化量

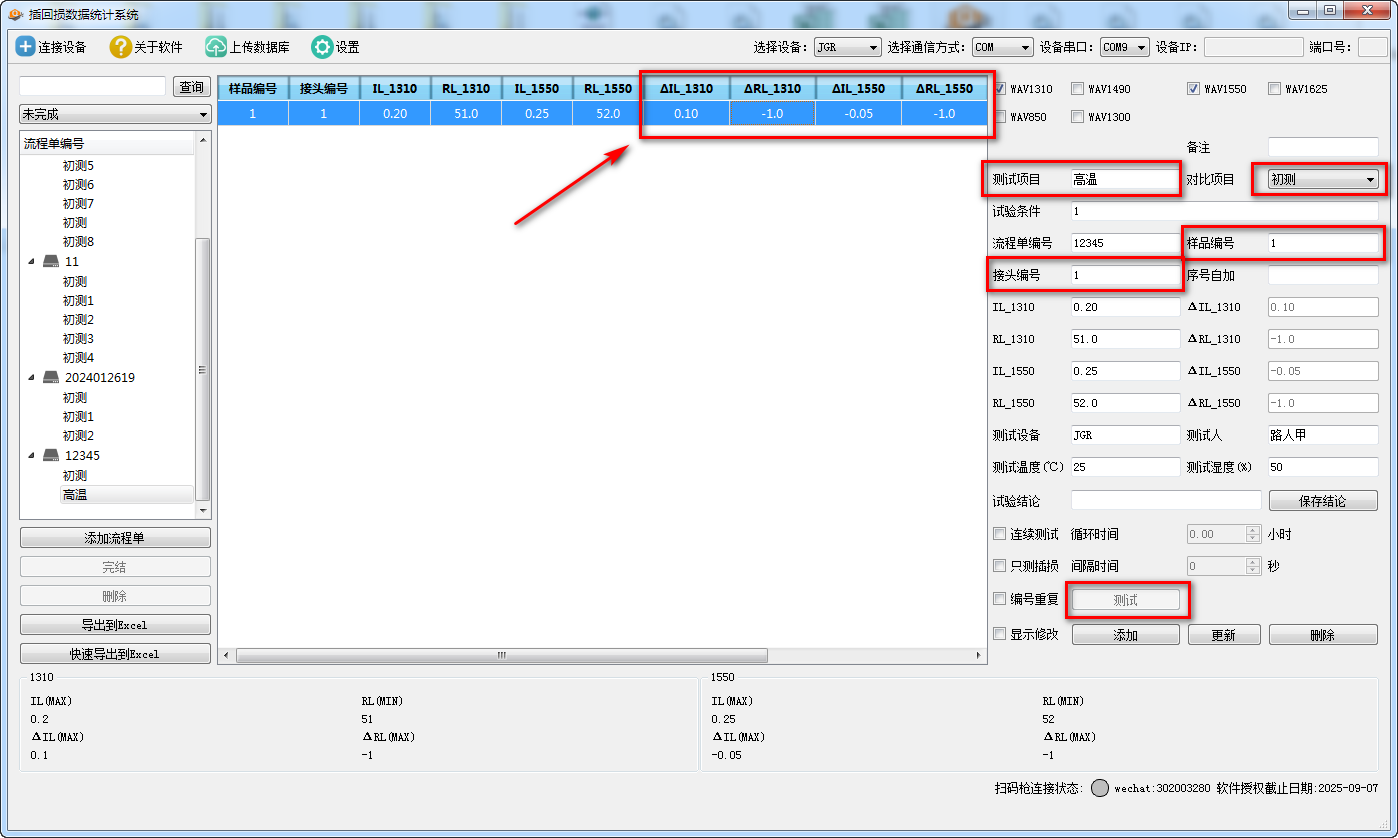

经过初测数据采集之后，产品往往需要经过其他耐候或者物理的测试后，对产品进行复测以表明产品在经过测试后性能依旧满足标准要求，例如下图中，在经过“高温”测试后，对产品光学性能进行复测，复测过程中实时计算变化量并记录在原始数据中。

例如在上图中，填写新的测试项目“高温”，选择对比“初测”，填写样品编号和接头编号，单击“测试”，系统自动采集数据并实时计算出变化量，同时显示变化量的值是否在合格范围内。

该变化量的实时计算，及时且准确，极大的降低了人员计算的错误率及计算时间耗时。

整个测试过程也实现了无纸化。

测试数据导出

在测试结束后，需要将测试数据原始值进行导出成记录表的形式，方便形成报告附件，导出模式支持整个流程单全导出、仅导出流程单某个项目、导出当前显示表格的数据三种模式，分别对应按钮如下；

导出模式	操作步骤
整个流程单全导出	在树图中选中整个订单，点击导出到Excel
仅导出流程单某个项目	在树图中选中订单的某个项目，点击导出到Excel
导出当前显示表格的数据	在树图中选中订单的某个项目，快速导出到Excel

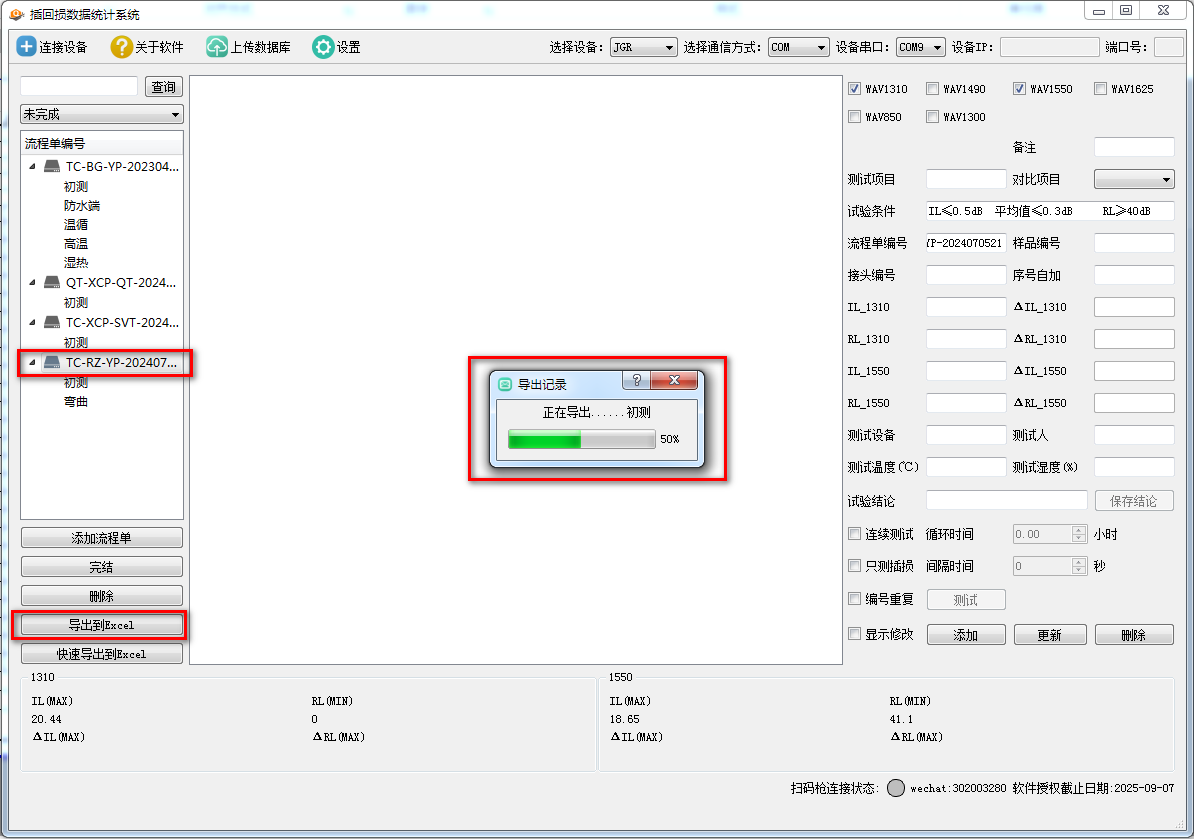

下图演示了，整个流程单全导出的操作示意。

导出Excel需要保存在某个位置，系统自动命名文件，以流程单编号及保存时间为文件名，默认保存在桌面。

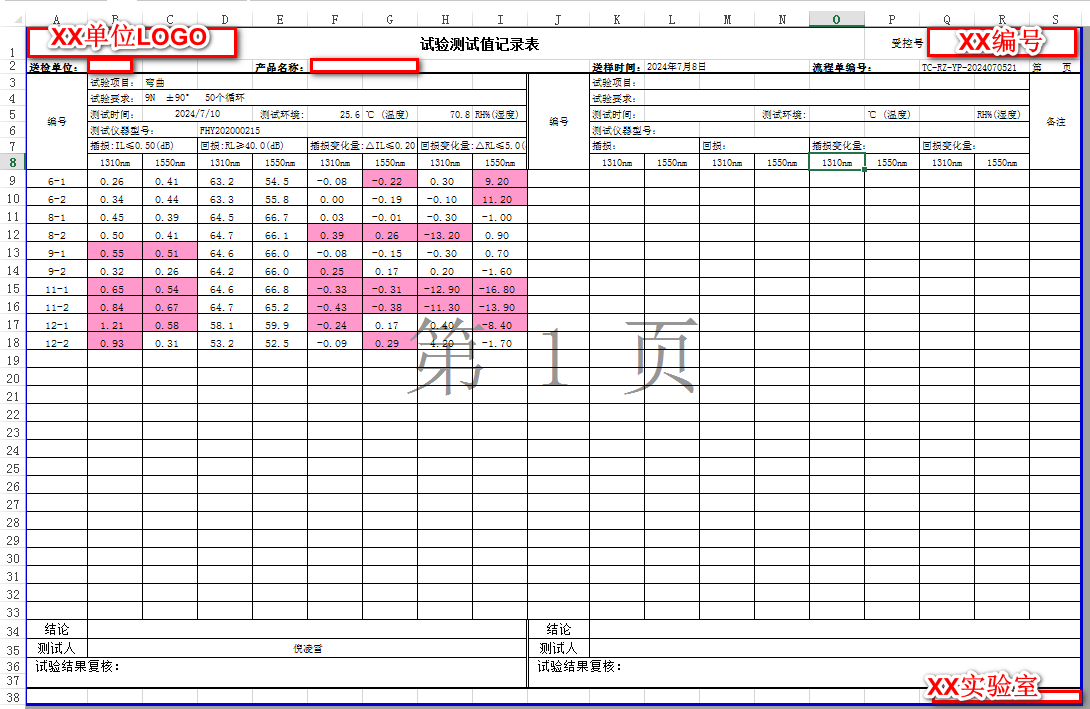

保存完数据后，打开Excel表格，表格已设置好模板，支持两波长和四波长的测试值记录表，且在表格中对不合格的指标会有红色颜色填充。对已删除或修改的数据也会作为原始记录导出。

订单完结或删除

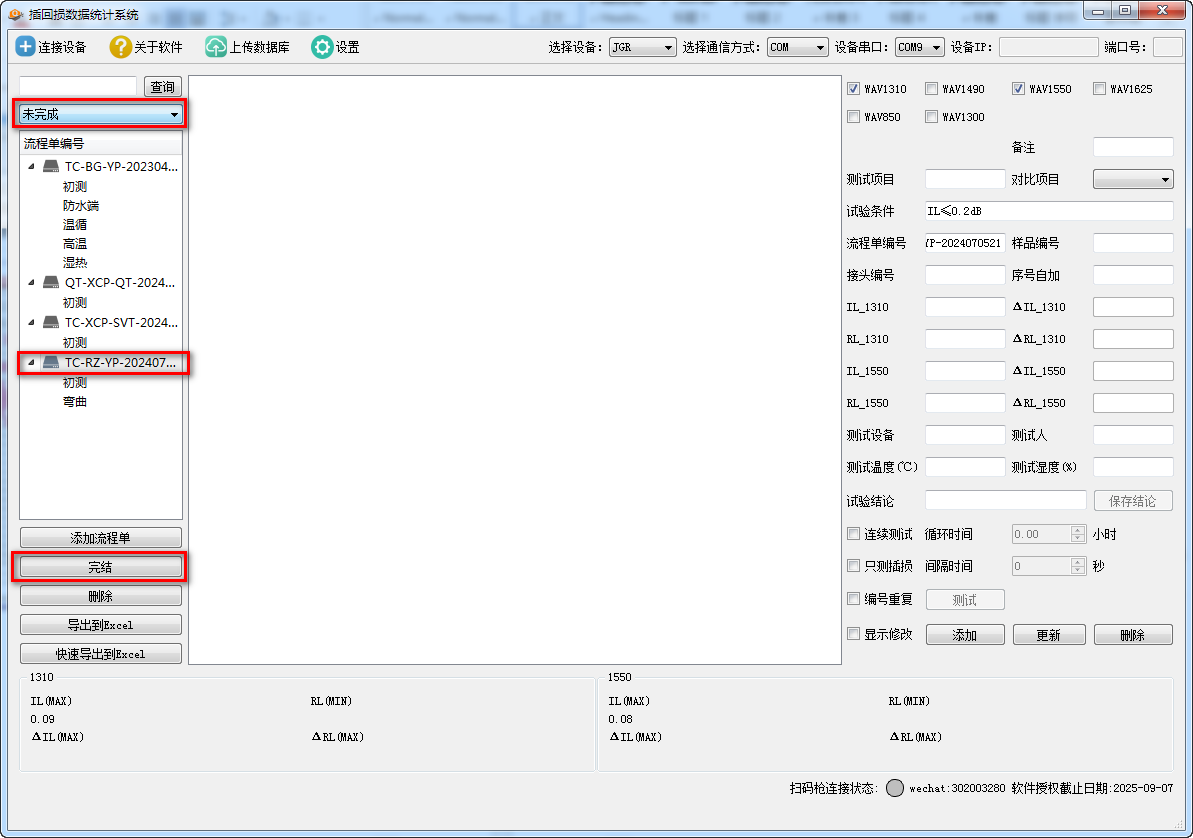

软件首页默认只显示当前未完成的订单的树图，如果某个订单测试完成，则需要选中订单编号后，点击完结。后续需要查询已完结订单，需要将未完成下拉框修改为已完成下拉框。

如果订单取消需要删除，则点击删除按钮。

多通道测试模式的支持

本软件支持多通道设备的测试模式，支持12，24通道，当选择嘉慧JW18001设备（24通道的单模/多模的插回损测试仪）时，界面会增加多通道测试选项，以及多通道某个通道的实时指标显示，实时显示通道的切换可以通过下拉框实现。

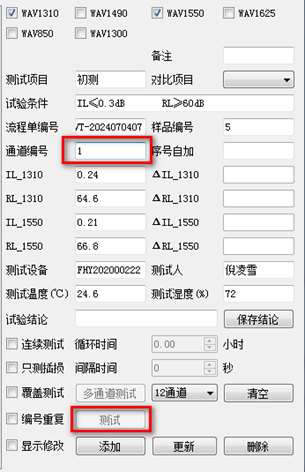

连接好设备后，选中12或24通道测试，点击多通道测试，可以连续测试12或24个通道的数值，并实时计算变化量，连续测试中不允许中断，如果对连续测试的结果值不满意，可以勾选覆盖测试后，重新进行一次连续测试。也支持只测试某单个通道，修改要测试的通道值，点击测试即可只测试某个通道的数据值。

在多通道的模式下，为了配合JW18001设备的自身归零需要，需要设置归零数据。在连接后JW18001设备后，归零按钮由会变成可用。

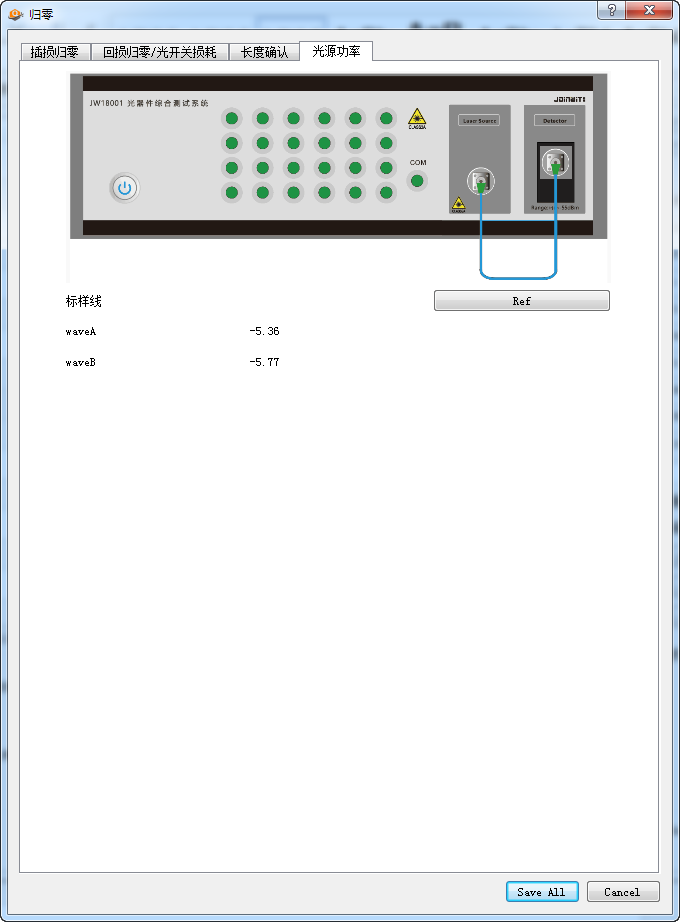

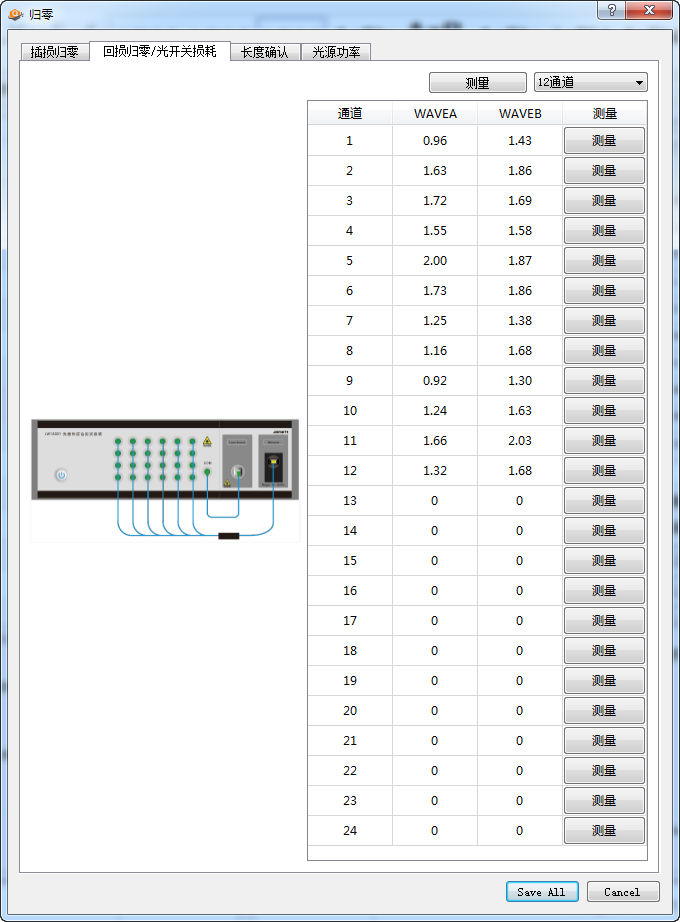

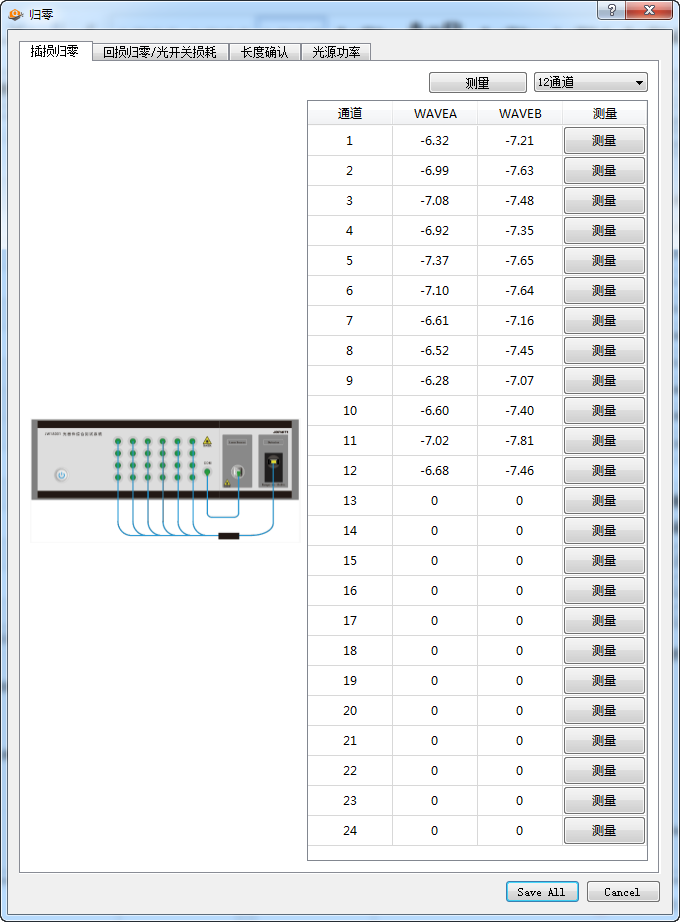

点击归零按钮后，会进入归零设置界面。分别为光源归零、长度确认、回损归零、插损归零。因为该设备在软件中计算归零值，非在设备中计算，故需要单独在软件中进行设定，对其他设备，在设备就可以进行归零的，则不需要再本软件中进行归零，本软件仅读取设备计算掉归零处理后的数据即可。

免缠绕设备的支持

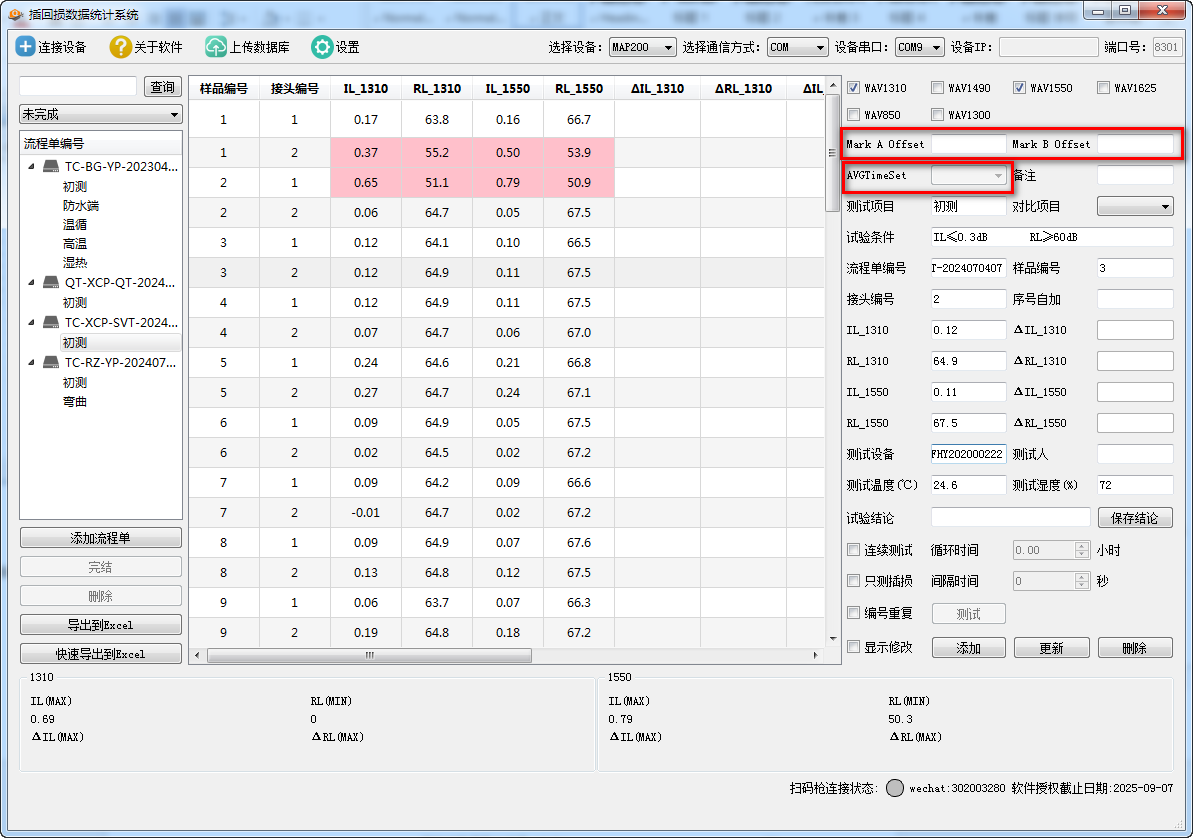

本软件还支持VIVI的MAP200/MAP220型的免缠绕测试设备的值读取，并能在软件上修改设备部分参数，支持AB两端的补偿设置、设备值平均读取时间设置，界面如下：

扩展功能

1. 数据同步到云端

支持测试数据云同步到服务器储存，不担心本地记录的丢失以及软件误删导致的数据丢失。

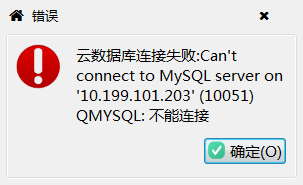

软件开启后自动后台连接服务器。若连接服务器失败，提示如下图片：

1. 支持离线模式使用

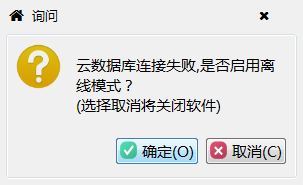

在某些无网络环境，连不上服务器，软件自身可以启用离线模式，独立使用，在有网络之后，软件会将离线模式下使用的数据自动同步到云端。

1. 扫码枪支持

支持二维码扫码枪，支持实时扫码样品之后查询历史记录、添加新流程单，测试中切换样品编号等。目前支持的扫码枪型号为ScanHome有线扫描枪，型号为SH-800（USB型）。

1. 外置快捷设备支持

支持连接脚踏开关快捷键，提升测试效率。
