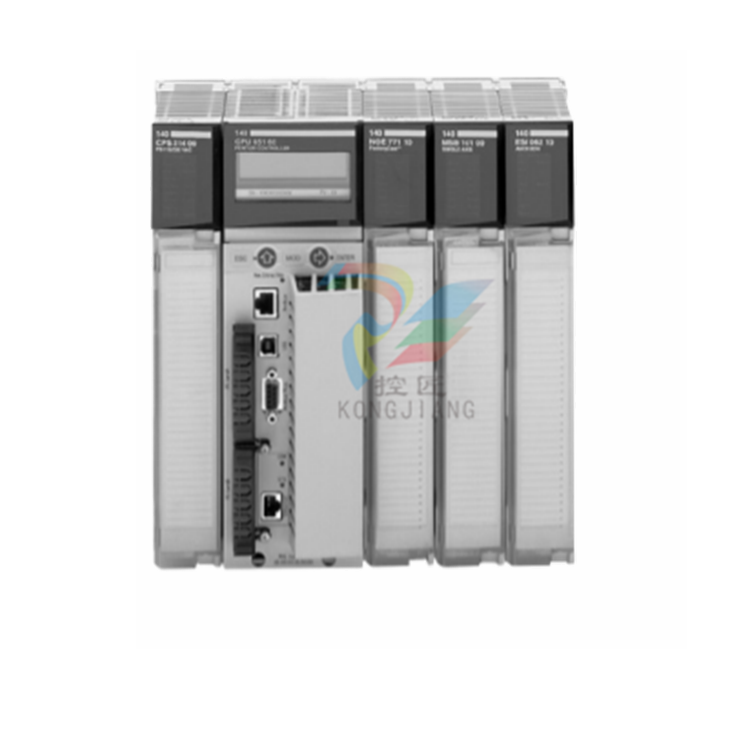

施耐德 140系列 标准处理器
Modicon Quantum 自动化平台的 CPU 基于高性能处理器,与 Unity Pro 软件兼容。Quantum CPU 标配多种功能:
-卓越的扫描时间和快速的 I/O 采集 b 处理中断的能力(定时中断和基于 I/O 的中断)
- 处理快速任务和主任务
- 使用 PCMCIA 卡扩展内存
- CPU 中集成多个通信端口
- 通过高端 CPU 前面板上的 LCD 显示块,可轻松进行诊断和维护 所提供的 CPU 具有不同的内存容量、处理速度和通信选项
受保护的备份存储器
作为标准配置,CPU 将应用程序存储在电池备份的内部 RAM 中。电池位于 CPU 前端,可在 CPU 运行时更换。
通过开关可确保应用程序安全,防止通过远程连接进行恶意篡改。
为了防止应用程序在运行过程中被无意更改,CPU 的前面板上有一个按键开关,用于保护内存。该按键开关还可用于启动和停止 CPU。140CPU31110 CPU 只有一个内存保护滑动开关。
高端 140CPU65150、140CPU65160、140CPU65260、140CPU67060、140CPU67160、140CPU67260 和 140CPU67261 CPU 有 2 个 PCMCIA 卡插槽:
- 上部插槽(0 号)用于存储扩展卡(程序、符号、常量和/或数据存储)
- 一个下插槽(1 号),用于数据存储扩展卡 除了大容量内部 RAM 外,高端 140CPU65860 和 140CPU67861 CPU 还有一个 PCMCIA 卡插槽:
- 一个用于数据存储扩展卡的插槽
内置通信端口
Quantum CPU 根据不同型号配有
- 两个 RS 232 Modbus 端口(140CPU6pppp CPU 有一个 RS 232/485 Modbus 端口)
- 一个 Modbus Plus 端口
- 一个 TCP/IP 10BASE-T/100BASE-TX 以太网 TCP/IP 端口(140CPU67p6p 热备 CPU 为 100BASE-FX 端口)
-一个 USB 端口,用于连接 CPU 的编程 PC 终端
液晶显示屏
根据型号的不同,CPU 有一个 LCD 显示屏(2 行 16 个字符),可调节亮度和对比度。与显示屏相关的键盘可用于诊断、访问某些配置参数以及启动和停止 CPU。
