关于光伏电池的模型其实在比较新的matlab版本中都是可以直接调用的，而且模形很齐全，具体路径是SimpowerSystems/application libraries。

由于想要理解一下光伏电池的原理，就找了点参考资料顺手搭了一个模型。（其实是因为不小心下了2010b的版本）

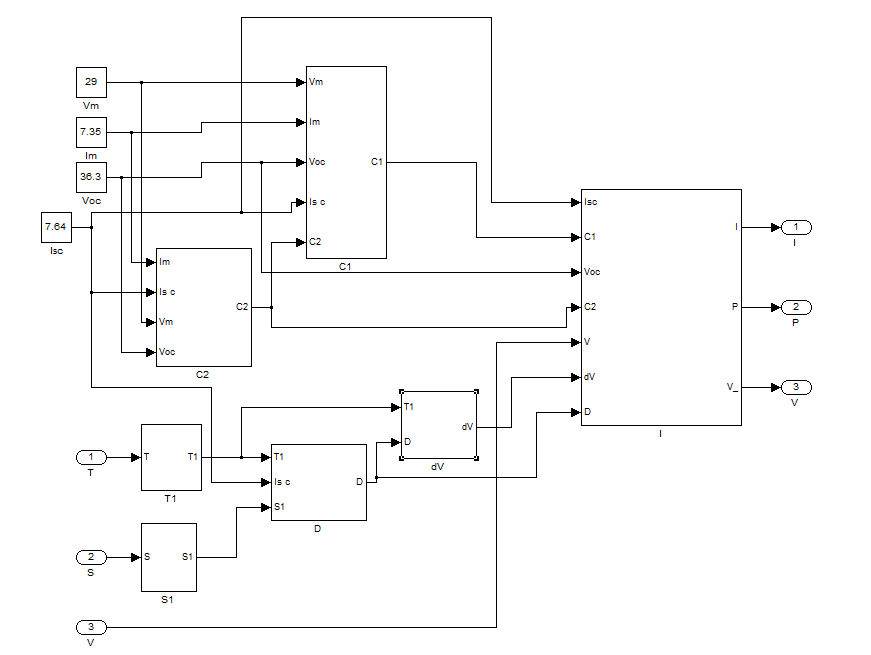

下面是具体的模型

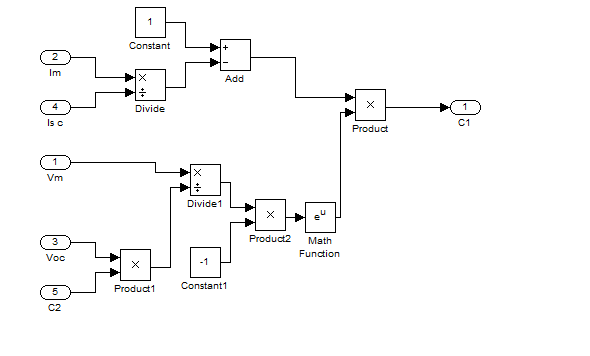

C1

 C2

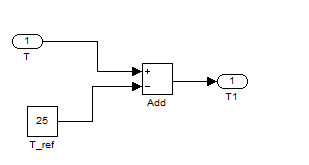

 T1



 S1

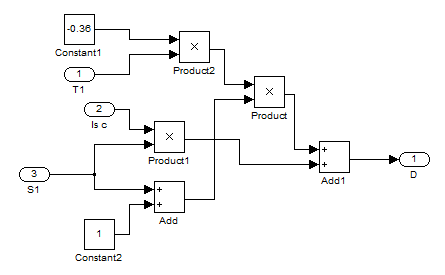

D

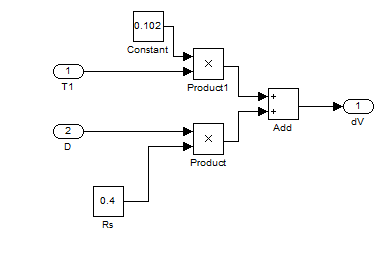

dV

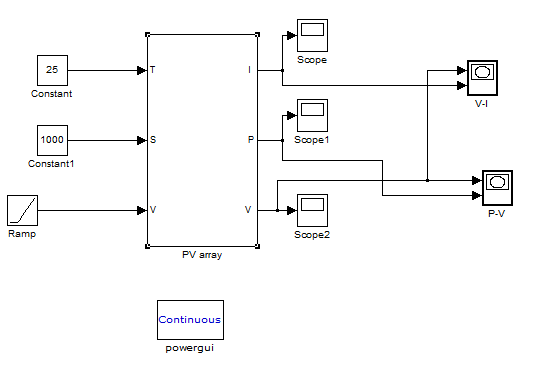

 最后是总的结构

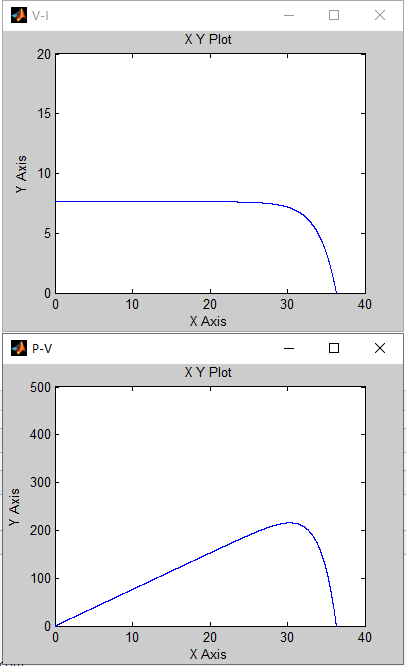

输出的V-I,P-V曲线如图

 参考光照温度25°C，光照强度1000W/m2，相对湿度1.5。

Isc,Uoc,Im,Um分别为短路电流，开路电压，峰值电流，峰值电压。
