【PLC基础知识】

一、PLC的基本数据类型

1. 位类型 bit，也称为布尔类型 BOOL ，也就是我们常说的0和1，也可以理解为 True和False，对于PLC来说就是DI或者DO点 的输入或输出状态，我们一般用Bool类型表示。对于西门子PLC的DI点，可以使用 I0.0表示，DO点用 Q0.0，还有M0.0，V0.0等表示。所以会经常看到 I0.0~I0.7，布尔类型只占用1位。

2. 字节类型 Byte，一个字节有8位，在PLC的存储器里，比如 IB1，MB1，就代表字节，那么将字节分解后 是8位，在第一项里布尔类型中提到 I0.0-I0.7就可以组成一个字节IB0，M0.0-M0.7组成MB0，所以我们想 要提高读取速度，可以直接使用字节读取，然后再进行分解。数据范围0~255。

3. 字类型 WORD，一个字包含16位，比如MW0，他就是由MB0和MB1组成，在使用字类型时有人使用组 态软件读取的值不对，那么就有可能是字节的排列顺序不一样造成，可以对高低字节进行交换，很多软件都 有这个功能。数据范围0~65535

4. 双字类型 Double Word，双字包含32位，由2个字组成，比如DW0，它包含2个字MW0和MW2，包含 4个字节MB0,MB1,MB2,MB3，所以很多人在使用寄存器时会碰到各种问题，那么就有可能使用的寄存器存 在交叉的问题。比如DW0，DW2这两个双字就存在地址交叉的问题。数据范围 0~4294967295

5. 整数类型 INT，一般又可以分为有符号，无符号，数据范围 -32768~32767

6. 双整形 DINT，同上也可以分为有符号，无符号类型，数据范围 -2147483648~2147483647

7. 实数类型 real ，显示十进制的数据，可以包括小数点，一般都是32位，当然也有64位的实数类型。

复杂数据类型，包括如下:

1. 字符串类型 string

2. 日期时间类型 Date ，Time，date-time等

3. 数组类型，Array

4. 结构类型，Struct

5. 指针，Pointe

6. 用户自定义类型，UDT

二、进制转换

1.二进制转十进制：
转换方法：把二进制数按权展开、相加即得十进制数。（具体用法如下图）

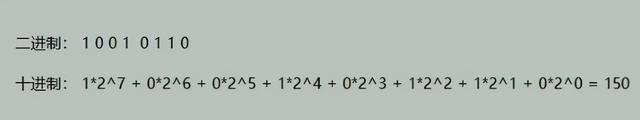

比如利用这串二进制 1001 0110 = ?；计算过程如下图所示，得到结果为：150。

2.二进制转十六进制：

转换方法：利用取四合一法，即从二进制的小数点为分界点，向左（或向右）每四位取成一位。

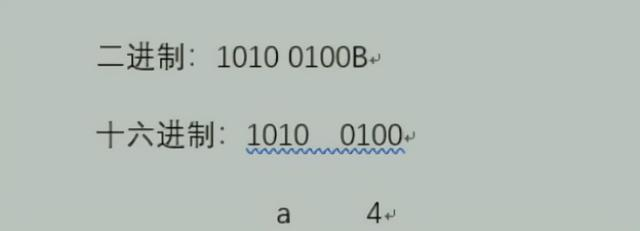

比如利用这串二进制1010 0100B = ?；计算过程如下图所示，得到结果为：a4。

3.十六进制转十进制：

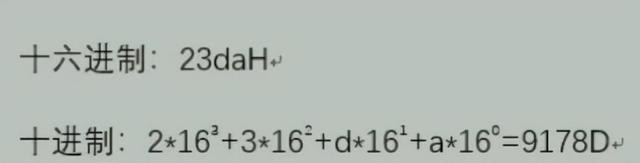

比如利用这串十进制23daH = __?__D；计算过程如下图所示，得到结果：9178D。

4.8421码：
下面的表格是8位二进制所对应的十进制数值，对进制转换以及类似题目的理解非常有用：
