Multisim基于运放的简易函数发生器原理，仿真，制作（大学生向）

摘要

本文记叙了大一笔者设计并制作建议函数发生器的绝大部分过程，意在温故知新，实现正负10V供电电压，仿真输出频率在1khz，2khz，1.5khz三挡可调的正弦波，方波，三角波形，焊接任意一个频率即可。本文为笔者第一篇博客，如有错误不当望指教！

设计思路

笔者的思路是以正弦波发生器为首输出正弦波，再接比较器输出方波，最后接积分器输出三角波，调频依据正弦波发生器的原理设置即可。

正弦波发生器

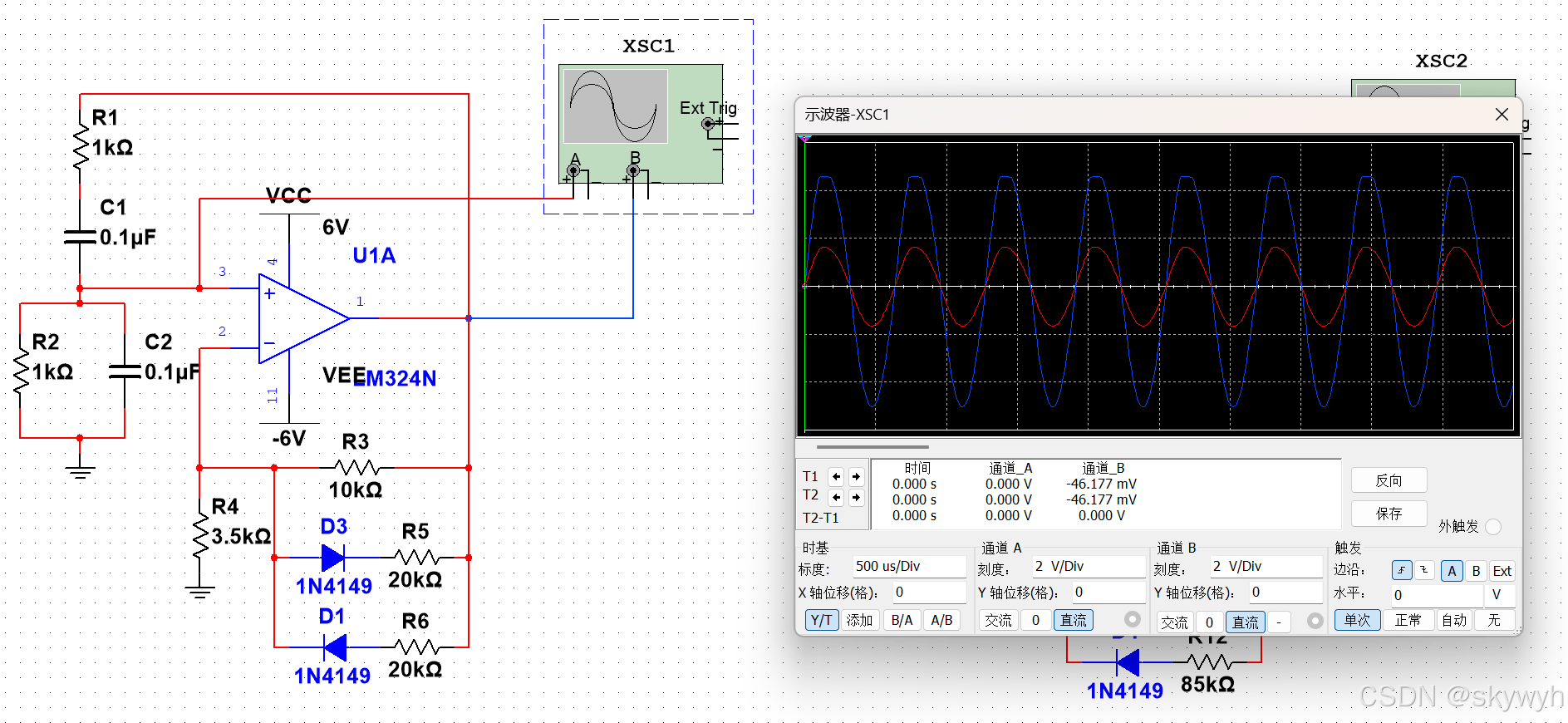

如图1，笔者采用RC型正弦波发生器，利用文氏电桥产生自激振荡，经运放放大器后可以输出失真较小的正弦波形。

 图1

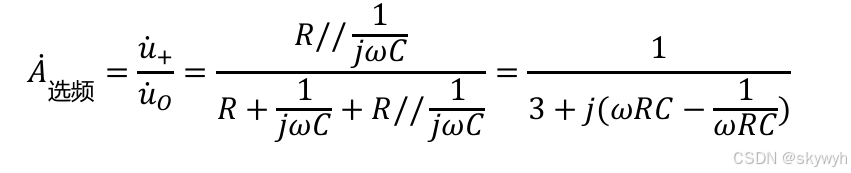

文氏电桥为图1中左侧两个电容和两个电阻，也称选频网络，其增益表达式为

 确定选频网络的R和C后，欧米伽最大值为1/3，且此时相移为0度。

右侧的运放发达电路放大增益倍数为1+10/3.5=3.85倍，此时由环路增益表达式
