软考高级：UML 静态图（机构图）、动态图（行为图）概念和例题

作者：明明如月学长， CSDN 博客专家，大厂高级 Java 工程师，《性能优化方法论》作者、《解锁大厂思维：剖析《阿里巴巴Java开发手册》》、《再学经典：《Effective Java》独家解析》专栏作者。

热门文章推荐：

• （1）《为什么很多人工作 3 年 却只有 1 年经验？》
• （2）《一文掌握大模型提示词技巧：从战略到战术巧》
• （3）《AI 时代，程序员的出路在何方？》
• （4）《如何写出高质量的文章：从战略到战术》
• （5）《我的技术学习方法论》
• （6）《我的性能方法论》
• （7）《AI 时代的学习方式： 和文档对话》

一、AI 讲解

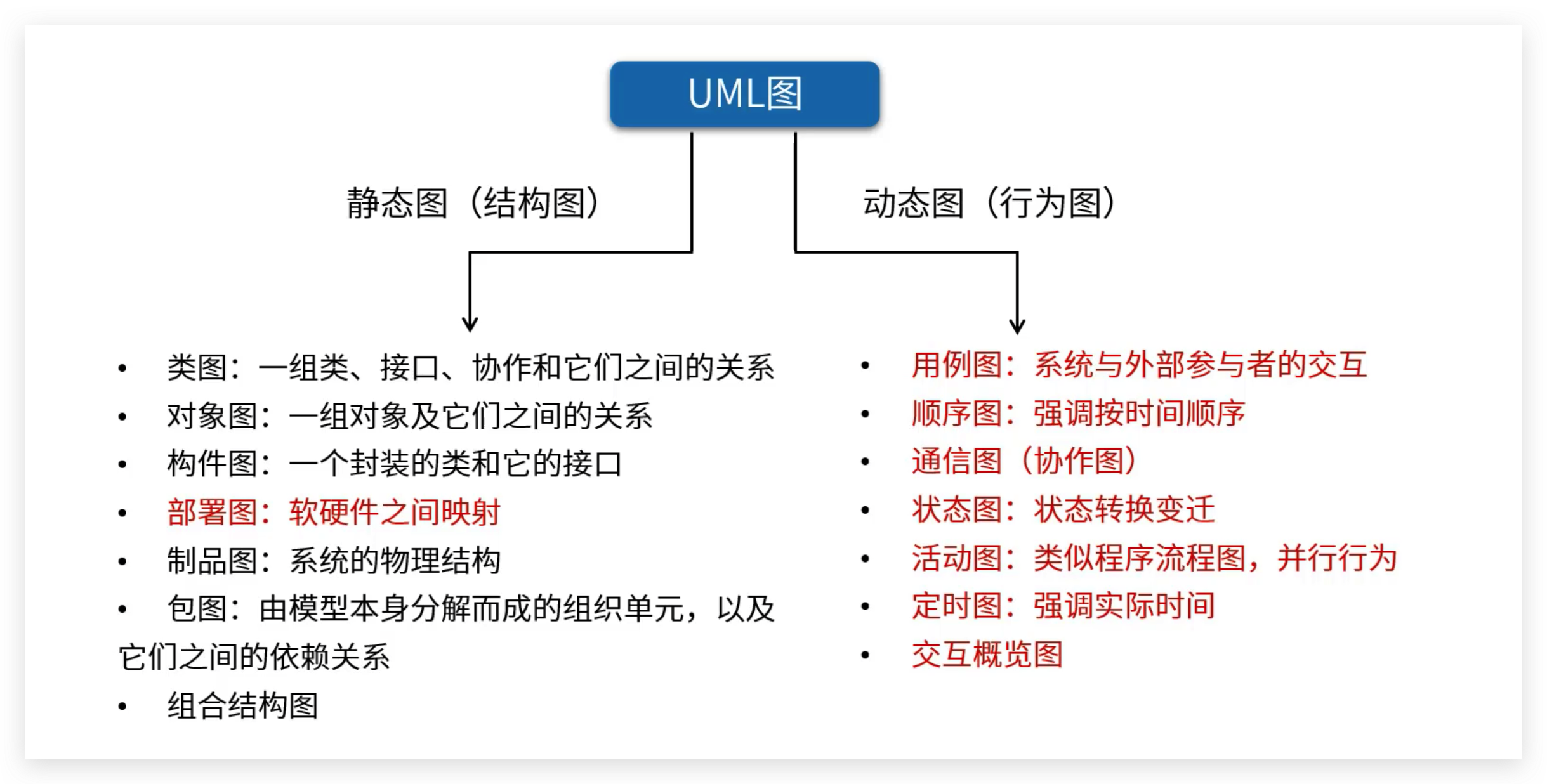

UML（统一建模语言）是一种标准的建模语言，用于软件系统的规划、设计与文档化。UML中的图分为两大类：静态图和动态图。静态图表示系统的静态结构，动态图表示系统的行为和交互。以下是静态图和动态图的基本概念和类型。

静态图（结构图）

类型	描述
类图	描述系统中的类（对象）以及它们之间的关系，是最常用的UML静态图。
对象图	类图的一个实例，展示了系统中对象之间的关系和它们的状态。
包图	描述系统的不同部分如何被组织成包，以及包之间的依赖关系。
组件图	描述系统中软件组件的组织和依赖关系。
部署图	描述系统的物理部署，包括硬件、节点以及它们之间的关系。

动态图（行为图）

类型	描述
用例图	描述系统的功能以及外部用户（参与者）如何与这些功能交互。
活动图	描述系统中的业务流程或操作的工作流程。
状态图	描述系统或对象的状态变化以及导致这些状态变化的事件。
顺序图	展示对象之间交互的时间序列，强调消息的顺序。
通信图	类似顺序图，但强调对象之间的关系而非时间顺序。
时序图	专注于对象状态的变化和事件的时序。
交互概览图	是顺序图和活动图的结合体，提供了一个高层次的交互概览。

静态图和动态图在软件开发过程中起着至关重要的作用，帮助开发者和利益相关者理解系统的结构和行为，从而促进更有效的设计和实现。

二、AI 出题

2.1 选择题

1. UML中，用于描述系统中类（对象）及其相互关系的图是：
   A. 类图
   B. 对象图
   C. 组件图
   D. 部署图

2. 下列哪个UML图描述了系统的物理部署，包括硬件、节点及它们之间的关系？
   A. 包图
   B. 组件图
   C. 部署图
   D. 对象图

3. UML动态图中，哪个图用于描述对象之间的交互和消息的时间顺序？
   A. 用例图
   B. 活动图
   C. 顺序图
   D. 状态图

4. 在UML中，用于展示系统功能及用户与这些功能交互的图是：
   A. 用例图
   B. 活动图
   C. 状态图
   D. 通信图

5. 下列选项中，不属于UML结构图的是：
   A. 类图
   B. 用例图
   C. 部署图
   D. 对象图

6. 描述系统中业务流程或操作工作流程的UML图是：
   A. 活动图
   B. 状态图
   C. 通信图
   D. 交互概览图

7. UML图中，展示了系统中对象之间的关系和它们的状态的图是：
   A. 对象图
   B. 类图
   C. 组件图
   D. 包图

8. 描述系统或对象状态变化以及导致这些状态变化的事件的UML图是：
   A. 状态图
   B. 活动图
   C. 顺序图
   D. 用例图

9. 在UML中，描述不同部分如何被组织成包以及包之间依赖关系的图是：
   A. 组件图
   B. 包图
   C. 部署图
   D. 对象图

10. 下列选项中，用于描述软件组件的组织和依赖关系的UML图是：
    A. 组件图
    B. 类图
    C. 对象图
    D. 通信图

2.2 答案和解析

1. A. 类图是用于描述系统中类（对象）及其相互关系的图。
2. C. 部署图描述了系统的物理部署，包括硬件、节点及它们之间的关系。
3. C. 顺序图用于描述对象之间的交互和消息的时间顺序。
4. A. 用例图展示了系统功能及用户与这些功能的交互。
5. B. 用例图不属于UML结构图，它是UML行为图的一种。
6. A. 活动图描述了系统中业务流程或操作工作流程。
7. A. 对象图展示了系统中对象之间的关系和它们的状态。
8. A. 状态图描述了系统或对象状态变化以及导致这些状态变化的事件。
9. B. 包图描述了不同部分如何被组织成包以及包之间依赖关系。
10. A. 组件图用于描述软件组件的组织和依赖关系。
