STATCOM级联H桥5电平Simulink仿真：实现无功补偿的新技术

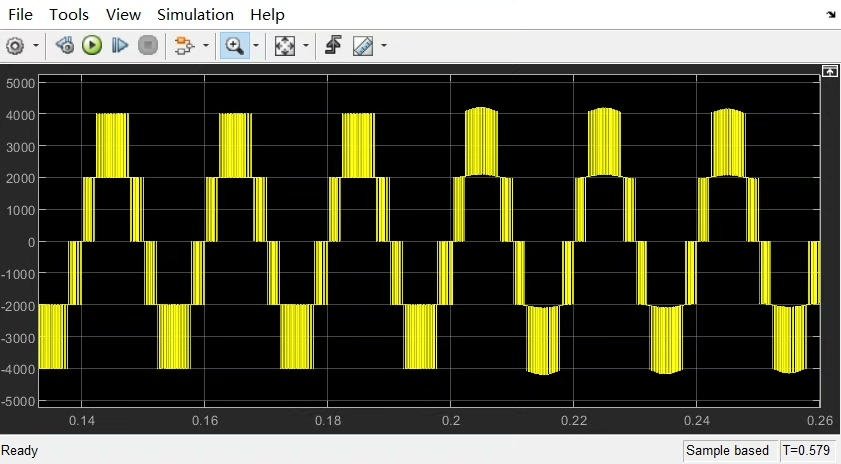

STATCOM 级联H桥 5电平 simulink仿真

ID:2950716999311743

____///

在现代电力系统中，STATCOM（Static Synchronous Compensator）被广泛用于电力传输和配电系统中。它是一种高级的无功补偿设备，能够有效地控制电力系统中的电流和电压，提高系统的稳定性和可靠性。与传统的传输线路和变压器相比，STATCOM具有更好的响应速度和动态性能。

在传统的STATCOM中，采用的是双电平的H桥拓扑结构。然而，在一些特定的应用场景中，需要更高的电平数来满足电力系统的要求，这时就需要采用级联H桥的STATCOM。

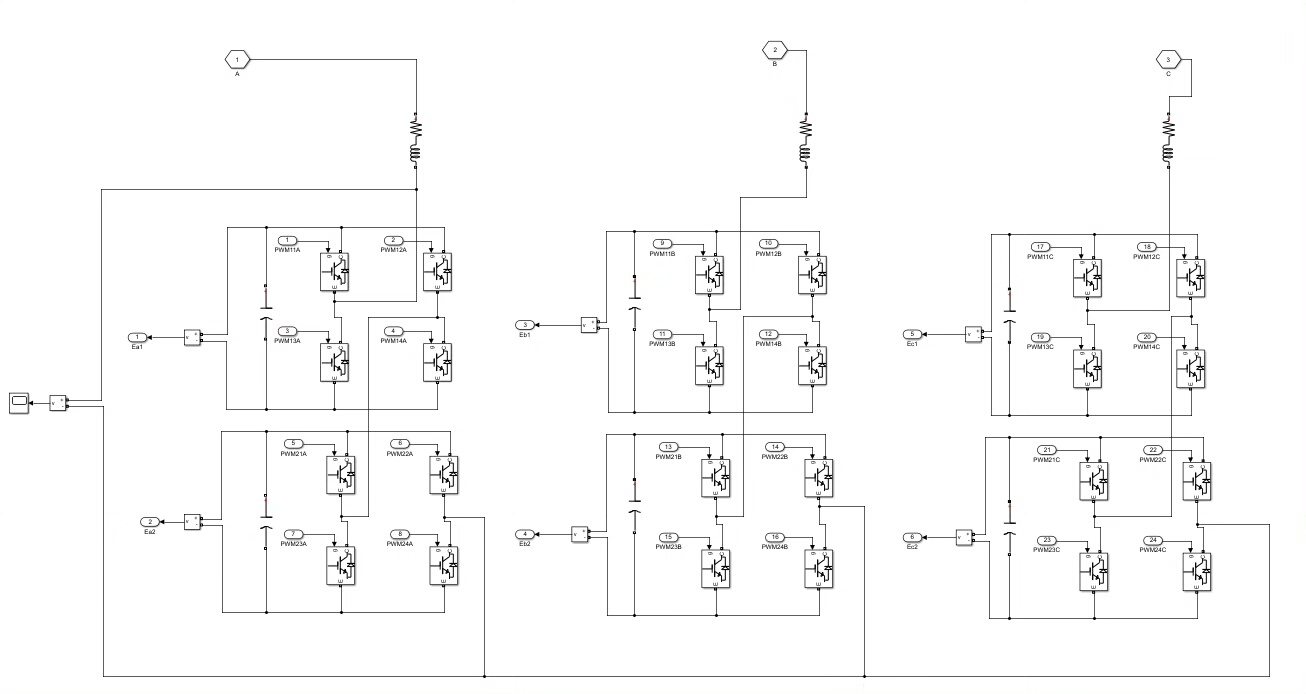

级联H桥STATCOM是通过将多个H桥连接在一起，以实现更高的电平数。每个H桥拓扑都由多个IGBT（Insulated Gate Bipolar Transistor）和二极管组成，以实现对电压的控制。通过调整H桥的开关状态和相位角度，可以精确地控制电压的大小和相位关系。

在级联H桥STATCOM中，Simulink仿真是一种常用的方法来验证系统的性能和效果。Simulink是Matlab软件中的一个功能强大的模拟平台，能够模拟电力系统中各种部件的运行状态和相互作用。通过建立级联H桥STATCOM的仿真模型，并设置适当的参数和控制策略，可以评估其在不同工况下的性能和稳定性。

在进行Simulink仿真时，需要考虑多个因素。首先，需要准确建立电力系统的拓扑结构和参数模型，包括输电线路、变压器、负载等。其次，需要编写适当的控制算法，以实现对STATCOM的电压和功率的精确控制。同时，还需要考虑电力系统的各种故障和异常情况，并进行相应的处理和保护。

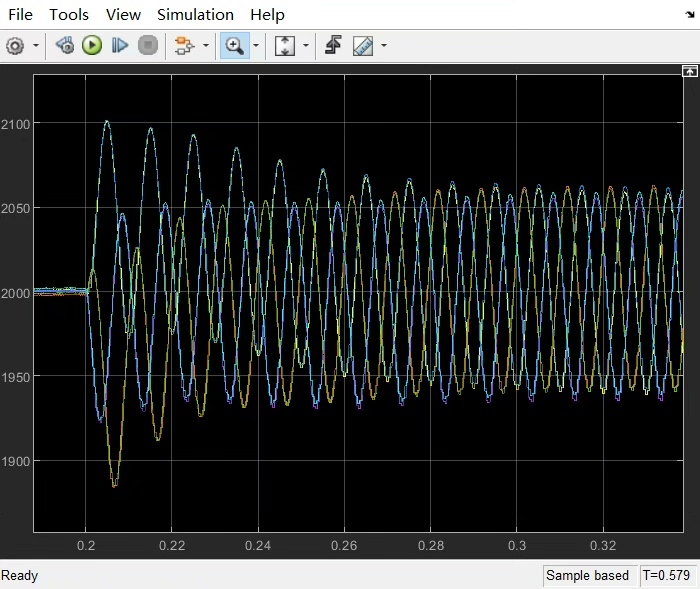

在仿真的过程中，可以通过改变不同的工况和参数，来评估级联H桥STATCOM在不同情况下的响应和稳定性。例如，在电力系统受到突发负荷变化时，STATCOM能够迅速调整电流和电压的大小，以保持系统的稳定运行。而在电力系统受到短路故障时，STATCOM能够快速响应，提供适当的无功功率支持，以防止系统崩溃。

总之，级联H桥STATCOM在电力系统中具有重要的应用价值。通过Simulink仿真，可以对其进行全面的性能评估和优化。随着电力系统的不断发展和变化，相信级联H桥STATCOM将在未来得到更广泛的应用和研究。
