MATLAB Simulink建模仿真:Buck-boost变换器仿真模型和输出电压闭环控制模型(MATLAB 2017b)

Buck-boost变换器仿真模型,包含反相buckboost和四管同相buckboost,基于MATLAB/Simulink建模仿真。
输出电压闭环控制模型,适合入门学习使用。
仿真模型使用MATLAB 2017b搭建

ID:8512694182332071

leon2can


Buck-boost变换器仿真模型,是一种基于MATLAB Simulink建模仿真的模型,其中包括反相buckboost和四管同相buckboost两种类型。此模型的设计目的是为了实现输出电压的闭环控制,以满足入门学习和交流的需要。

在本仿真模型中,我们采用了MATLAB 2017b作为搭建工具。该软件具有良好的可复制性,能够保证模型的稳定性和可靠性。在购买此仿真模型后,一经售出将不支持退换,敬请理解。

Buck-boost变换器是一种常用的电源变换器,它能够通过调节输入电压和占空比的变化来实现对输出电压的控制。在本仿真模型中,我们着重探讨了反相buckboost和四管同相buckboost这两种常见的变换器类型。

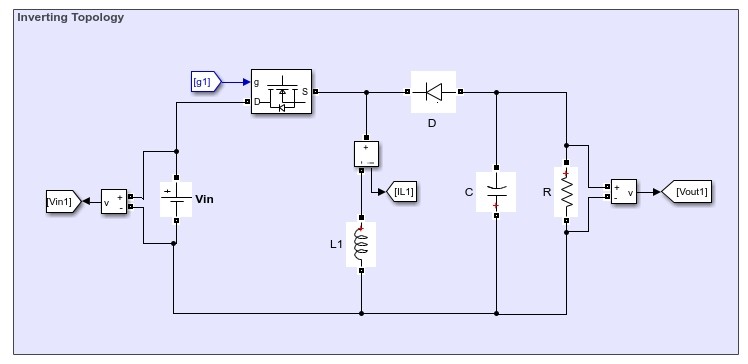

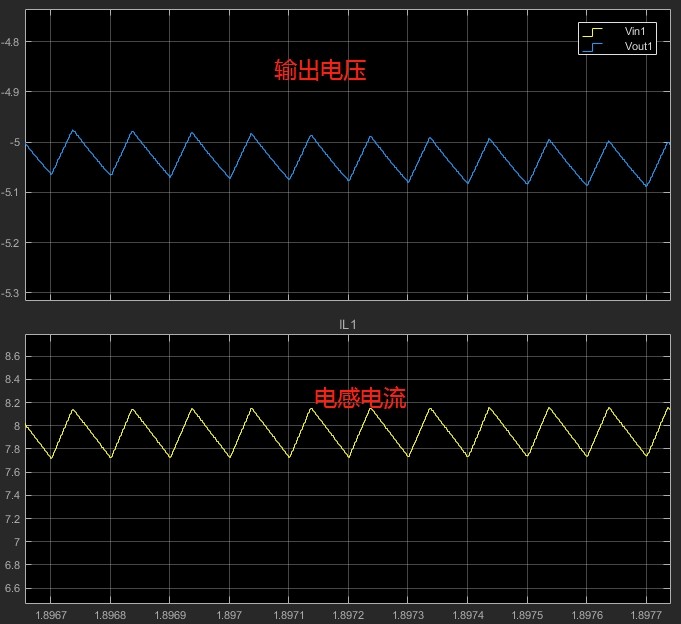

首先,让我们来了解一下反相buckboost变换器。它通过控制开关管的导通和断开实现对电压的转换。在这个过程中,开关管的占空比起到了关键的作用。我们通过MATLAB Simulink建立了相应的电路模型,并进行了仿真验证。通过调节占空比的数值,我们可以得到不同的输出电压。这种反相buckboost变换器适用于一些特殊的电源变换需求。

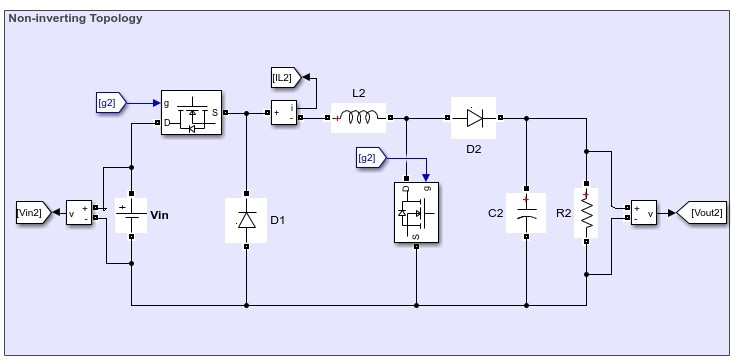

接下来,我们将介绍四管同相buckboost变换器。与反相buckboost变换器不同的是,四管同相buckboost变换器允许同时导通或断开开关管。这样的设计可以提高变换器的效率和稳定性。在本仿真模型中,我们同样采用了MATLAB Simulink建立了相应的电路模型,并进行了仿真分析。通过调节占空比和开关管的导通方式,我们可以得到不同的输出电压。这种四管同相buckboost变换器适用于一些对电源转换要求更高的场景。

总结而言,本仿真模型具有较高的实用性和教学性。它能够帮助初学者更好地理解和掌握Buck-boost变换器的原理与应用。同时,我们也提醒用户,此仿真模型仅适用于学习和交流使用,不得用于商业目的。如果在使用过程中遇到任何问题,欢迎咨询我们,我们将竭诚为您提供帮助。

最后,感谢各位的关注和支持。我们将不断努力,提供更多优质的技术分析文章和仿真模型。关注我们,您将享受到精彩的内容和特惠活动。让我们一起探索技术的魅力,共同成长!

【相关代码 程序地址】: http://nodep.cn/694182332071.html
