升压电路（Boost）的设计原理、参数计算及MATLAB仿真

创作不易，感谢大家关注支持！需要的可以点击收藏！

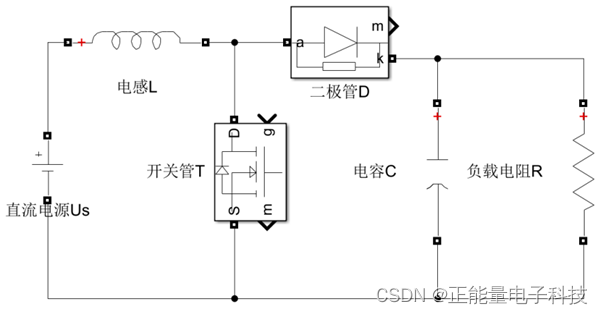

升压（Boost）变换电路是一种输出电压大于等于输入电压的单管非隔离直流变换电路。它由直流电压源、电感、开关管、二极管、滤波电容、负载电阻组成，升压电路图如图1所示。

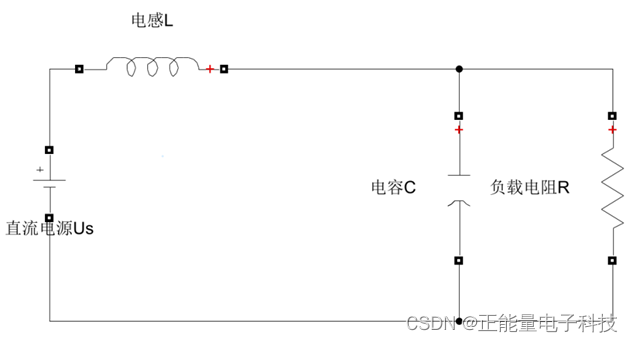

在上一篇降压（Buck）变换电路中，它的拓扑结构由电压源、串联开关、和电流源负载组成。而升压变换电路是降压变换电路对偶拓扑结构，升压变换器由电流源（电压源串联较大电阻组成）、并联开关、电压源负载（并联电容）组成。通过控制开关管的占空比，进而控制输出电压的大小，升压变换电路的两个工况如图2、图3所示，分别代表开关管导通状态和开关管截止状态。



升压变换电路根据电感电流是否连续，依然分成三种状态：连续导通、不连续导通、临界状态三种工作模式。为了方便分析升压电路的稳态特性，简化推导公式过程，作出如下假设：

1. 开关管、二极管均是理想器件，即不考虑导通时的管压降、可以瞬时导通或瞬时截止，且截止时不产生漏电流。
2. 电感、电容是理想元件。电感工作在线性区而没有饱和，寄生电阻为0，电容的等效串联电阻也为0。
3. 输出电压中的纹波电压与输出电压的比值很小，可以近视忽略。
