protues仿真单片机连接LCD1602显示

最新推荐文章于 2023-11-22 00:52:17 发布

暮夏二八

最新推荐文章于 2023-11-22 00:52:17 发布

阅读量2.7k

点赞数 4

文章标签：单片机嵌入式硬件

本文链接：https://blog.csdn.net/w_miraitowa/article/details/131688434

版权

在尝试连接LCD1602屏幕时，初始设置后屏幕虽然能亮但无法显示数据。通过搜索和学习，发现问题可能在于P0口缺少对LCD1602引脚的上拉电阻。添加了相应电阻后，屏幕成功显示数据。此记录旨在分享这一硬件故障的解决方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一开始对照引脚连接好以后发现LCD1602屏幕可以亮但是不显示数据

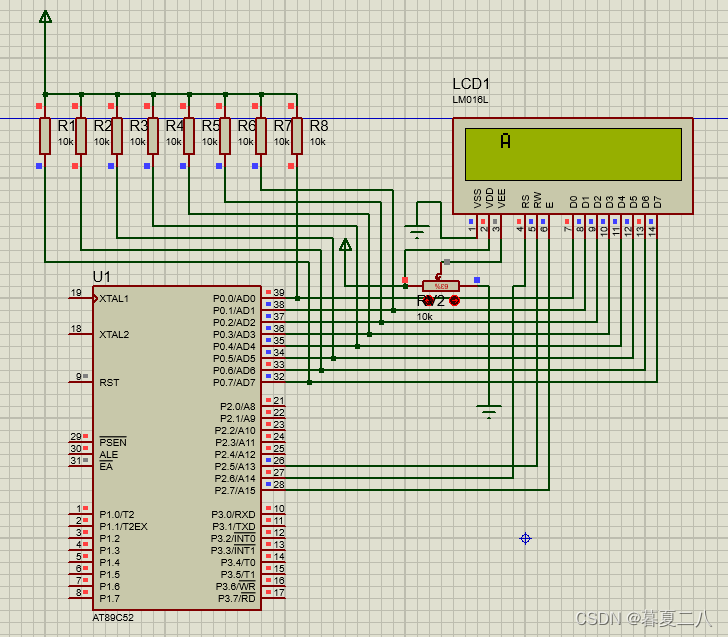

搜索后发现需要在P0口连接LCD1602的每个引脚都接一个上拉电阻即可显示数据如图所示

（此文用来记录学习中遇到的问题）
