Proteus仿真-LCD1602液晶屏使用方法(驱动一)

一、硬件链接

在元件库中搜索LM016即可找到LCD1602液晶屏。

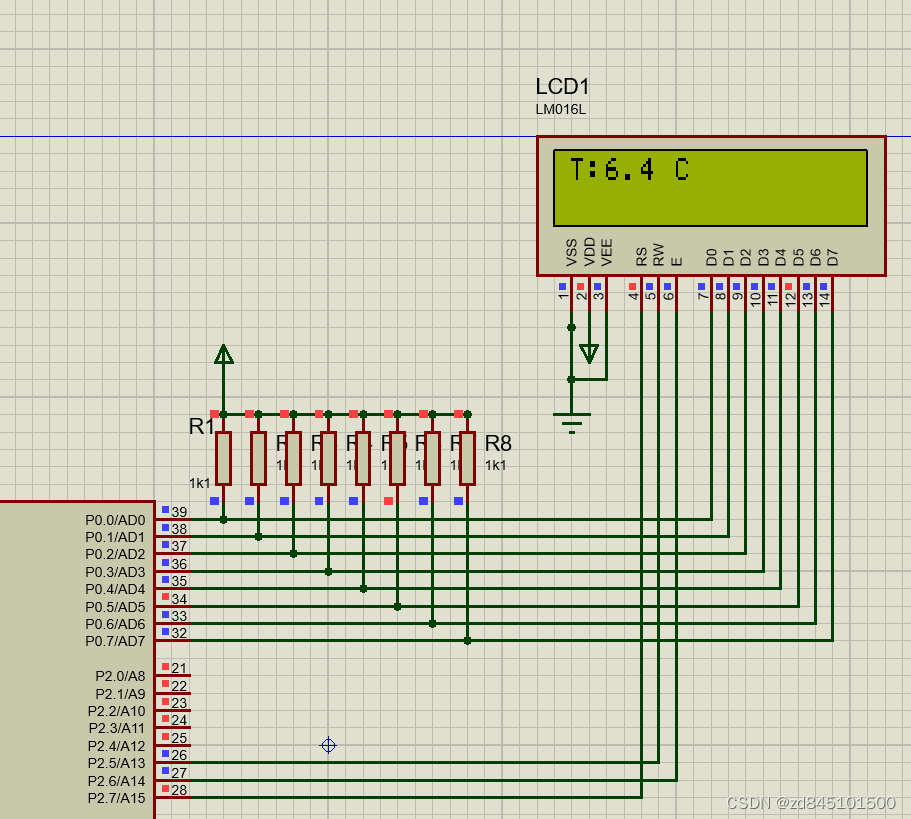

按下图方式链接单片机和屏幕。

二、软件驱动代码

//屏幕相关引脚接口定义
#define D P0
sbit E=P2^6;
sbit RW=P2^5;
sbit RS=P2^7;

//函数声明
void LcdWriteCom(uchar com);					/* LCD1602写入8位命令子函数 */
void LcdWriteData(uchar dat)	;				/* LCD1602写入8位数据子函数 */
void LcdInit();									/* LCD1602初始化子程序 */
void setAddr(unsigned char line ,unsigned char addr);
void setBuling(unsigned char YorN);
void Show_string1(uchar a[]); 					/* 第一行从头开始显示 字符   "" 双信号内直接加显示内容即可 */
void Show_string2(uchar a[]);					/* 第二行     "" 双信号内直接加显示内容即可 */
void show_string(uchar add,uchar a[]);			/* 指定位置显示字符串 注意 算好位置  0~27   40~67   地址值,"显示字符串" */
void show_number(uchar add,uint a);				/* show_number(0x加 要显示的地址,变量或数字 */
void show_float(uchar add,float a);				/* 显示浮点数 */



/* 向1602写命令函数
 * 参数:com 命令
 * 返回值 : 无
 */
void LcdWriteCom(uchar com)
{
	E=0;
	RW=0;
	RS=0;
	D=com;
	delay_us(5);
	E=1;
	delay_us(5);
	E=0;
}
/* 向1602写数据命令
 * 参数: dat 数据
 * 返回值: 无
 */
void LcdWriteData(uchar dat)
{
	E=0;
	RW=0;
	RS=1;
	D=dat;
	delay_us(5);
	E=1;
	delay_us(5);
	E=0;
}

/* LCD1602初始化函数
 */
void LcdInit()
{
	LcdWriteCom(0x38);
	LcdWriteCom(0x0c);//0x0C光标不闪
//	LcdWriteCom(0x0d);//0x0D光标闪烁
	LcdWriteCom(0x06);
	LcdWriteCom(0x01);
	LcdWriteCom(0x80);
}
/*设置光标位置 第一行0x00-0xF 第二行0x40-0x4f */
void setAddr(unsigned char line ,unsigned char addr)
{
	if(line == 1)
		LcdWriteCom(0x80+addr);
	if(line == 2)
		LcdWriteCom(0x80+0x40+addr);

}
/*设置光标闪烁*/
void setBuling(unsigned char YorN)
{
	if(YorN)
	LcdWriteCom(0x0d);//0x0D光标闪烁
	else
	{LcdWriteCom(0x0c);//0x0C光标不闪
		}
}

/* 指定位置显示字符串
 * 参数 add 地址 第一行 0~27
 *               第二行 40~67
 *      a[] 字符串 "abc"
 */
void show_string(uchar add,uchar a[])
{
	uchar i;
	LcdWriteCom(0x80+add);
	for(i=0;a[i]!='\0';i++)
	{
		LcdWriteData(a[i]);
	}
}

/* 第一行显示字符串
 */
void Show_string1(uchar a[])
{
	uchar i;
	LcdWriteCom(0x80);
	for(i=0;a[i]!='\0';i++)
	{
		LcdWriteData(a[i]);
	}
}

/* 第二行显示字符串
 */
void Show_string2(uchar a[])
{
	uchar i;
	LcdWriteCom(0x80+0X40);
	for(i=0;a[i]!='\0';i++)
	{
		LcdWriteData(a[i]);
	}
}

/* 任意位置显示数字
*/
void show_number(uchar add,uint a)
{
	char s[10];
	sprintf(s,"%d",a);
	show_string(add,(uchar *)s);		/* 格式转换 */
}

/* 任意位置显示浮点数
*/
void show_float(uchar add,float a)
{
	char s[10];
	sprintf(s,"% .1f",a);/* 格式转换 */
	show_string(add,(uchar *)s);
}

三、示例程序

void main()
{
    float temp = 6.4;
    char string[17] = {0};
    /* LCD1602初始化函数 */
	LcdInit();

    while(1)   //程序主逻辑
	{
        //将字符串格式化,并存储在数组中,用于显示摄氏度
        sprintf(string,"T:%.1f C     ",temp);
		Show_string1(string);    //显示在LCD第一行
    }
}
