【单片机】让STC89C52点亮你的LCD1602A显示屏

序言

本文档以一个小白的角度，详细的阐述了如何阅读LCD1602数据手册，如何连接硬件，如何编程，当然，还是需要你有基本的电路知识以及编程知识，如果没有，可以看我往期发布的有关【电路基础】和【编程基础】的文章。

数据手册

数据手册，是拿到一个硬件后，第一个要研读的对象，数据手册中详细的描述了当前这个硬件的功能、应用场景、使用方法以及使用范例，本文中就使用了 LCD1602A 的数据手册，如果你有需要可以在文章顶部下载

开始

硬件连接

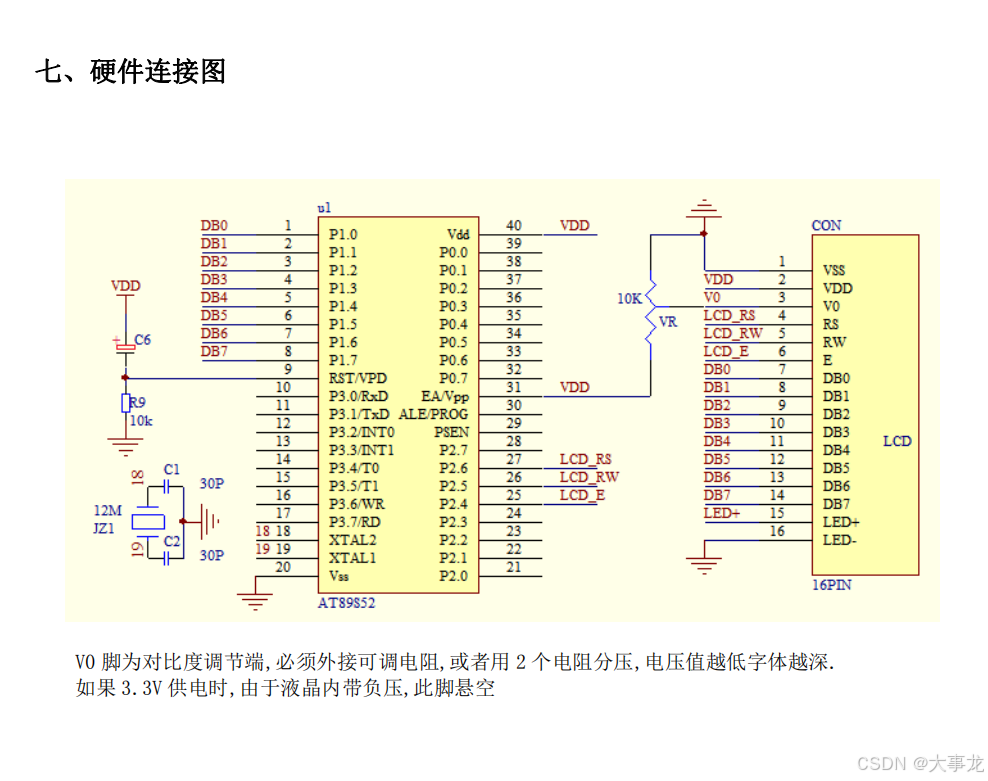

打开数据手册，通过手册可知硬件链接方式：

这里，我们使用STC89C52是一样的连接方式，在此，为了方便后面的编程，这里我们约定一些规定，当然你也可以根据你的实际情况来确定：

STC89C52RC	LCD1602A
P01~P07	DB0~DB7
P21	LCD_RS
P22	LCD_RW
P23	LCD_E

V0引脚，通过电位器，接到GND，可以用来调节显示屏的清晰度，为了测试你的屏幕是否正常，你可以将 V0 直接接到GND或VCC，如果接到GND，能看到5*8的点阵，接到VCC则看不到，说明你的LCD是正常的

编程及阅读数据手册

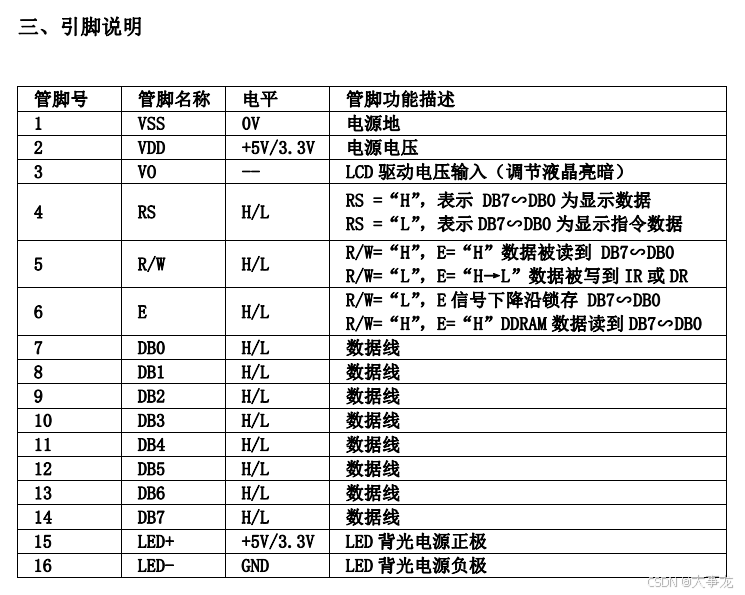

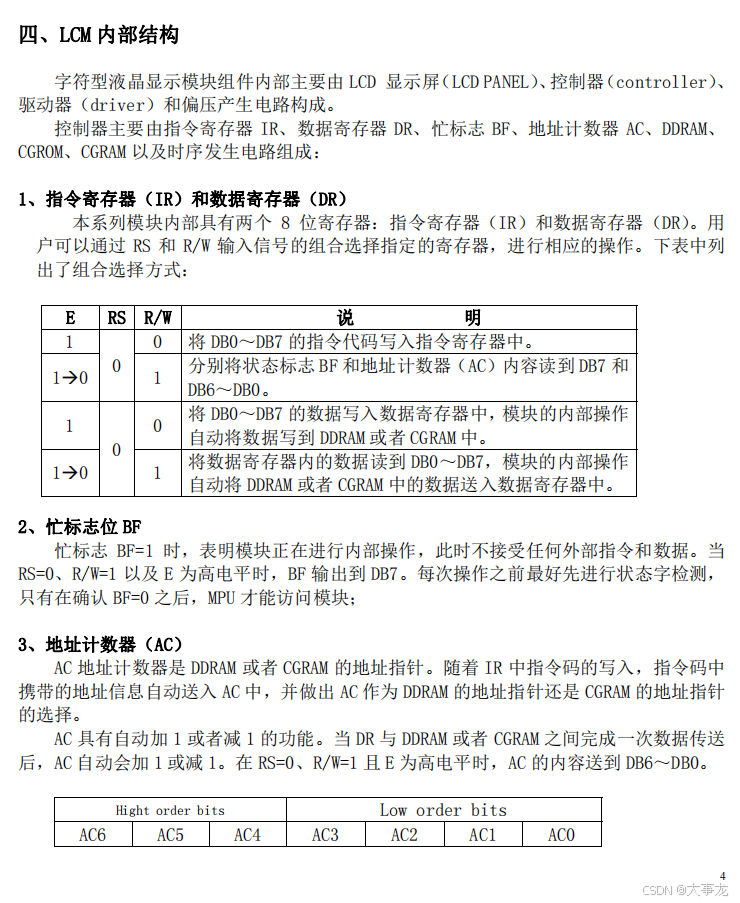

按上图，就能发现他分指令数据和显示数据，那么他们分别对应是什么呢，接下来我们需要关注数据手册的第四部分：

那么，通过这个内部结构，我们就可以清晰的知道，这个LCD1602A，他内部分为指令寄存器（IR）和数据寄存器（DR），针对这个图，我们稍微做一下解释：

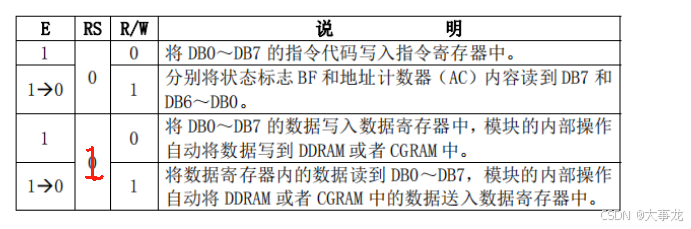

• 注意： 数据手册中读写数据部分的RS标识有误，可以看下图，通过阅读后面的文档，我们可以印证这一点

  好了，到这里，我们就可以开始编写我们的程序了，写指令和写数据，具体的指令有哪些，我们到后面再看，这里先完成两个函数，一个是写指令，一个是写数据，在写程序之前呢，我们需要先进行引脚的定义，还记得我们前面说过的约定吧，我们就参照约定进行定义

#include <stc89c52rc.h>
#define LCD_DATA_PORT P0 // 这就是将 P0~P7 全部放到 LCD_DATA_PORT 中
sbit LCD_RS = P2^1;
sbit LCD_RW = P2^2;
sbit LCD_EN = P2^3;

同时呢，为了保证程序能顺利执行，我们需要一个延时函数

// 延时函数
void Delay(unsigned int ms)
{
		unsigned char i, j;

		while(ms--) {
			i = 2;
			j = 199;
			do
			{
				while (--j);
			} while (--i);
		}

}

写指令

// 写指令
void LCD_Write_Command(unsigned char cmd)
{
	LCD_RS = 0;
	LCD_RW = 0;
	LCD_DATA_PORT = cmd;
	LCD_EN = 1;
	Delay(1);
	LCD_EN = 0;
}

写数据

// 写数据
void LCD_Write_Data(unsigned char data)
{
	LCD_RS = 1;
	LCD_RW = 0;
	LCD_DATA_PORT = data;
	LCD_EN = 1;
	Delay(1);
	LCD_EN = 0;
}

到这里，我们已经把两个函数完成了，那么应该如调用呢，两个函数要传的参数是什么呢，接下继续阅读文档：

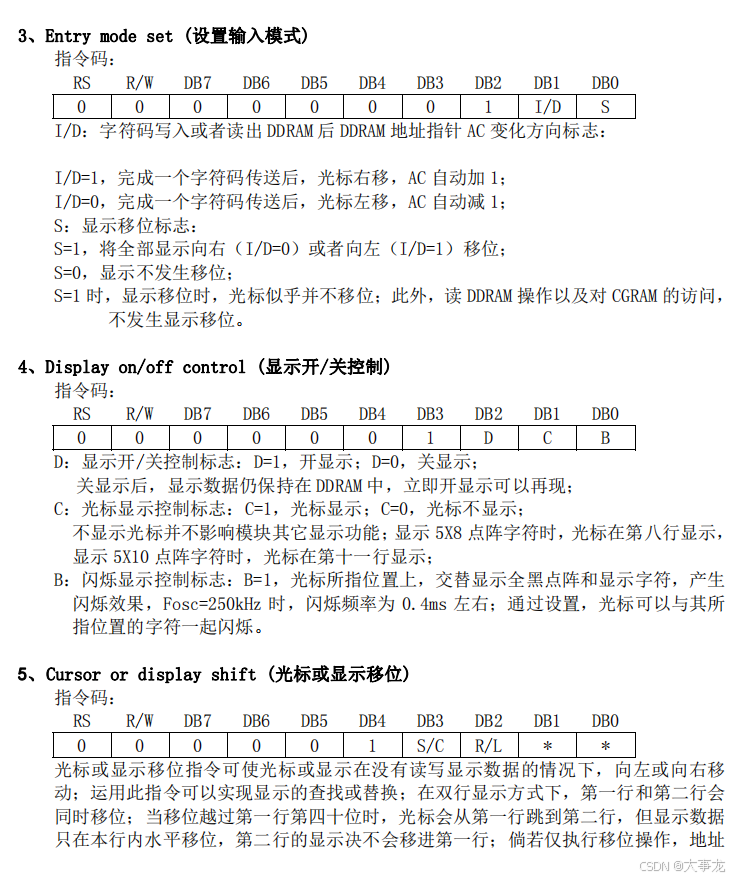

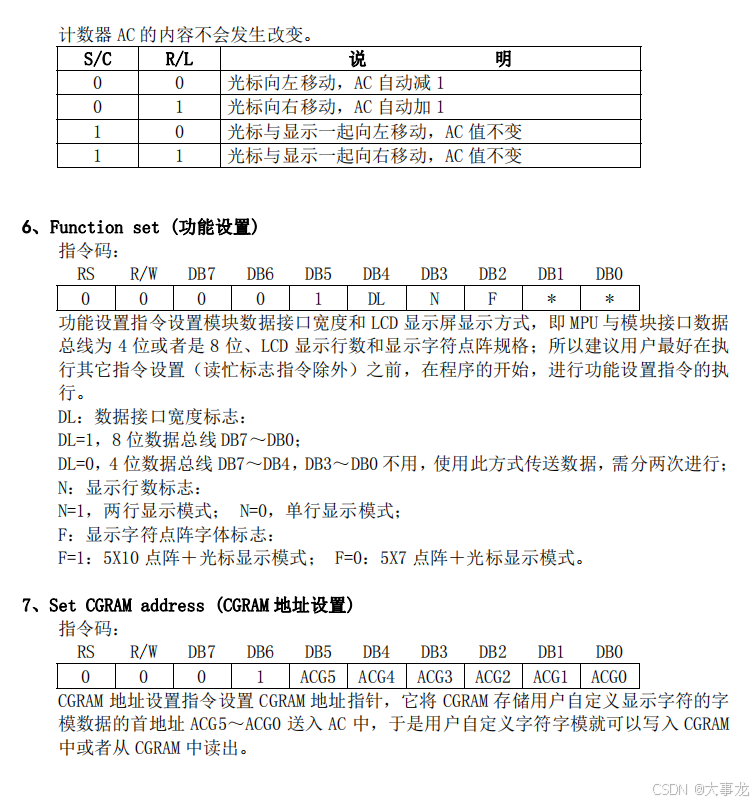

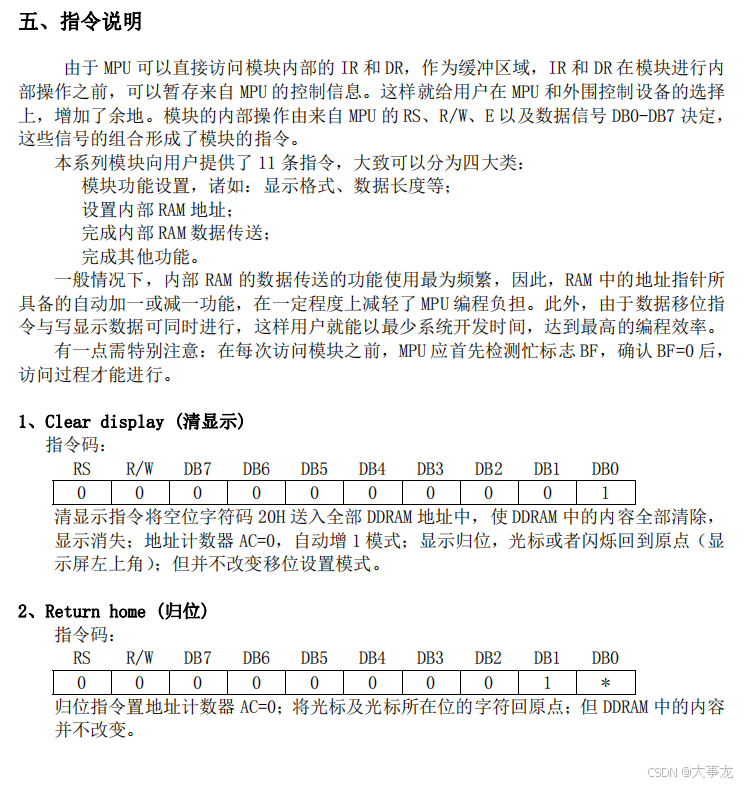

更详细的，可以自行查看数据手册，这里我截图了几个必须要用到的，通过阅读我们知道，

写指令有：

• 清屏
• 归位
• 设置输入模式
• 显示以及光标的开/关控制
• 光标以及显示的移位
• 功能设置

写数据有：

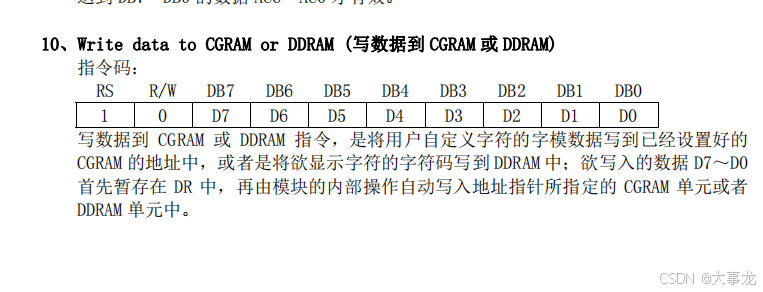

• 写数据到 CGRAM 或 DDRAM

参考文档，我们对上述进行整理，可以知道分别对应的二进制，以及转换后的十六进制，如果对进制转换不清楚，可以看往期二进制、八进制、十进制、十六进制之间的转换

功能	二进制	十六进制
清屏	0000 0001	0x01
归位	0000 0010	0x02
字符写入后，光标右移	0000 0111	0x07
显示开，光标开，闪烁开	0000 1111	0x0f
设置光标位置	-	-
设置5*7，16例2行展示	0011 1000	0x38

通过归纳，我们就可以调用函数进行功能的实现了，比如清屏，我们可以调用函数如下

LCD_Write_Command(0x01);

好了，我们可以开始我们的 main 函数的编写了

void main()
{
	// 对屏幕进行初始化
	// 1. 设置5*7，16列2行展示
	LCD_Write_Command(0x38);
	// 2. 设置光标的起始位置 第一行第一列
	LCD_Write_Command(0x80 | 0);
	// 设置光标的起始位置 第二行第一列
	// LCD_Write_Command(0xc0 | 0);
	// 3. 设置显示开，光标开，闪烁开
	LCD_Write_Command(0x0f);
	// 4. 清屏
	LCD_Write_Command(0x01);

	// 5. 写数据
	LCD_Write_Data('h')
}

注意，写数据时，这里只能传入单个字符，如果想要实现传入字符串，可以自己定义函数处理，如下

void LCD_Show_Str(unsigned char *str)
{
	while(*str) {
		LCD_Write_Data(*str);
		str++;
	}
}

这样就可以传入多个字符了，调用如下：

LCD_Show_Str("Hello World");

最后

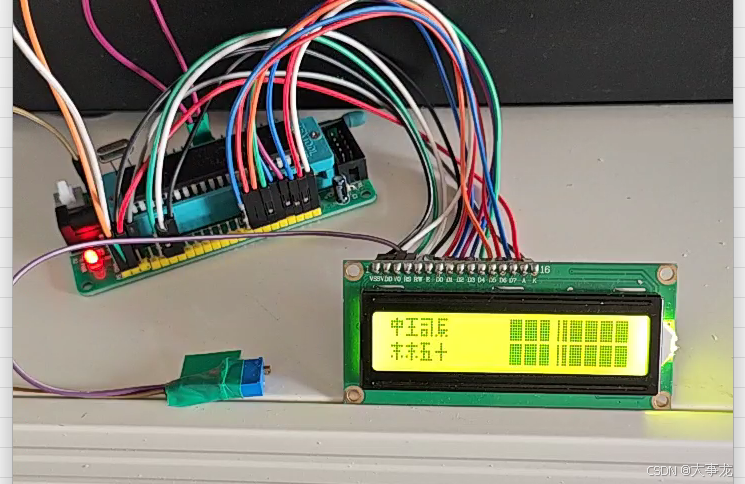

根据数据手册，我们只能输出特定的196个字符，且不能输出中文，但是，你知道吗？我们仍然可以通过自定义字模的方式实现输出中文，虽然复杂的字不能实现，且自定义数量有限，但不能阻止我们搞研究的心嘛，看图：
