[STC89C52RC]LCD1602液晶屏显示

目录

       一、引脚说明

       二、开发逻辑

显示参考图

LCD1602模块指令

       三、读写时序图

 读操作时序图分析：

 读操作（检查忙操作）的代码实现

 写操作时序图分析：

 写操作的代码实现

        四、显示行字符

LCD1602 初始化过程 (8bit)

五、结果展示

---

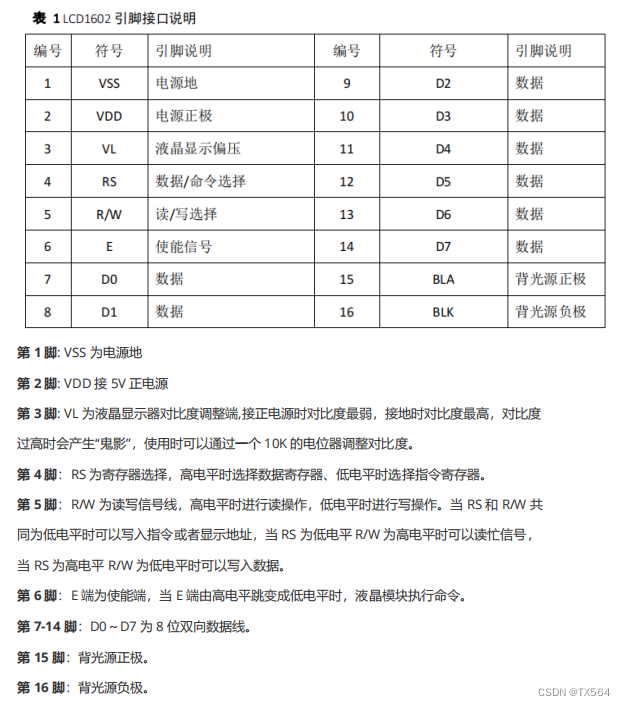

 一、引脚说明

 具体接线请按照原理图接线

二、开发逻辑

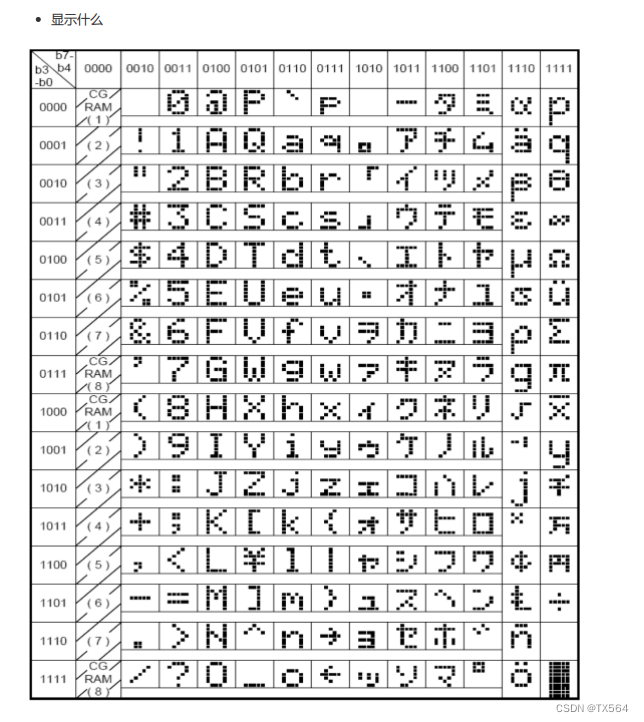

显示参考图

 要显示的字符可以用ASCII码来实现或者直接输出字符'xxx'实现

 显示任何字符都需要把最高位置1才能显示，例如：在第一行第5位显示，那么地址为： 0x80+0x04

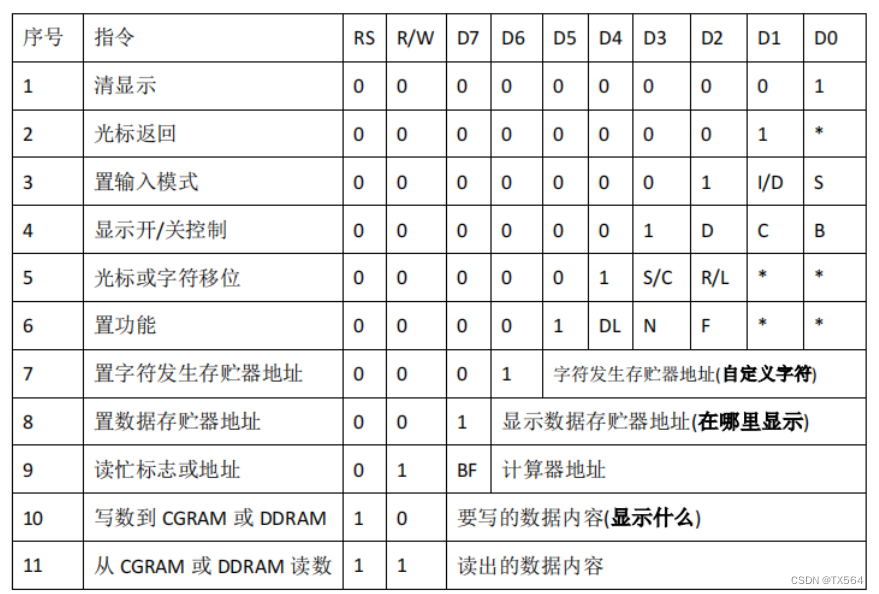

LCD1602模块指令

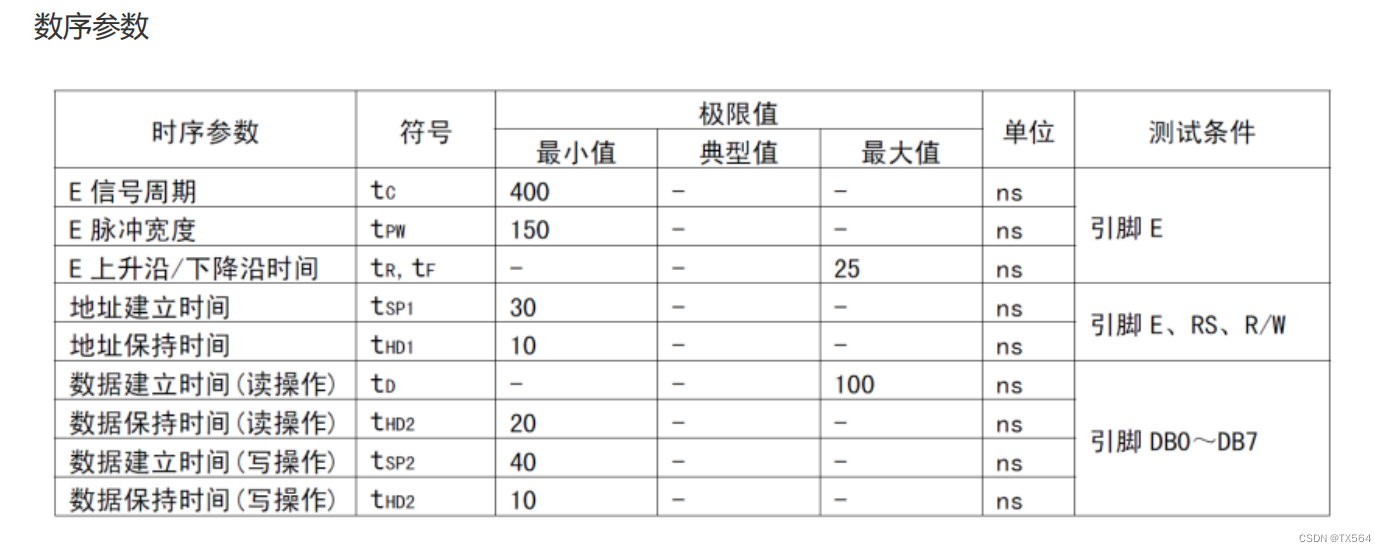

三、读写时序图

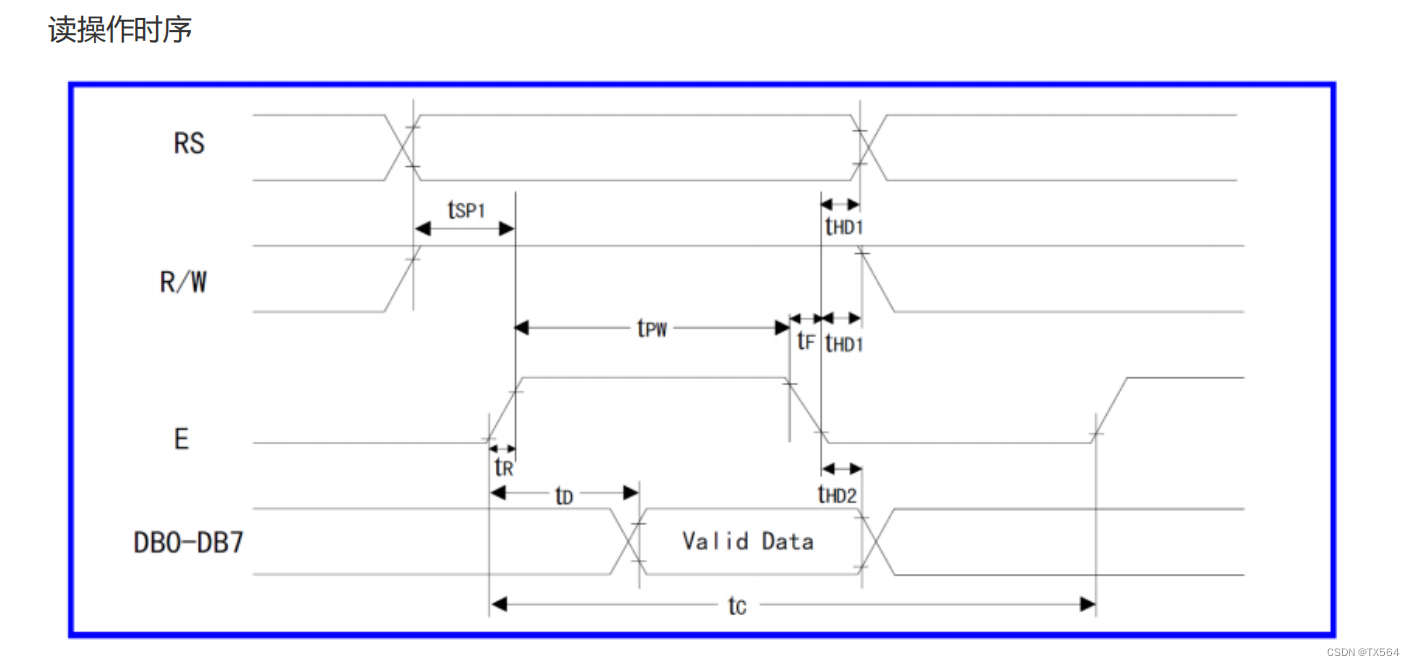

读操作时序图分析：

 由前面引脚说明可知：RS为寄存器选择，高电平为数据寄存器，低电平为指令寄存器

 假如我们选择数据寄存器，那么RS一开始为高电平，R/W可看作一直为高电平，E使能位刚开始为低电平，经过一段时间变为高电平维持一段时间后变为低电平，DB0 ----DB7是数据位 当E使能位变为高电平后tD时间后开始读取数据

 读操作（检查忙操作）的代码实现

#include "reg52.h"
#include <intrins.h>
#define databuffer P0
sbit RS = P2^6;
sbit RW = P2^5;
sbit EN = P2^7;

void check_busy()
{
	char temp = 0x80;
	databuffer = 0x80;
	while(temp & 0x80){
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();//延时一个机器周期
		EN = 1;
		_nop_();
		_nop_();
		temp = databuffer;
		EN = 0;
		_nop_();
	}
}

代码分析：首先声明一个中间变量temp来存放来自P00-P07的数据，从LCD1602的模块指令可知读忙标志或地址：D7 = BF（BF = 1为检测忙状态，不可输入数据，BF = 0，可以输入数据）temp和databuffer初始化为0x80就是为了令BF = 1为检测状态，检测后数据输入BF不为1，则temp存放来自databuffer的数据，实现读操作

液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符。



 写操作时序图分析：

由前面引脚说明可知：RS为寄存器选择，高电平为数据寄存器，低电平为指令寄存器

 假如我们选择数据寄存器,RS一开始为高电平经过一段时间后变为低电平，R/W可以看作先为高电平然后变为低电平或者一直为低电平，E使能位则是一开始为低电平，经过一段时间后变为高电平维持一段时间后再变为低电平，DB0---DB7是数据位，在E使能位变为高电平前的tsp2时间开始写入数据

  写操作的代码实现

#include "reg52.h"
#include <intrins.h>
#define databuffer P0
sbit RS = P2^6;
sbit RW = P2^5;
sbit EN = P2^7;
//写指令======================
void Write_cmd(unsigned char cmd)
{
	check_busy();
	RS = 0;//选择指令寄存器,写地址
	RW = 0;
	EN = 0;
	_nop_();
	databuffer = cmd;//往P0组写入数据
	_nop_();//tsp2
	EN = 1;
	_nop_();//tpw
	_nop_();//tpw
	EN = 0;
	_nop_();
}
===============================

//写数据=======================
void Write_data(unsigned char dat)
{
	check_busy();
	RS = 1;//选择数据寄存器，写数据
	RW = 0;
	EN = 0;
	_nop_();
	databuffer = dat;//在EN由低变高的时候开始传数据
	_nop_();//tsp2
	EN = 1;
	_nop_();//tpw
	_nop_();//tpw
	EN = 0;
	_nop_();
}
===============================

四、显示行字符

#include "reg52.h"
#include <intrins.h> //其中有nop函数的定义
/*对于延时很短的，要求在us级的，采用“_nop_”函数，
这个函数相当汇编NOP指令，延时几微秒。NOP指令为单周期指令，
可由晶振频率算出延时时间，对于12M晶振，延时1uS。*/
#define databuffer P0
sbit RS = P2^6;
sbit RW = P2^5;
sbit EN = P2^7;

void Delay15ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 27;
	j = 226;
	do
	{
		while (--j);
	} while (--i);
}

void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 9;
	j = 244;
	do
	{
		while (--j);
	} while (--i);
}




//检查忙操作================
void check_busy()
{
	char temp = 0x80;
	databuffer = 0x80;
	while(temp & 0x80){ //如果最高位BF为1，那么就为忙，不能写入数据
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();//延时一个机器周期
		EN = 1;
		_nop_();
		_nop_();
		temp = databuffer;//当databuffer给temp传入一个0，temp & 0x80,BF不为1，则开始写入数据
		EN = 0;
		_nop_();
	}
}
//==========================

//写时序操作================
void Write_cmd(unsigned char cmd)
{
	check_busy();
	RS = 0;//选择指令寄存器,写地址
	RW = 0;
	EN = 0;
	_nop_();
	databuffer = cmd;//往P0组写入数据
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Write_data(unsigned char dat)
{
	check_busy();
	RS = 1;//选择数据寄存器，写数据
	RW = 0;
	EN = 0;
	_nop_();
	databuffer = dat;//在EN由低变高的时候开始传数据
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}
//==========================

void shouline(unsigned char row,unsigned char col,char *ptr)
{
	switch(row){
		case 1:
			Write_cmd(0x80+0x00+col);
			while(*ptr !='\0'){
				Write_data(*ptr);
				ptr++;
			}
		break;
		case 2:
			Write_cmd(0x80+0x40+col);
			while(*ptr !='\0'){
				Write_data(*ptr);
				ptr++;
			}
		break;
	}
}

void Init_LCD()
{
	//延时15ms
		Delay15ms();
	//写指令 38H 不检测忙信号
		Write_cmd(0x38);
	//延时5ms
		Delay5ms();
	//以后每次读写操作，均需要检测忙信号

	//写指令 38H 显示模式设置
		Write_cmd(0x38);
	//写指令 08H 显示关闭
		Write_cmd(0x08);
	//写指令 01H 显示清屏
		Write_cmd(0x01);
	//写指令 06H 光标移动设置
		Write_cmd(0x06);
	//写指令 0CH 显示开及光标设置
		Write_cmd(0x0C);
}



void main()
{
	//char position = 0x80+0x05;//显示位置必须令最高位置1
	//char dat 			= 'c';

	Init_LCD();//初始化LCD

	//Write_cmd(position);//选择要显示的地址
	//Write_data(dat);//选择要显示的字符
	shouline(1,5,"NO.1");
	shouline(2,2,"wish me luck");
}

LCD1602 初始化过程 (8bit)

1）延时 15ms
（2）写指令 38H( 不检测忙信号 )
（3）延时 5ms
（4）以后每次写指令，读 / 写数据操作均需要检测忙信号
（5）写指令 38H ：显示模式设置
（6）写指令 08H ：显示关闭
（7）写指令 01H ：显示清屏
（8）写指令 06H ：显示光标移动设置
（9）写指令 0CH ：显示开及光标设置

void Init_LCD()
{
	//延时15ms
		Delay15ms();
	//写指令 38H 不检测忙信号
		Write_cmd(0x38);
	//延时5ms
		Delay5ms();
	//以后每次读写操作，均需要检测忙信号

	//写指令 38H 显示模式设置
		Write_cmd(0x38);
	//写指令 08H 显示关闭
		Write_cmd(0x08);
	//写指令 01H 显示清屏
		Write_cmd(0x01);
	//写指令 06H 光标移动设置
		Write_cmd(0x06);
	//写指令 0CH 显示开及光标设置
		Write_cmd(0x0C);
}

 五、结果展示
