STM32外设分类--学习笔记

简介:

        本文在于根据自己的理解，将stm32f103外设按照功能分个类别，便于记忆。下面的几张图一定要熟悉，后期编写代码时能够快速找到想要的功能和对应的引脚。

        我使用的工具链是：使用CubeMX完成keil5工程搭建和引脚初始化功能,然后用Keil5编译和调试代码，再使用VScode阅读和编写代码。至于为什么要使用这三个工具组合起来，是因为这三个软件各自的优点不能集于一身，只能分开使用。

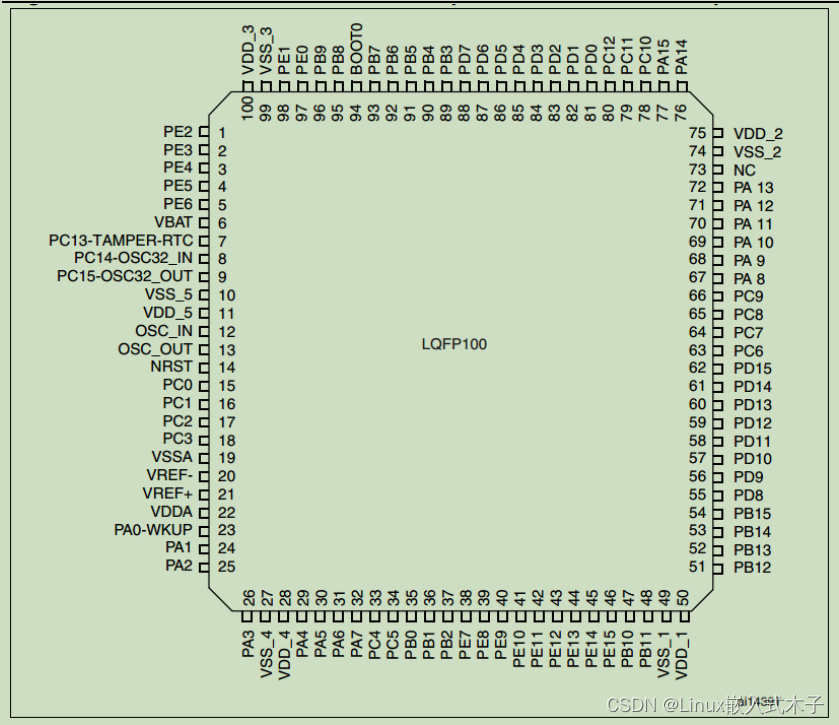

一、芯片正面引脚图

以下是STM32f103vet6的正面引脚图，一共100个脚。

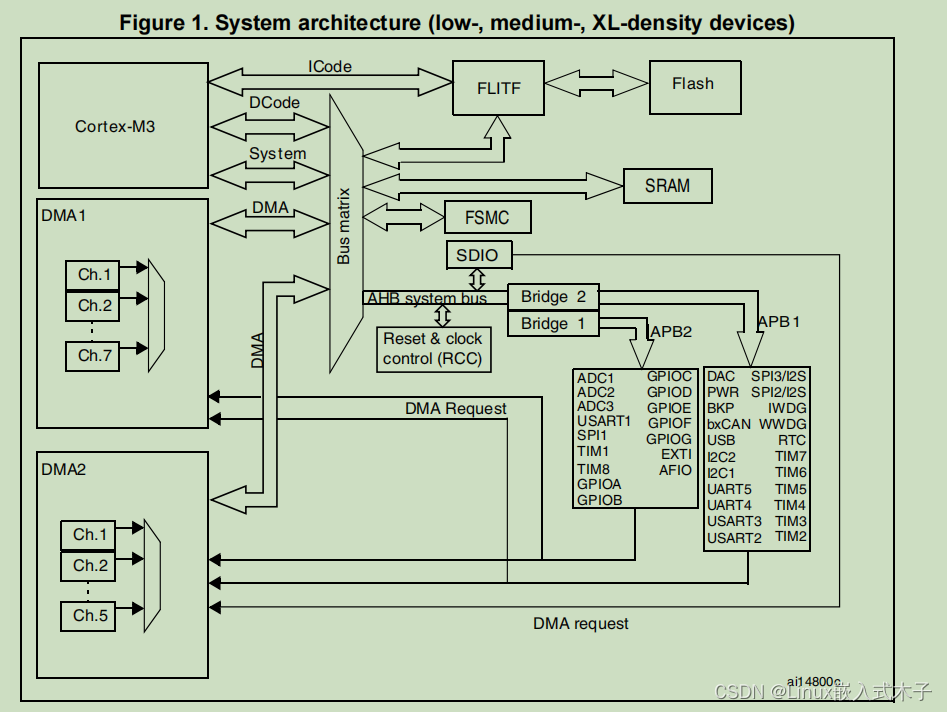

二、系统架构图

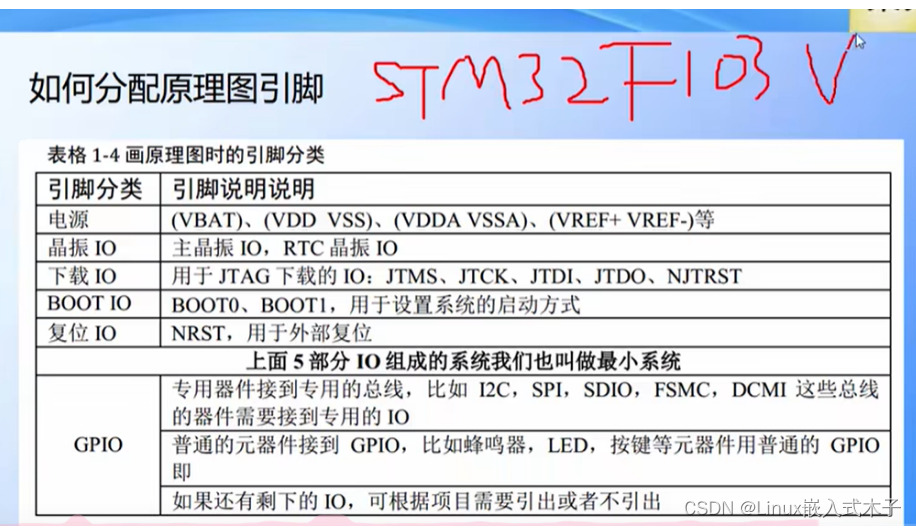

三、引脚按照功能划分类别

        此图来自野火的《零基础玩转stm32》一书，大致分类两类，最小系统引脚和GPIO引脚，

GPIO重点是复用功能，基本的GPIO就是输出高低电平，太简单。重点放在复用功能上。

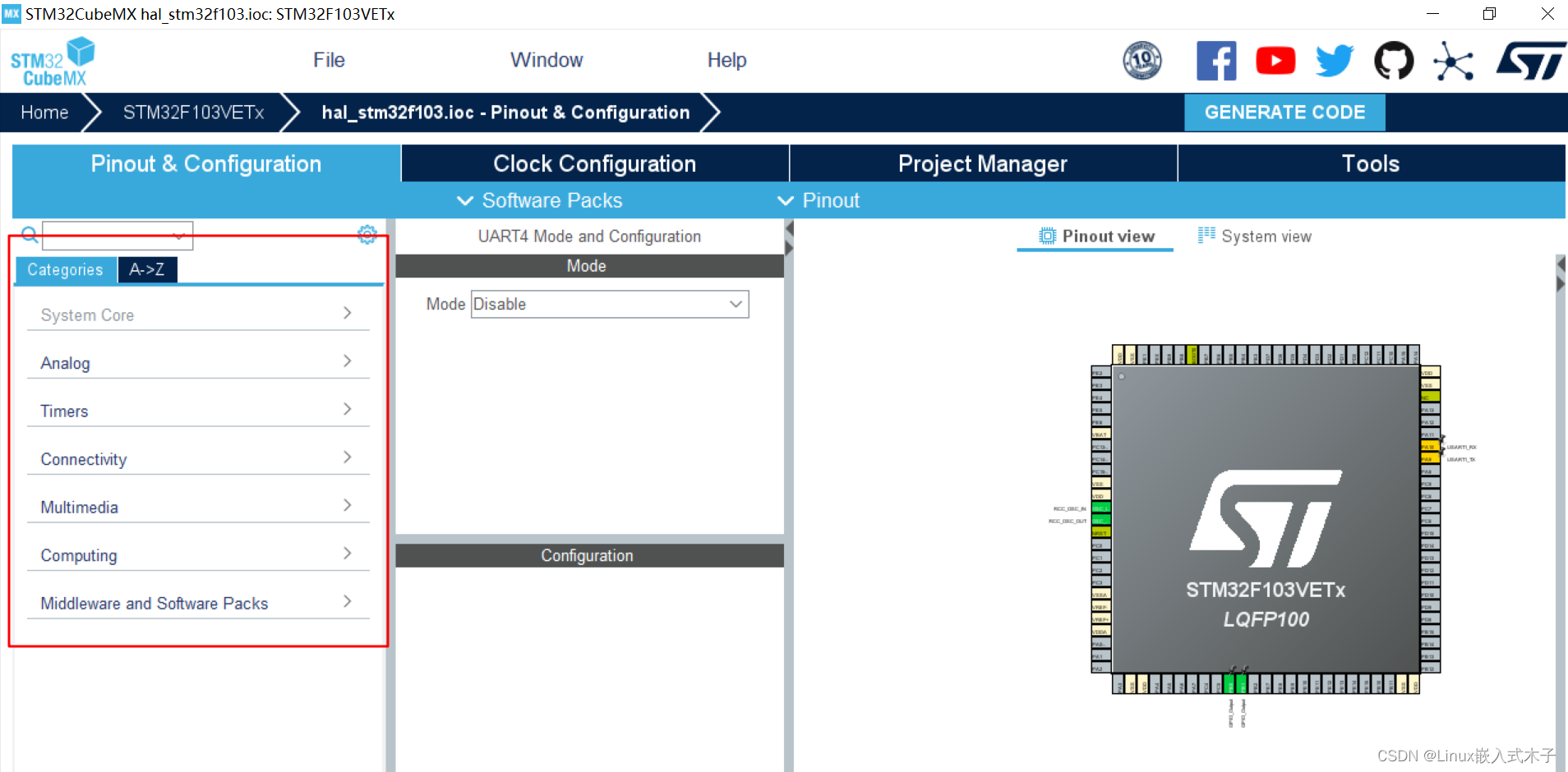

四、CubeMX搭建工程时的分类

如下图左边，大致分为内核、ADC、定时、通信四个模块，最后两个很少用，外设也少，暂时不纳入。

五、按照自己理解分类：

首先熟悉系统架构图，然后综合三和四划分为：最小系统+GPIO两大部分，其中GPIO复用又分为：四大部分+两个外部。标注为绿色的基本都需要熟练使用才行。

内核：NVIC、DMA

通信：UART1~5、I2C1~2、SPI1~3、CAN、USB、SDIO、FSMC

定时器：TIM1~8、SysTick、IWDG、WWDG、RCC、RTC

数模转换：ADC1、ADC2、ADC3、DAC

多媒体：I2S2、2S3

校验：CRC

接下来就按照这个顺序，挨个学习它们的配置和使用吧。
