在 Linux 操作系统中，每个进程都有独立的虚拟地址空间。虚拟地址空间是操作系统为每个进程提供的抽象内存模型，它使得每个进程都觉得自己拥有独立的内存，而不需要关心物理内存的具体布局。本文将深入探讨 Linux 进程的虚拟地址空间及其管理机制。

1. 虚拟地址空间的概念

虚拟地址空间（也可以叫进程地址空间）是每个进程能够访问的内存地址范围。操作系统通过内存管理单元（MMU，Memory Management Unit）将虚拟地址转换为物理地址，实现内存虚拟化。

虚拟地址空间本质上是一个结构体对象struct mmu_struct，用来管理每个进程的虚拟地址。

1.1 虚拟内存与物理内存的区别

虚拟内存是操作系统提供的一种抽象，允许每个进程认为自己拥有一个连续的内存区域。物理内存则是实际的硬件内存，是有限的，而虚拟内存的大小通常远大于物理内存。并且一个进程一个虚拟地址空间（一个task_struct，一个虚拟地址空间）。

1.2 地址空间的布局

每个进程的虚拟地址空间通常分为几个区域，包括：

文本段（Text Segment）： 存放可执行的机器代码，正文代码。
数据段（Data Segment）： 存放已初始化的全局变量和静态变量。
BSS段： 存放未初始化的全局变量和静态变量。
堆（Heap）： 用于动态分配内存，程序运行时可以向堆中申请内存。
栈（Stack）： 用于存储局部变量和函数调用时的返回地址。

下图中用户空间的数据，入堆、栈、初始化数据等拿到地址就可以直接访问。虚拟地址空间是操作系统为每个进程分配的逻辑地址范围，在内核中通过特定的数据结构（结构体）来管理这些地址范围及其映射关系。

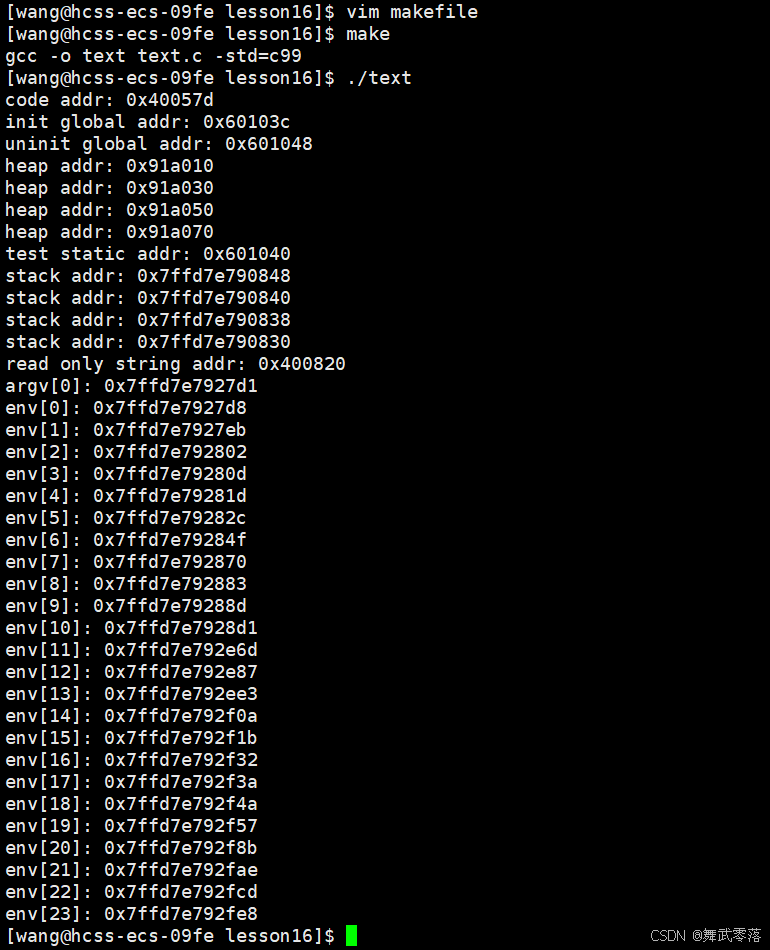

  1 #include <stdio.h>
  2 #include <unistd.h>
  3 #include <stdlib.h>
  4
  5 int g_unval;
  6 int g_val = 100;
  7
  8 int main(int argc, char *argv[], char *env[])
  9 {
 10   const char *str = "helloworld";
 11   printf("code addr: %p\n", main);
 12   printf("init global addr: %p\n", &g_val);
 13   printf("uninit global addr: %p\n", &g_unval);
 14   static int test = 10;
 15   char *heap_mem = (char*)malloc(10);
 16   char *heap_mem1 = (char*)malloc(10);
 17   char *heap_mem2 = (char*)malloc(10);
 18   char *heap_mem3 = (char*)malloc(10);
 19   printf("heap addr: %p\n", heap_mem); //heap_mem(0), &heap_mem(1)
 20   printf("heap addr: %p\n", heap_mem1); //heap_mem(0), &heap_mem(1)
 21   printf("heap addr: %p\n", heap_mem2); //heap_mem(0), &heap_mem(1)
 22   printf("heap addr: %p\n", heap_mem3); //heap_mem(0), &heap_mem(1)
 23
 24   printf("test static addr: %p\n", &test); //heap_mem(0), &heap_mem(1)
 25   printf("stack addr: %p\n", &heap_mem); //heap_mem(0), &heap_mem(1)
 26   printf("stack addr: %p\n", &heap_mem1); //heap_mem(0), &heap_mem(1)
 27   printf("stack addr: %p\n", &heap_mem2); //heap_mem(0), &heap_mem(1)
 28   printf("stack addr: %p\n", &heap_mem3); //heap_mem(0), &heap_mem(1)
 29
 30   printf("read only string addr: %p\n", str);
 31   for(int i = 0 ;i < argc; i++)
 32   {
 33     printf("argv[%d]: %p\n", i, argv[i]);
 34   }
 35   for(int i = 0; env[i]; i++)
 36   {
 37     printf("env[%d]: %p\n", i, env[i]);
 38   }
 39   return 0;
 40 }

1.3 虚拟地址与物理地址映射

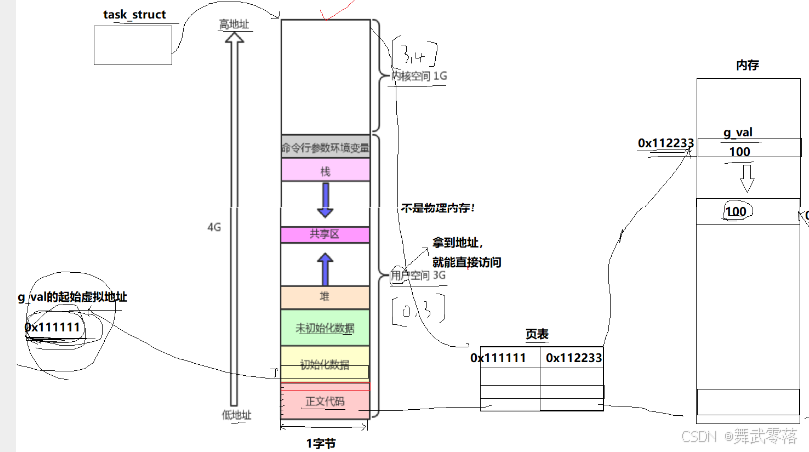

虚拟地址和物理地址通过页表进行映射。变量只是程序运行中的逻辑抽象，存储的是它们对应的内存地址。操作系统使用分页技术，将虚拟内存划分为小块（通常为4KB一页），并将这些虚拟页映射到物理内存中的页面。MMU 根据页表将虚拟地址转换为物理地址。下图中页表左侧记录进程的虚拟地址，右侧记录虚拟地址对应的物理地址。

页表的作用是将虚拟地址映射到物理地址，而不是直接存储变量。

一个进程，一个页表。

1.4 证明虚拟地址

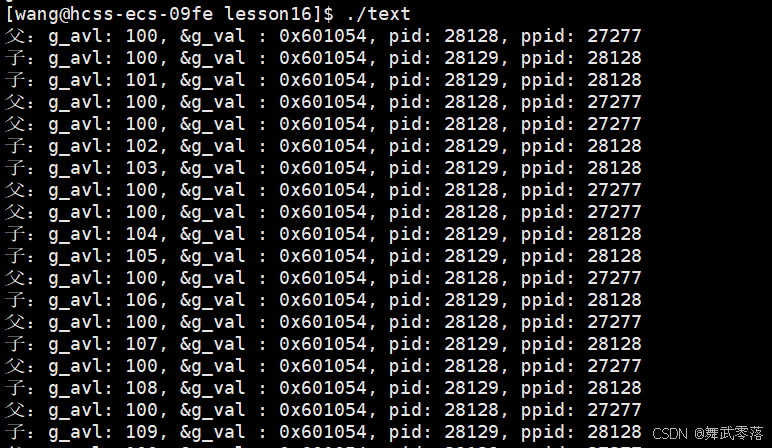

下面的父子进程地址一样，如果是内存地址，那就是BUG，所以它不是内存地址，它叫做虚拟地址。C/C++指针用到的地址都是虚拟地址。

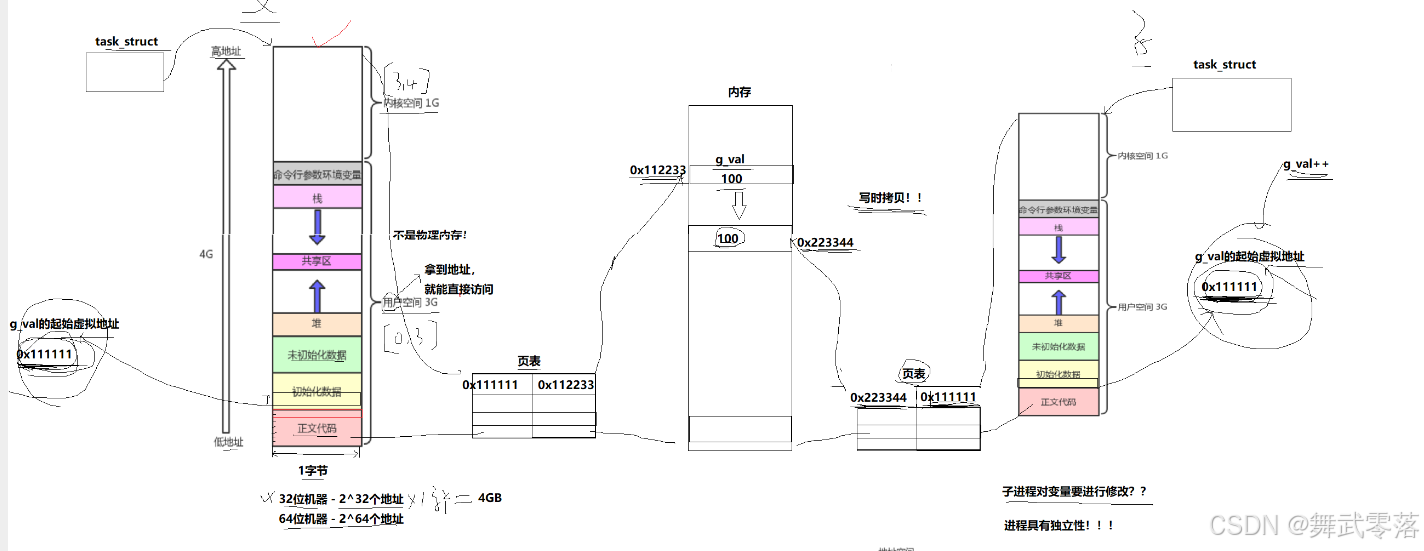

子进程被创建时会共享父进程的虚拟地址空间，虚拟地址映射指向相同的物理地址。此时，父子进程对相同内存区域的访问是只读的。一旦任一进程尝试写入共享内存区域时，会触发“写时拷贝”（Copy-On-Write，COW）机制，为写入操作分配新的物理内存，从而实现进程间内存的独立性。

共享虚拟地址空间： 子进程创建时（例如通过 fork() 系统调用），初始状态下会完全复制父进程的虚拟地址空间，但虚拟地址的映射指向相同的物理地址。这是一种内存优化机制，避免在进程创建时立即复制大量内存。
写时拷贝机制： 父子进程共享的物理内存区域在写入时触发写时拷贝，操作系统会分配新的物理内存块，将原内容复制到新内存块中，以确保每个进程的写入操作互不干扰。
读写行为区分： 在共享期间，读操作不会引发写时拷贝，只有写操作才会触发物理内存的复制，保证效率和独立性。

2. 虚拟地址与进程地址空间

2.1 是什么？

虚拟地址是操作系统为进程提供的一种逻辑地址，用于访问内存。它是程序编写和执行时所使用的地址，由操作系统和硬件（如内存管理单元 MMU）将其映射到实际的物理地址。

虚拟地址空间是操作系统为进程定义的一整个虚拟地址范围，是虚拟地址的集合。它表示进程可以使用的虚拟地址范围和布局。

进程地址空间是虚拟地址空间的一个实例，它表示某个特定进程在运行时可以使用的所有虚拟地址范围。它包含该进程的代码、数据、堆、栈等内存段。

2.2 程序加载为进程

程序加载为进程的过程主要涉及虚拟地址空间的分配、程序的加载以及虚拟地址到物理地址的映射。以下是详细的三个步骤解析：

（1）虚拟地址空间中申请同样大小的内存

概念：
当操作系统加载一个程序时，会在该进程的虚拟地址空间中为程序的各个部分（如代码段、数据段、BSS 段等）预留相应的地址范围。

细节：

这一步并不会实际分配物理内存，而是仅在虚拟地址空间中划分出程序运行所需的逻辑地址范围。
根据程序的二进制文件（如 ELF 格式）描述，操作系统会按照不同的段（代码段、数据段等）的大小和属性进行布局。
这些划分通常基于程序的逻辑需求，例如代码段是只读的，而数据段是可读写的。

（2）加载程序，申请物理空间

概念：
操作系统根据程序的实际需求，将程序的部分内容（如可执行代码）从磁盘加载到内存中，并为需要动态分配的区域（如堆）分配物理内存。

过程：

代码段和数据段： 操作系统从可执行文件中读取代码段和已初始化的数据段，将其内容加载到物理内存中。
BSS 段： 未初始化的数据段不需要加载实际数据，而是直接在物理内存中申请相应大小的内存，并初始化为 0。
堆和栈： 堆和栈的内存区域通常在程序运行时动态分配。

按需加载：

程序首次访问某个虚拟地址时，才将对应的物理内存分配到该地址。
这减少了程序启动时的内存消耗和加载时间。
为了优化性能，现代操作系统通常采用**按需加载（Lazy Loading）**策略

（3）页表进行映射

概念：
页表是虚拟地址到物理地址映射的核心数据结构，操作系统通过页表建立虚拟地址与物理内存的对应关系。

过程：

建立映射： 在程序加载过程中，操作系统会根据虚拟地址空间的布局和已分配的物理内存，更新页表，记录虚拟地址与物理地址的对应关系。例如，代码段的虚拟地址 0x400000 可能映射到物理地址 0x1A0000。
按页管理： 虚拟地址空间被划分为多个固定大小的页（通常为 4KB），每个虚拟页对应一个物理页框（Page Frame）。
保护属性： 页表不仅负责映射，还记录地址的访问权限（如只读、可执行），以防止非法访问。
TLB 缓存： 为加速地址转换，页表的部分内容会缓存在**TLB（Translation Lookaside Buffer）**中。

写时拷贝（Copy-on-Write）

当多个进程共享某段内存时（如子进程继承父进程的虚拟地址空间），页表会标记为只读
只有当某进程尝试写入时，操作系统才会触发写时拷贝机制，分配新的物理内存并更新页表。

完整过程总结

虚拟地址空间分配： 操作系统在虚拟地址空间中划分各个区域，预留程序所需的逻辑地址范围。
程序加载与物理内存分配： 将程序的代码段、数据段加载到物理内存中，并根据需要动态分配堆和栈的内存。
页表映射： 操作系统通过页表将虚拟地址与物理地址进行映射，并维护访问权限和动态调整。

图示：程序加载与映射过程

虚拟地址空间:
+----------------------+   <--- 栈区 (动态增长)
|        Stack         |
+----------------------+   <--- 堆区 (动态增长)
|        Heap          |
+----------------------+   <--- 数据段 (静态分配)
|  Initialized Data    |
+----------------------+   <--- BSS 段
| Uninitialized Data   |
+----------------------+   <--- 代码段
|        Code          |
+----------------------+   <--- 虚拟地址空间起始

物理内存：
+----------------------+
|     物理页框 X       | <---> 虚拟地址页 A (代码段)
+----------------------+
|     物理页框 Y       | <---> 虚拟地址页 B (数据段)
+----------------------+
|     物理页框 Z       | <---> 虚拟地址页 C (堆区)
+----------------------+

页表：
+----------------+----------------+
| 虚拟地址页 A   | 物理页框 X    |
| 虚拟地址页 B   | 物理页框 Y    |
| 虚拟地址页 C   | 物理页框 Z    |
+----------------+----------------+

通过这一系列操作，程序被加载为一个独立的进程，并能通过虚拟地址访问对应的物理内存，从而实现进程的高效运行和内存隔离。
