PE Micro 基于 PKGPPCNEXUSSTARTER 上位机的安装与使用

安装包下载地址：https://download.csdn.net/download/wangjianyong18/12560022

一、安装软件及驱动

1. 打开文件夹PKGPPCNEXUSSTARTER，里面包含PE烧录器的驱动安装包和烧录上位机安装包，如下图所示：





如果是第一次使用PE工具，则需首先安装PEDrivers_install驱动安装包，直接双击安装即可。

2. 安装烧录上位机软件PKGPPCNEXUSSTARTER_install，双击安装即可，安装成功后，在Windows菜单栏中出现以下应用：





    3.  注册PE官方账户。

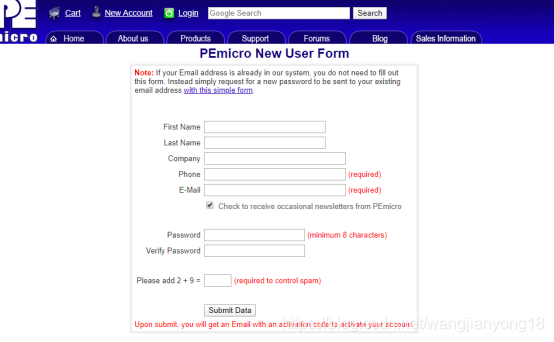

        登录https://www.pemicro.com/login_new_user_form.cfm?mode=newUser，注册一个新账户，注册完成后，登录账户。

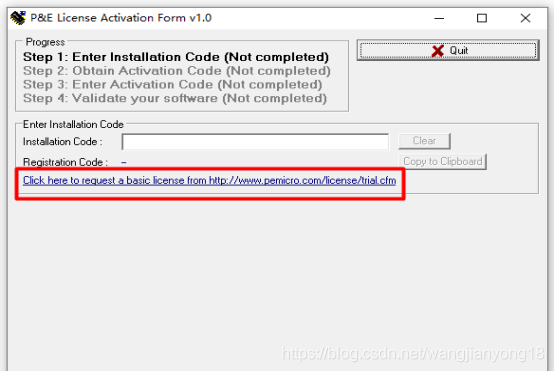

 4.  点击PROGPPCNEXUS - FLASH Program，出现以下界面：点击红框的网站

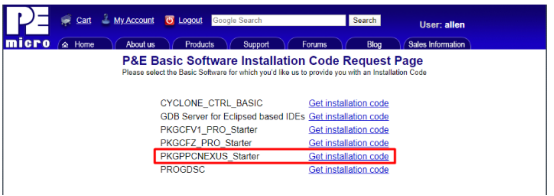

5.  出现以下界面，点击红框Get installation code：

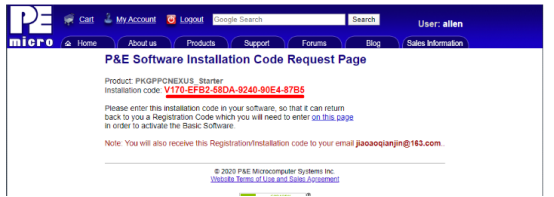

6.  复制红色字体

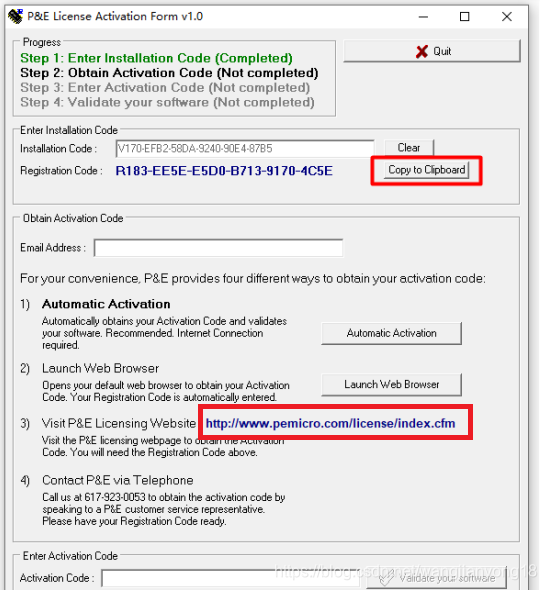

7. 粘贴到Installation Code处，点击Copy to Clipboard,在点击下面的网址，

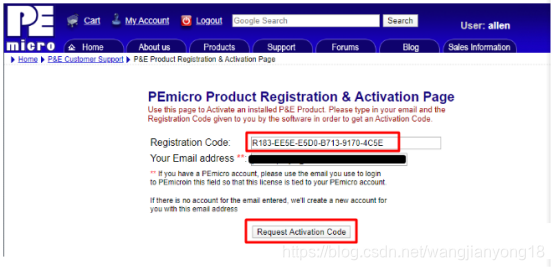

8.将复制的数据粘贴到Registration Code处，点击Request Activation Code，

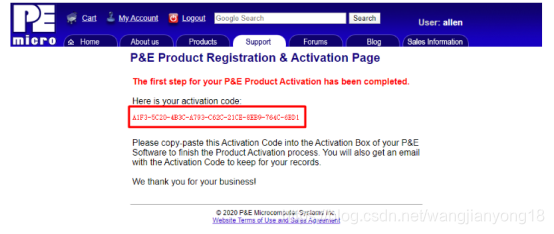

9. 复制红框中的密钥，

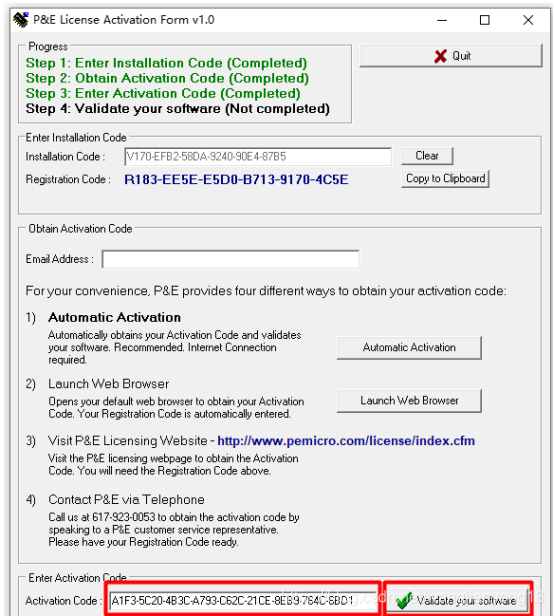

10.  粘贴到以下红框处，点击Validate your software即可。

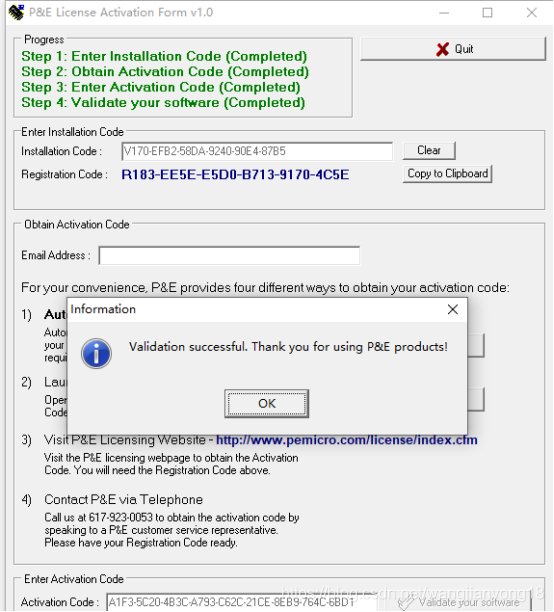

11.  成功后，见图下所示。



二、烧录程序步骤



1. 连接PE烧录器和SPC5744P板卡。

2. 点击PROGPPCNEXUS - FLASH Program，出现以下界面：

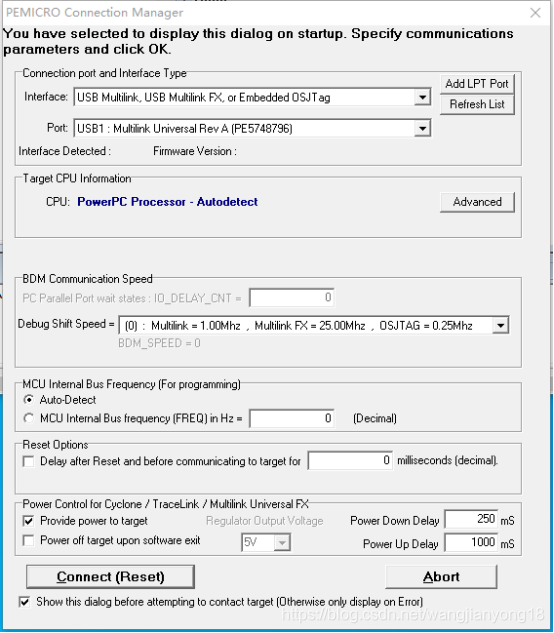

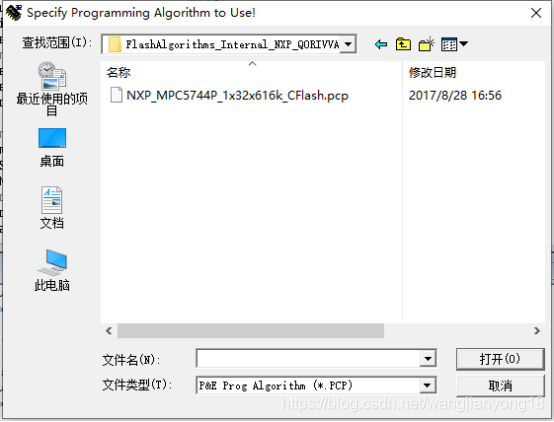

3. 点击Connect(Reset),选择NXP_MPC5744P_1x32x616k_CFlash.pcp文件，点击打开

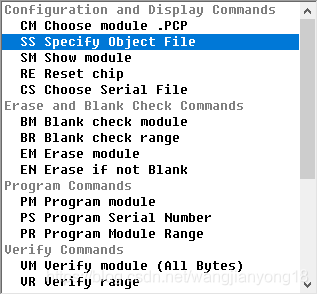

4. 双击SS Specify Object File，选择要下载的HEX文件

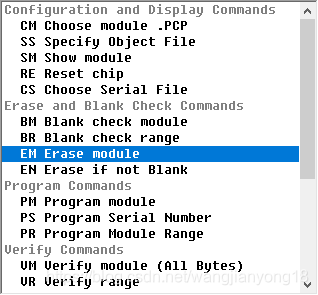

5. 双击EM Erase module，先擦除Flash。

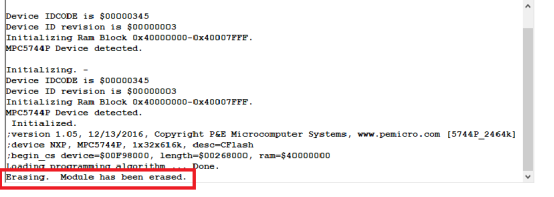

擦除过程缓慢，期间不要有任何操作，需等待5~6秒，擦除完成后，Status Window会显示Module has been erased

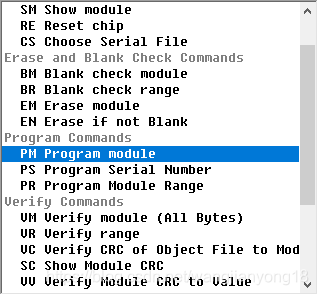

6. 双击PM Program module ，烧写程序。

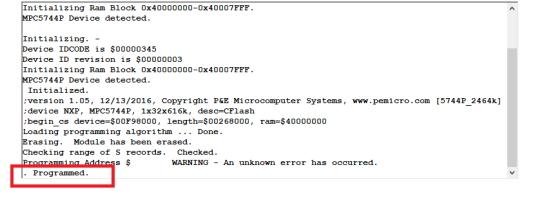

7. 烧写成功后，出现 .Prorammed.



8. 双击QU Quit关闭上位机软件，此时程序下载完成，重新上电即可。



到此程序已经完成了程序的烧写，供大家参考，一起交流学习！！！
