两款低成本升压芯片SDB628和MT3608

最新推荐文章于 2024-04-23 22:44:24 发布
最新推荐文章于 2024-04-23 22:44:24 发布
阅读量4.4k 收藏 4
点赞数
文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wangjin5250/article/details/121141812
版权

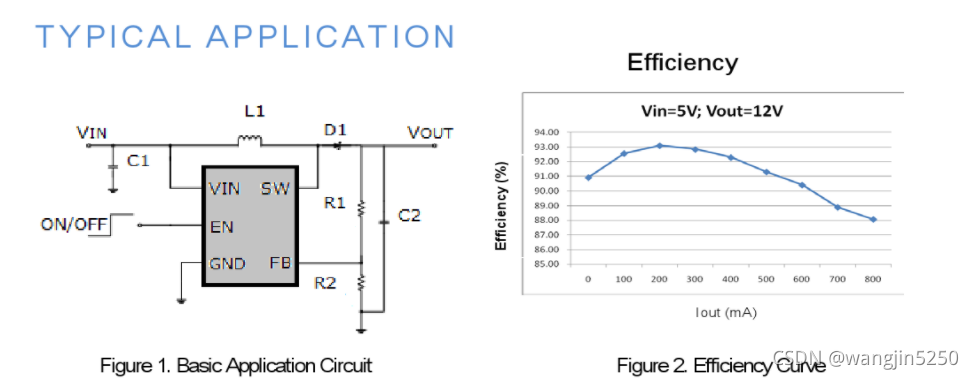

1. 首鼎SDB628

商品目录DC-DC电源芯片
输出电压（最小值/固定）-
最大输入电压24V
输出电压的路数1
电源拓扑结构Boost
输出电压（最大值）28V
功能类型Step-Up
同步整流与否No
输出配置Positive
最小输入电压2V
输出类型Adjustable
可输出电流2A
开关工作频率1.2MHz

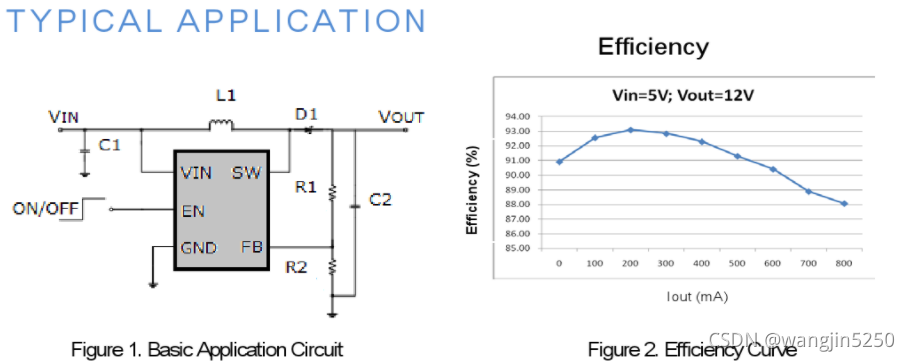

2. 西安航天民芯MT3608

商品目录DC-DC电源芯片
输出电压（最小值/固定）-
最大输入电压24V
输出电压的路数1
电源拓扑结构Boost
输出电压（最大值）28V
功能类型Step-Up
同步整流与否-
输出配置Positive
最小输入电压2V
输出类型Adjustable
可输出电流-
开关工作频率1.2MHz

两款芯片PIN to PIN,参数一至。
