正点原子逻辑分析仪DL16

最近购买了正点原子的逻辑分析仪,现在记录下此逻辑分析仪的用法。

逻辑分析仪不到半个巴掌大小。

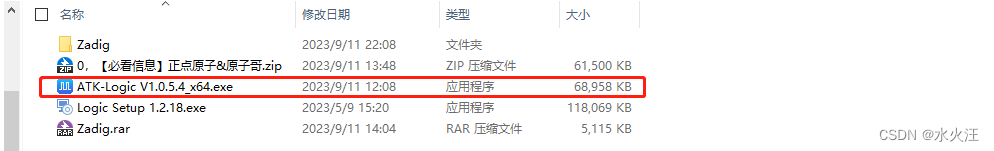

安装下上位机软件,一路点击是即可。

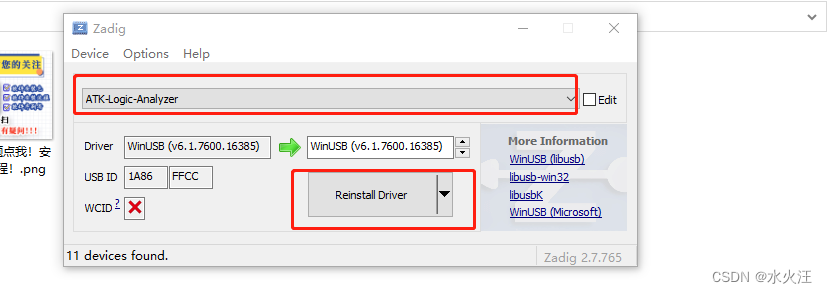

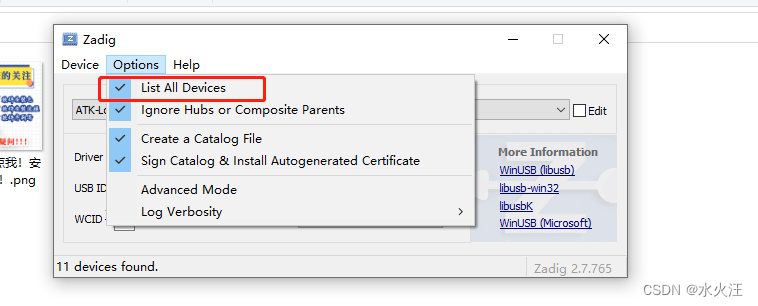

  用zadig安装下ATK-Logic的驱动。

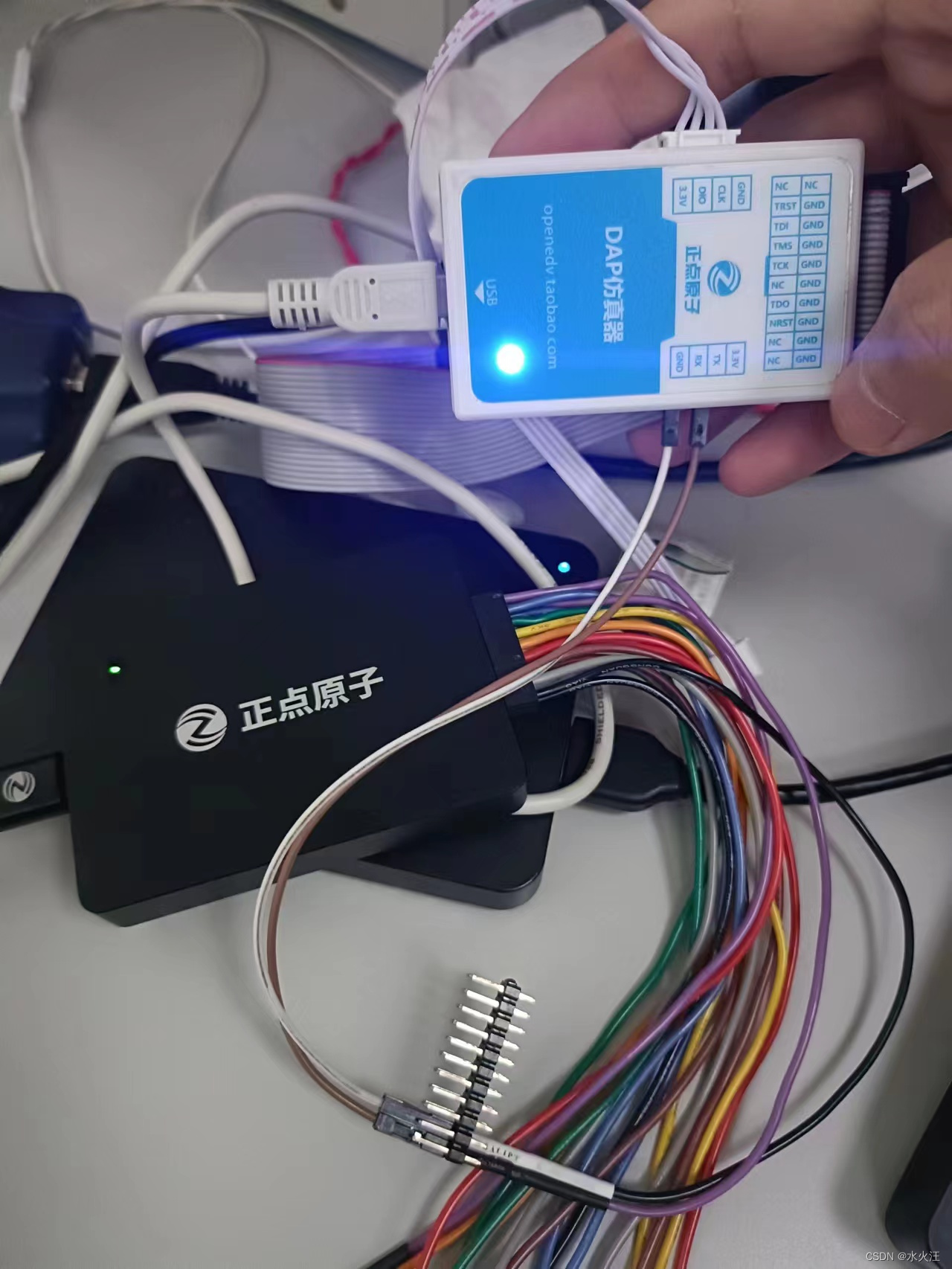

安装完驱动后,此时将逻辑分析仪插上电脑后,指示灯变为绿色。

现在用逻辑分析仪抓取下波形协议,将串口的TX和GND接到分析仪的通道0和GDN上

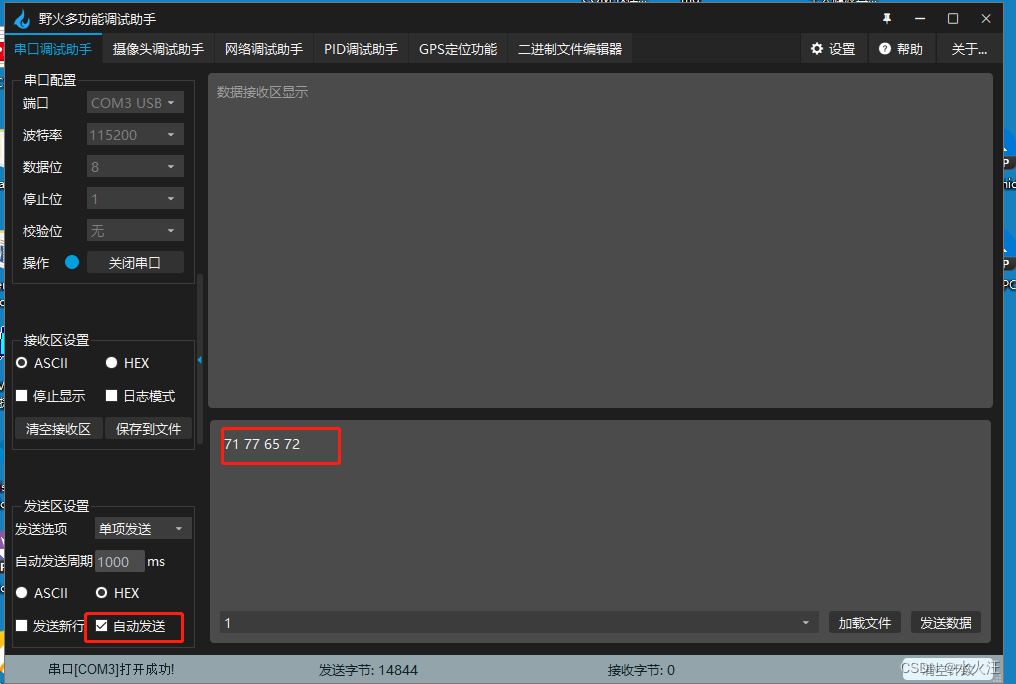

在串口上位机上定时发送数据

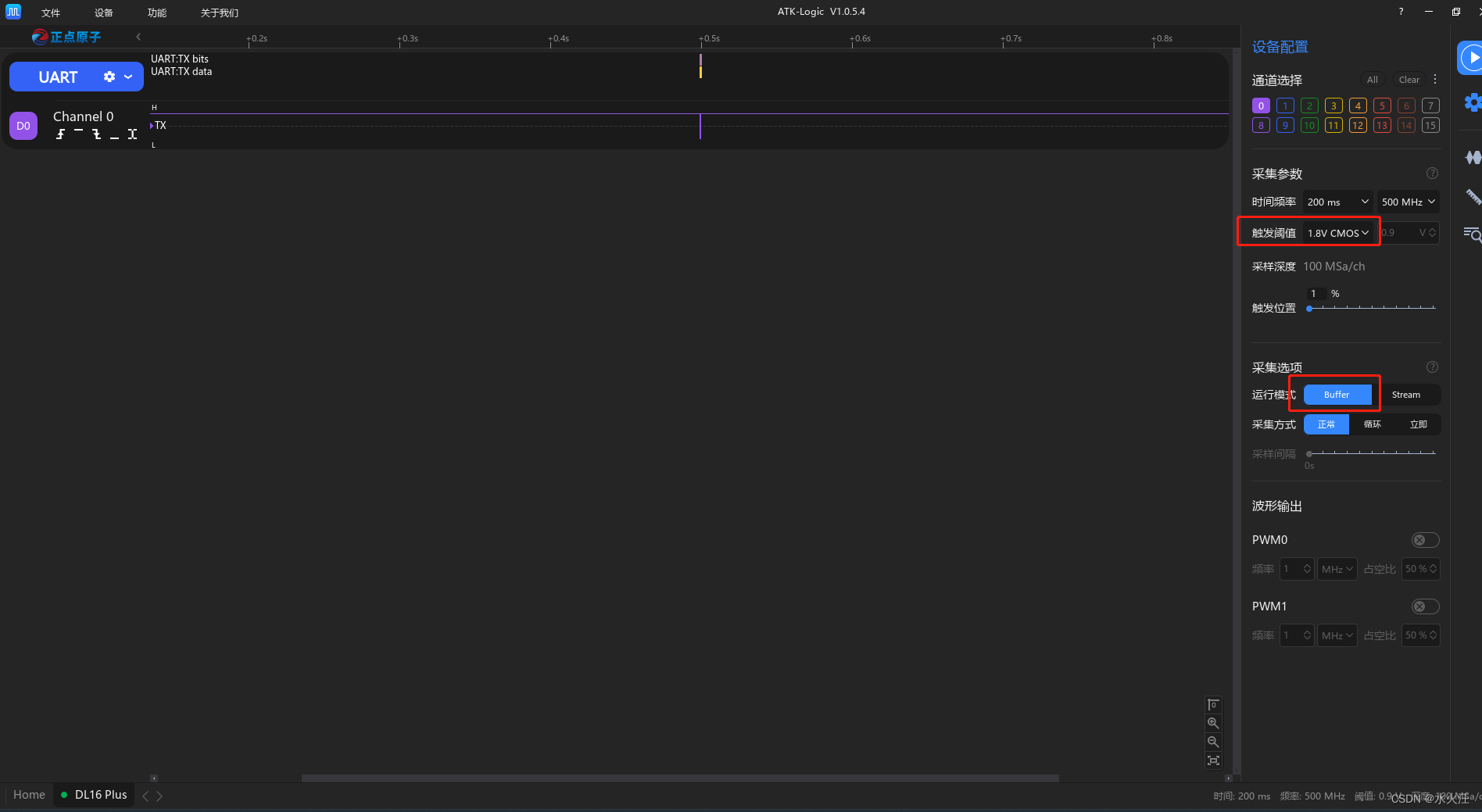

用分析仪抓取下,分析仪按如下配置

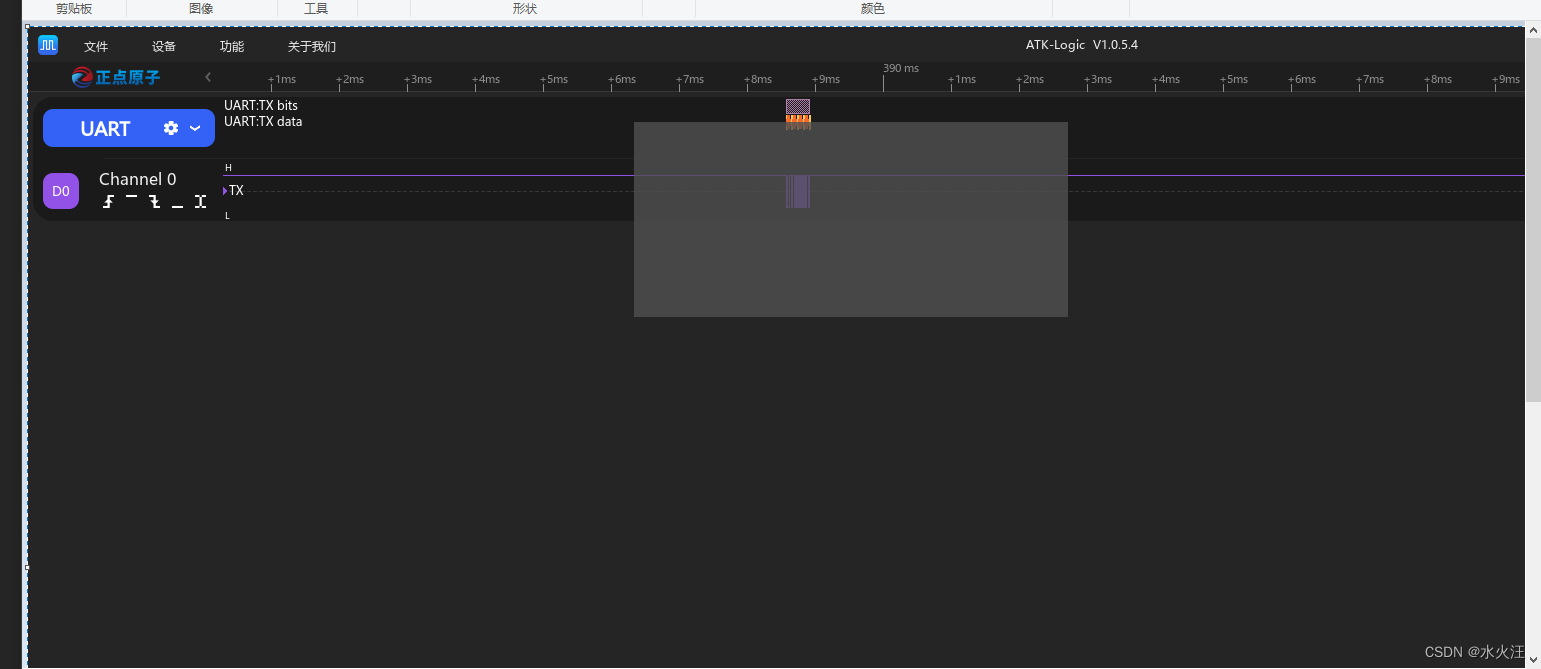

 鼠标右键不放划区图形可放大。

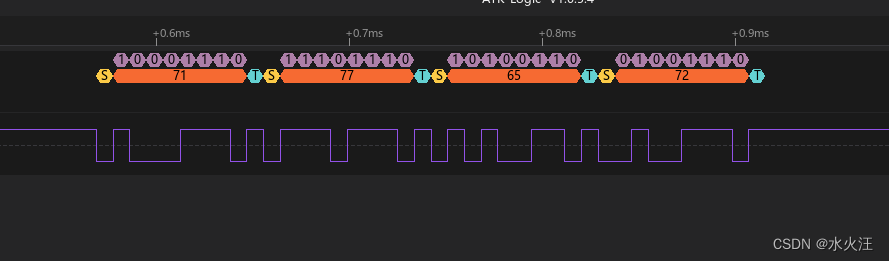

协议解析配置:
