可充电纽扣电池ML2032充电电路设计

最新推荐文章于 2024-12-09 09:24:49 发布
最新推荐文章于 2024-12-09 09:24:49 发布
阅读量3.1k 收藏 16
点赞数 3
文章标签： 纽扣电池 充电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wangmaoquan163/article/details/140163763
版权

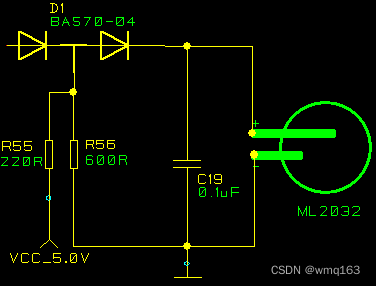

如图，可充电纽扣电池ML2032充电电路设计。
在这里插入图片描述
图中二极管是为了防止电流倒灌， 电阻分压出3.66v，再减掉二极管压降（约0.4v)得3.26V，加在电池正负极充电。 随着电池电量的积累，充电电流逐步减小，极限为0。电池正极可直接接到MCU Vbattery引脚上为RTC部分供电。
