太阳能电源管理模块电路分析

今天分享一下微雪电子的太阳能电源管理模块方案,希望对各位的工作学习有所帮助:
在这里插入图片描述

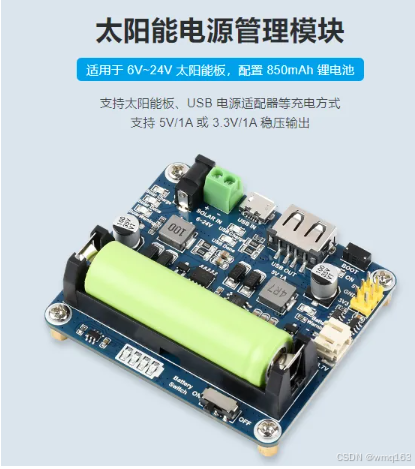

这个充电模块支持micro usb口充电,或者太阳能板充电(6-24V),然后具有一些保护功能,例如防过充,过放等。
然后电源充电分两部分,先看第一部分,就是太阳能充电:

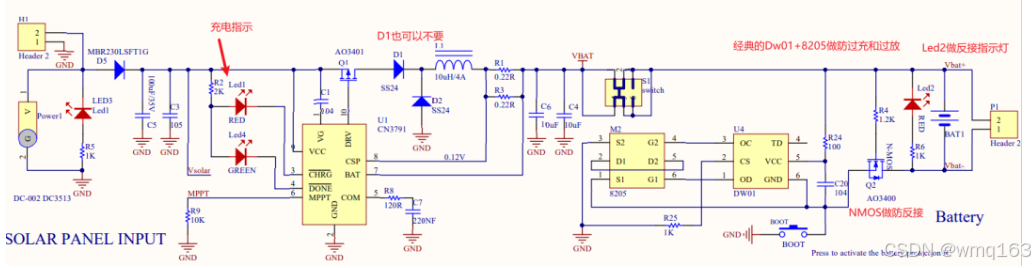

这部分采用了芯片CN3791作为太阳能电池充电芯片,CN3791 是一款可使用太阳能板供电的PWM 降压模式单节锂电池充电管理集成电路,独立对单节锂电池充电进行管理。
D1可以不用,在CN3791的数据手册里写有,二极管D1用来作为阻流二极管,防止在输入电源掉电时消耗电池的能量。在睡眠模式,即使不用二极管D1, CN3791消耗的电池电流也只有约30微安,所以可以考虑去掉二极管D1。D1的作用是防止输入端没有电源输入的时候,电流通过芯片漏电。
在这里插入图片描述

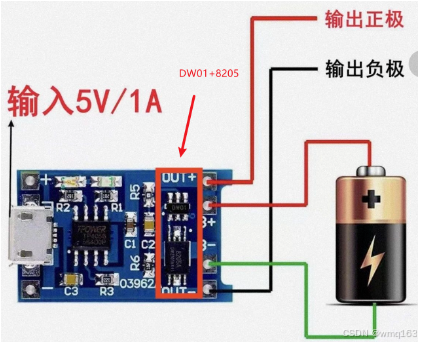

然后防过充过放就是经典的DW01+8205(集成的双NMOS)方案了,也防过流,这个可以说很是经典。这个很多锂电池已经内置了这DW01+8205,阿宝卖的那个4056的锂电池充电小板上用的也是这个锂电池保护方案:
在这里插入图片描述

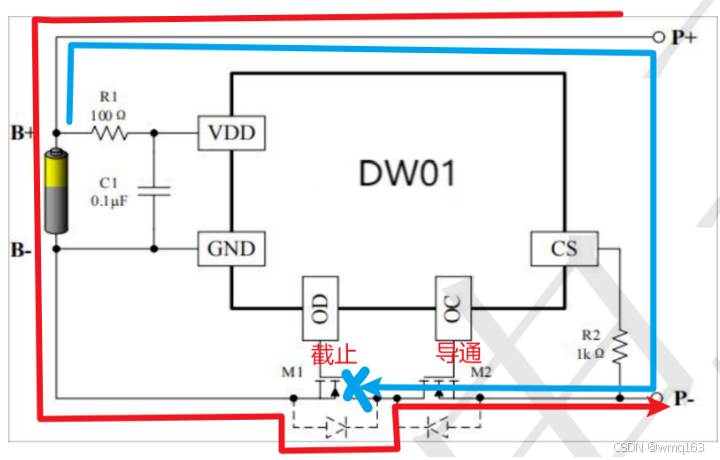

这个DW01的控制逻辑大概是(用单片机控制也是一样的思路),当DW01检测电池电量很低的时候(过放),控制让OD的NMOS截止,让OC的NMOS导通,然后此时电池就不可以放电(蓝色路径),只可以通过红色路径进行充电(通过OD的体二极管),以实现防止电池过放。
在这里插入图片描述

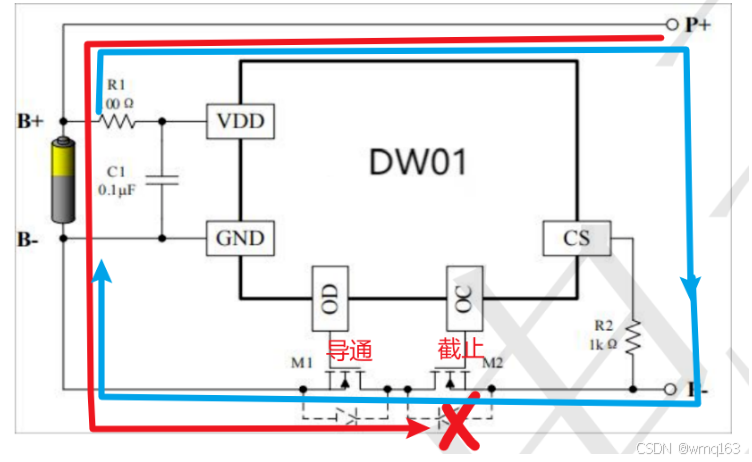

充电时,当DW01检测电池电量过高的时候(过充),控制让OD的NMOS导通,让OC的NMOS截止,然后此时电池就不可以充电(红色路径),只可以通过蓝色路径进行放电(通过OC的体二极管),以防止过充损坏电池。
在这里插入图片描述

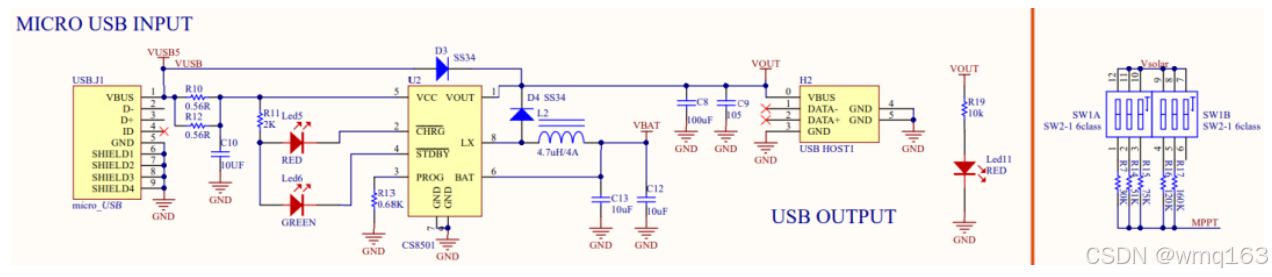

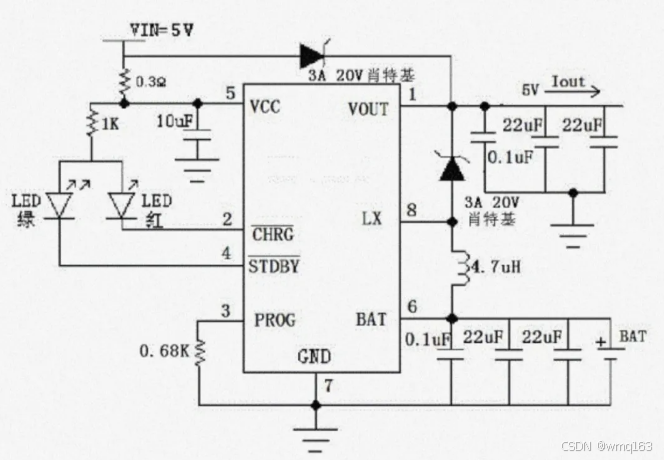

然后在看micro usb充电的部分,采用了cs8051作为usb为锂电池充电的芯片,是一个升压的拓扑(原理图也是典型应用图)。右边的拨码开关为配置太阳能电池板输入的拨码开关。
在这里插入图片描述
在这里插入图片描述

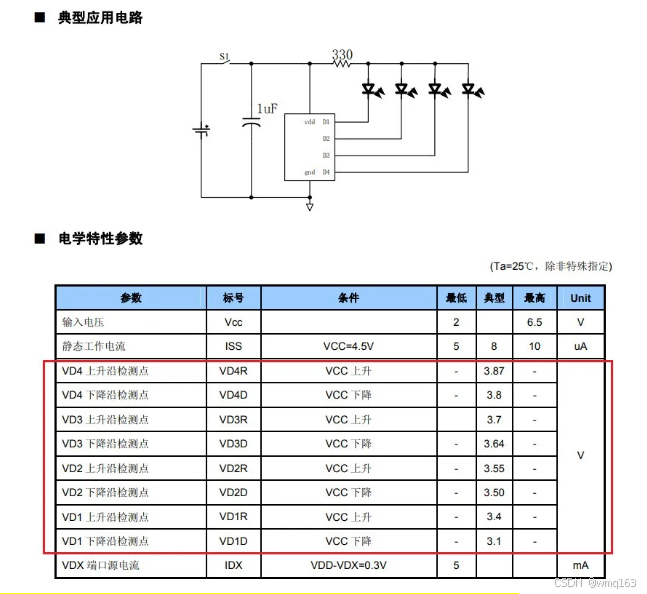

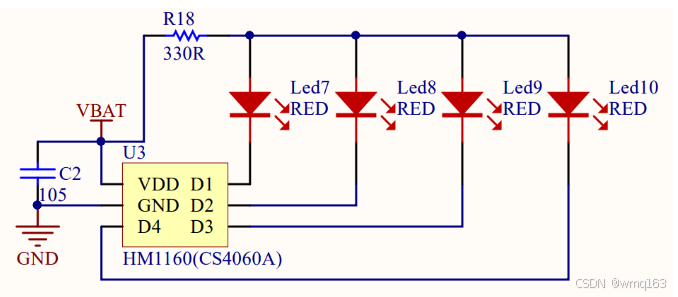

然后最后就是一颗小小的电量指示的芯片,是一颗华之美的电量指示IC,HM1160,也是一颗比较方便的小IC,用来指示电池电量,还是很不错的选择。
在这里插入图片描述
在这里插入图片描述

前言: 在之前电路城出现过一个类似的有关太阳能利用项目,即太阳能充电控制器电路设计(链接:https://www.cirmall.com/circuit/444),该设计主要功能是将太阳能电池板收集电能给蓄电池充电。在夜间,同时用做LED灯路灯电池。本次设计介绍的太阳能充电器作为一个非常独特的户外设计项目,除了即绿色环保、实用,同时充电效果能够达到即插即用。而且能好很快的将装换的电能收集起来。 太阳能充电器概述: 太阳能充电器电路设计主要组成:任意的3.7V/4.2V的锂电池、6V的太阳能电池板、基于MCP73871(MCP73871芯片数据手册)的太阳能电池充电转接板。将锂电池和电池板分别于转接板连接。然后将太阳能电池板放在户外准备充电(记住要保持该锂电池在阴凉处)。 太阳能充电器特点: 3.7V/4.2V锂电池或者锂电池充电器用于储蓄电能 支持5-6V的直流电源,USB接口(USB mini-B型号)或者6V的太阳能充电板对锂电池进行充电 太阳能充电器的自动充电电流的大小由充电板的功率使用率决定 3个LED指示灯,分别表示电源正常、充电和充电完成三种模式 低电池指示灯(电压固定值为3.1V) 电路设定最大500mA的充电率,也可以通过更改电阻的阻值调整为50mA到1A 如果焊接上10K 热敏电阻,还可以实时的监测电池的温度。 具体设计及操作步骤,详见附件内容的设计说明文档。 实物链接如截图: 太阳能充电器电路截图:
