隔离线性采集电路分析

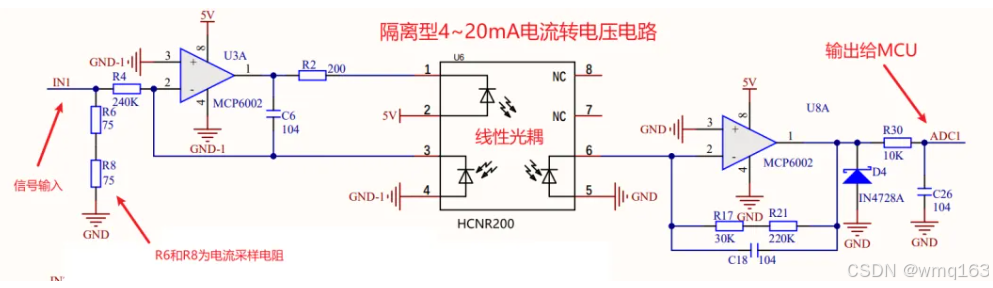

人家设计的隔离的线性采集电路，将其主要电路分享与各位朋友，电路采用线性光耦和运算放大器做的隔离采集电路，可以将信号通过运算放大器+线性光耦隔离后传递给后级电路。电路图大致如下：

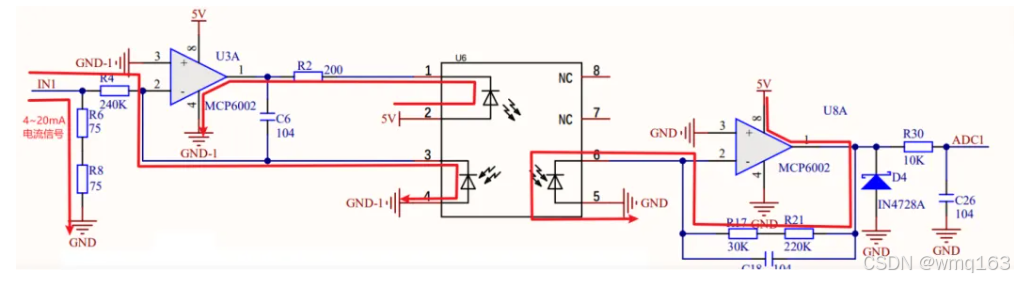

从上图可以看到，R6和R8为电流采样电阻将输入电流转化为0.6V_{3V电压信号（因为输入为4}20mA电流信号），然后电路采用了线性光耦HCNR200加两颗运算放大器将采样电阻上的电压转化为隔离电压输出给MCU的ADC端口采集。下图是主要的电流路径：

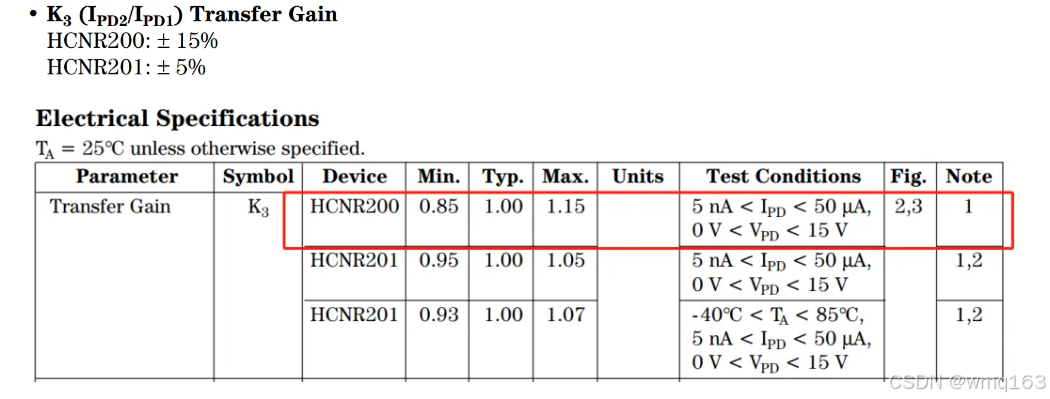

光耦HCNR200中包含一颗发光二极管，以及两颗接收二极管，其中一颗接收二极管作为隔离后的接收管，一颗二极管作为隔离前的反馈（这两颗接收管的参数一致性很好），即发光管发出的光会同时被两颗接收管接收，下图截取字HCNR200的数据手册：

输出公式为Vout = K3VinR3/R2，其中K3为光耦内接收二极管光电流一致性系数，例如HCNR200的K3典型值为1，公差±15%。也就是说最终的输出Vout可能会有15%的公差（还是蛮大的）。另外可以看到HCNR201的K3是更好的，有5%。
