Ensp综合实验

这周五开始做了一个华为模拟器的混合实验，我想分享一下。

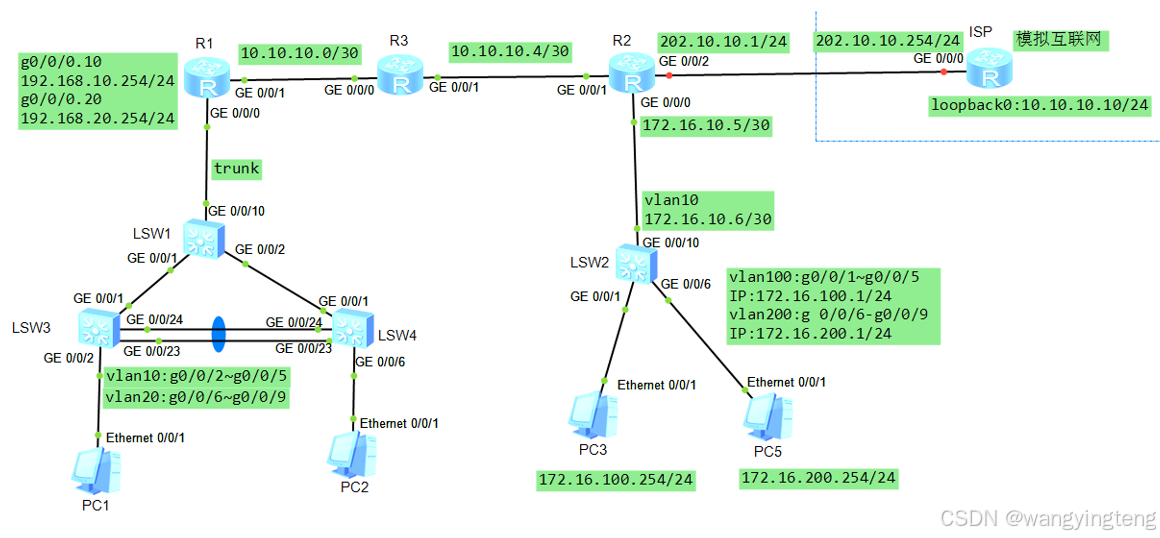

以下是拓扑图：
拓扑图

要求如下：

1.绘制网络拓扑结构图

在 eNSP 模拟器中，按照样图绘制网络拓扑结构图，不需要添加注释（绿色背景部分）。其中路由器使用 Router 设备，交换机使用 S5700 设备，终端使用PC 设备。

2. 网络设备调试：

（1）根据下表要求在交换机中完成设备名称、vlan及相应VLAN接口IP地址配置。
设备名称 VLAN编号 端口 IP地址
LSW1 10、20
LSW2 10 Ge 0/0/10 172.16.10.6/30
100 Ge 0/0/1~Ge 0/0/5 172.16.100.1/24
200 Ge 0/0/6~Ge 0/0/9 172.16.200.1/24
LSW3 10 Ge 0/0/2~Ge 0/0/5
20 Ge 0/0/6~Ge 0/0/9
LSW4 10 Ge 0/0/2~Ge 0/0/5
20 Ge 0/0/6~Ge 0/0/9

2.根据拓扑图中的设备名称及IP地址，配置路由器R1、R2、R3的设备名称及接口IP地址。

3.在交换机LSW3、LSW4上配置聚合链路。

4.在交换机LSW1、LSW3、LSW4上配置STP避免产生环路，要求设置LSW1为首选根交换机。

5.在路由器R1上配置单臂路由，实现PC1、PC2之间互联互通。

6.在路由器R1上配置DHCP，为VLAN10、VLAN20动态分配IP地址，租约期限为48小时。

7.使用动态路由ospf(RIP或静态路由）实现内网互通。

8.在路由器R1上使用acl配置禁止源地址为192.168.0.0/16网段访问VLAN 100。

9.开启交换机LSW2的g0/0/1端口安全功能，只允许PC3能接入该网络，若有异常机器通过该接口访问网络丢弃数据包。

10.设置路由器R2、交换机LSW2能够通过telnet远程访问，使用密码huawei进行验证。

user-int vty 0 4 //进入vty用户界面视图
Protocol inbound telnet //配置vty用户支持telnet协议 pro in t
authentication-mode password //设置验证方式为密码验证 auth pa
set authentication password cipher huawei //设置登录密码为huawei
Set auth pa ci huawei
user privilege level 15 //设置登录用户默认级别15

11.在出口设备R2上设置默认路由与互联网通信。

12.在出口设备R2上配置动态NAT实现内网访问互联网：

公网地址池：202.10.10.1~202.10.10.10

下面开始分析

1.分析要求

题目中提到了ospf、stp、动态路由、静态路由、端口安全、telnet、nat

2.实验实施

我们可以从下向上进行实施，通常是这样进行配置的。

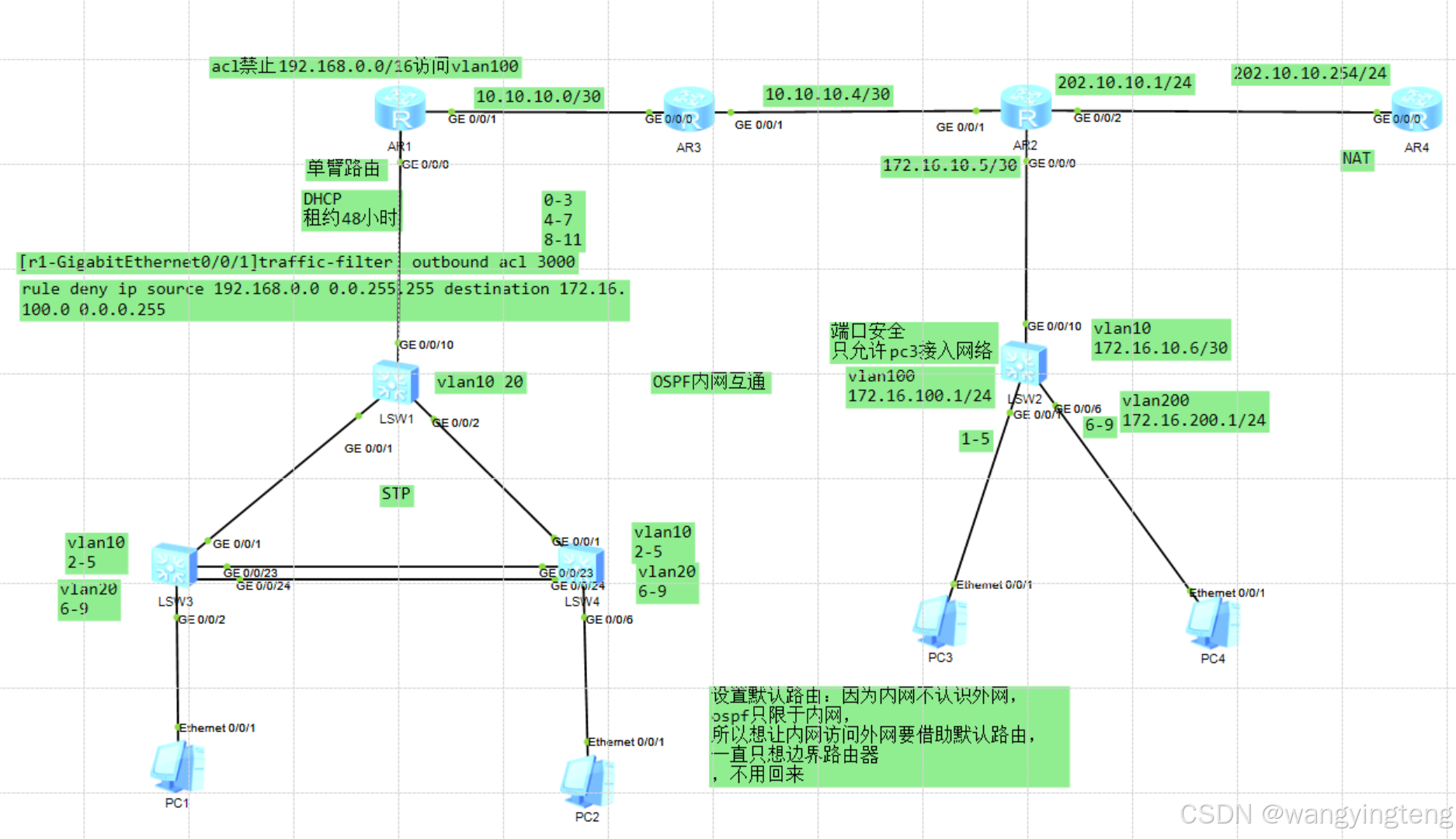

1.绘制拓扑

对于一些特殊部分，我们可以通过标注文字来备注

2.分析

可以将他们分成几块，分别按步骤来配置。

3.为单臂路由部分创建vlan

[sw1]vlan batch 10 20
[sw2]vlan batch 10 20
[sw3]vlan batch 10 20
[r1]vlan batch 10 20

4.配置链路聚合

[sw3]interface Eth-Trunk 1
[sw3-Eth-Trunk1]trunkport GigabitEthernet 0/0/23 to 0/0/24
[sw3-Eth-Trunk1]port link-type trunk
[sw3-Eth-Trunk1]port trunk allow-pass vlan all
[sw4]interface Eth-Trunk 1
[sw4-Eth-Trunk1]trunkport GigabitEthernet 0/0/23 to 0/0/24
[sw4-Eth-Trunk1]port link-type trunk
[sw4-Eth-Trunk1]port trunk allow-pass vlan all

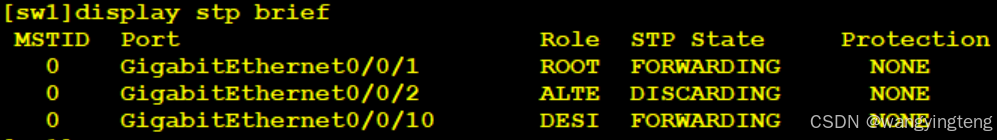

5.配置STP 协议

[sw3]stp root primary
[sw2]stp root secondary

6.配置trunk和access

[sw3-GigabitEthernet0/0/1]port link-type trunk
[sw3-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[sw2-GigabitEthernet0/0/1]port link-type trunk
[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[sw1]port-group 1
[sw1-port-group-1]group-member g0/0/1 g0/0/2 g0/0/10
[sw1-port-group-1]port link-type trunk
[sw1-GigabitEthernet0/0/1]port link-type trunk
[sw1-GigabitEthernet0/0/2]port link-type trunk
[sw1-GigabitEthernet0/0/10]port link-type trunk
[sw3]port-group 1
[sw3-port-group-1]group-member g0/0/2 to g0/0/5
[sw3-port-group-1]port link-type access
[sw3-GigabitEthernet0/0/2]port link-type access
[sw3-GigabitEthernet0/0/3]port link-type access
[sw3-GigabitEthernet0/0/4]port link-type access
[sw3-GigabitEthernet0/0/5]port link-type access
[sw3-port-group-1]port default vlan 10
[sw3-GigabitEthernet0/0/2]port default vlan 10
[sw3-GigabitEthernet0/0/3]port default vlan 10
[sw3-GigabitEthernet0/0/4]port default vlan 10
[sw3-GigabitEthernet0/0/5]port default vlan 10
[sw3]port-group 2
[sw3-port-group-2]group-member g0/0/6 to g0/0/9
[sw3-port-group-2]port link-type access
[sw3-GigabitEthernet0/0/6]port link-type access
[sw3-GigabitEthernet0/0/7]port link-type access
[sw3-GigabitEthernet0/0/8]port link-type access
[sw3-GigabitEthernet0/0/9]port link-type access
[sw3-port-group-2]port default vlan 20
[sw3-GigabitEthernet0/0/6]port default vlan 20
[sw3-GigabitEthernet0/0/7]port default vlan 20
[sw3-GigabitEthernet0/0/8]port default vlan 20
[sw3-GigabitEthernet0/0/9]port default vlan 20
[sw2]port-group 3
[sw2-port-group-3]group-member g0/0/2 to g0/0/5
[sw2-port-group-3]port link-type access
[sw2-GigabitEthernet0/0/2]port link-type access
[sw2-GigabitEthernet0/0/3]port link-type access
[sw2-GigabitEthernet0/0/4]port link-type access
[sw2-GigabitEthernet0/0/5]port link-type access
[sw2-port-group-3]port default vlan 10
[sw2-GigabitEthernet0/0/2]port default vlan 10
[sw2-GigabitEthernet0/0/3]port default vlan 10
[sw2-GigabitEthernet0/0/4]port default vlan 10
[sw2-GigabitEthernet0/0/5]port default vlan 10
[sw2]port-group 2
[sw2-port-group-2]group-member g0/0/6 to g0/0/9
[sw2-port-group-2]port link-type access
[sw2-GigabitEthernet0/0/6]port link-type access
[sw2-GigabitEthernet0/0/7]port link-type access
[sw2-GigabitEthernet0/0/8]port link-type access
[sw2-GigabitEthernet0/0/9]port link-type access
[sw2-port-group-2]port default vlan 20
[sw2-GigabitEthernet0/0/6]port default vlan 20
[sw2-GigabitEthernet0/0/7]port default vlan 20
[sw2-GigabitEthernet0/0/8]port default vlan 20
[sw2-GigabitEthernet0/0/9]port default vlan 20

7.配置单臂路由

[r1]dhcp enable
[r1]int g0/0/0.1
[r1-GigabitEthernet0/0/0.1]ip add 192.168.10.254 24
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 10
[r1-GigabitEthernet0/0/0.1]arp broadcast enable
[r1-GigabitEthernet0/0/0.1]dhcp select interface
[r1-GigabitEthernet0/0/0.1]dhcp select interface
[r1]int g0/0/0.2
[r1-GigabitEthernet0/0/0.2]ip add 192.168.20.254 24
[r1-GigabitEthernet0/0/0.2]dot1q termination vid 20
[r1-GigabitEthernet0/0/0.2]arp broadcast enable
[r1-GigabitEthernet0/0/0.2]dhcp select interface
[r1-GigabitEthernet0/0/0.2]dhcp select interface

8.为各接口配置IP

[r1-GigabitEthernet0/0/1]ip add 10.10.10.1 24
[r3-GigabitEthernet0/0/0]ip add 10.10.10.2 24

[r3-GigabitEthernet0/0/1]ip add 10.10.10.5 30
[r2-GigabitEthernet0/0/1]ip add 10.10.10.6 30
[r4-GigabitEthernet0/0/0]ip add 202.10.10.254 24
要注意：因为子网掩码为30，所以10.10.10.4网段的可用IP地址仅有10.10.10.5和10.10.10.6
[r2-GigabitEthernet0/0/0]ip add 172.16.10.5 30
[r2-GigabitEthernet0/0/2]ip add 202.10.10.1 24

9、为第二部分的交换机做配置

1、创建vlan

[sw2]vlan ba 100 200 10

2、设置接口模式

[sw2]port-group 1
[sw2-port-group-1]group-member g0/0/1 to g0/0/5
[sw2-port-group-1]port link-type access
[sw2-GigabitEthernet0/0/1]port link-type access
[sw2-GigabitEthernet0/0/2]port link-type access
[sw2-GigabitEthernet0/0/3]port link-type access
[sw2-GigabitEthernet0/0/4]port link-type access
[sw2-GigabitEthernet0/0/5]port link-type access
[sw2-port-group-1]port default vlan 100
[sw2-GigabitEthernet0/0/1]port default vlan 100
[sw2-GigabitEthernet0/0/2]port default vlan 100
[sw2-GigabitEthernet0/0/3]port default vlan 100
[sw2-GigabitEthernet0/0/4]port default vlan 100
[sw2-GigabitEthernet0/0/5]port default vlan 100
[sw2]port-group 2
[sw2-port-group-2]group-member g0/0/6 to g0/0/9
[sw2-port-group-2]port link-type access
[sw2-GigabitEthernet0/0/6]port link-type access
[sw2-GigabitEthernet0/0/7]port link-type access
[sw2-GigabitEthernet0/0/8]port link-type access
[sw2-GigabitEthernet0/0/9]port link-type access
[sw2-port-group-2]port default vlan 200
[sw2-GigabitEthernet0/0/6]port default vlan 200
[sw2-GigabitEthernet0/0/7]port default vlan 200
[sw2-GigabitEthernet0/0/8]port default vlan 200
[sw2-GigabitEthernet0/0/9]port default vlan 200
[sw2]int g0/0/10
[sw2-GigabitEthernet0/0/10]port link-type access
[sw2-GigabitEthernet0/0/10]port default vlan 10

3、配置IP地址

[sw2]int vlan 100
[sw2-Vlanif100]ip address 172.16.100.1 24
[sw2]int vlan 200
[sw2-Vlanif200]ip add 172.16.200.1 24
[sw2]int vlan 10
[sw2-Vlanif10]ip add 172.16.10.6 30

10、配置ospf实现全网互通

ospf 1
area 0.0.0.0
network 10.10.10.0 0.0.0.255
network 10.10.10.4 0.0.0.3
network 172.16.10.4 0.0.0.3
network 172.16.100.0 0.0.0.255
network 172.16.200.0 0.0.0.255
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255

11、在路由器R1上使用acl配置禁止源地址为192.168.0.0/16网段访问VLAN 100

[r1]acl 3000
[r1-acl-adv-3000]rule deny ip source 192.168.0.0 0.0.255.255 destination 172.16.100.0 0.0.0.255
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]traffic-filter outbound acl 3000

12、配置端口安全

[sw2]int g0/0/1
[sw2-GigabitEthernet0/0/1]port-security enable
[sw2-GigabitEthernet0/0/1]port-security mac-address sticky
[sw2-GigabitEthernet0/0/1]port-security max-mac-num 1
[sw2]mac-address static 5489-9805-182E g0/0/1 vlan 100

13、设置路由器R2、交换机LSW2能够通过telnet远程访问，使用密码huawei进行验证

[r2]user-interface vty 0 4
[r2-ui-vty0-4]authentication-mode aaa
[r2]aaa
[r2-aaa]local-user zonghe password cipher huawei
[r2-aaa]local-user zonghe privilege level 15

14、在出口设备R2上设置默认路由与互联网通信

[r2]ip route-static 0.0.0.0 0 202.10.10.254

15、在出口设备R2上配置动态NAT实现内网访问互联网

1、配置默认路由

在这里我们要了解----设置默认路由：因为内网不认识外网，ospf只限于内网，所以想让内网访问外网要借助默认路由，一直到边界路由器，不用配置回来的默认路由，也可以说是只出不进

[r1]ip route-static 0.0.0.0 0 10.10.10.2
[r3]ip route-static 0.0.0.0 0 10.10.10.6
[r2]ip route-static 0.0.0.0 0.0.0.0 202.10.10.254
[sw2]ip route-static 0.0.0.0 0 172.16.10.5

2、配置动态NAT

[r2]acl number 2000
[r2-acl-basic-2000]rule 5 permit source 192.168.10.0 0.0.0.255
rule 6 permit source 92.168.20.0 0.0.0.255
rule 7 permit source 10.10.10.0 0.0.0.255
rule 8 permit source 10.10.10.4 0.0.0.3
rule 9 permit source 172.16.10.4 0.0.0.3
rule 10 permit source 172.16.100.0 0.0.0.255
rule 11 permit source 172.16.200.0 0.0.0.255

3、应用NAT

[r2]nat address-group 1 202.10.10.2 202.10.10.5
[r2-GigabitEthernet0/0/2]nat outbound 2000 address-group 1 no-pat

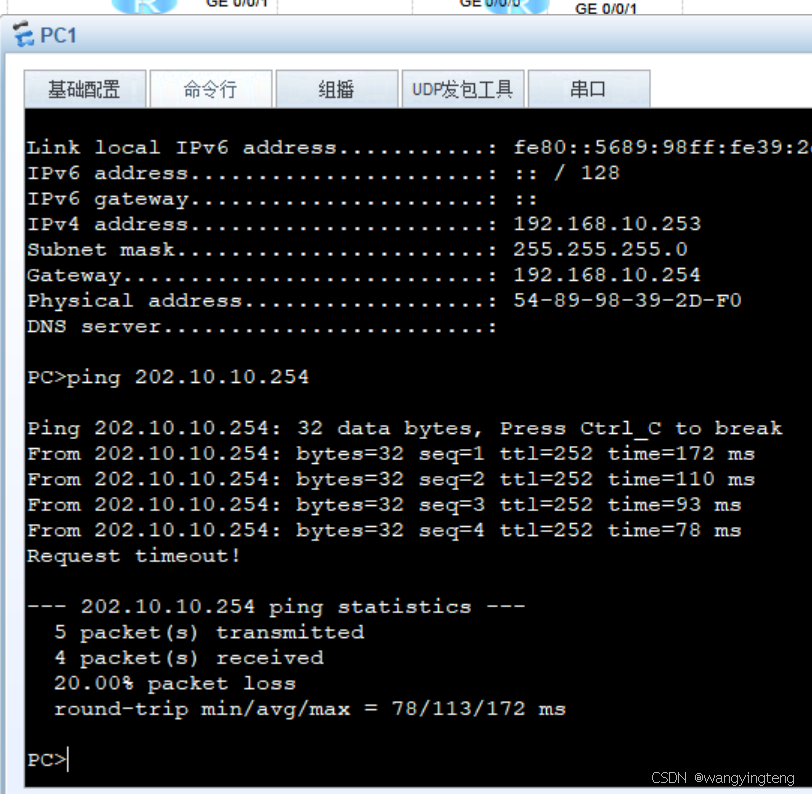

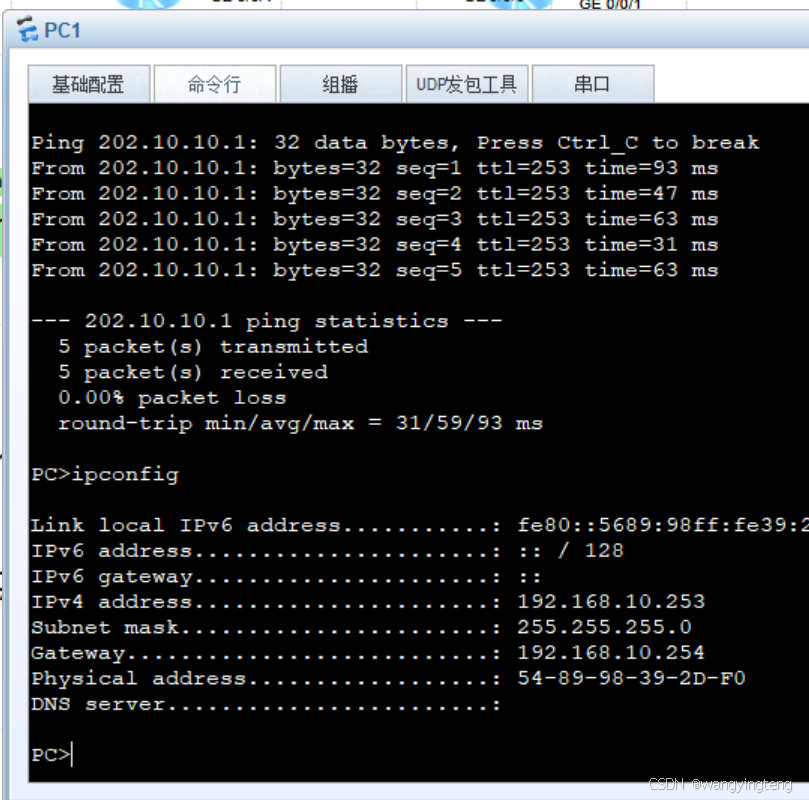

以上便是配置的全部步骤 实现的效果便是内网ping外网可通 内网则不通

因此我们可以实现以下这种结果，让我们填一下答题卡吧

按照要求将结果粘贴至指定的表格框中，粘贴位错误不得分。
1.绘制网络拓扑结构图
将eNSP模拟器中的网络拓扑截图，粘贴图片至下面。
效果

2.网络设备调试

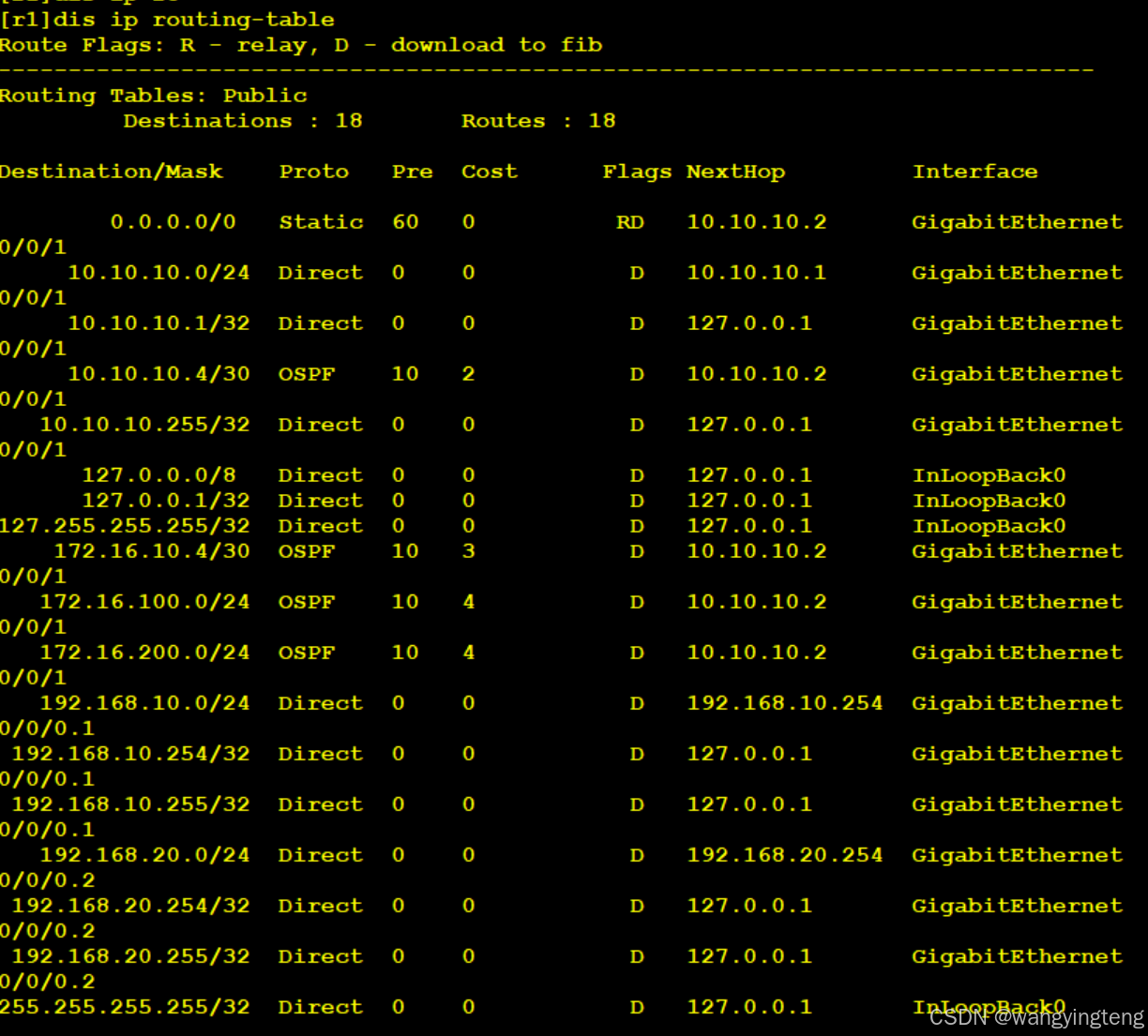

(1)在路由器R1中，执行display ip routing-table命令，并将输出结果以文本形式粘贴至下面。
由于不能将效果复制到这里，所以只能截屏了
1

(2)在路由器R1中，执行dis current-configuration命令，并将输出结果以文本形式粘贴至下面。
[r1]dis cu
[V200R003C00]

sysname r1

snmp-agent local-engineid 800007DB03000000000000
snmp-agent

clock timezone China-Standard-Time minus 08:00:00

portal local-server load flash:/portalpage.zip

drop illegal-mac alarm

undo info-center enable

vlan batch 10 20

wlan ac-global carrier id other ac id 0

set cpu-usage threshold 80 restore 75

dhcp enable

acl number 3000
rule 5 deny ip source 192.168.0.0 0.0.255.255 destination 172.16.100.0 0.0.0.25
5

aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher % % K8m.Nt84DZ}e#<0`8bmE3Uw}% %
local-user admin service-type http

firewall zone Local
priority 15

interface GigabitEthernet0/0/0

interface GigabitEthernet0/0/0.1
dot1q termination vid 10
ip address 192.168.10.254 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server lease day 2 hour 0 minute 0

interface GigabitEthernet0/0/0.2
dot1q termination vid 20
ip address 192.168.20.254 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server lease day 2 hour 0 minute 0

interface GigabitEthernet0/0/1
ip address 10.10.10.1 255.255.255.0
traffic-filter outbound acl 3000

interface GigabitEthernet0/0/2

interface NULL0

ospf 1
area 0.0.0.0
network 10.10.10.0 0.0.0.255
network 10.10.10.4 0.0.0.3
network 172.16.10.4 0.0.0.3
network 172.16.100.0 0.0.0.255
network 172.16.200.0 0.0.0.255
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255

ip route-static 0.0.0.0 0.0.0.0 10.10.10.2

user-interface con 0
authentication-mode password
user-interface vty 0 4
user-interface vty 16 20

wlan ac

return

(3)在路由器R2中，执行display current-configuration命令，并将输出结果以文本形式粘贴至下面。
[V200R003C00]

sysname r2

snmp-agent local-engineid 800007DB03000000000000
snmp-agent

clock timezone China-Standard-Time minus 08:00:00

portal local-server load portalpage.zip

drop illegal-mac alarm

undo info-center enable

set cpu-usage threshold 80 restore 75

acl number 2000
rule 5 permit source 192.168.10.0 0.0.0.255
rule 6 permit source 92.168.20.0 0.0.0.255
rule 7 permit source 10.10.10.0 0.0.0.255
rule 8 permit source 10.10.10.4 0.0.0.3
rule 9 permit source 172.16.10.4 0.0.0.3
rule 10 permit source 172.16.100.0 0.0.0.255
rule 11 permit source 172.16.200.0 0.0.0.255

aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher % % K8m.Nt84DZ}e#<0`8bmE3Uw}% %
local-user admin service-type http
local-user zonghe password cipher % % }GLD8!(}PMKaTeX parse error: Expected 'EOF', got '&' at position 1: &̲{CMUGu\EG3aI%%$
local-user zonghe privilege level 15

firewall zone Local
priority 15

nat address-group 1 202.10.10.2 202.10.10.5

interface GigabitEthernet0/0/0
ip address 172.16.10.5 255.255.255.252

interface GigabitEthernet0/0/1
ip address 10.10.10.6 255.255.255.252

interface GigabitEthernet0/0/2
ip address 202.10.10.1 255.255.255.0
nat outbound 2000 address-group 1 no-pat

interface NULL0

ospf 1
area 0.0.0.0
network 10.10.10.0 0.0.0.255
network 10.10.10.4 0.0.0.3
network 172.16.10.4 0.0.0.3
network 172.16.100.0 0.0.0.255
network 172.16.200.0 0.0.0.255
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255

ip route-static 0.0.0.0 0.0.0.0 202.10.10.254

user-interface con 0
authentication-mode password
user-interface vty 0 4
authentication-mode aaa
user-interface vty 16 20

wlan ac

return

(4)在交换机LSW1中，执行display stp brief命令，并将输出结果以文本形式粘贴至下面。
2

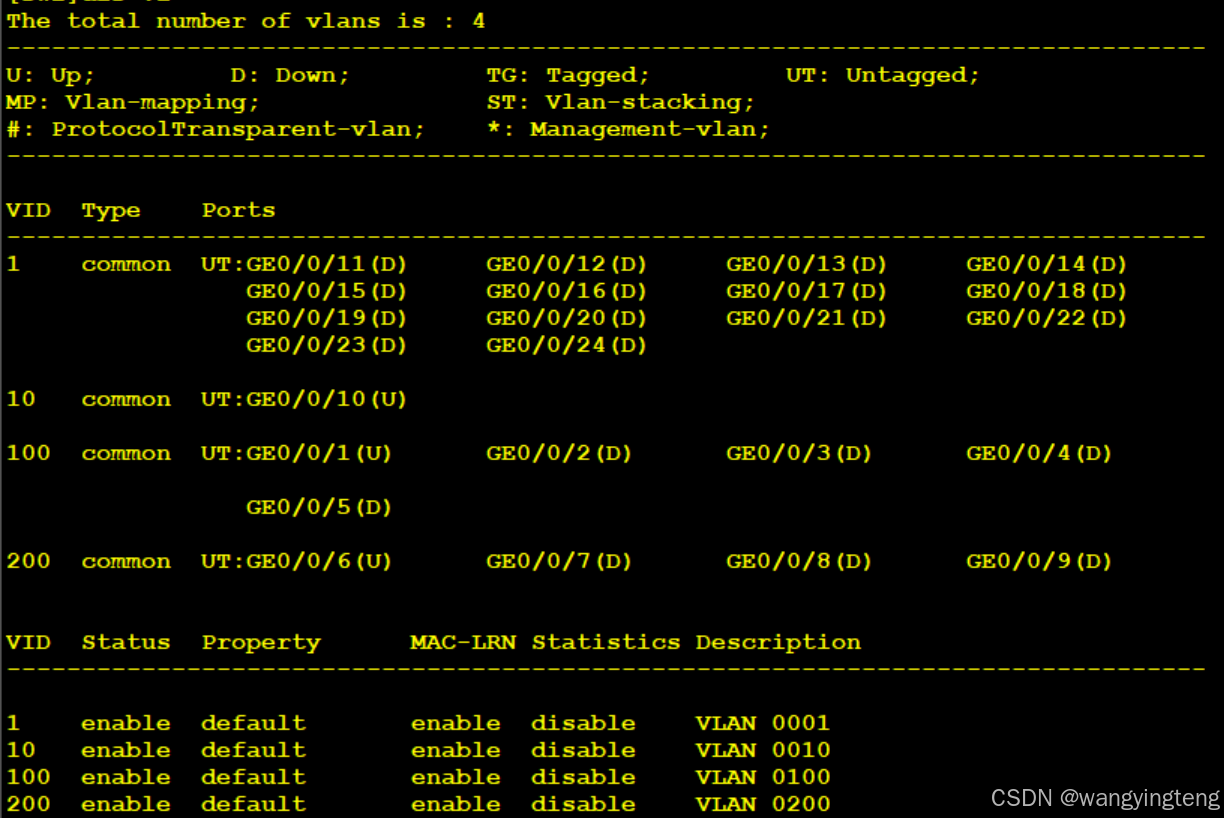

(5)在交换机LSW2中，执行display vlan命令，并将输出结果以文本形式粘贴至下面。
3

(6)在交换机LSW2中，执行display current configuration命令，并将输出结果以文本形式粘贴至下面。

sysname sw2

undo info-center enable

vlan batch 10 100 200

cluster enable
ntdp enable
ndp enable

drop illegal-mac alarm

diffserv domain default

drop-profile default

aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password simple admin
local-user admin service-type http

interface Vlanif1

interface Vlanif10
ip address 172.16.10.6 255.255.255.252

interface Vlanif100
ip address 172.16.100.1 255.255.255.0

interface Vlanif200
ip address 172.16.200.1 255.255.255.0

interface MEth0/0/1

interface GigabitEthernet0/0/1
port link-type access
port default vlan 100
port-security enable
port-security mac-address sticky

interface GigabitEthernet0/0/2
port link-type access
port default vlan 100

interface GigabitEthernet0/0/3
port link-type access
port default vlan 100

interface GigabitEthernet0/0/4
port link-type access
port default vlan 100

interface GigabitEthernet0/0/5
port link-type access
port default vlan 100

interface GigabitEthernet0/0/6
port link-type access
port default vlan 200

interface GigabitEthernet0/0/7
port link-type access
port default vlan 200

interface GigabitEthernet0/0/8
port link-type access
port default vlan 200

interface GigabitEthernet0/0/9
port link-type access
port default vlan 200

interface GigabitEthernet0/0/10
port link-type access
port default vlan 10

interface GigabitEthernet0/0/11

interface GigabitEthernet0/0/12

interface GigabitEthernet0/0/13

interface GigabitEthernet0/0/14

interface GigabitEthernet0/0/15

interface GigabitEthernet0/0/16

interface GigabitEthernet0/0/17

interface GigabitEthernet0/0/18

interface GigabitEthernet0/0/19

interface GigabitEthernet0/0/20

interface GigabitEthernet0/0/21

interface GigabitEthernet0/0/22

interface GigabitEthernet0/0/23

interface GigabitEthernet0/0/24

interface NULL0

ospf 1
area 0.0.0.0
network 10.10.10.0 0.0.0.255
network 10.10.10.4 0.0.0.3
network 172.16.10.4 0.0.0.3
network 172.16.100.0 0.0.0.255
network 172.16.200.0 0.0.0.255
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255

ip route-static 0.0.0.0 0.0.0.0 172.16.10.5

mac-address static 5489-9805-182e GigabitEthernet0/0/1 vlan 100

user-interface con 0
user-interface vty 0 4

port-group 1
group-member GigabitEthernet0/0/1
group-member GigabitEthernet0/0/2
group-member GigabitEthernet0/0/3
group-member GigabitEthernet0/0/4
group-member GigabitEthernet0/0/5

port-group 2
group-member GigabitEthernet0/0/6
group-member GigabitEthernet0/0/7
group-member GigabitEthernet0/0/8
group-member GigabitEthernet0/0/9

return

(7)在交换机LSW3中，执行display current configuration命令，并将输出结果以文本形式粘贴至下面。

sysname sw3

undo info-center enable

vlan batch 10 20

stp instance 0 root primary

cluster enable
ntdp enable
ndp enable

drop illegal-mac alarm

diffserv domain default

drop-profile default

aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password simple admin
local-user admin service-type http

interface Vlanif1

interface MEth0/0/1

interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/2
port link-type access
port default vlan 10

interface GigabitEthernet0/0/3
port link-type access
port default vlan 10

interface GigabitEthernet0/0/4
port link-type access
port default vlan 10

interface GigabitEthernet0/0/5
port link-type access
port default vlan 10

interface GigabitEthernet0/0/6
port link-type access
port default vlan 20

interface GigabitEthernet0/0/7
port link-type access
port default vlan 20

interface GigabitEthernet0/0/8
port link-type access
port default vlan 20

interface GigabitEthernet0/0/9
port link-type access
port default vlan 20

interface GigabitEthernet0/0/10

interface GigabitEthernet0/0/11

interface GigabitEthernet0/0/12

interface GigabitEthernet0/0/13

interface GigabitEthernet0/0/14

interface GigabitEthernet0/0/15

interface GigabitEthernet0/0/16

interface GigabitEthernet0/0/17

interface GigabitEthernet0/0/18

interface GigabitEthernet0/0/19

interface GigabitEthernet0/0/20

interface GigabitEthernet0/0/21

interface GigabitEthernet0/0/22

interface GigabitEthernet0/0/23
eth-trunk 1

interface GigabitEthernet0/0/24
eth-trunk 1

interface NULL0

user-interface con 0
user-interface vty 0 4

port-group 1
group-member GigabitEthernet0/0/2
group-member GigabitEthernet0/0/3
group-member GigabitEthernet0/0/4
group-member GigabitEthernet0/0/5

port-group 2
group-member GigabitEthernet0/0/6
group-member GigabitEthernet0/0/7
group-member GigabitEthernet0/0/8
group-member GigabitEthernet0/0/9

return

(8)分别在PC1、PC2上，设置DHCP动态获取IP地址，执行ipconfig命令，将输出结果分别截图粘贴至下面。
PC1:
pc1

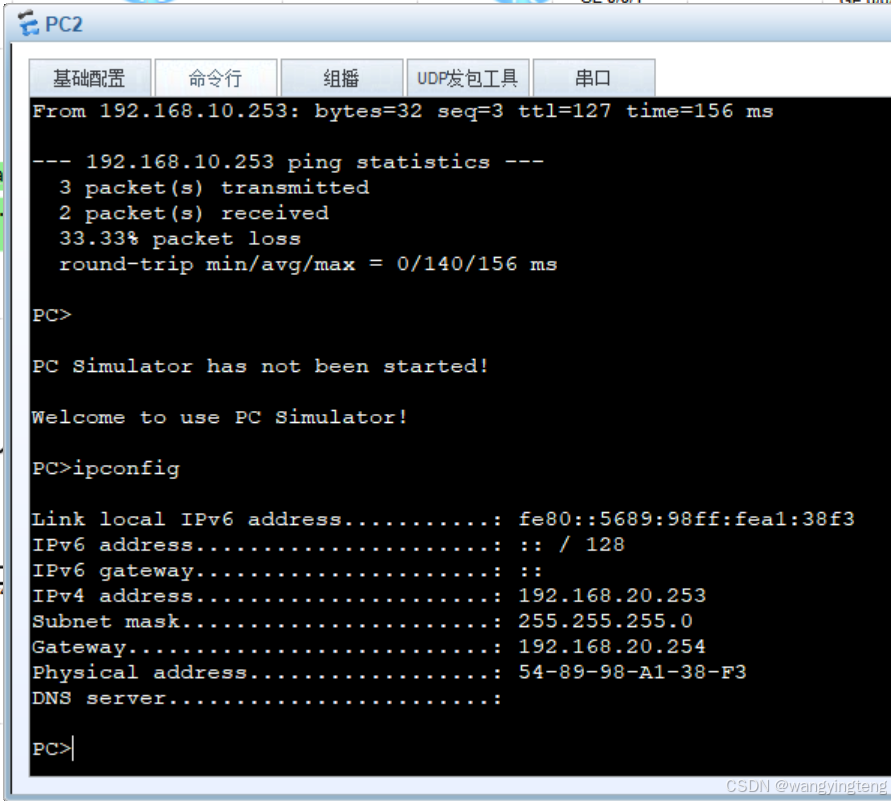

PC2:
pc2

（9）通过PC1测试与ISP路由器IP地址101.10.10.10的连通性，将输出结果截图粘贴至下面。
效果

华为模拟器eNSP - HCIA-OSPF综合实验
炸鸡店老板z的博客
01-03 2325
实验要求： R6为isp,接口IP地址均为公有地址；该设备只能配置IP地址，之后不能再对其进行其他任何配置； R1- R5为局域网，私有IP地址192.168.1.0/24，请合理分配； R1，R2，R4，各有两个环回地址；R5，R6各有一个环回地址；所有路由器上环回均代表连接用户的接口； R3下的两台PC通过DHCP自动获取IP地址； 选路最佳，路由表尽量小，避免环路； R1- R5均可以访问R6的环回； R6telnetR5的公有IP地址时，实际登陆到R1上； R4与R.
ENSP模拟器保姆级使用指南
weixin_45881858的博客
02-21 1493
1. 访问华为官方网站的ENSP下载页面。在搜索引擎中输入“华为ENSP下载”，找到官方下载链接。2. 根据你的操作系统版本（如Windows 7/10/11等）选择对应的ENSP安装包进行下载。同时，注意下载配套的VirtualBox软件，因为ENSP需要依托VirtualBox来运行虚拟设备。
华为模拟器eNSP练习题-HCIA综合实验
01-04
实验需要的网络拓扑，配置命令，topo
华为模拟器eNSP - HCIP-RIP综合实验
炸鸡店老板z的博客
01-07 1378
拓扑图： 实验要求： R1-R2-R3-R4-R5运行RIPV2；R6 - R7 运行RIPV1 使用合理IP地址规划网络，各自创建环回接口 R1创建环回172.16.1.1/24 ；172.16.2.1/24 ；172.16.3.1/24 要求R3使用R2访问R1环回 减少路由条目数量，增加路由传递安全性 R5创建一个环回模拟运营商（ISP），不能宣告 R1 telnet R2环回实际telnet到R7上 R6-R7路由器不能学习到达R1环回路由 全网可达 思路： 数
华为综合实验（1）
江南靓仔的博客
08-05 1869
华为综合实验 一、 创建vlan，和配置trunk、将接口加入到vlan 1） sw1创建多个vlan，和查看创建的vlan [SW1]vlan batch 10 20 2） 配置trunk [SW1]interface GigabitEthernet 0/0/1 进入接口 0/0/1 [SW1-GigabitEthernet0/0/1]port link-type trunk...
实验：mstp、vrrp、bgp、dhcp综合实验（华为模拟器）
Eliauk8的博客
01-07 4398
一、实验拓扑 二、实验要求 请完成以下需求： 1、PC1和PC3为实例1走sw1为主路(Master)，PC2和PC4为实例2走sw2为备用路(Backup)； 2、链路聚合要求：2条活跃，1条备用； 3、AS100做RIP，AS200做OSPF、AS300做静态路由； 4、使用BGP协议，使得主机可以正常和服务器Server通信； 5、Client1 可以通过公网上的R6 g/0/01接口访问Server1的8080接口； 6、R5为DHCP服务器，R6为DHCP中继服务器，通过相关配置使得PC.
华为模拟器eNSP-HCIA综合实验2
01-04
【华为模拟器eNSP-HCIA综合实验2】是一个基于华为网络设备的教育实践项目，旨在帮助学习者深入理解并掌握HCIA（华为认证ICT助理）级别的网络基础知识。在这个实验中，你将通过华为eNSP（Enterprise Network ...
基于华为模拟器ensp的bgp实验
02-29
bgp的基本配置实验，基于华为模拟器ensp进行的ibgp和ebgp的综合实验，以及对于bgp的路由选路进行分析，抓包看bgp的四种报文类型。
华为模拟器eNSP练习题-RIP
01-04
【华为模拟器eNSP与RIP协议详解】 在IT领域，华为eNSP（Enterprise Network Simulation Platform）是一款强大的网络仿真工具，它允许用户在虚拟环境中构建和测试网络配置，以便学习和验证网络技术。本实验主要围绕...
华为小综合实验（MSTP+VRRP+OSPF)
qq_61685194的博客
03-07 2388
3.配置vrrp，设置vrrp组为2，虚拟网关为192.168.2.254， SW1为vid2中的master，SW2为backup.2.实验运行MSTP协议，域名为MSTP1,设置修订版本号为1，实例1映射的vlan为1，实例2映射的vlan为2.设置vrrp组为3，虚拟网关为192.168.3.254， SW2为vid3中的master，SW1为backup。不好的的地方，或者有哪些地方有错误，请大家批评指正。设置SW1为实例1的根桥，实例2的备份根桥.SW2为实例2的根桥，实例1的备份根桥。
华为模拟器-三次交换机、链路捆绑、单臂路由综合实验
ycycyyc_的博客
05-27 1411
华为模拟器-三次交换机、链路捆绑、单臂路由综合实验 一、实验目的 通过配置二层交换机、三层交换机、路由器，来实现全网互通 二、实验环境 三、实验步骤 1、配置SW1和SW2 进入SW1，设旗帜，创建vlan 划分vlan 进入g0/0/1口，配置trunk 配置完后，dis this看一下，配置成功 进入g0/0/2口，配置trunk 进入SW2，设旗帜，创建vlan 划分vlan 进入g0/0/1口，配置trunk 配置完后，dis this看一下，配置成功 2、配置SW3： LSW3为
华为模拟器经典交换机模拟实验
08-02
绝对经典华为模拟器，好用，使用 强大的实验实例，让你学习更轻松
华为ensp模拟器
07-09
eNSP(Enterprise Network Simulation Platform)是一款由华为提供的免费的、可扩展的、图形化操作的网络仿真工具平台，主要对企业网络路由器、交换机进行软件仿真，完美呈现真实设备实景，支持大型网络模拟，让广大用户有机会在没有真实设备的情况下能够模拟演练，学习网络技术。
华为的路由器模拟器及实验内容
10-18
华为的路由器模拟器及实验内容
华为模拟器 eNSP模拟器
08-04
华为ensp模拟器 功能强大 完整软件内有 完整教程附带 Wireshark抓包软件 网络基础模拟学习
华为综合实验201908001.rar
08-13
华为综合技术实验，内附具体需求与配置。 需求： 1、无线三层旁挂组网直接转发，三层核心交换机作为无线终端网关和DHCP服务器分配IP。 设备管理VLAN 100,AP管理VLAN 101，外网业务VLAN 10,内网业务VLAN 20 笔记本连接无线SSID：SWKJ001且可访问外网；PDA连接无线SSID：SWKJ002不可访问外网。 2、AR1配置NAT功能使内网用户可与外网通信 3、PC1流量访问业务系统时指定走电信线路，笔记本可使用电信或联通访问业务系统。
华为模拟器ensp-小型企业网综合实验
白话聊网络的博客
09-16 2564
只将FTP服务器(192.168.90.2)的FTP服务发布到互联网上，其公网IP地址为99.1.1.10。链接：https://pan.baidu.com/s/18GV_KJ4CXhcRioBuO82ZfA。VLAN10、VLAN20的用户在上班的时间worktime（9:00~18:00）访问FTP服务器。该现象为bug，我现在的时间是周六，应该ping不通才对，但模拟器中却能通，配置肯定是没问题的。部分配置代码，实验拓扑和完整配置在下方连接下载。pc1 访问R2的环回口10.1.1.1。
华为模拟器实验
yuan130625的博客
03-08 1251
说明：192.168.30.2是dmz中的真实服务器地址，100.1.1.150为192.168.20.2映射的全局地址，最终，外面的用户可以使用100.1.1.150访问192.168.30.2。4.创建不能访问分公司的acl(可以略),上面在进行地址转换的时候就已经不给192.168.4.0客户机做转换了，所以，即使这一步不做192.168.4.0也访问不了6.0和7.0。3.将sw1上连接sw4和sw5的接口设置为中继链路，并允许转发所有的vlan。
思科模拟器实验案例配置arp协议
最新发布
03-26
### 思科模拟器中配置ARP协议的实验案例教程 #### ARP协议简介 ARP（Address Resolution Protocol）用于将IP地址解析为物理硬件地址（即MAC地址）。在网络环境中，当设备需要与其他设备通信时，它通过ARP请求来获取目标设备的MAC地址。如果目标设备位于同一局域网内，则可以直接完成通信；否则，流量会被发送到默认网关。 在思科模拟器（如Cisco Packet Tracer或GNS3）中配置ARP协议涉及设置路由器、交换机以及终端设备之间的交互过程。以下是具体实现方法： --- #### 实验环境搭建 为了验证ARP协议的功能，在思科模拟器中构建一个简单的网络拓扑结构： - **两台PC**：分别命名为PC1和PC2。 - **一台二层交换机**：连接PC1和PC2。 - **一台路由器**：作为网关设备，提供跨子网通信功能。 此拓扑可以通过以下方式描述[^1]: ```plaintext PC1 --- Switch --- Router --- PC2 ``` 每台设备都需要分配相应的IP地址和子网掩码。例如： - PC1: IP Address `192.168.1.10`, Subnet Mask `255.255.255.0` - PC2: IP Address `192.168.2.10`, Subnet Mask `255.255.255.0` - Router (FastEthernet0/0): IP Address `192.168.1.1`, Subnet Mask `255.255.255.0` - Router (FastEthernet0/1): IP Address `192.168.2.1`, Subnet Mask `255.255.255.0` --- #### 配置步骤说明 ##### 1. 配置PC设备 在PC1和PC2上手动指定其各自的IP地址及其对应的网关地址。对于PC1而言，默认网关应指向`192.168.1.1`；而对于PC2来说，默认网关则应该是`192.168.2.1`。 ##### 2. 配置交换机 由于本实验仅关注于ARP行为本身而非VLAN划分或其他高级特性，因此只需启用交换机上的所有端口即可。注意的是，依据不同品牌间的细微差别，某些情况下华为交换机会额外向源端口复制一份广播消息以便加速本地缓存更新速度[^3]。然而这种机制并不适用于当前所讨论的标准IEEE模型下运行的所有厂商产品线之中。 ##### 3. 路由器基础配置 进入全局配置模式后执行如下命令序列以初始化各接口参数并激活它们： ```shell Router> enable Router# configure terminal Router(config)# interface FastEthernet0/0 Router(config-if)# ip address 192.168.1.1 255.255.255.0 Router(config-if)# no shutdown Router(config-if)# exit Router(config)# interface FastEthernet0/1 Router(config-if)# ip address 192.168.2.1 255.255.255.0 Router(config-if)# no shutdown ``` 上述操作确保了两个独立子网能够经由此中间节点相互连通起来。 ##### 4. 测试ARP工作流程 利用ping指令测试从任意一侧发起至另一侧的目标可达性状况。观察期间产生的各类事件记录，包括但不限于初始阶段因尚未建立映射关系而导致需发出查询请求的现象——此时可见大量重复性的泛洪现象直至最终成功匹配为止[^2]。 --- #### 注意事项 尽管大多数现代交换机能有效处理常规范围内的负载压力，但在极端条件下仍可能出现性能瓶颈问题。比如频繁的大规模未知单播帧传输可能会显著增加内部缓冲区占用率甚至引发短暂拥塞情况发生。故而实际部署场景里建议合理规划业务流走向尽量减少不必要的冗余动作次数从而提升整体效率表现水平。 ---
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
