充电学习—6、电量计FuelGauge

电量计功能：

检测电池 计量电量
电量计首要工作：
计算电池的剩余容量、充满时容量、电量百分比
电量百分比 = 剩余容量 / 充满时容量 * 100%
SOC = RM / FCC * 100%

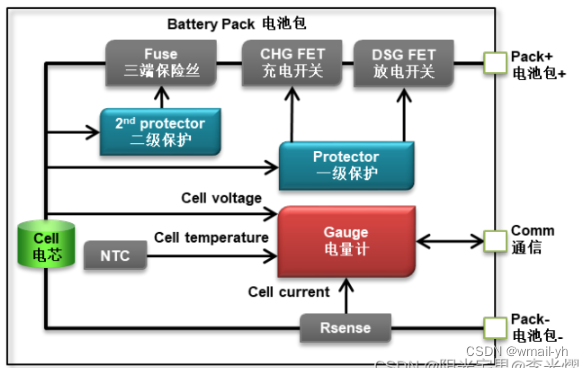

• 典型的一个电池包框架：

• 包含电芯、电量计IC、保护IC、充放电MOSFET、保险丝FUSE、NTC等元件
  一级保护：IC控制充放电的MOSFET开关，保护动作可恢复，如发生过充、过流、短路等
  二级保护：控制三端保险丝，FUSE，保 护不可恢复，保险丝熔断不能继续使用电池

电量计估算荷电状态（SOC）的两种方法：

1、开路电压法（查表法）：通过开路电压对应荷电状态查表而得 ； 类似水杯刻度
2、库伦计量法（电流积分法）：通过充放电路劲上连接的一个电阻分压检测，ADC测量电阻上的电压，转换为电流值，实时计数器RTC把这个电流值对时间积分，从而得知流过多少库伦

• 库仑计量法准确度偏差因素：
  1、电流检测以及ADC测量中偏移误差的累计
  消除方法：完全充放电，电池休息状态下通过开路电压法校准
  2、完全充电容量的误差：完全充电容量受到温度、老化、负载等影响
  消除方法：完全充电容量的再学习和补偿方法
