abaqus avg75%含义

转自：abaqus系列技巧6：困扰大家已久的 abaqus avg75%到底是个什么鬼？

我相信很多人都被这个avg75困惑的不得了

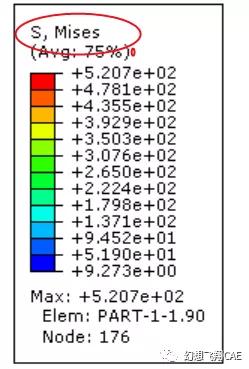

对，就是这个图

先说下这个参数怎么调。

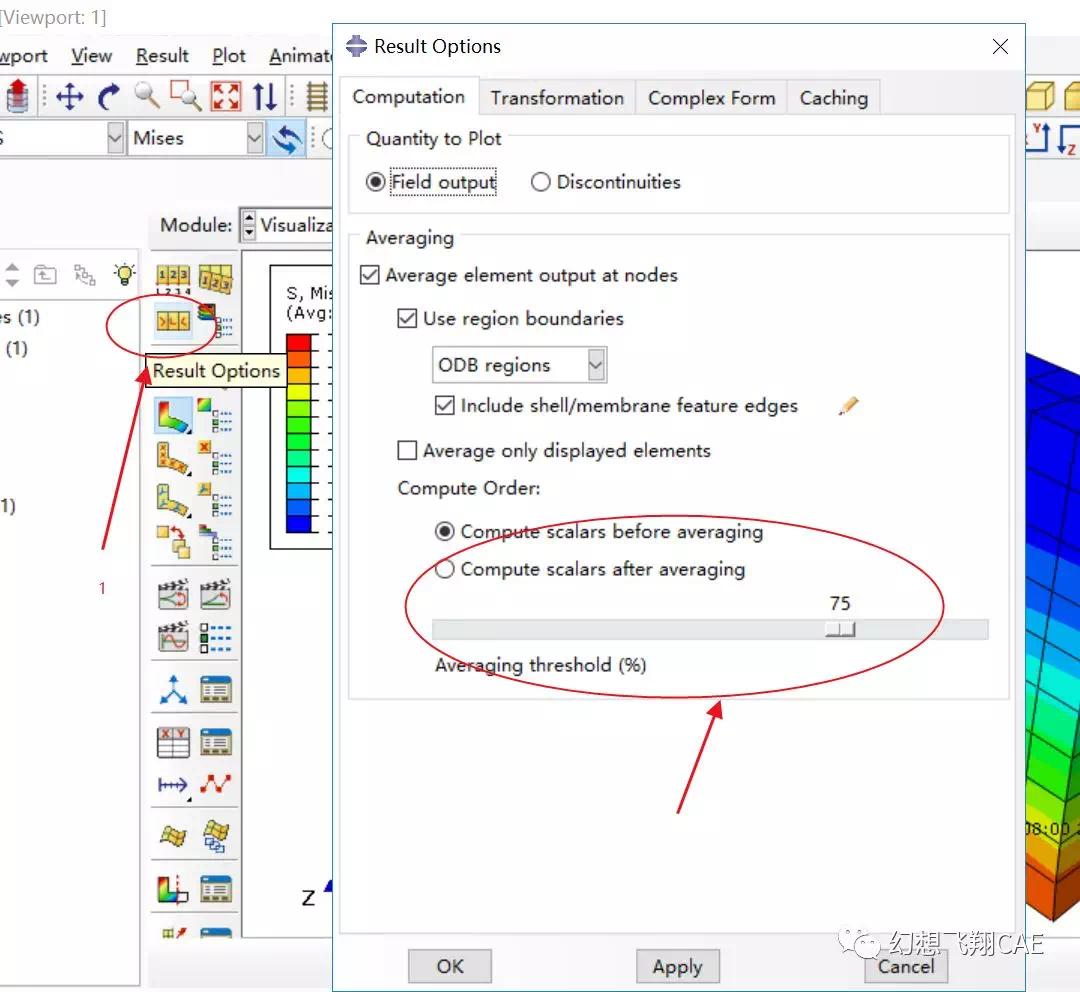

如图，按顺序点击，就出来了。可以用拖动的方式来改变这个值。

重点来了，这个值是干什么用的。

首先假设某节点是n个单元的公共节点，每个单元在该节点都有一个应力值，比如节点1为周围四个四边形单元的公共节点，那么每个四边形单元在节点1都有一个应力的外推值，假定为（1e6,1.5e6,1.7e6,2e6），最大与最小应力差值为1e6；假定在整个模型显示区域的最大应力与最小应力差值为4e6，那么节点应力相对变化率为1e6/4e6=0.25。在节点1的4个应力值是否会进行平均计算呢？由设定的avg值决定，节点应力相对变化率低于设定avg值的将会被平均。对于节点1，如果设定avg=0.3，那么节点1 输出值为平均应力（1e6+1.5e6+1.7e6+2e6）/4=1.55e6，如果设定avg=0.2，那么节点1处的应力值将不参与平均运算。avg设定为1 ，则意味着所有显示区域所有节点的应力计算都参与平均，所得云图越光滑
avg 75%是表示当相对节点变量小于该值时，该节点的结果才被平均。相对节点变量=（节点变量的最大值-节点变量的最小值）/（区域内的最大变量值-区域内的最小变量值）
