在ABAQUS中，S11、S22、S33对应X、Y、Z轴应力，S12、S13、S23为剪力，UR为转角，U为位移。剪力对称，单位取决于所选单位系统，详细信息可在分析步查看。博客深入探讨了如何理解和解释Abaqus的应力云图。
在ABAQUS中，一般是把X轴当做1轴，Y轴当做2轴，Z轴当做3轴；那么：
S11就是X轴向的应力，正值为拉应力，负值为压应力;
S22就是Y轴向的应力，正值为拉应力，负值为压应力;
S33就是Z轴向的应力，正值为拉应力，负值为压应力;
S12就是在YZ平面上，沿Y向的剪力;
S13就是在YZ平面上，沿Z向的剪力;
S23就是在XZ平面上，沿Z向的剪力;
由于剪力的对称性：S12=S21， S13=S31， S23=S32
UR是转角，单位应该是弧度
U是位移
单位要看你在计算时使用的单位系统，如果你的模型是以m、N、Kg、Pa为单位系统，这个单位就是m
如果你是以mm、N、Ton、Mpa为系统，这个单位就是mm

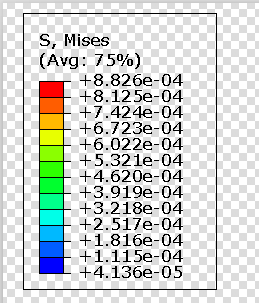

U-displacement-位移 S-von-mises-应力 RF-
