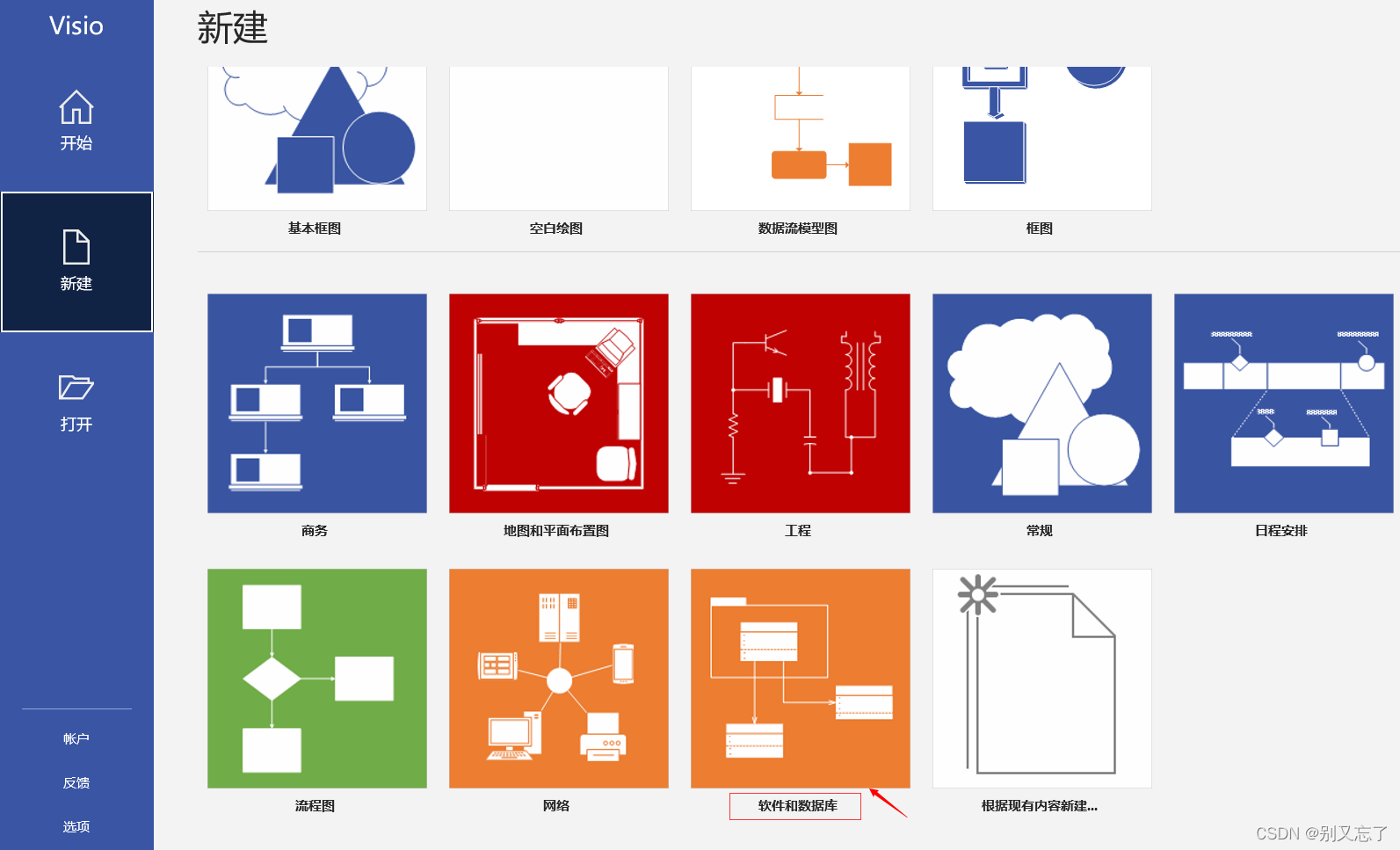

1.点开visio ,选择“新建”,选择“软件和数据库”

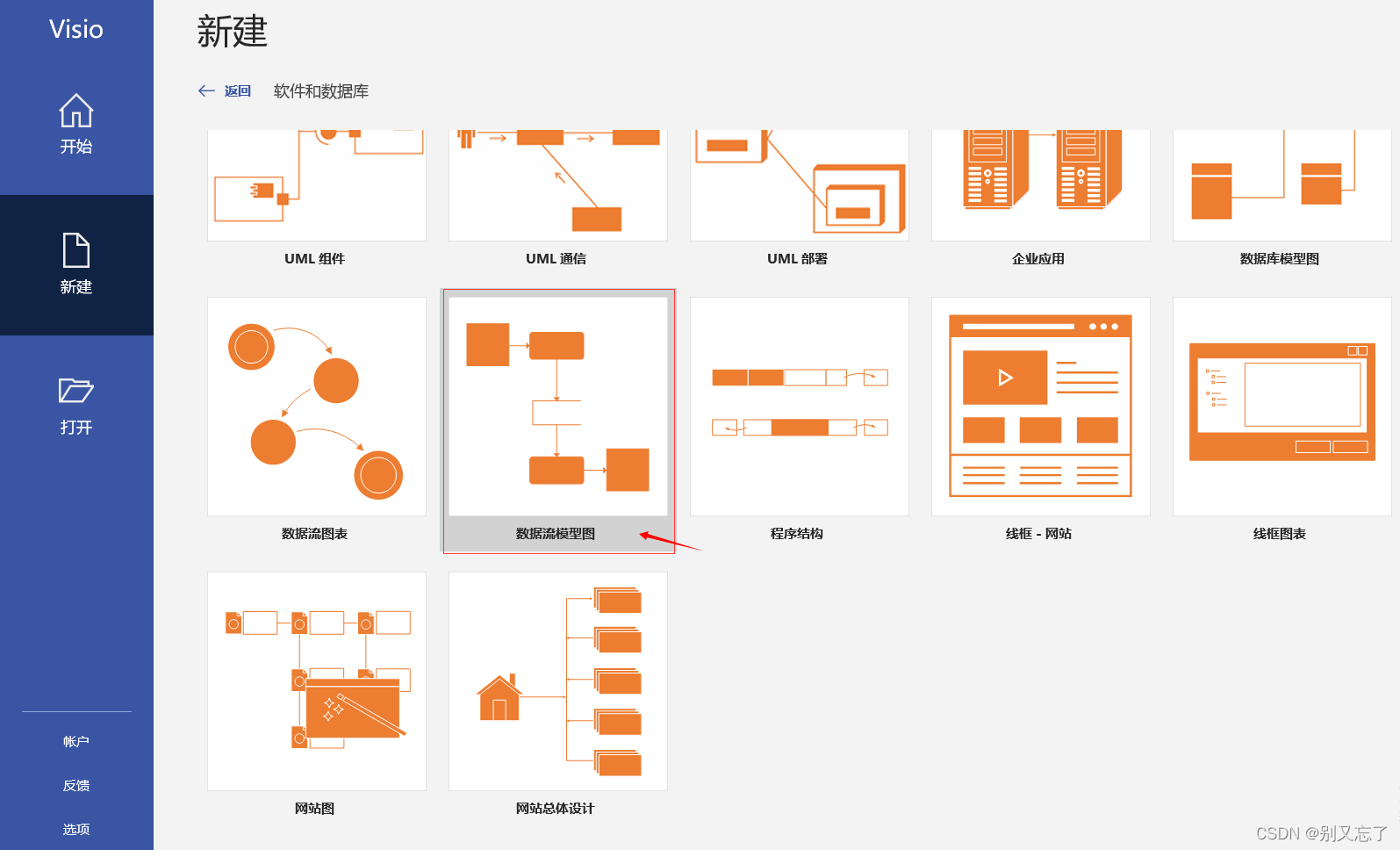

2.完成第一步之后,点击“数据流模型图”。

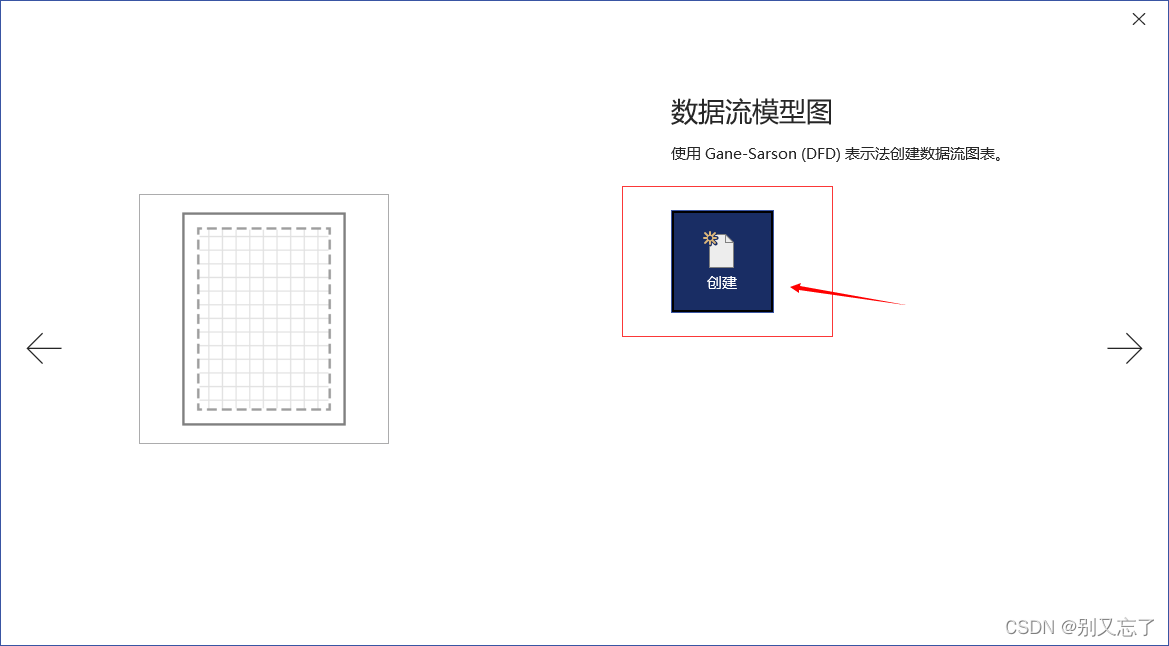

3.点击创建
4.就可以发现,进入了数据流图绘制面板。

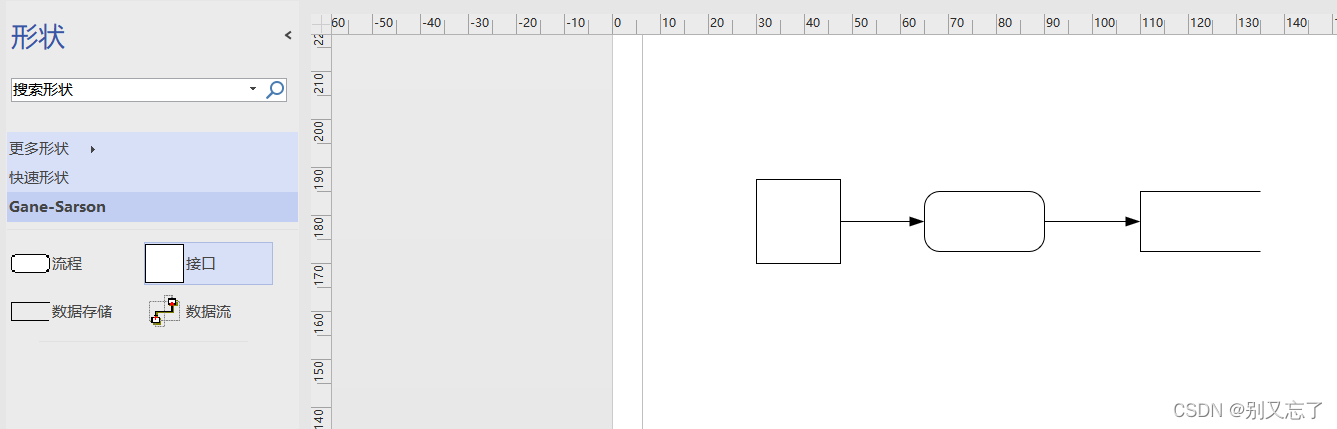

其次,可以拖动左边的四个组成元素到右边。如下图。
另外, 发现有时数据流没有箭头,则可以通过以下方法,绘制带有箭头的数据流。
(1)点击选择连接线

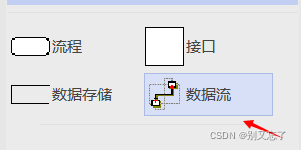

(2)点击选择数据流

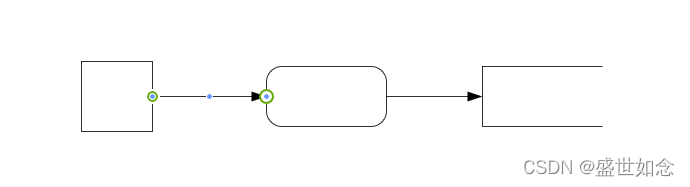

上述两个都选择就可以任意绘制带有箭头的数据流了
如果想要控制连线的箭头方向
(1)选中连线

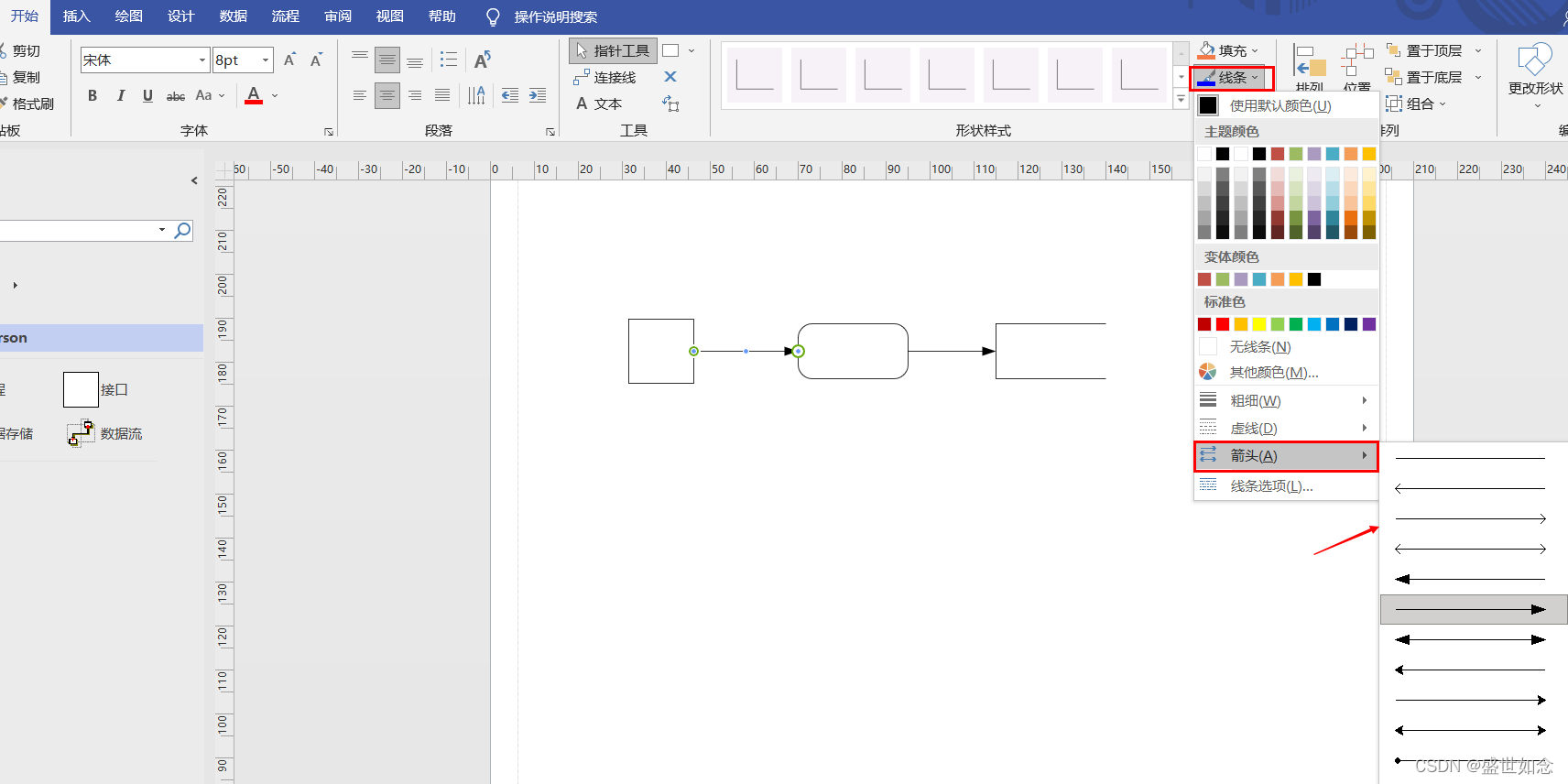

(2)工具栏->开始->线条->箭头
在线条选项内也可以选择数据流的颜色样式等。
