Preface

最近需要一款带emmc，并且接口精简的板卡。Nanopi NEO Core/Core 2/Air这三款板卡吸引了我。
这三款板子还有大哥，分别叫NanoPi NEO 和NEO 2.为了便于理解，将谱系图列举如下：

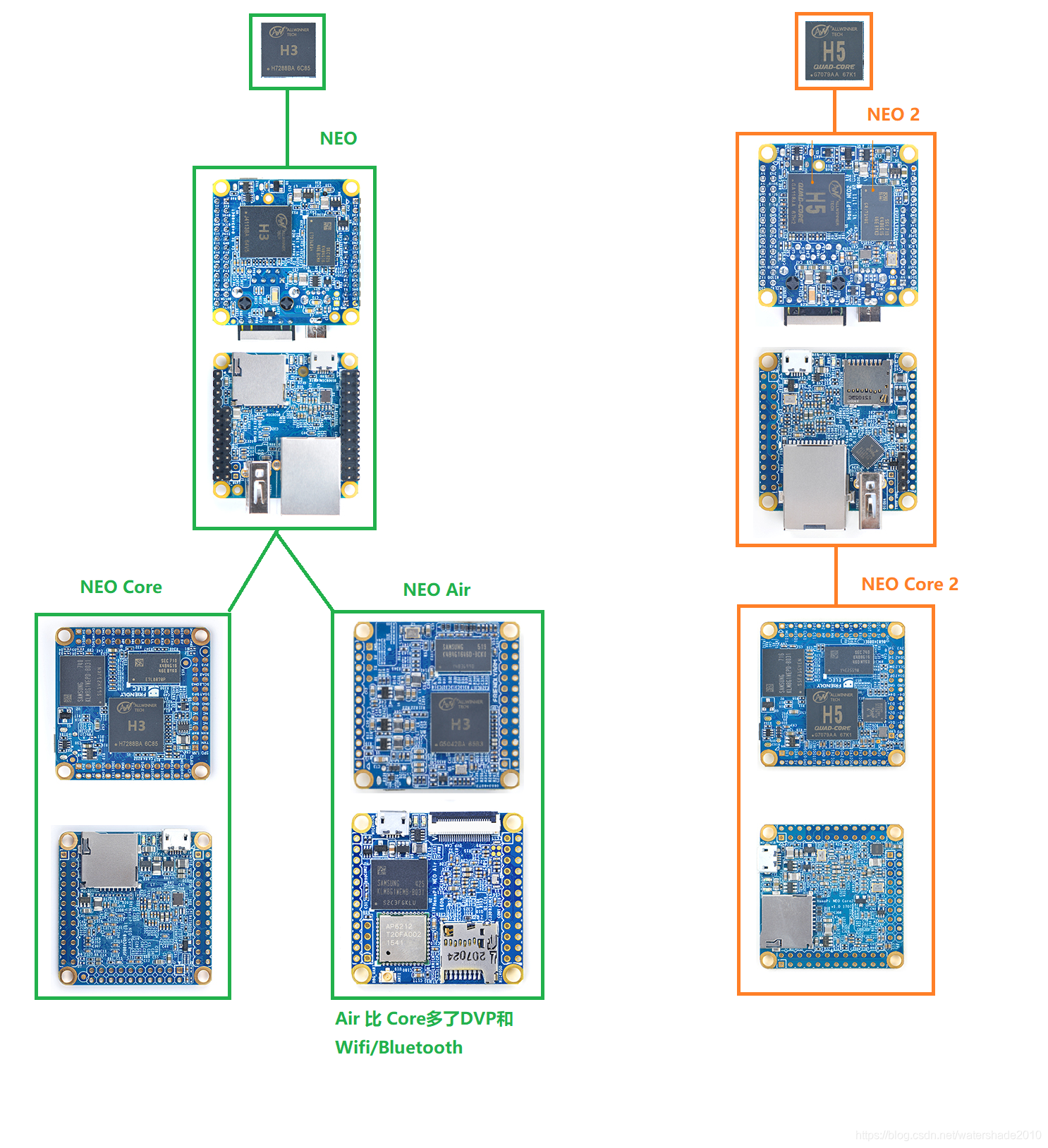

Nanopi NEO Core家族谱系图
正如你所看到的Core和Core2均没有直接对外的网口或无线。Air还好点有个wifi。但是在我的应用中无线并不是一个优势。而网口的尺寸有太大。但是调试的时候无线或者有线就很有用。有几个解决办法：1、买官方适配的载板，你可以用来实现程序配置。
2、自己焊接一块小板子将网口印出来 3、将usb或sdio引出连接wifi模组。当然还有别的方法。第一种方法当然最简单也最好用的办法。在设备调试期间用来连接网络下载和更新固件。但是价格稍贵。2、如果你可以画个pcb，这种方法是最简单的。但太费劲，花费不一定低3、引出usb连接wifi或者rj45网口也是一种办法。但是需要去搞一块适配的wifi模组。官网wiki上有已经测试的模块列表。这种方法挺好的。可惜的是手边没有模组。但是又想2快速实验。怎么办？

Background

在开始介绍正式版本之前，让我先交代一下我的linux板卡配置。烧写的是armbian系统，这个系统质量很高。版本用uname -a列举如下：Linux nanopineo 5.10.4-sunxi #20.11.7 SMP Tue Jan 5 23:17:54 CET 2021 armv7l GNU/Linux
目前使用的core版本不知道是不是v1.1,不知道如何区分。但是用的是512内存，8G emmc的版本。
安装完系统，只占了18%的容量。

USB Gadget

其实在rpi zero和pocketbone中，这是经常用来连接以太网的方式。就是把设备插到电脑上，会自动虚拟出一个名字为USB Ethernet/RNDIS Gadget的网口设备。然后设备就可以通过usb上网了。

How

说来方法简单但是实验的时候却有些曲折。

Step 1：

安装armbian系统。这里不再具体介绍：基本就是下载镜像文件、制作sdcard image，将sd插上启动系统，然后通过putty等串口工具进入linux系统，然后使用nand-sata-install工具将系统copy到emmc。然后重启电脑。其实最后一步之后做也可以。但是我喜欢emmc的稳定性。

Step 2：

插上usb接口，同时插上usb转串口模块（连接到core的uart0上）。

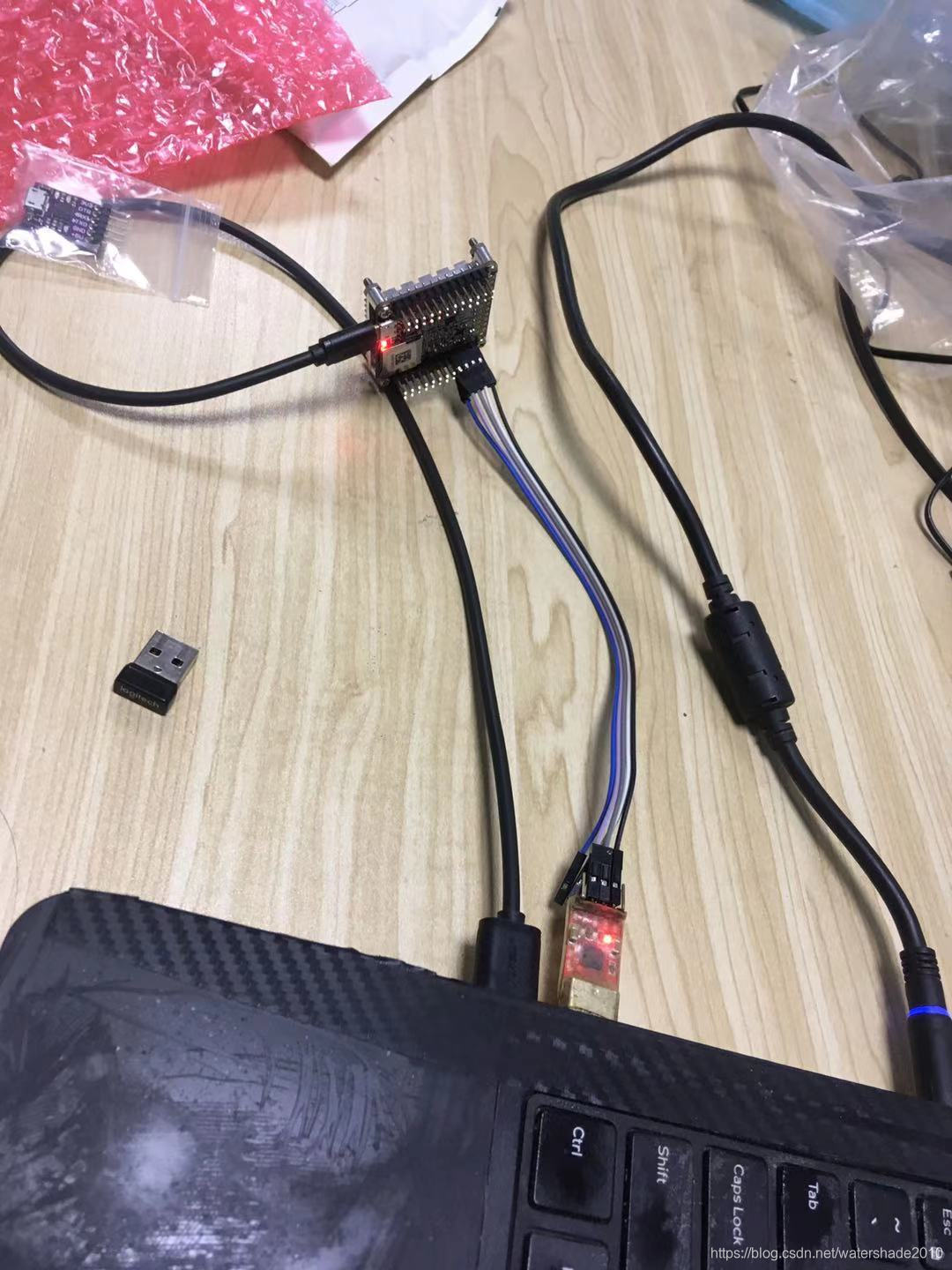

连线图
尽管你可以通过usb自带的串口连接到电脑，但是在下面的操作中此端口可能会丢失。丢失之后终端就连不上了。所以使用uart0的原生串口可避免此问题。

Step 3.1：

移除usb默认serial驱动，添加USB Gadget驱动。若有必要在主机电脑上安装驱动。（以win10为例）

rmmod g_serial
modprobe g_ether
ifconfig usb0 192.168.10.1

此方法在每次重启时失效。

Step 3.2:

修改/etc/modules文件将g_serial修改为g_ether
修改/etc/network/interfaces文件，添加：

allow-hotplug usb0
iface usb0 inet static
        address 192.168.7.2
        netmask 255.255.255.0
        network 192.168.7.0
        broadcast 192.168.7.255
        gateway 192.168.7.1

请注意这个192.168.?.*这个地址？以后可能还要修改。
设置pc上core usb生成的网卡，设置ip为192.168.7.1.此时pc将作为core的网关。但是这个网关暂时没有连接上以太网。

Step 3.3：

在win10中找到可以上网的网络，并选择将其共享给nano core usb生成的网络。
此时core联网的路径就是core->pc上的usb网卡->pc上的网口或者wifi->以太网
暂时不知道共享网络的ip时怎么设置的。本来想使用192.168.7.1但是win10提示改成137
不知道那一步错了。
