产品概述：
WJ28产品实现传感器和主机之间的信号采集，用来检测模拟信号。WJ28系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 WJ28系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
WJ28系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
WJ28系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
功能简介：

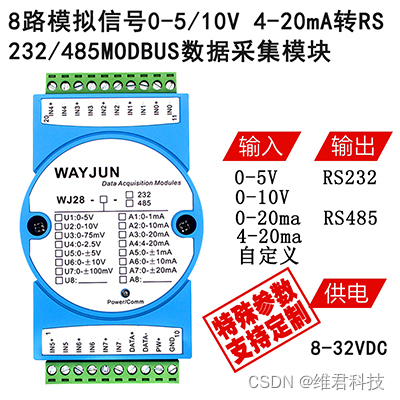

WJ28 信号隔离采集模块，可以用来测量八路电压或电流信号。
- 模拟信号输入
24位采集精度，8路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。
- 通讯协议
通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。
通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。
通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。
- 抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
产品选型：
WJ28 - U(A)□ - □
输入电压或电流信号值 通讯接口
U1：0-5V A1：0-1mA 485： 输出为RS-485接口
U2：0-10V A2：0-10mA 232： 输出为RS-232接口
U3：0-75mV A3：0-20mA
U4：0-2.5V A4：4-20mA
U5：0-±5V A5：0-±1mA
U6：0-±10V A6：0-±10mA
U7：0-±100mV A7：0-±20mA
U8：用户自定义 A8：用户自定义
选型举例1： 型号：WJ28-A4-485 表示8路4-20mA信号输入，输出为RS-485接口
选型举例2： 型号：WJ28-U1-232 表示8路0-5V信号输入，输出为RS-232接口
选型举例3： 型号：WJ28-U2-485 表示8路0-10V信号输入，输出为RS-485接口
WJ28通用参数：
(typical @ +25℃，Vs为24VDC)
输入类型： 电流输入 / 电压输入
精 度： 0.05%
温度漂移： ±30 ppm/℃ (±50 ppm/℃, 最大)
输入电阻： 100Ω (4-20mA/0-20mA/0-±20mA电流输入)
100Ω (0-10mA/0-±10mA电流输入)
1KΩ (0-1mA/0-±1mA电流输入)
大于200K(5V/10V电压输入)
大于1MΩ(2.5V以下电压输入)
带 宽： -3 dB 10 Hz
转换速率： 20 Sps（出厂默认值，用户可发命令修改转换速率。）
可以通过发送命令设置AD转换速率为2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。（通道转换速率=AD转换速率/开启的通道数量）
